本發明涉及用于泵送魚的方法。更具體地，本發明涉及用于泵送溯河洄游的魚的方法。

背景技術：

1、在水產養殖中，魚通常由于各種原因被泵送到不同地點。魚可以從一個地點被泵送到另一個地點，以移動魚或在魚完全長大時捕獲魚。此外，可以將魚泵送到船上以對魚進行除虱操作，然后泵回到水中以繼續生長。魚通常與它們生活的水一起被泵送，即，泵將一定體積的水和魚一起移動。

2、在魚的正常泵送期間，魚泵將以正常工作速度運行。這導致泵下游的水流處于正常輸出流速。

3、如果操作者或下游過程在一段時間內需要較少或不需要泵送魚，則泵必須切換到較慢的工作速度或停止。這導致下游的水流慢于正常輸出流速。

4、如果被泵送的魚是溯河洄游魚類，即它們逆流而上，例如鮭魚、胡瓜魚和鱘魚，則它們可能比減慢的輸出流速游得更快，并且能夠游回到泵。這是非常不理想的，因為這可能對魚和/或泵造成損壞，特別是當泵速度再次增加時。

5、日本專利文獻jps6181321a公開了一種固體材料輸送裝置，該固體材料輸送裝置配備有旋轉固體材料輸送泵，該旋轉固體材料輸送泵用葉輪推動液體，并且使用所述液體作為輸送介質來輸送所述固體材料。

6、本發明的目的是彌補或減少現有技術的至少一個缺點，或者至少提供現有技術的有用替代方案。

7、該目的通過在下面的說明書和所附權利要求中指定的特征來實現。

技術實現思路

1、根據本發明的第一方面，提供了一種在保持足夠的流速的同時減少由魚泵泵送的魚的量的方法，使得魚不能向上游游回到泵中，該方法包括以下步驟：提供用于泵送魚的設備，所述設備包括：主連通通道，通過所述主連通通道輸送水和魚；魚泵，包括入口和出口，并且所述魚泵布置在所述主連通通道上，并且配置為沿著所述主連通通道泵送水和魚；以及上游旁路腔室，布置在魚泵入口的上游的所述主連通通道上；其中，所述上游旁路腔室配置為在使用中將水流混合到所述主連通通道中，向所述主連通通道提供魚和水；操作所述魚泵以沿著所述主連通通道泵送所述魚和水；其特征在于，在所述上游旁路腔室處將水流混合到所述主連通通道中；從而減少被泵送的魚的量，同時在所述魚泵的下游側保持足夠的流速，使得魚不能向上游游回到魚泵出口。

2、所述魚泵可以是無葉片離心泵。

3、所述上游旁路腔室可以包括中心流體連通通道，所述中心流體連通通道的直徑與所述主連通通道一致。

4、所述中心流體連通通道可以包括格柵，所述格柵配置為在所述上游旁路腔室內限定外邊界，當魚穿過所述上游旁路腔室時，魚能夠到達該外邊界，同時允許水通過所述格柵進入所述中心流體連通通道。

5、所述格柵的間隔可以被適當地設定尺寸，使得在使用中通過所述上游旁路腔室被泵送的魚不能穿過所述格柵，并且使得足夠體積的水能夠通過所述格柵進入所述中心流體連通通道。

6、所述上游旁路腔室可以包括錐形擴散器，所述錐形擴散器配置為減慢進入所述主連通通道的水流。

7、所述上游旁路腔室可以包括擴大腔室，所述擴大腔室配置為減慢進入所述主連通通道的水流。

8、所述旁路腔室可以包括細網格，所述細網格配置為降低進入所述旁路腔室以混合到所述主連通通道中的水流的速度。

9、所述主連通通道可以包括第一截止閥和第二截止閥，所述第一截止閥和所述第二截止閥配置為控制所述主連通通道中的水和魚的流動。

10、所述設備還可以包括補充泵，所述補充泵配置為將水泵送到所述上游旁路腔室。

11、所述設備還可以包括下游旁路腔室，所述下游旁路腔室布置在魚泵出口的下游的所述主連通通道上；其中，所述下游旁路腔室配置為在使用中從所述主連通通道移除水，使得所移除的水能夠再循環到所述上游旁路腔室。

12、所述設備還可以包括補充泵，所述補充泵配置為將水從所述下游旁路腔室泵送到所述上游旁路腔室。

13、根據本發明的第二方面，提供了一種在保持足夠的流速的同時減少由魚泵泵送的魚的量的方法，使得魚不能向上游游回到泵中，該方法包括以下步驟：提供用于泵送魚的設備，所述設備包括：主連通通道，通過所述主連通通道輸送水和魚；魚泵，包括入口和出口，并且所述魚泵布置在所述主連通通道上，并且配置為沿著所述主連通通道泵送水和魚；以及上游旁路腔室，布置在魚泵入口的上游的所述主連通通道上；其中，所述上游旁路腔室配置成在使用中混合水流，下游旁路腔室，布置在魚泵出口的下游的所述主連通通道上；其中，所述下游旁路腔室配置為在使用中從所述主連通通道移除水，使得所移除的水能夠再循環到所述上游旁路腔室進入所述主連通通道；向所述主連通通道提供魚和水；操作所述魚泵以沿著所述主連通通道泵送所述魚和水；其特征在于，在所述下游旁路腔室處從所述主連通通道移除水；將所移除的水從所述下游旁路腔室連通到所述上游旁路腔室；以及在所述上游旁路腔室處將所移除的水混合回所述主連通通道中；從而減少被泵送的魚的量，同時在所述魚泵的下游側保持足夠的流速，使得魚不能向上游游回到魚泵出口。

14、所述魚泵可以是無葉片離心泵。

15、所述上游旁路腔室可以包括中心流體連通通道，所述中心流體連通通道的直徑與所述主連通通道一致。

16、所述中心流體連通通道可以包括格柵，所述格柵配置為在所述上游旁路腔室內限定外邊界，當魚穿過所述上游旁路腔室時，魚可以到達該外邊界，同時允許水通過所述格柵進入所述中心流體連通通道。

17、所述格柵的間隔可以被適當地設定尺寸，使得在使用中通過所述上游旁路腔室被泵送的魚不能穿過所述格柵，并且使得足夠體積的水能夠通過所述格柵進入所述中心流體連通通道。

18、所述上游旁路腔室可以包括錐形擴散器，所述錐形擴散器配置為減慢進入所述主連通通道的水流。

19、所述上游旁路腔室可以包括擴大腔室，所述擴大腔室配置為減慢進入所述主連通通道的水流。

20、所述旁路腔室可以包括細網格，所述細網格配置為降低進入所述旁路腔室以混合到所述主連通通道中的水流的速度。

21、所述主連通通道可以包括第一截止閥和第二截止閥，所述第一截止閥和所述第二截止閥配置為控制所述主連通通道中的水和魚的流動。

22、所述設備還可以包括補充泵，所述補充泵配置為將水泵送到所述上游旁路腔室。

23、所述設備還可以包括補充泵，所述補充泵配置為將水從所述下游旁路腔室泵送到所述上游旁路腔室。

技術特征：

1.一種在保持足夠的流速的同時減少由魚泵泵送的魚的量的方法，使得魚不能向上游游回到泵中，所述方法包括以下步驟：

2.根據權利要求1所述的方法，其中，所述魚泵(110、1100)是無葉片離心泵。

3.根據權利要求1或2所述的方法，其中，所述上游旁路腔室(130、1300)包括中心流體連通通道(132)，所述中心流體連通通道(132)的直徑與所述主連通通道(120、1200)一致。

4.根據權利要求3所述的方法，其中，所述中心流體連通通道(132)包括格柵，所述格柵配置為在所述上游旁路腔室(130、1300)內限定出外邊界，以當魚穿過所述上游旁路腔室(130、1300)時，能夠到達所述外邊界，同時允許水通過所述格柵進入所述中心流體連通通道(132)。

5.根據權利要求4所述的方法，其中，所述格柵的間隔被適當地設定尺寸，使得在使用中通過所述上游旁路腔室(130、1300)被泵送的魚不能穿過所述格柵，并且使得足夠體積的水能夠通過所述格柵進入所述中心流體連通通道(132)。

6.根據任意前述權利要求所述的方法，其中，所述上游旁路腔室(130、1300)包括錐形擴散器(133)，所述錐形擴散器(133)配置為減慢進入所述主連通通道(120、1200)的水流。

7.根據任意前述權利要求所述的方法，其中，所述上游旁路腔室(130、1300)包括擴大腔室(134)，所述擴大腔室(134)配置為減慢進入所述主連通通道(120、1200)的水流。

8.根據任意前述權利要求所述的方法，其中，所述旁路腔室(130、1300)包括細網格，所述細網格配置為降低進入所述旁路腔室(130、1300)以混合到所述主連通通道(120、1200)中的水流的速度。

9.根據任意前述權利要求所述的方法，其中，所述主連通通道(1200)包括第一截止閥(1201)和第二截止閥(1202)，所述第一截止閥(1201)和所述第二截止閥(1202)配置為控制所述主連通通道(1200)中的水和魚的流動。

10.根據任意前述權利要求所述的方法，其中，所述設備(1000)還包括補充泵(1400)，所述補充泵(1400)配置為將水泵送到所述上游旁路腔室(1300)。

11.根據權利要求1至10中任意權利要求所述的方法，其中，所述設備(1000)還包括下游旁路腔室(1500)，所述下游旁路腔室(1500)布置在魚泵出口(1100b)的下游的所述主連通通道(1200)上；

12.根據權利要求11所述的方法，其中，所述設備(1000)還包括補充泵(1400)，所述補充泵(1400)配置為將水從所述下游旁路腔室(1500)泵送到所述上游旁路腔室(1300)。

13.一種在保持足夠的流速的同時減少由魚泵(1100)泵送的魚的量的方法，使得魚不能向上游游回到所述泵(1100)中，所述方法包括以下步驟：

14.根據權利要求13所述的方法，其中，所述魚泵(1100)是無葉片離心泵。

15.根據權利要求13或14所述的方法，其中，所述上游旁路腔室(1300)包括中心流體連通通道(132)，所述中心流體連通通道(132)的直徑與所述主連通通道(1200)一致。

16.根據權利要求13至15中任意權利要求所述的方法，其中，所述中心流體連通通道(132)包括格柵，所述格柵配置為在所述上游旁路腔室(1300)內限定出外邊界，當魚穿過所述上游旁路腔室(1300)時，魚能夠到達所述外邊界，同時允許水通過所述格柵進入所述中心流體連通通道(1200)。

17.根據權利要求13至16中任意權利要求所述的方法，其中，所述格柵的間隔的尺寸被適當地設定尺寸，使得在使用中通過所述上游旁路腔室(1300)被泵送的魚不能穿過所述格柵，并且使得足夠體積的水能夠通過所述格柵進入所述中心流體連通通道(1200)。

18.根據權利要求13至17中任意權利要求所述的方法，其中，所述上游旁路腔室(1300)包括錐形擴散器(133)，所述錐形擴散器(133)配置為減慢進入所述主連通通道(1200)的水流。

19.根據權利要求13至18中任意權利要求所述的方法，其中，所述上游旁路腔室(1300)包括擴大腔室，所述擴大腔室配置為減慢進入所述主連通通道(1200)的水流。

20.根據權利要求13至19中任意權利要求所述的方法，其中，所述旁路腔室(1300)包括細網格，所述細網格配置為降低進入所述旁路腔室(1300)以混合到所述主連通通道(1200)中的水流的速度。

21.根據權利要求13至20中任意權利要求所述的方法，其中，所述主連通通道(1200)包括第一截止閥(1201)和第二截止閥(1202)，所述第一截止閥(1201)和所述第二截止閥(1202)配置為控制所述主連通通道(1200)中的水和魚的流動。

22.根據權利要求13至21中任意權利要求所述的方法，其中，所述設備(1000)還包括補充泵(1400)，所述補充泵(1400)配置為將水泵送到所述上游旁路腔室(1300)。

23.根據權利要求13至22中任意權利要求所述的方法，其中，所述設備(1000)還包括補充泵(1400)，所述補充泵(1400)配置為將水從所述下游旁路腔室(1500)泵送到所述上游旁路腔室(1300)。

技術總結

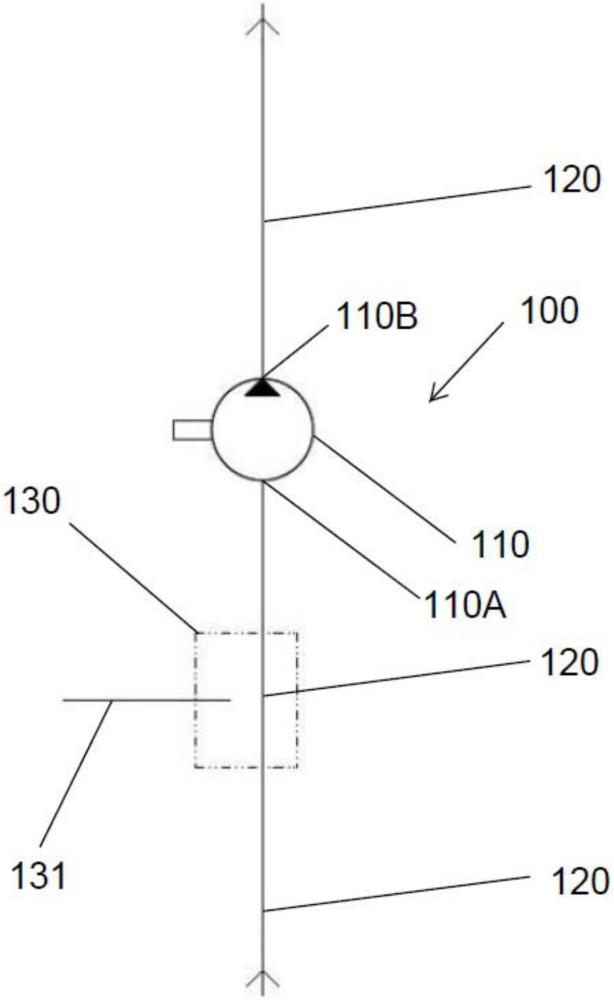

一種在保持足夠的流速的同時，減少由魚泵泵送的魚的量的方法，使得魚不能向上游游回到泵中，該方法包括以下步驟：提供用于泵送魚的設備(100)，包括：主連通通道(120)，通過主連通通道(120)輸送水和魚；魚泵(110)，包括入口(110A)和出口(HOB)，并且魚泵(110)布置在所述主連通通道(120)上，并且配置為沿著所述主連通通道(120)泵送水和魚；以及上游旁路腔室(130)，布置在魚泵入口(110A)的上游的主連通通道(120)上；其中，上游旁路腔室(130)配置為在使用中將水流混合到主連通通道(120)中；向主連通通道(120)提供魚和水；操作魚泵(110)以沿著主連通通道(120)泵送魚和水；在上游旁路腔室(130)處將水流混合到主連通通道(120)中；從而減少被泵送的魚的量，同時在魚泵(110)的下游側保持足夠的流速，使得魚不能向上游游回到魚泵出口(HOB)。

技術研發人員：B·萊斯利
受保護的技術使用者：海洋探索工程有限公司
技術研發日：
技術公布日：2025/4/24
