本技術屬于灌溉裝置，具體涉及一種水肥一體化灌溉裝置。

背景技術：

1、果園中采用滴灌技術進行灌溉是現目前一種非常理想的節水灌溉方式。傳統灑水灌溉時，水分很容易在表層蒸發，導致土層中鹽分的積累，從而導致土壤鹽堿化。而滴灌技術可以直接將水滴滴在根部，避免了土壤表面蒸發的問題，可以有效降低土壤鹽堿度，讓果樹根系更加健康。并且滴灌技術可以精確地將水滴滴到果樹的根部，避免了傳統灑水灌溉時因風吹雨淋等原因造成的水資源浪費，可以實現水資源的最大化利用。還能精確地控制水分的流量和滴水的位置，避免了水分的浪費和流失，能夠提高水分利用效率，讓果樹得到更加均勻和充足的水分供應。

2、但現有的水肥一體化灌溉裝置只通過單一的攪拌葉進行攪拌，導致攪拌面積小，造成攪拌效率低，可能出現攪拌不均勻的現象，導致部分肥料沉積在攪拌桶的底部，造成浪費，因此亟需一種水肥一體化灌溉裝置來解決上述問題。

技術實現思路

1、為了克服上述的技術問題，本實用新型的目的在于提供一種水肥一體化灌溉裝置，以解決上述背景技術中提出的現有的水肥一體化灌溉裝置只通過單一的攪拌葉進行攪拌，導致攪拌面積小，造成攪拌效率低的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種水肥一體化灌溉裝置，包括水箱、水泵、攪拌裝置和灌溉裝置，所述水箱的右端安裝有水泵，所述水泵的右端安裝有攪拌裝置，所述攪拌裝置的右端安裝有灌溉裝置。

3、優選的，所述水箱的右側固定連接連接管一，所述連接管一的右側固定連接水泵，所述水泵的頂部固定連接連接管二。

4、優選的，所述攪拌裝置包括支架、攪拌桶、刻度表、頂蓋、進料口、電機一、攪拌桿一、電機二、轉軸一、皮帶、轉軸二和攪拌桿二。

5、優選的，所述支架固定連接攪拌桶的外壁，所述攪拌桶的前側安裝有刻度表，所述攪拌桶的右側固定連接灌溉裝置，所述攪拌桶的頂部固定連接頂蓋。

6、優選的，所述頂蓋的頂部固定連接連接管二，所述頂蓋的頂部固定連接進料口，所述支架固定連接電機一和電機二。

7、優選的，所述電機一的底部固定連接攪拌桿一，所述攪拌桿一轉動連接頂蓋，所述電機二的底部固定連接轉軸一。

8、優選的，所述轉軸一通過皮帶連接轉軸二，所述轉軸二轉動連接頂蓋，所述轉軸二的左右兩側均固定連接攪拌桿二。

9、與現有技術相比，本實用新型的有益效果是：

10、1、該一種水肥一體化灌溉裝置設置有攪拌結構，開啟電機一，使電機一帶動攪拌桿一轉動，通過攪拌桿一對攪拌桶內的水和肥料進行攪拌，開啟電機二，使電機二帶動轉軸一轉動，轉軸一通過皮帶帶動轉軸二轉動，轉軸二帶動攪拌桿二轉動，攪拌桿二與攪拌桿一的轉動方向相反，通過攪拌桿二使攪拌桶內的水和肥料攪拌地更加充分，攪拌好的水肥通過灌溉裝置進行灌溉，便于使用，通過攪拌裝置的攪拌桿一和攪拌桿二對攪拌桶內的肥料和水進行攪拌，提高了攪拌效率，防止出現攪拌不均勻的現象，從而導致部分肥料沉積在攪拌桶的底部，造成浪費。

11、2、該一種水肥一體化灌溉裝置設置有刻度表，通過水泵將水箱內的水送入攪拌桶內，通過刻度表觀察攪拌桶內的水位，當水位合適時，關閉水泵，通過刻度表便于觀察攪拌桶內的水位變化。

技術特征：

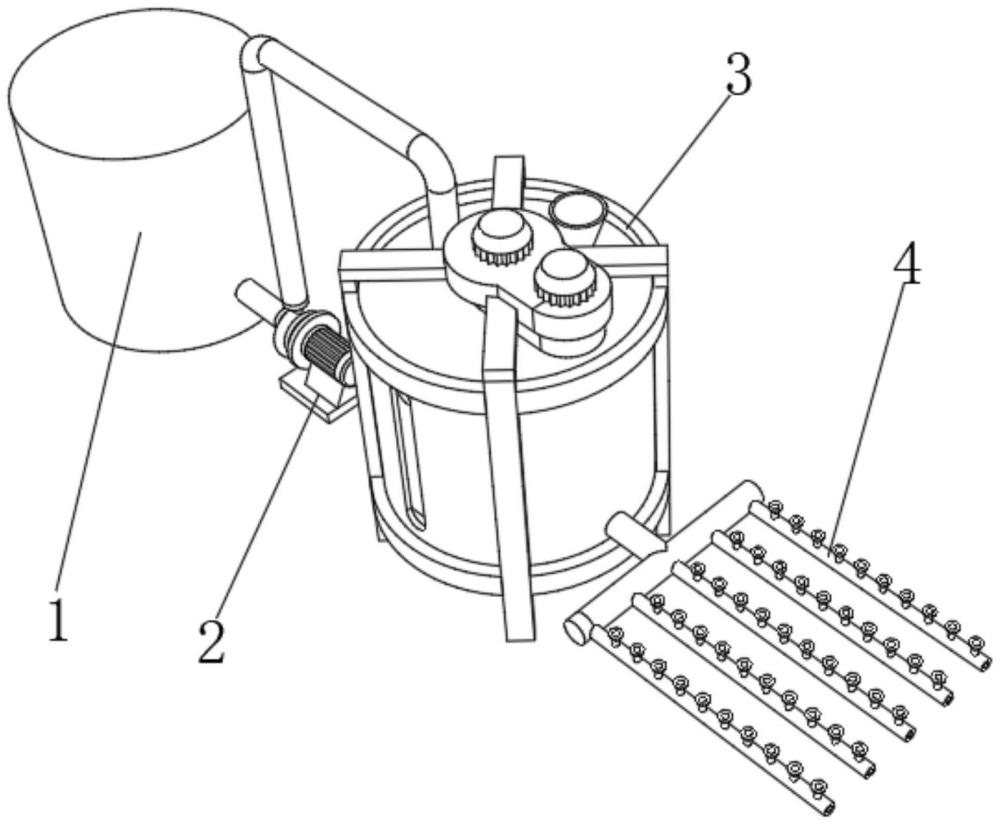

1.一種水肥一體化灌溉裝置，包括水箱（1）、水泵（2）、攪拌裝置（3）和灌溉裝置（4），其特征在于：所述水箱（1）的右端安裝有水泵（2），所述水泵（2）的右端安裝有攪拌裝置（3），所述攪拌裝置（3）的右端安裝有灌溉裝置（4），所述攪拌裝置（3）包括支架（31）、攪拌桶（32）、刻度表（33）、頂蓋（34）、進料口（35）、電機一（36）、攪拌桿一（37）、電機二（38）、轉軸一（39）、皮帶（310）、轉軸二（311）和攪拌桿二（312），所述電機一（36）的底部固定連接攪拌桿一（37），所述攪拌桿一（37）轉動連接頂蓋（34），所述電機二（38）的底部固定連接轉軸一（39），所述轉軸一（39）通過皮帶（310）連接轉軸二（311），所述轉軸二（311）轉動連接頂蓋（34），所述轉軸二（311）的左右兩側均固定連接攪拌桿二（312）。

2.根據權利要求1所述的一種水肥一體化灌溉裝置，其特征在于：所述水箱（1）的右側固定連接連接管一（11），所述連接管一（11）的右側固定連接水泵（2），所述水泵（2）的頂部固定連接連接管二（21）。

3.根據權利要求1所述的一種水肥一體化灌溉裝置，其特征在于：所述支架（31）固定連接攪拌桶（32）的外壁，所述攪拌桶（32）的前側安裝有刻度表（33），所述攪拌桶（32）的右側固定連接灌溉裝置（4），所述攪拌桶（32）的頂部固定連接頂蓋（34）。

4.根據權利要求1所述的一種水肥一體化灌溉裝置，其特征在于：所述頂蓋（34）的頂部固定連接連接管二（21），所述頂蓋（34）的頂部固定連接進料口（35），所述支架（31）固定連接電機一（36）和電機二（38）。

技術總結
本技術涉及灌溉裝置技術領域，具體涉及一種水肥一體化灌溉裝置，包括水箱、水泵、攪拌裝置和灌溉裝置，所述水箱的右端安裝有水泵，所述水泵的右端安裝有攪拌裝置，所述攪拌裝置的右端安裝有灌溉裝置。本技術設置有攪拌結構，電機一帶動攪拌桿一轉動，通過攪拌桿一對攪拌桶內的水和肥料進行攪拌，電機二帶動攪拌桿二轉動，攪拌桿二與攪拌桿一的轉動方向相反，通過攪拌桿二使攪拌桶內的水和肥料攪拌地更加充分，攪拌好的水肥通過灌溉裝置進行灌溉，便于使用。本技術設置有刻度表，通過水泵將水箱內的水送入攪拌桶內，通過刻度表觀察攪拌桶內的水位，當水位合適時，關閉水泵，通過刻度表便于觀察攪拌桶內的水位變化。

技術研發人員：張炎軍
受保護的技術使用者：新疆拓豐農業工程技術有限公司
技術研發日：20240612
技術公布日：2025/4/28
