本技術涉及種植施肥，具體涉及一種蔬菜種植施肥裝置。

背景技術：

1、蔬菜是指可以做菜、烹飪成為食品的一類植物或菌類，蔬菜是人們日常飲食中必不可少的食物之一，蔬菜可提供人體所必需的多種維生素和礦物質等營養物質，蔬菜的營養物質主要包含礦物質、維生素、纖維等，這些物質的含量越高，蔬菜的營養價值也越高，此外，蔬菜中的水分和膳食纖維的含量也是重要的營養品質指標，通常，水分含量高、膳食纖維少的蔬菜鮮嫩度較好，其食用價值也較高，不論是在農作物種植培育過程中，還是在生態環境建設中，都需要對植物進行施肥、灌溉，以使植株獲得生長所需的各種元素和充足的水分現有技術中的施肥裝置中的噴頭往往是固定安裝的，且施肥裝置的滾輪之間的間距不可調整，如此設置雖然簡單但是導致了此種施肥裝置的適用范圍較窄，當遇到不同地形地勢及不同品種的蔬菜的時，施肥裝置在施肥時滾輪會直接壓到蔬菜上，損傷蔬菜；且施肥時由于噴頭的角度不可以調整導致肥料不能直接對準蔬菜的根部，而使肥料的利用率過低，最后，現有技術中的施肥裝置未設置攪拌裝置，施肥時一般直接將肥料加入肥料箱中加水后搖晃或者手動攪拌后直接進行噴灑，導致肥料箱中的水溶液肥料濃度不均勻。

2、為了解決上述技術問題，現有技術中公告號為cn216058243u的中國專利公開了一種蔬菜種植用施肥裝置,包括底板,底板上端面左側設有攪拌箱，攪拌箱上端面左側設有進料口，攪拌箱上端面中心處設有驅動電機，攪拌箱內腔設有攪拌裝置，攪拌裝置與驅動電機的電機軸固定連接。

3、上述的現有技術方案雖然有效提高了施肥效率，但是固體肥料中存在粘接成塊，成團的大塊肥料，使得其在攪拌混合中難以化開進行充分的混合，繼而影響了混合攪拌與施肥的效率。

技術實現思路

1、本實用新型的目的在于提供一種蔬菜種植施肥裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種蔬菜種植施肥裝置，包括底座，所述底座頂部一端安裝有混合箱，所述混合箱上安裝有篩選箱，所述篩選箱一側安裝有粉碎箱，所述篩選箱、混合箱和粉碎箱上安裝有篩分破碎攪拌機構，所述篩分破碎攪拌機構包括篩分組件、破碎組件和攪拌組件，所述篩分組件用于篩分攔截結塊成團的肥料塊，輸送破碎組件用于粉碎結塊成團的肥料塊，所述攪拌組件用于將肥料和其他原料進行攪拌混合。

4、作為本實用新型優選的方案，所述篩分組件包括安裝于篩選箱一側的第一電機，所述第一電機的驅動端延伸至篩選箱內部的一端安裝有第一活動軸，所述第一活動軸外側套設有第一連接板，所述第一連接板遠離第一活動軸的一端轉動連接有第二活動軸，所述第二活動軸延伸至第一連接板外側的一端轉動連接有第二連接板，所述第二連接板遠離第二活動軸的一端轉動連接有第三活動軸，所述第三活動軸延伸至第二連接板外側的一端轉動連接有第三連接板，所述篩選箱內部兩端均安裝有活動柱，所述活動柱的頂端開設有活動槽，所述活動槽內部滑動連接有活動板，兩組所述活動板的相對面之間安裝有篩板，所述第三連接板的一端與其中一組活動板的一側固定連接，所述活動板頂端開設有導向斜面，所述篩選箱頂部一端嵌入安裝有進料管。

5、作為本實用新型優選的方案，所述篩選箱內部一端嵌入安裝有安裝筒，所述安裝筒內側轉動連接有螺紋桿，所述螺紋桿外側一端螺紋連接有軟毛刷板，所述螺紋桿外側的另一端螺紋連接有封板，所述封板和軟毛刷板均與安裝筒內側滑動連接，所述安裝筒的一端安裝有第二電機，所述第二電機的驅動端延伸至安裝筒內側與螺紋桿的一端固定連接，所述篩選箱的一側開設有與封板卡合的出料口，所述粉碎箱的頂部嵌入安裝有收料管。

6、作為本實用新型優選的方案，所述破碎組件包括轉動連接于粉碎箱內側的兩組破碎輥，所述粉碎箱一側排列安裝有兩組第三電機，所述第三電機的驅動端延伸至粉碎箱內部與破碎輥的一端固定連接，所述粉碎箱一側開設有回收槽，所述回收槽內側卡合連接有回收箱，所述回收箱的一端嵌入安裝有磁塊，所述回收槽內壁嵌入安裝有與磁塊吸附的鐵塊。

7、作為本實用新型優選的方案，所述攪拌組件包括嵌入安裝于混合箱內部底端的第四電機，所述第四電機的驅動端延伸至混合箱內側的一端安裝有攪拌桿，所述攪拌桿外側兩端均排列安裝有多組攪拌葉。

8、作為本實用新型優選的方案，所述底座底部拐角處均安裝有萬向輪，所述萬向輪為可鎖緊式萬向輪，所述底座頂部一端安裝有推移扶手。

9、作為本實用新型優選的方案，所述底座頂部一端安裝有水泵，所述水泵的出水端安裝有輸送管，所述輸送管的另一端安裝有噴頭。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型中，通過該裝置在使用時可以通過進料管灌入固體肥料，接著啟動第一電機帶動第一活動軸旋轉，帶動第一連接板繞圈擺動，第二活動軸旋轉繼續帶動第二連接板擺動，第三活動軸轉動的同時和第三連接板拉動活動板帶動篩板進行橫向的往復運動，實現篩選操作，令合格大小的肥料顆粒掉出，在將篩板移動至靠近出料口后啟動第二電機帶動螺紋桿旋轉，帶動軟毛刷板和封板將不合格的肥料塊由活動板上的導向斜面掃向收料管落入粉碎箱中，利用兩組第三電機帶動兩組破碎輥進行粉碎處理，將其收集后再次灌入篩選組件中確保成塊肥料破碎后的尺寸合格，結構簡單、操作方便，便于將結塊的肥料篩選粉碎，使其更快與其他原料混合，提高了肥料混合效率。

技術特征：

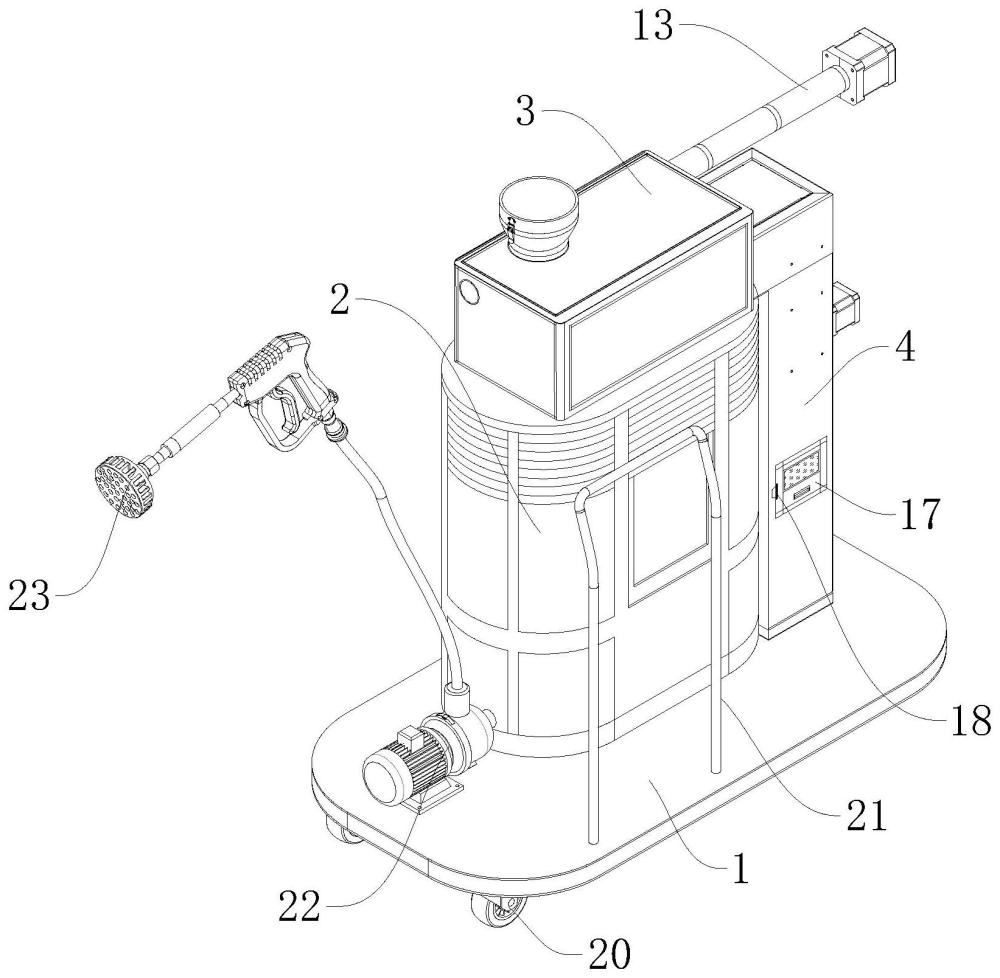

1.一種蔬菜種植施肥裝置，包括底座(1)，其特征在于：所述底座(1)頂部一端安裝有混合箱(2)，所述混合箱(2)上安裝有篩選箱(3)，所述篩選箱(3)一側安裝有粉碎箱(4)，所述篩選箱(3)、混合箱(2)和粉碎箱(4)上安裝有篩分破碎攪拌機構，所述篩分破碎攪拌機構包括篩分組件、破碎組件和攪拌組件，所述篩分組件用于篩分攔截結塊成團的肥料塊，輸送破碎組件用于粉碎結塊成團的肥料塊，所述攪拌組件用于將肥料和其他原料進行攪拌混合。

2.根據權利要求1所述的一種蔬菜種植施肥裝置，其特征在于：所述篩分組件包括安裝于篩選箱(3)一側的第一電機，所述第一電機的驅動端延伸至篩選箱(3)內部的一端安裝有第一活動軸(5)，所述第一活動軸(5)外側套設有第一連接板，所述第一連接板遠離第一活動軸(5)的一端轉動連接有第二活動軸(6)，所述第二活動軸(6)延伸至第一連接板外側的一端轉動連接有第二連接板，所述第二連接板遠離第二活動軸(6)的一端轉動連接有第三活動軸(7)，所述第三活動軸(7)延伸至第二連接板外側的一端轉動連接有第三連接板(11)，所述篩選箱(3)內部兩端均安裝有活動柱(8)，所述活動柱(8)的頂端開設有活動槽，所述活動槽內部滑動連接有活動板(9)，兩組所述活動板(9)的相對面之間安裝有篩板(10)，所述第三連接板(11)的一端與其中一組活動板(9)的一側固定連接，所述活動板(9)頂端開設有導向斜面(12)，所述篩選箱(3)頂部一端嵌入安裝有進料管。

3.根據權利要求2所述的一種蔬菜種植施肥裝置，其特征在于：所述篩選箱(3)內部一端嵌入安裝有安裝筒(13)，所述安裝筒(13)內側轉動連接有螺紋桿(14)，所述螺紋桿(14)外側一端螺紋連接有軟毛刷板(15)，所述螺紋桿(14)外側的另一端螺紋連接有封板(25)，所述封板(25)和軟毛刷板(15)均與安裝筒(13)內側滑動連接，所述安裝筒(13)的一端安裝有第二電機，所述第二電機的驅動端延伸至安裝筒(13)內側與螺紋桿(14)的一端固定連接，所述篩選箱(3)的一側開設有與封板(25)卡合的出料口，所述粉碎箱(4)的頂部嵌入安裝有收料管。

4.根據權利要求3所述的一種蔬菜種植施肥裝置，其特征在于：所述破碎組件包括轉動連接于粉碎箱(4)內側的兩組破碎輥(24)，所述粉碎箱(4)一側排列安裝有兩組第三電機(16)，所述第三電機(16)的驅動端延伸至粉碎箱(4)內部與破碎輥(24)的一端固定連接，所述粉碎箱(4)一側開設有回收槽，所述回收槽內側卡合連接有回收箱(17)，所述回收箱(17)的一端嵌入安裝有磁塊(18)，所述回收槽內壁嵌入安裝有與磁塊(18)吸附的鐵塊。

5.根據權利要求4所述的一種蔬菜種植施肥裝置，其特征在于：所述攪拌組件包括嵌入安裝于混合箱(2)內部底端的第四電機，所述第四電機的驅動端延伸至混合箱(2)內側的一端安裝有攪拌桿，所述攪拌桿外側兩端均排列安裝有多組攪拌葉(19)。

6.根據權利要求5所述的一種蔬菜種植施肥裝置，其特征在于：所述底座(1)底部拐角處均安裝有萬向輪(20)，所述萬向輪(20)為可鎖緊式萬向輪，所述底座(1)頂部一端安裝有推移扶手(21)。

7.根據權利要求6所述的一種蔬菜種植施肥裝置，其特征在于：所述底座(1)頂部一端安裝有水泵(22)，所述水泵(22)的出水端安裝有輸送管，所述輸送管的另一端安裝有噴頭(23)。

技術總結
本技術涉及種植施肥技術領域，具體涉及一種蔬菜種植施肥裝置，包括底座，所述底座頂部一端安裝有混合箱，所述混合箱上安裝有篩選箱，所述篩選箱一側安裝有粉碎箱，所述篩選箱、混合箱和粉碎箱上安裝有篩分破碎攪拌機構，所述篩分破碎攪拌機構包括篩分組件、破碎組件和攪拌組件，所述篩分組件用于篩分攔截結塊成團的肥料塊，輸送破碎組件用于粉碎結塊成團的肥料塊，所述攪拌組件用于將肥料和其他原料進行攪拌混合，所述篩分組件包括安裝于篩選箱一側的第一電機，所述第一電機的驅動端延伸至篩選箱內部的一端安裝有第一活動軸；本技術結構簡單、操作方便，便于將結塊的肥料篩選粉碎，使其更快與其他原料混合，提高了肥料混合效率。

技術研發人員：姚斌,楊惟壽,張令霞,楊國兵
受保護的技術使用者：蕪湖誠德農業科技有限公司
技術研發日：20240510
技術公布日：2025/4/28
