本技術涉及生態綠化修復，具體為一種礦山生態綠化修復裝置。

背景技術：

1、礦山生態修復，需要對礦山進行噴灑藥劑和水源，進而促進礦山上植物的生長，但是對于礦山的噴灑，由于需要噴灑較大范圍，且需要定期噴灑，采用人工噴灑等方式比較麻煩，不能達到噴灑效果；

2、因此，需要設計一種礦山生態綠化修復裝置來解決上述提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種礦山生態綠化修復裝置，以解決需要噴灑較大范圍，且需要定期噴灑的問題，從而解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種礦山生態綠化修復裝置，包括底板，所述底板上端面固定連接有連接板，所述連接板固定設有安裝板和泵體，所述泵體聯通設有連接管，所述連接管聯通設有噴灑器，通過所述噴灑器能夠將所述泵體抽取的藥劑或水進行噴灑，所述安裝板上端面固定連接有支撐板；

4、所述支撐板上端固定設有轉動電機，所述轉動電機動力連接有轉動軸，所述轉動軸固定連接有轉動輪，所述轉動輪側壁固定連接有螺紋套，所述螺紋套螺紋連接有伸縮桿，所述伸縮桿右端面固定連接有連接桿，所述連接桿下端面能夠與所述噴灑器可拆卸的固定連接，進而通過所述伸縮桿的轉動帶動所述連接桿轉動，進而帶動所述噴灑器轉動，進而對不同區域進行噴灑。

5、作為本實用新型優選的方案，所述底板上設有若干個上下貫穿所述底板的安裝孔，所述安裝孔能夠安裝固定所述底板。

6、作為本實用新型優選的方案，所述泵體左端聯通設有入料管，所述入料管能夠通過連接套與藥劑容器或水源容器聯通。

7、作為本實用新型優選的方案，所述伸縮桿為內部設有彈簧的伸縮結構，通過更換所述伸縮桿，能夠對不同區域進行噴灑。

8、作為本實用新型優選的方案，所述噴灑器下端面固定連接有保護套，通過所述保護套能夠避免所述噴灑器噴灑頭損壞或被堵塞。

9、有益效果：本實用新型通過設置的噴灑器，能夠將泵體抽取的藥劑或水噴灑在礦山表面，進而對礦山生態進行綠化修復，并且通過噴灑器固定連接的保護套，能夠對噴灑器進行保護，避免噴灑器被碰撞損壞或堵塞；

10、通過設置的轉動電機，能夠帶動轉動軸和轉動輪轉動，進而帶動螺紋套和伸縮桿轉動，進而通過離心力帶動伸縮桿伸長，進而帶動噴灑器對礦山一定區域進行噴灑，進而對礦山一定區域進行綠化修復。

技術特征：

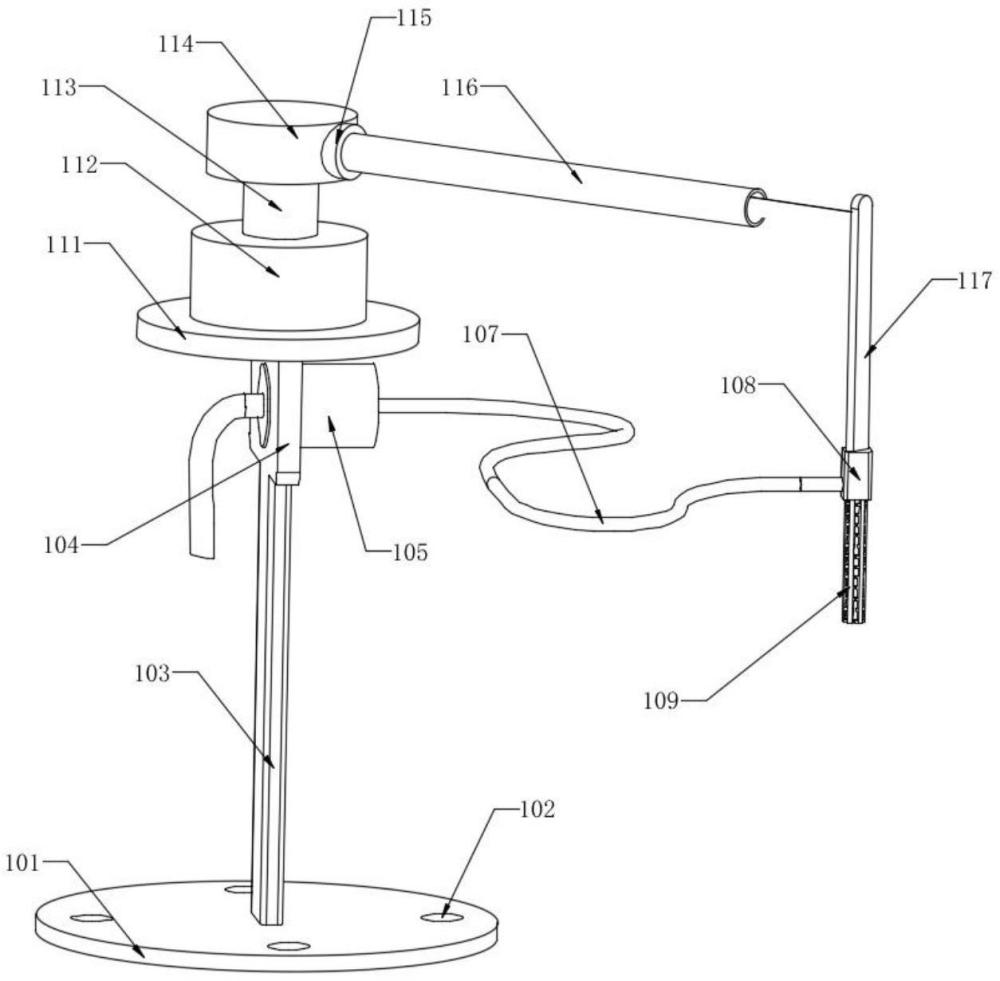

1.一種礦山生態綠化修復裝置，包括底板(101)，其特征在于：所述底板(101)上端面固定連接有連接板(103)，所述連接板(103)固定設有安裝板(104)和泵體(105)，所述泵體(105)聯通設有連接管(107)，所述連接管(107)聯通設有噴灑器(108)，所述安裝板(104)上端面固定連接有支撐板(111)；

2.根據權利要求1所述的一種礦山生態綠化修復裝置，其特征在于：所述連接桿(117)下端面能夠與所述噴灑器(108)可拆卸的固定連接。

3.根據權利要求1所述的一種礦山生態綠化修復裝置，其特征在于：所述底板(101)上設有若干個上下貫穿所述底板(101)的安裝孔(102)。

4.根據權利要求1所述的一種礦山生態綠化修復裝置，其特征在于：所述泵體(105)左端聯通設有入料管(106)，所述入料管(106)能夠通過連接套與藥劑容器或水源容器聯通。

5.根據權利要求1所述的一種礦山生態綠化修復裝置，其特征在于：所述伸縮桿(116)為內部設有彈簧的伸縮結構。

6.根據權利要求1所述的一種礦山生態綠化修復裝置，其特征在于：所述噴灑器(108)下端面固定連接有保護套(109)，通過所述保護套(109)能夠避免所述噴灑器(108)噴灑頭損壞或被堵塞。

技術總結
本技術涉及生態綠化修復技術領域，具體為一種礦山生態綠化修復裝置，包括底板，底板上端面固定連接有連接板，連接板固定設有安裝板，泵體聯通設有連接管，連接管聯通設有噴灑器，通過噴灑器能夠將泵體抽取的藥劑或水進行噴灑，安裝板上端面固定連接有支撐板；支撐板上端固定設有轉動電機，轉動電機動力連接有轉動軸，轉動軸固定連接有轉動輪，轉動輪側壁固定連接有螺紋套，螺紋套螺紋連接有伸縮桿，伸縮桿右端面固定連接有連接桿，連接桿下端面能夠與噴灑器可拆卸的固定連接，進而通過伸縮桿的轉動帶動連接桿轉動，進而帶動噴灑器轉動，進而對不同區域進行噴灑。

技術研發人員：熊洪國,梁寶蓮
受保護的技術使用者：內蒙古第十地質礦產勘查開發有限責任公司
技術研發日：20240628
技術公布日：2025/4/24
