本技術涉及生姜種植，尤其涉及一種生姜種植的開溝設備。

背景技術：

1、生姜指姜屬植物的塊根莖，性溫，其特有的“姜辣素”能刺激胃腸黏膜，使胃腸道充血，消化能力增強，能有效地治療吃寒涼食物過多而引起的腹脹、腹痛、腹瀉、嘔吐等，在生姜種植時，需要挖溝和種植，種植后再覆土，在生姜挖溝時就需要使用到挖溝裝置。

2、在公告號為cn217389378u的中國實用新型專利中公開了一種生姜種植用挖溝裝置，通過設置方形孔、第一插孔、第二插孔、螺栓、螺母之間的配合，能夠改變多個挖溝輪之間的距離，從而改變挖溝的間距，這樣能夠根據種植田的具體情況改變種植間距，防止種植密集造成生姜養分不夠，通過設置升降組件，能夠調整轉動架的高度，以調整挖溝輪的高度，這樣就能夠改變挖溝的深度，由此達到了方便改變挖溝深度的作用。

3、針對上述中的相關技術，發明人認為存在以下缺陷：該裝置在調節挖溝輪之間的距離時，需要先解除挖溝輪的固定，在將挖溝輪更換位置后重新固定，使得使用者在調節挖溝輪之間的距離時，非常的麻煩，同時在進行挖溝工作時，挖出的土壤干燥時，容易掉落到溝槽的內部，需要在開槽時將挖出的土壤進行加濕工作，來減少挖出土壤掉落到溝槽內的情況。

技術實現思路

1、為解決以上提出的技術問題，本實用新型提供一種生姜種植的開溝設備。

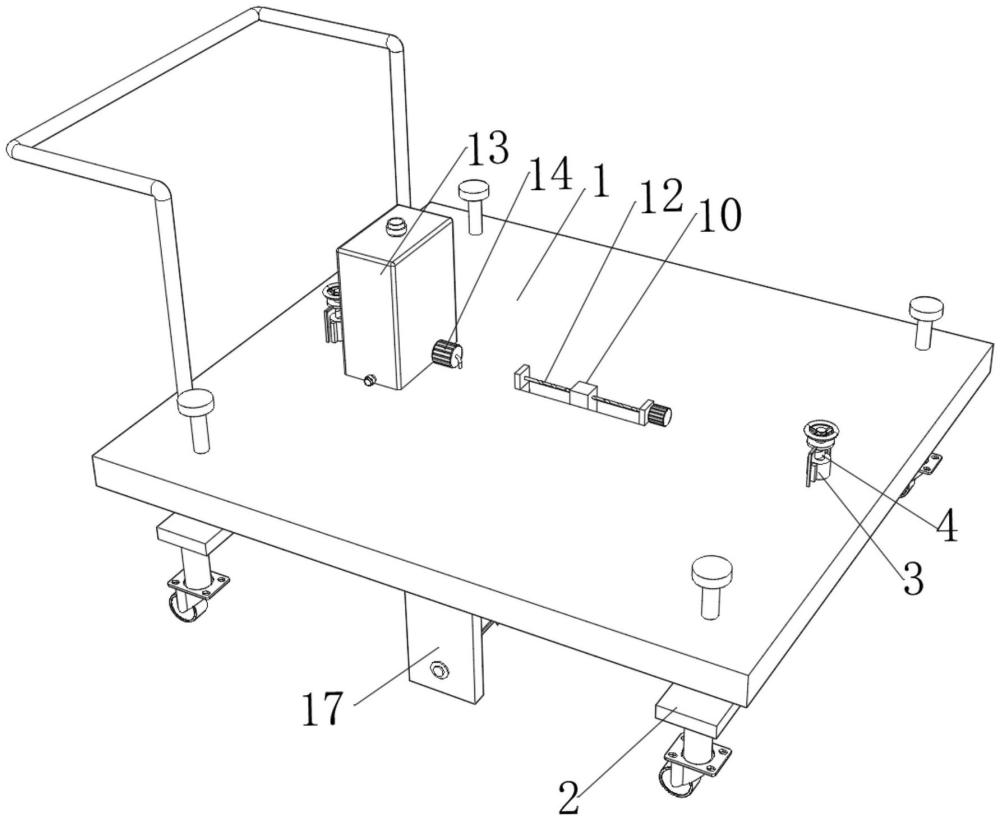

2、本實用新型采用以下技術方案實現：一種生姜種植的開溝設備，包括支撐板，支撐板的底部安裝有挖槽組件，支撐板的頂部安裝有供水組件，支撐板底部的兩側安裝有兩個調節板，調節板的底部安裝有兩個移動輪，調節板的頂部固定連接有螺紋筒和兩個限位桿，螺紋筒的內部螺紋連接有螺紋桿。

3、所述挖槽組件包括兩個安裝板，安裝板的表面安裝有安裝軸承，安裝軸承的內部安裝有轉桿，轉桿的一端固定連接有旋轉電機，轉桿的表面等間隔滑動連接有挖槽輪，挖槽輪中間軸的外側安裝有u形架，u形架的正面和背面均連通有出水管，u形架的頂部固定連接有抵接桿，抵接桿的外側抵接有連接板，連接板的頂部固定連接有調節塊和兩個滑動板，調節塊的內部螺紋連接有調節絲桿，調節絲桿的一端固定連接有調節電機，滑動板的頂部滑動設置在支撐板的底部。

4、所述供水組件包括安裝在支撐板頂部的水箱，水箱的右側安裝有水泵，水泵的輸出端連通有分流管，分流管的表面等間隔連通有連通管，連通管的右端與u形架的左側相連通。

5、作為上述方案的進一步改進，所述螺紋桿的外側安裝有固定軸承，固定軸承的表面固定連接有兩個l形固定板，l形固定板固定連接在支撐板的頂部，保證螺紋桿的正常轉動。

6、作為上述方案的進一步改進，所述螺紋筒的表面固定連接有兩個限位條，支撐板的表面開設有供螺紋筒和限位條穿過的限位通槽，支撐板的表面開設有供限位桿穿過的限位孔，保證螺紋筒的正常升降移動。

7、作為上述方案的進一步改進，所述支撐板的表面開設有供調節塊移動的調節直槽，支撐板的底部開設有兩個供滑動板移動的限位滑槽，保證調節塊和連接板的正常移動。

8、作為上述方案的進一步改進，所述調節絲桿的外側安裝有兩個帶座軸承，帶座軸承的底部固定連接在支撐板的頂部，保證調節絲桿的正常工作。

9、作為上述方案的進一步改進，所述連接板的表面開設有兩組對稱設置的斜槽，抵接桿設置在斜槽的內部，方便調節挖槽輪之間的距離。

10、作為上述方案的進一步改進，所述轉桿的表面固定連接有兩個長條，挖槽輪中間軸的中部開設有供長條和轉桿穿過的卡槽，方便轉桿帶著挖槽輪進行轉動。

11、相比現有技術，本實用新型的有益效果在于：

12、1、本實用新型通過設置挖槽組件，在進行挖槽前，根據生姜種植間隔，調節挖槽輪之間的距離，啟動調節電機，使得調節絲桿通過調節塊帶著連接板進行移動，在兩個滑動板的作用下，連接板順著限位滑槽進行移動，抵接桿受到連接板上的斜槽作用，使得抵接桿帶著u形狀架順著轉桿進行移動，從而調節各挖槽輪之間的距離，調節完成后，啟動旋轉電機，使轉桿帶著挖槽輪進行轉動，進行挖槽工作，使得使用者在進行挖槽工作前，能夠更加方便的調節挖槽輪之間的距離，方便使用者使用。

13、2、本實用新型通過設置供水組件，在進行挖槽時，挖槽輪會將土壤堆積在溝槽的兩側，啟動水泵，將水箱內的水通過分流管和連通管流向出水管，對兩側對的土壤進行加濕工作，從而使得兩側的土壤能夠更加的穩定，減少了土壤滑落到溝槽內的情況。

技術特征：

1.一種生姜種植的開溝設備，其特征在于，包括支撐板(1)，支撐板(1)的底部安裝有挖槽組件，支撐板(1)的頂部安裝有供水組件，支撐板(1)底部的兩側安裝有兩個調節板(2)，調節板(2)的底部安裝有兩個移動輪，調節板(2)的頂部固定連接有螺紋筒(3)和兩個限位桿，螺紋筒(3)的內部螺紋連接有螺紋桿(4)；

2.如權利要求1所述的一種生姜種植的開溝設備，其特征在于，所述螺紋桿(4)的外側安裝有固定軸承，固定軸承的表面固定連接有兩個l形固定板，l形固定板固定連接在支撐板(1)的頂部。

3.如權利要求1所述的一種生姜種植的開溝設備，其特征在于，所述螺紋筒(3)的表面固定連接有兩個限位條，支撐板(1)的表面開設有供螺紋筒(3)和限位條穿過的限位通槽，支撐板(1)的表面開設有供限位桿穿過的限位孔。

4.如權利要求1所述的一種生姜種植的開溝設備，其特征在于，所述支撐板(1)的表面開設有供調節塊(10)移動的調節直槽，支撐板(1)的底部開設有兩個供滑動板(11)移動的限位滑槽。

5.如權利要求1所述的一種生姜種植的開溝設備，其特征在于，所述調節絲桿(12)的外側安裝有兩個帶座軸承，帶座軸承的底部固定連接在支撐板(1)的頂部。

6.如權利要求1所述的一種生姜種植的開溝設備，其特征在于，所述連接板(18)的表面開設有兩組對稱設置的斜槽，抵接桿(9)設置在斜槽的內部。

7.如權利要求1所述的一種生姜種植的開溝設備，其特征在于，所述轉桿(5)的表面固定連接有兩個長條，挖槽輪(6)中間軸的中部開設有供長條和轉桿(5)穿過的卡槽。

技術總結
本技術涉及生姜種植技術領域，公開了一種生姜種植的開溝設備，包括支撐板，支撐板的底部安裝有挖槽組件，支撐板的頂部安裝有供水組件。本技術通過設置挖槽組件，在進行挖槽前，根據生姜種植間隔，調節挖槽輪之間的距離，啟動調節電機，使得調節絲桿通過調節塊帶著連接板進行移動，在兩個滑動板的作用下，連接板順著限位滑槽進行移動，抵接桿受到連接板上的斜槽作用，使得抵接桿帶著U形狀架順著轉桿進行移動，從而調節各挖槽輪之間的距離，調節完成后，啟動旋轉電機，使轉桿帶著挖槽輪進行轉動，進行挖槽工作，使得使用者在進行挖槽工作前，能夠更加方便的調節挖槽輪之間的距離，方便使用者使用。

技術研發人員：朱發新
受保護的技術使用者：汝城縣繁華食品有限公司
技術研發日：20240702
技術公布日：2025/4/28
