本技術屬于原生草種采集收集，具體涉及一種天然草地草種便攜式收集裝置。

背景技術：

1、我國是一個草原大國，草原面積達四十億畝，面積居世界第一。我國不但擁有熱帶、亞熱帶、暖溫帶、中溫帶和寒溫帶草原植被，還擁有世界上獨一無二的高寒草原類型。近年來草原管理由生產為主向生態優先轉變，國家林草局累計修復草原六億畝。

2、免耕補播是指采用免耕的方法，在不破壞或少破壞原生植被的前提下，通過補播品質優良草種改善草原生態質量，并提高草原生產力和物種多樣性的技術。施工跡地修復和退化草地修復的主要措施是免耕補播，補播原生草種有兩大優點，一是避免了生物入侵的風險，二是生長氣候條件與補播環境條件一致，草種存活率高，然而市場上很難采購本土原生草種，手工采集草種速度慢產量低很難滿足恢復需求，市售相關采集機械又很難在山區、草甸等地開展作業。而現有的人工采集裝置，在使用過程中，草體本身會被拔出地表，破壞原生植被。

技術實現思路

1、為了彌補現有技術的不足，本實用新型提供一種天然草地草種便攜式收集裝置，鋸齒擋板與毛刷輥共同作用，刮落草種，避免植物被連根拔起破壞草地，解決了野生草種收集困難的問題。

2、為了達到上述目的，本實用新型所采用的技術方案為：

3、一種天然草地草種便攜式收集裝置，其特征在于：包括裝置外殼，所述裝置外殼前端安裝有鋸齒擋板和一組直立排布的毛刷輥；鋸齒擋板設置于毛刷輥下方；

4、毛刷輥前端超出裝置外殼；

5、動力裝置驅動毛刷輥轉動；

6、所述裝置外殼后端底部為草種收集盒安裝倉，所述草種收集盒安裝倉內設置有草種收集盒；

7、鋸齒擋板后端和草種收集盒前端設置坡面，鋸齒擋板后端坡面與草種收集盒前端坡面順接；

8、所述草種收集盒左側設置有進風口防護網，所述進風口防護網內側連接鼓風風扇；所述草種收集盒右側開設雜質排出風口。

9、進一步，動力裝置包括電機傳動裝置和驅動電機，所述驅動電機通過電機傳動裝置驅動毛刷輥轉動。

10、進一步，所述鼓風風扇和驅動電機由蓄電池供能。

11、進一步，所述裝置外殼右側設置充電口，為蓄電池充能。

12、進一步，所述充電口上設置有充電保護蓋。

13、進一步，所述裝置外殼底部安裝轉動輪。

14、進一步，所述裝置外殼后端設置有把手。

15、進一步，所述裝置外殼后部設置毛刷輥開關和風速調節開關。

16、進一步，電機傳動裝置、驅動電機、蓄電池與作業倉分隔。

17、本實用新型的有益效果：

18、1)本實用新型通過人工推動、電驅動毛刷輥和鋸齒擋板的協作配合，可刮落草本植物種子，毛刷輥結構也避免植物被連根拔起破壞草地，無需收割地表植被進行采集；

19、2)本實用新型結構簡單穩定性高，裝置體積小重量輕，草地通過能力強，保證了便攜性與實用性；

20、3)本實用新型在種子收集盒上部集成了雜質與草種篩分裝置，用可調風速的鼓風風扇，通過鼓風的形式分離雜質，或直接分離輕質草種，減少了種子采集后的篩分處理工作。

技術特征：

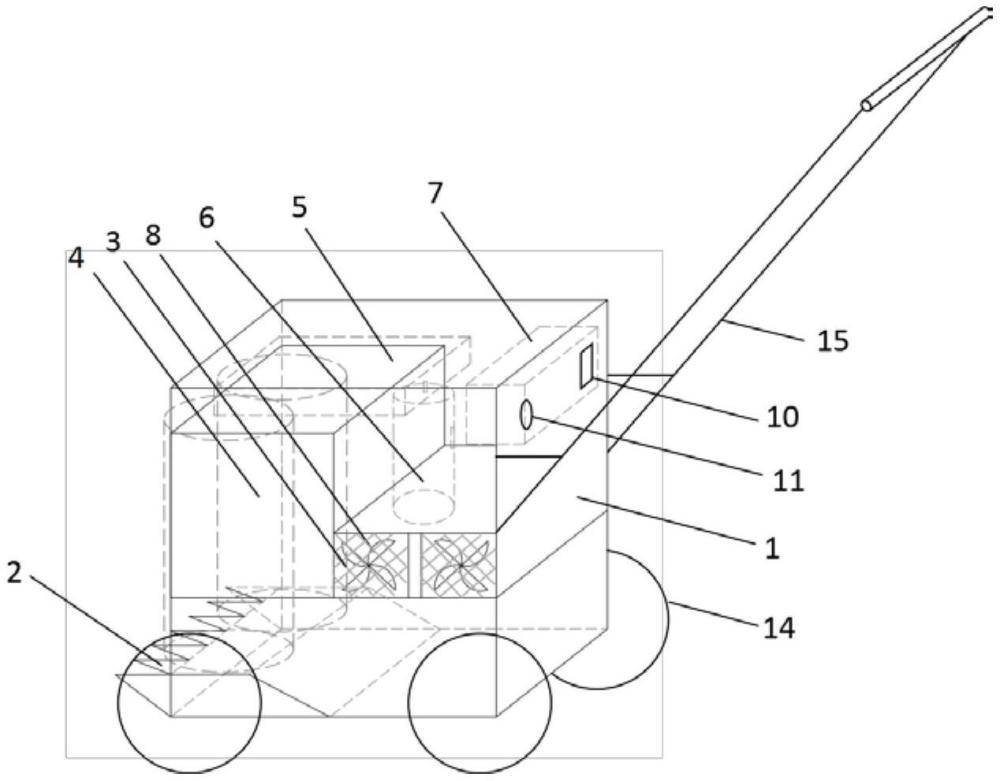

1.一種天然草地草種便攜式收集裝置，其特征在于：包括裝置外殼(1)，所述裝置外殼(1)前端安裝有鋸齒擋板(2)和一組直立排布的毛刷輥(4)；鋸齒擋板(2)設置于毛刷輥(4)下方；

2.根據權利要求1所述的天然草地草種便攜式收集裝置，其特征在于：動力裝置包括電機傳動裝置(5)和驅動電機(6)，所述驅動電機(6)通過電機傳動裝置(5)驅動毛刷輥(4)轉動。

3.根據權利要求2所述的天然草地草種便攜式收集裝置，其特征在于：所述鼓風風扇(8)和驅動電機(6)由蓄電池(7)供能。

4.根據權利要求3所述的天然草地草種便攜式收集裝置，其特征在于：所述裝置外殼(1)右側設置充電口(12)，為蓄電池(7)充能。

5.根據權利要求4所述的天然草地草種便攜式收集裝置，其特征在于：所述充電口(12)上設置有充電保護蓋(13)。

6.根據權利要求5所述的天然草地草種便攜式收集裝置，其特征在于：所述裝置外殼(1)底部安裝轉動輪(14)。

7.根據權利要求6所述的天然草地草種便攜式收集裝置，其特征在于：所述裝置外殼(1)后端設置有把手(15)。

8.根據權利要求7所述的天然草地草種便攜式收集裝置，其特征在于：所述裝置外殼(1)后部設置毛刷輥開關(10)和風速調節開關(11)。

9.根據權利要求8所述的天然草地草種便攜式收集裝置，其特征在于：電機傳動裝置(5)、驅動電機(6)、蓄電池(7)與作業倉分隔。

技術總結
本技術公開了一種天然草地草種便攜式收集裝置。現有的人工采集裝置使用時，草體本身會被拔出地表，破壞原生植被。本技術包括裝置外殼，裝置外殼前端安裝有鋸齒擋板和一組直立排布的毛刷輥；毛刷輥前端超出裝置外殼；動力裝置驅動毛刷輥轉動；裝置外殼后端底部為草種收集盒安裝倉，倉內設置有草種收集盒；擋板后端和收集盒前端設置坡面，鋸齒擋板后端坡面與草種收集盒前端坡面順接；草種收集盒左側設置有進風口防護網，進風口防護網內側連接鼓風風扇；收集盒右側開設雜質排出風口。本技術通過人工推動、電驅動毛刷輥和鋸齒擋板的協作配合，可刮落草本植物種子，毛刷輥結構也避免植物被連根拔起破壞草地。

技術研發人員：韓立鶴,張帥,劉鑫,聶文凱,華曉羽,田凱
受保護的技術使用者：中鐵第一勘察設計院集團有限公司
技術研發日：20240627
技術公布日：2025/4/28
