本技術涉及養蠶設備，特別是涉及一種微型教學專用養蠶盒。

背景技術：

1、隨著教學方式的升級，越來越多實物教具已走進學生的教學課堂。許多學生都有將蠶在家中當寵物進行飼養的經歷，以蠶作為寵物往往也能得到家長的支持。學生通過培養蠶、觀察蠶的生長過程，能夠豐富其課外知識，也能夠讓他們對生命的發展過程有更加直觀的感受。

2、觀察家蠶的生長全過程，可以看著蠶寶寶從細小的蠶卵到爬行的蟻蠶慢慢長大結繭最終羽化成蠶蛾。家蠶奇特而富有傳奇色彩的生長發育過程往往能給學生帶來巨大的震撼，深刻感受生命的奇特，從而從小樹立熱愛生命，尊重生命的觀念。學生在家養蠶，常用養蠶容器為紙盒、透明塑料盒等，雖然成本低廉，容易獲得，但過于簡陋，影響觀賞的興趣，同時結構簡單，往往使蠶不得不在一種粗放的環境下生長、結繭，無法完全體現蠶一生的明顯階段變化。并且，大蠶的生長期對溫濕度的要求較高，小朋友在飼養過程中無法直觀的判斷溫濕度變化，從而導致家蠶在大蠶期死亡或者染病。因此，需要設計一種微型、能判斷溫濕度的微型教學專用養蠶盒使家蠶生長過程能夠更加生動和完整的呈現在學生的課余教學中。

技術實現思路

1、鑒于以上所述現有技術的缺點，本實用新型的目的在于提供一種微型教學專用養蠶盒，以利于養蠶教學的實施。

2、本實用新型的技術方案是：

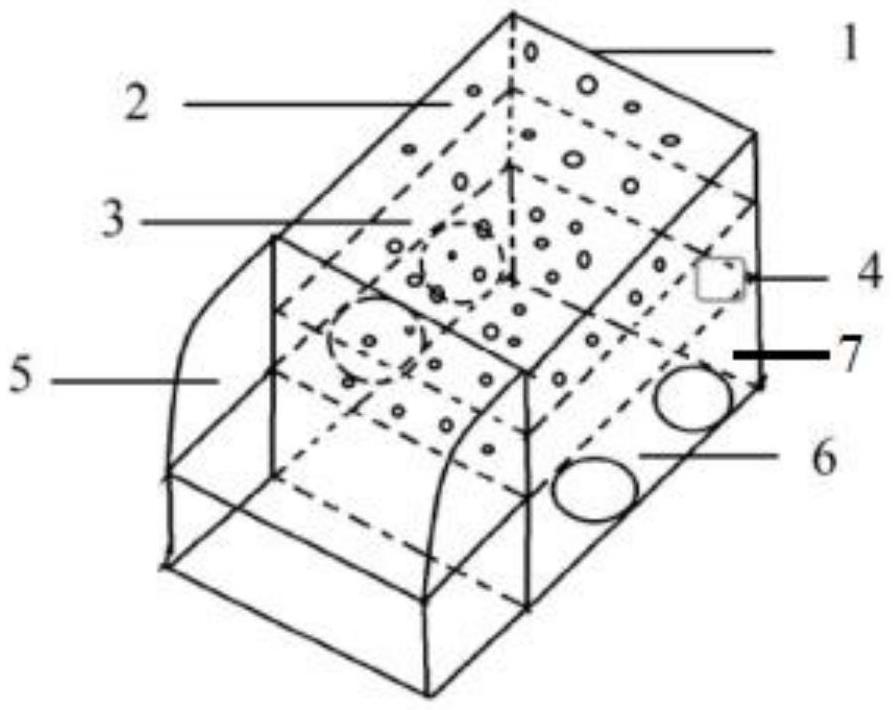

3、一種微型教學專用養蠶盒，包括頂蓋、蟻蠶孵化盒、大蠶飼養盒、溫濕度探測組件、儲物盒以及蠶沙收集盒；

4、所述蟻蠶孵化盒、大蠶飼養盒以及蠶沙收集盒均為上端開口的盒體，所述蟻蠶孵化盒、大蠶飼養盒以及蠶沙收集盒自上而下依次堆疊放置形成一個多層盒體，所述頂蓋設置于所述蟻蠶孵化盒的上端，以封閉所述蟻蠶孵化盒的上端開口，所述頂蓋上設置有若干第一透氣孔，所述大蠶飼養盒的下端設置有若干排沙透氣孔，所述蠶沙收集盒的側壁上設置有若干第二透氣孔，

5、所述儲物盒的高度與所述多層盒體的高度相同，所述儲物盒設置于所述多層盒體的一側；

6、所述蟻蠶孵化盒、大蠶飼養盒以及蠶沙收集盒均為透明盒體；

7、所述溫濕度探測組件設置于所述大蠶飼養盒內。

8、進一步地，所述溫濕度探測組件包括溫度傳感器、濕度傳感器、控制器以及顯示器，所述溫度傳感器和所述濕度傳感器設置于所述大蠶飼養盒的內側壁上，所述溫度傳感器和所述濕度傳感器的信號輸出端連接所述控制器的信號輸入端，所述控制器的信號輸出端連接所述顯示器的信號輸入端。

9、進一步地，所述顯示器嵌裝于所述大蠶飼養盒的外側壁上。

10、進一步地，所述儲物盒為不透明的盒體。

11、進一步地，所述儲物盒內設置有桑葉以及養蠶工具，所述養蠶工具包括簇具和鑷子。

12、進一步地，所述頂蓋的厚度為1.5～2.5mm，長度為15～17cm，寬度為14～16cm。

13、進一步地，所述蟻蠶孵化盒的高度為2.5～3.5mm，長度為15～17cm，寬度為14～16cm。

14、進一步地，所述大蠶飼養盒的高度為4.5～5.5mm，長度為15～17cm，寬度為14～16cm。

15、進一步地，所述蠶沙收集盒的高度為7.5～8.5mm，長度為15～17cm，寬度為14～16cm。

16、進一步地，所述儲物盒的高度為14～16cm，長度為15～17cm，寬度為3～5cm。

17、與現有技術相比，本實用新型的有益效果在于：

18、本實用新型通過設置三個不同功能的透明盒體堆疊放置形成一個多層盒體，其中第一層為蟻蠶孵化及成長為小蠶提供空間，并可透過透明盒體來觀察到這一生長過程，第二層為小蠶成長為大蠶并結蛹成蟲提供空間，同樣也可以通過透明盒體觀察到這一生長過程，溫濕度探測組件用于實時顯示大蠶飼養盒的環境參數，以保證小蠶到結蛹成蟲的正常生長，最底層的盒體用于收集蠶在生長過程中的蠶沙，儲物盒設置于一側，用于放置桑葉和養蠶工具，以使得學生可以通過儲物盒內存放的工具進行養蠶的實際操作，提高學生的實踐能力以及提升學生的學習興趣。

技術特征：

1.一種微型教學專用養蠶盒，其特征在于，包括頂蓋、蟻蠶孵化盒、大蠶飼養盒、溫濕度探測組件、儲物盒以及蠶沙收集盒；

2.根據權利要求1所述的微型教學專用養蠶盒，其特征在于，所述溫濕度探測組件包括溫度傳感器、濕度傳感器、控制器以及顯示器，所述溫度傳感器和所述濕度傳感器設置于所述大蠶飼養盒的內側壁上，所述溫度傳感器和所述濕度傳感器的信號輸出端連接所述控制器的信號輸入端，所述控制器的信號輸出端連接所述顯示器的信號輸入端。

3.根據權利要求2所述的微型教學專用養蠶盒，其特征在于，所述顯示器嵌裝于所述大蠶飼養盒的外側壁上。

4.根據權利要求1所述的微型教學專用養蠶盒，其特征在于，所述儲物盒為不透明的盒體。

5.根據權利要求1所述的微型教學專用養蠶盒，其特征在于，所述儲物盒內設置有桑葉以及養蠶工具，所述養蠶工具包括簇具和鑷子。

6.根據權利要求1所述的微型教學專用養蠶盒，其特征在于，所述頂蓋的厚度為1.5～2.5mm，長度為15～17cm，寬度為14～16cm。

7.根據權利要求1所述的微型教學專用養蠶盒，其特征在于，所述蟻蠶孵化盒的高度為2.5～3.5mm，長度為15～17cm，寬度為14～16cm。

8.根據權利要求1所述的微型教學專用養蠶盒，其特征在于，所述大蠶飼養盒的高度為4.5～5.5mm，長度為15～17cm，寬度為14～16cm。

9.根據權利要求1所述的微型教學專用養蠶盒，其特征在于，所述蠶沙收集盒的高度為7.5～8.5mm，長度為15～17cm，寬度為14～16cm。

10.根據權利要求1所述的微型教學專用養蠶盒，其特征在于，所述儲物盒的高度為14～16cm，長度為15～17cm，寬度為3～5cm。

技術總結
本技術屬于養蠶設備技術領域，公開一種微型教學專用養蠶盒，包括頂蓋、蟻蠶孵化盒、大蠶飼養盒、溫濕度探測組件、儲物盒以及蠶沙收集盒；蟻蠶孵化盒、大蠶飼養盒以及蠶沙收集盒均為上端開口的盒體，蟻蠶孵化盒、大蠶飼養盒以及蠶沙收集盒自上而下依次堆疊放置形成一個多層盒體，頂蓋設置于蟻蠶孵化盒的上端，以封閉蟻蠶孵化盒的上端開口，頂蓋上設置有若干第一透氣孔，大蠶飼養盒的下端設置有若干排沙透氣孔，蠶沙收集盒的側壁上設置有若干第二透氣孔，儲物盒的高度與多層盒體的高度相同，儲物盒設置于多層盒體的一側；蟻蠶孵化盒、大蠶飼養盒以及蠶沙收集盒均為透明盒體，以使家蠶生長過程能夠更加生動和完整的呈現在學生的課余教學中。

技術研發人員：曾姚,劉宇璐,祁彭毅,王婧,唐藝勻,呂金鳳,周嬋,王介平
受保護的技術使用者：重慶市畜牧科學院
技術研發日：20240709
技術公布日：2025/4/24
