本技術涉及畜牧養殖，具體涉及一種具有加熱功能的飲水槽。

背景技術：

1、人們在養殖牛羊時，都是通過人工或自來水管道向飲水槽槽中注水，在北方地區通常氣溫在-10℃以下，一般的水槽容易結冰，對動物來說不利于健康，容易造成病患，因此本實用新型提出一種具有加熱功能的飲水槽。

2、現有技術中，提出了公開號為cn216701299u，公開日為2022年06月10日的中國專利文件，來解決上述技術問題，該專利文獻所公開的技術方案如下：一種帶加熱功能的牛羊用的飲水槽，包括飲水槽本體；所述飲水槽本體的后壁開設有安裝槽；本實用新型通過在飲水槽本體的內部安裝有第一液位傳感器和第二液位傳感器，通過噴水頭向外噴出至飲水槽本體內部，當飲水槽本體內部的水與第一液位傳感器齊平時，第一液位傳感器所檢測的信號發送給外部控制器，停止加水，當飲水槽本體部的水低于第二液位傳感器時，第二液位傳感器所檢測的信號發送給外部控制器，然后將儲水箱內部的水通過水管和噴水頭向飲水槽本體加入，從而能夠對飲水槽本體內部的溫水進行及時補給。

3、為了解決現有的牛羊用的飲水槽需要專人看顧進行補水加熱且外部沒保溫結構加熱后的水容易冷卻造成反復加熱浪費電源的問題，現有技術是采用保溫儲水箱加熱水再向水槽內添水的方式進行處理，但是還會出現當飲水槽本體內部的水與第一液位傳感器齊平時，第一液位傳感器所檢測的信號發送給外部控制器，停止加水，在動物飲水時，當飲水槽本體部的水低于第二液位傳感器時，第二液位傳感器所檢測的信號發送給外部控制器，然后將儲水箱內部的水通過水管和噴水頭向飲水槽本體加入，但是第二液位傳感器與第一液位傳感器具有一定的液位差導致動物需要將飲水槽內的水飲入大半才會加熱水的情況，進而導致動物不能實時喝到熱水存在喝涼水的問題。

技術實現思路

1、本實用新型的目的在于提供一種具有加熱功能的飲水槽，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種具有加熱功能的飲水槽，包括加熱飲水槽主體，所述加熱飲水槽主體包括有安裝架，所述安裝架的上方設置有自循環飲水槽結構，所述自循環飲水槽結構的外側設置有加熱蓄水槽加水結構；所述自循環飲水槽結構包括有飲水槽單元和循環凈化水單元，所述飲水槽單元設置在安裝架的上表面前側，所述循環凈化水單元設置在飲水槽單元的一側；所述加熱蓄水槽加水結構包括有加熱蓄水單元和加水單元，所述加熱蓄水單元設置在飲水槽單元的后方，所述加水單元設置在加熱蓄水單元的前方。

4、本實用新型技術方案的進一步改進在于：所述飲水槽單元包括有固定安裝在安裝架上表面前端的飲水槽，所述飲水槽的右側壁底部固定安裝有剩余水排出管，所述剩余水排出管的中部設置有控制電磁閥。

5、采用上述技術方案，安裝架的兩側設置有防護罩，飲水槽為上寬下窄的半圓柱形槽，剩余水排出管可以排出飲水槽底部的剩水。

6、本實用新型技術方案的進一步改進在于：所述飲水槽的中部內壁固定安裝有過濾網，所述過濾網的上方設置有液位感應器和溫度檢測儀。

7、采用上述技術方案，液位感應器在飲水槽的側壁上下設置有兩組，對飲水槽內部的水量進行檢測，高于上方液位感應器則加水管不再加水，控制剩余水排出管的排出和加水管的加入。

8、本實用新型技術方案的進一步改進在于：所述循環凈化水單元包括有固定安裝在安裝架右側上表面的凈化罐，所述剩余水排出管的一端與凈化罐的前側壁固定連接，所述凈化罐的內部卡接安裝有活性炭吸附凈化濾芯。

9、采用上述技術方案，凈化罐的上方設置與密封活塞，活性炭吸附凈化濾芯可以別抽取出對內部的活性炭進行更換。

10、本實用新型技術方案的進一步改進在于：所述循環凈化水單元還包括有固定安裝在安裝架上表面右側的水泵一，所述水泵一的進水管與凈化罐的側壁固定連接。

11、采用上述技術方案，

12、本實用新型技術方案的進一步改進在于：所述加熱蓄水單元包括有固定安裝在安裝架上表面后端的保溫蓄水槽，所述保溫蓄水槽的內部固定安裝有加熱管，所述水泵一的輸出管與保溫蓄水槽的后側壁固定連接，所述保溫蓄水槽的后側壁固定安裝有補水管，所述保溫蓄水槽的內側壁設置有液位感應器和溫度檢測儀。

13、采用上述技術方案，保溫蓄水槽的內側壁設置有液位感應器和溫度檢測儀原理與飲水槽內部使用原理相同。

14、本實用新型技術方案的進一步改進在于：所述加水單元包括有固定安裝在安裝架左側上表面的水泵二，所述水泵二的進水管與保溫蓄水槽的底部內壁固定連接，所述水泵二的輸出管固定安裝有加水管，所述加水管設置在飲水槽的上方。

15、采用上述技術方案，水泵二的主要起到將保溫蓄水槽內部的水通過加水管加入飲水槽中的作用。

16、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

17、1、本實用新型提供一種具有加熱功能的飲水槽，飲水槽為上寬下窄的半圓柱形槽，內部設置的過濾網可以對落入飲水槽內部的雜草飼料進行攔截，過濾網上方的溫度檢測儀可以對飲水槽內飲水溫度進行檢測，一旦水溫低于預設值后，通過反饋控制剩余水排出管的電磁閥和水泵一打開，使飲水槽內部的剩水被排出，加水管從重新對飲水槽內部加入熱水，使飲水槽內部的飲水溫度始終高于預設值，使畜牧養殖的動物實時可以飲用溫熱水，有利于科學健康的養殖動物。

18、2、本實用新型提供一種具有加熱功能的飲水槽，飲水槽溫度過低時，剩余水排出管電磁閥打開，水泵一工作將飲水槽底部的剩水排出進入凈化罐，活性炭吸附凈化濾芯內部盛有活性炭吸附顆粒對剩水進行吸附凈化過濾后續水被水泵一重新輸送給保溫蓄水槽內部，使飲水槽內剩水可以循環使用，活性炭吸附凈化濾芯可以被抽出對活性炭顆粒進行更換保證凈化罐的凈化效果。

19、3、本實用新型提供一種具有加熱功能的飲水槽，保溫蓄水槽內部設置溫度檢測儀，對水溫進行檢測，低于預設值后加熱管可對保溫蓄水槽內部的水進行加熱，保溫蓄水槽采用保溫材質制成，可以延長熱水的保溫時間，保溫蓄水槽內部設置的液位感應器檢測水位低時會通過補水管對保溫蓄水槽進行自動補水，飲水槽內部的液位感應器檢測水位低時水泵二會工作通過加水管向飲水槽內部進行添加熱水，有效節約電源和水資源。

技術特征：

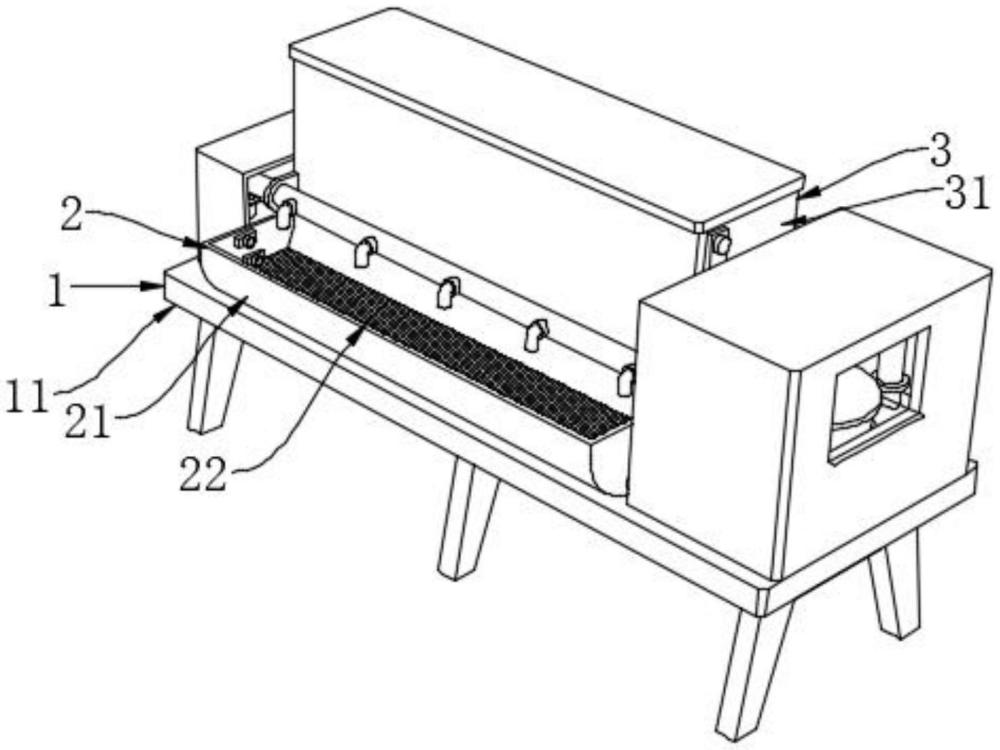

1.一種具有加熱功能的飲水槽，包括加熱飲水槽主體(1)，所述加熱飲水槽主體(1)包括有安裝架(11)，其特征在于：所述安裝架(11)的上方設置有自循環飲水槽結構(2)，所述自循環飲水槽結構(2)的外側設置有加熱蓄水槽加水結構(3)；

2.根據權利要求1所述的一種具有加熱功能的飲水槽，其特征在于：所述飲水槽單元包括有固定安裝在安裝架(11)上表面前端的飲水槽(21)，所述飲水槽(21)的右側壁底部固定安裝有剩余水排出管(211)，所述剩余水排出管(211)的中部設置有控制電磁閥。

3.根據權利要求2所述的一種具有加熱功能的飲水槽，其特征在于：所述飲水槽(21)的中部內壁固定安裝有過濾網(22)，所述過濾網(22)的上方設置有液位感應器和溫度檢測儀。

4.根據權利要求2所述的一種具有加熱功能的飲水槽，其特征在于：所述循環凈化水單元包括有固定安裝在安裝架(11)右側上表面的凈化罐(23)，所述剩余水排出管(211)的一端與凈化罐(23)的前側壁固定連接，所述凈化罐(23)的內部卡接安裝有活性炭吸附凈化濾芯(231)。

5.根據權利要求1所述的一種具有加熱功能的飲水槽，其特征在于：所述循環凈化水單元還包括有固定安裝在安裝架(11)上表面右側的水泵一(24)，所述水泵一(24)的進水管與凈化罐(23)的側壁固定連接。

6.根據權利要求5所述的一種具有加熱功能的飲水槽，其特征在于：所述加熱蓄水單元包括有固定安裝在安裝架(11)上表面后端的保溫蓄水槽(31)，所述保溫蓄水槽(31)的內部固定安裝有加熱管(32)，所述水泵一(24)的輸出管與保溫蓄水槽(31)的后側壁固定連接，所述保溫蓄水槽(31)的后側壁固定安裝有補水管(311)，所述保溫蓄水槽(31)的內側壁設置有液位感應器和溫度檢測儀。

7.根據權利要求1所述的一種具有加熱功能的飲水槽，其特征在于：所述加水單元包括有固定安裝在安裝架(11)左側上表面的水泵二(33)，所述水泵二(33)的進水管與保溫蓄水槽(31)的底部內壁固定連接，所述水泵二(33)的輸出管固定安裝有加水管(34)，所述加水管(34)設置在飲水槽(21)的上方。

技術總結
本技術公開了一種具有加熱功能的飲水槽，涉及畜牧養殖技術領域，包括加熱飲水槽主體，所述加熱飲水槽主體包括有安裝架，所述安裝架的上方設置有自循環飲水槽結構，所述自循環飲水槽結構的外側設置有加熱蓄水槽加水結構。本技術通過飲水槽為上寬下窄的半圓柱形槽，內部設置的過濾網可以對落入飲水槽內部的雜草飼料進行攔截，過濾網上方的溫度檢測儀可以對飲水槽內飲水溫度進行檢測，一旦水溫低于預設值后，通過反饋控制剩余水排出管的電磁閥和水泵一打開，使飲水槽內部的剩水被排出，加水管從重新對飲水槽內部加入熱水，使飲水槽內部的飲水溫度始終高于預設值，使畜牧養殖的動物實時可以飲用溫熱水，有利于科學健康的養殖動物。

技術研發人員：龐寧寧,紅樹永,黃晶,黃澤華,郭瑞陽,劉建山
受保護的技術使用者：北京森德瑞斯科技發展有限公司
技術研發日：20240715
技術公布日：2025/4/24
