本發明涉及展示柜，更具體地說，它涉及一種展示用平拉柜。

背景技術：

1、展示柜是為商品展示提供的，具有保護作用的展示臺，展示柜結構牢固、拆裝容易、運輸方便，廣泛應用于公司展廳、展覽會等。

2、平拉柜是展示柜的一種，在紡織行業中需要對布匹進行展示，較為常規的展示方式有：粘貼在紙板上，或者釘在紙板上后掛在架子上，這些方式雖然簡單方便，但是展示效果較差，且對布匹的保護效果較差，布匹容易被破壞、污染，影響最終的展示效果，現有的方案是使用展示框固定布匹，多個展示框組成一個平拉柜，通過拉動展示框來展示布匹，但是使用展示框固定布匹的方式其操作步驟較多，需要對展示框進行拆卸，然后再安裝布匹，最后拼接展示框，安裝步驟較為煩瑣，且在安裝過程中容易對布匹產生損壞或者污染，影響最終的展示效果。

3、因此需要提出新的方案來解決這個問題。

技術實現思路

1、針對現有技術存在的不足，本發明的目的在于提供一種展示用平拉柜來提高平拉柜的展示效果。

2、本發明的上述技術目的是通過以下技術方案得以實現的：該一種展示用平拉柜，包括柜框，所述柜框內設置有若干個展示框，所述柜框頂部設置有頂板，所述頂板底面與展示框頂面相抵，所述展示框包括表框、里框和展示板，所述里框套設于表框內，所述表框底部開設有入口，所述里框內部設置有履帶和轉動軸，所述履帶套設在轉動軸上，所述履帶正面固定連接有若干個間隔設置的彎鉤，所述彎鉤伸入展示板內，所述彎鉤用于鉤住從入口進入的布匹，并通過所述履帶和轉動軸拉伸布匹至展示框的頂部。

3、本發明進一步設置為：所述履帶設置為齒帶，所述轉動軸設置為與齒帶嚙合的齒輪，所述彎鉤的彎折部向上延伸，所述里框包括兩個邊框一、底框一和頂框一，所述履帶和兩個轉動軸位于邊框一內部，所述轉動軸在邊框一內部轉動并帶動履帶在邊框一內部轉動，所述邊框一靠近展示板的端面上開設有伸出口，所述展示板包括外板和內板，所述外板和內板固定連接在邊框一上，且所述外板和內板間隔形成一個以供布匹進入的展示腔，所述彎鉤伸出于伸出口并伸入展示腔內，若干所述彎鉤在展示腔內向上位移。

4、本發明進一步設置為：靠近地面的兩個所述轉動軸之間固定連接有一根傳動軸，所述傳動軸穿過底框一，所述邊框一上還設置有控制件，所述控制件與轉動軸固定連接，轉動所述控制件帶動轉動軸與傳動軸轉動。

5、本發明進一步設置為：所述表框包括邊框二、頂框二和底框二，所述邊框二具有兩個，所述邊框二內部中空并套設在邊框一的外壁上，所述邊框二和邊框一夾持外板的左右兩個側邊，所述入口開設在底框二上，所述入口連通展示腔，且所述入口的長度大于相鄰兩條履帶之間的長度。

6、本發明進一步設置為：所述頂框二內部中空，且所述頂框二上開設有干燥口，所述干燥口內可拆卸連接有干燥盒，所述干燥盒伸入頂框二內部，所述頂框二內部空間連通展示腔。

7、本發明進一步設置為：所述干燥盒內部填充有干燥劑，所述干燥盒上開設有若干透氣孔，所述透氣孔連通展示腔。

8、本發明進一步設置為：所述外板上開設有連通展示腔的展示口，所述外板和內板采用亞克力材料制成，所述外板和內板的頂面和底面上均設置有若干固定片，所述固定片與邊框一的外周壁固定連接。

9、本發明進一步設置為：所述底框二上轉動連接有擋板，所述擋板向下旋轉遮擋入口，向上旋轉打開所述入口。

10、本發明進一步設置為：所述邊框二的底面上固定連接有萬向輪。

11、本發明進一步設置為：所述展示框的側邊設置防撞板，所述防撞板的端面上設置有若干防撞條。

12、綜上所述，本發明具有以下有益效果：通過里框內部的履帶、傳動軸以及履帶上的彎鉤，需要進行展示的布匹可以通過入口進入，并通過持續轉動的履帶上的彎鉤鉤住布匹邊緣，彎鉤在向上位移的時候持續的鉤住布匹邊緣并帶動布匹上升，進入展示板內，該種方式極大程度的提高了對布匹的保護效果，且通過該種結構的設置，布匹的替換速度得到了很大的提高，無需對展示框進行拆卸后安裝布匹，且多個彎鉤的設置可以保證布匹在展示框內的穩定性，保證展示效果，外板和內板采用亞克力材料制成，具有透明度高、重量輕、抗沖擊性強等優點。同時，外板和內板的頂面和底面上均設置了若干固定片，固定片與邊框一的外周壁固定連接，確保展示板的穩定性和牢固性，干燥盒內部填充了干燥劑，并開設了若干透氣孔，透氣孔連通展示腔，以確保干燥劑能夠有效吸收展示腔內的濕氣。

技術特征：

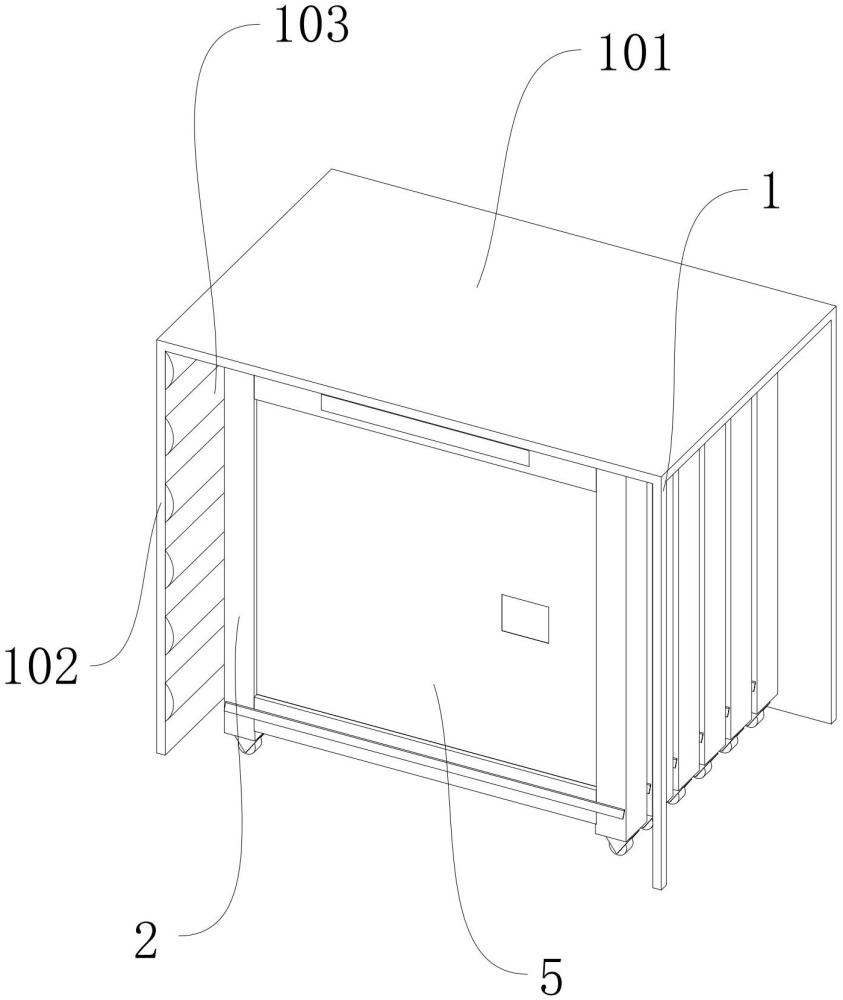

1.一種展示用平拉柜，包括柜框(1)，其特征在于：所述柜框(1)內設置有若干個展示框，所述柜框(1)頂部設置有頂板(101)，所述頂板(101)底面與展示框頂面相抵，所述展示框包括表框、里框和展示板，所述里框套設于表框內，所述表框底部開設有入口(1002)，所述里框內部設置有履帶(11)和轉動軸(12)，所述履帶(11)套設在轉動軸(12)上，所述履帶(11)正面固定連接有若干個間隔設置的彎鉤(13)，所述彎鉤(13)伸入展示板內，所述彎鉤(13)用于鉤住從入口(1002)進入的布匹，并通過所述履帶(11)和轉動軸(12)拉伸布匹至展示框的頂部。

2.根據權利要求1所述的一種展示用平拉柜，其特征在于：所述履帶(11)設置為齒帶，所述轉動軸(12)設置為與齒帶嚙合的齒輪，所述彎鉤(13)的彎折部向上延伸，所述里框包括兩個邊框一(7)、底框一(8)和頂框一(3)，所述履帶(11)和兩個轉動軸(12)位于邊框一(7)內部，所述轉動軸(12)在邊框一(7)內部轉動并帶動履帶(11)在邊框一(7)內部轉動，所述邊框一(7)靠近展示板的端面上開設有伸出口(701)，所述展示板包括外板(5)和內板(501)，所述外板(5)和內板(501)固定連接在邊框一(7)上，且所述外板(5)和內板(501)間隔形成一個以供布匹進入的展示腔(502)，所述彎鉤(13)伸出于伸出口(701)并伸入展示腔(502)內，若干所述彎鉤(13)在展示腔(502)內向上位移。

3.根據權利要求2所述的一種展示用平拉柜，其特征在于：靠近地面的兩個所述轉動軸(12)之間固定連接有一根傳動軸(14)，所述傳動軸(14)穿過底框一(8)，所述邊框一(7)上還設置有控制件(9)，所述控制件(9)與轉動軸(12)固定連接，轉動所述控制件(9)帶動轉動軸(12)與傳動軸(14)轉動。

4.根據權利要求3所述的一種展示用平拉柜，其特征在于：所述表框包括邊框二(2)、頂框二(4)和底框二(10)，所述邊框二（2）具有兩個，所述邊框二(2)內部中空并套設在邊框一(7)的外壁上，所述邊框二(2)和邊框一(7)夾持外板(5)的左右兩個側邊，所述入口(1002)開設在底框二(10)上，所述入口(1002)連通展示腔(502)，且所述入口(1002)的長度大于相鄰兩條履帶(11)之間的長度。

5.根據權利要求4所述的一種展示用平拉柜，其特征在于：所述頂框二(4)內部中空，且所述頂框二(4)上開設有干燥口(402)，所述干燥口(402)上滑動連接有干燥盒(401)，所述干燥盒(401)伸入頂框二(4)內部，所述頂框二(4)內部空間連通展示腔(502)。

6.根據權利要求5所述的一種展示用平拉柜，其特征在于：所述干燥盒(401)內部填充有干燥劑，所述干燥盒(401)上開設有若干透氣孔(404)，所述透氣孔(404)連通展示腔(502)。

7.根據權利要求2所述的一種展示用平拉柜，其特征在于：所述外板(5)上開設有連通展示腔(502)的展示口(504)，所述外板(5)和內板(501)采用亞克力材料制成，所述外板(5)和內板(501)的頂面和底面上均設置有若干固定片(503)，所述固定片(503)與邊框一(7)的外周壁固定連接。

8.根據權利要求4所述的一種展示用平拉柜，其特征在于：所述底框二(10)上轉動連接有擋板(1001)，所述擋板(1001)向下旋轉遮擋入口(1002)，向上旋轉打開所述入口(1002)。

9.根據權利要求4所述的一種展示用平拉柜，其特征在于：所述邊框二(2)的底面上固定連接有萬向輪(6)。

10.根據權利要求1所述的一種展示用平拉柜，其特征在于：所述展示框的側邊設置防撞板(102)，所述防撞板(102)的端面上設置有若干防撞條(103)。

技術總結
本發明公開了一種展示用平拉柜，涉及展示柜技術領域，其技術方案要點是：包括柜框，所述柜框內設置有若干個展示框，所述柜框頂部設置有頂板，所述頂板底面與展示框頂面相抵，所述展示框包括表框、里框和展示板，所述表框底部開設有入口，所述里框內部設置有履帶和轉動軸，履帶套設在轉動軸上，所述履帶正面固定連接有若干個彎鉤，所述彎鉤伸出于里框并伸入展示板內，所述彎鉤用于鉤住從入口進入的布匹，并通過所述履帶和轉動軸拉伸布匹至展示框的頂部。本發明的一種展示用平拉柜通過結構的設置，提高平拉柜的展示效果，且平拉柜的展示板采用亞克力材料制成，具有良好的結構強度、耐候性、耐高溫、易加工的特點，使得平拉柜具有更長的使用壽命。

技術研發人員：楊鍵,楊鑫,馮俊淞
受保護的技術使用者：蘇州楌赟展示柜設計有限公司
技術研發日：
技術公布日：2025/4/24
