本技術涉及養殖設備，具體涉及一種養殖用飼料供給器。

背景技術：

1、現有的養殖飼料投料方式通常是由養殖人員攜帶飼料添加在飼料槽內，若單次添加投喂飼料過多，則牲畜無法及時將飼料食用完畢，對飼料造成污染從而使得養殖成本提升，若單次添加較少，則需要養殖人員進行多次的飼料投喂添加，大大提高了勞動強度，且由于飼料大多為混合料，因此在投喂之前又需要增加一項攪拌程序，使得飼料混合均勻方便喂養，且現有的飼料添加裝置無法進行定量添加，從而可能使得單次添加過多或不足。

技術實現思路

1、本實用新型提供一種養殖用飼料供給器，通過滑動指針的指示標識，實現各個飼料組分的定量添加，并在傳送絞龍的作用下使各種飼料組分在混料腔內進行混合攪拌，最終通過傳送絞龍的反轉將飼料均勻定量的拋撒在飼料槽內。

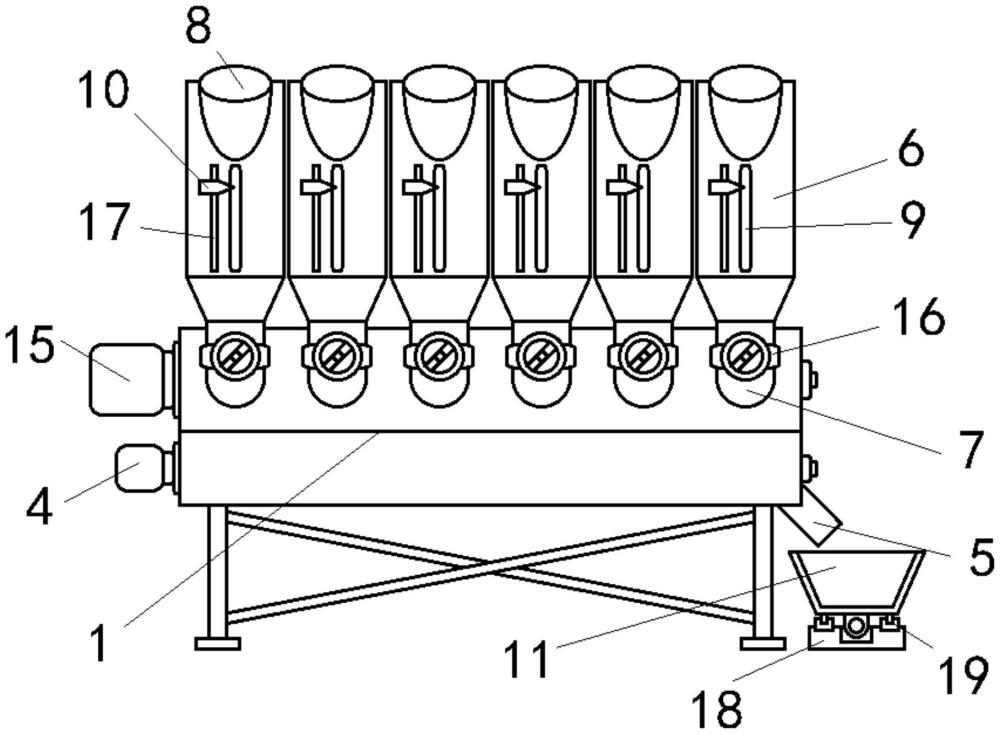

2、為了達到上述目的，本實用新型提供如下技術方案：一種養殖用飼料供給器，其包括：混料腔，所述混料腔水平設置，并且所述混料腔的兩側分別設有多個進料口，所述混料腔底部延長度方向設有絞龍槽，所述絞龍槽內設有傳送絞龍，所述混料腔外部設有絞龍驅動馬達，所述絞龍槽的一端設有排料槽；加料斗，所述加料斗為多個設置，并分布于所述混料腔的兩側，各個所述加料斗底部設有與所述進料口聯通的加料通道，各個所述加料斗頂部設有加料口，并且各個所述加料斗外側壁分別設有縱置的透窗，以及分布所述透窗一側的滑動指針；飼料槽，所述飼料槽通過橫滑裝置設置在所述排料槽下方，并且所述橫滑裝置設有步進電機；控制器，所述絞龍驅動馬達與所述控制器電性連接，用于控制所述傳送絞龍的正反轉；所述步進電機與所述控制器電性連接，用于控制所述飼料槽橫向位移。

3、優選的，所述混料腔內對應所述絞龍槽上方設有攪拌空間，并且所述混料腔設有貫穿所述攪拌空間的攪拌軸，所述攪拌軸外側壁設有多個攪拌齒，所述混料腔外部設有與所述攪拌軸連接的攪拌馬達，所述攪拌馬達與所述攪拌軸連接，并且所述攪拌馬達與所述控制器電性連接。

4、優選的，各個所述加料通道分別設有電動閥門，各個所述電動閥門分別與所述控制器電性連接。

5、優選的，所述透窗的一側縱置有滑桿，所述滑動指針通過滑槽配合在所述滑桿上，并且所述滑槽內設有與所述滑桿外側壁摩擦配合的膠塊。

6、優選的，所述橫滑裝置包括臺座，以及設置在所述臺座上的一對滑軌，所述飼料槽通過滑塊與所述滑軌配合，并且所述步進電機設有絲杠，所述飼料槽設有與所述絲杠配合的螺母，所述步進電機與所述控制器電性連接。

7、本實用新型有益效果在于：飼養員將各種飼料一一對應的向加料斗內添加，其中滑動指針的位置通過飼料的加注量提前設定好位置，因此保證各種飼料的混合比，再各類飼料添加完成后，通過控制器啟動混料程序，此時各個電動閥門打開，加料斗內的飼料經加料通道進入混料腔，同時絞龍驅動馬達將混料腔內的飼料進行內部循環傳送，實現對飼料的混合，根據設定時間完成混料程序后，絞龍驅動馬達反轉，將混料腔內的飼料經排料槽向飼料槽內排出，在該過程中，控制器還通過橫滑裝置控制飼料槽橫移，從而使混合后的飼料能均勻的鋪撒在飼料槽內，根據對周圍設施的結構設計，在飼料槽的橫滑過程中，飼料槽可移入飼養圈內，從而實現對養殖動物的定時飼喂，而在飼喂完成后，還可以繼續通過控制器使飼料槽向回滑出飼養圈，從而完成對飼料槽的清理。在混料過程中，控制器還啟動攪拌馬達，并通過攪拌軸上的攪拌齒對混料腔內的飼料進行攪拌，從而提高了飼料的混合攪拌效率?；瑒又羔樐芊€定的固定在適當的刻度為位置，從而為飼養員在飼料添加過程中給出清晰準確的提示。控制器通過對步進電機的控制來實現飼料槽的滑行速度，從而滿足飼料槽內飼料拋撒投放厚度的調節，從而保證飼料能夠均勻的平鋪。

技術特征：

1.一種養殖用飼料供給器，其特征在于,包括：

2.根據權利要求1所述的一種養殖用飼料供給器，其特征在于：所述混料腔(1)內對應所述絞龍槽(2)上方設有攪拌空間(12)，并且所述混料腔(1)設有貫穿所述攪拌空間(12)的攪拌軸(13)，所述攪拌軸(13)外側壁設有多個攪拌齒(14)，所述混料腔(1)外部設有與所述攪拌軸(13)連接的攪拌馬達(15)，所述攪拌馬達(15)與所述攪拌軸(13)連接，并且所述攪拌馬達(15)與所述控制器電性連接。

3.根據權利要求1所述的一種養殖用飼料供給器，其特征在于：各個所述加料通道(7)分別設有電動閥門(16)，各個所述電動閥門(16)分別與所述控制器電性連接。

4.根據權利要求1所述的一種養殖用飼料供給器，其特征在于：所述透窗(9)的一側縱置有滑桿(17)，所述滑動指針(10)通過滑槽配合在所述滑桿(17)上，并且所述滑槽內設有與所述滑桿(17)外側壁摩擦配合的膠塊。

5.根據權利要求1所述的一種養殖用飼料供給器，其特征在于：所述橫滑裝置包括臺座(18)，以及設置在所述臺座(18)上的一對滑軌(19)，所述飼料槽(11)通過滑塊與所述滑軌(19)配合，并且所述步進電機(20)設有絲杠，所述飼料槽(11)設有與所述絲杠配合的螺母，所述步進電機(20)與所述控制器電性連接。

技術總結
本技術涉及養殖設備技術領域，具體涉及一種養殖用飼料供給器，其包括：混料腔，混料腔水平設置，并且混料腔的兩側分別設有多個進料口，混料腔底部延長度方向設有絞龍槽，絞龍槽內設有傳送絞龍，混料腔外部設有絞龍驅動馬達，絞龍槽的一端設有排料槽；加料斗，加料斗為多個設置，并分布于混料腔的兩側，各個加料斗底部設有與進料口聯通的加料通道，各個加料斗頂部設有加料口，并且各個加料斗外側壁分別設有縱置的透窗，以及分布透窗一側的滑動指針；本技術通過滑動指針的指示標識，實現各個飼料組分的定量添加，并在傳送絞龍的作用下使各種飼料組分在混料腔內進行混合攪拌，最終通過傳送絞龍的反轉將飼料均勻定量的拋撒在飼料槽內。

技術研發人員：杜德利,趙墨寒,杜偉豪
受保護的技術使用者：武漢市天健農業發展有限公司
技術研發日：20240725
技術公布日：2025/4/24
