本技術涉及釣魚輔助用具，特別涉及一種防脫式釣魚擋針。

背景技術：

1、釣魚是捕捉魚類的一種方法，準備好魚竿、誘餌、魚線、魚鉤等工具，等待魚咬住魚鉤后，然后提起魚竿，再將魚轉移到魚護之中，魚護主要的作用是將我們垂釣到的魚暫時養起來，避免其缺氧死亡，在將魚與魚鉤分離放入魚護的過程中，就會使用到擋針，擋針又名脫鉤器，由針條和緊固結構構成，首先在使用擋針之前需要將擋針的緊固結構與魚護頂部的不銹鋼圈之間進行固定，再將中魚的鉤子搭在擋針上，下壓或是拉一下魚線，魚就會自動與魚鉤脫離，掉入至魚護之中，其次在使用的擋針的過程中在面對不同的種類和質量的魚時，還需要及時的更換不同硬度和尺寸的針條。

2、經過檢索發現，專利號為cn202322204795.5的中國實用新型專利公開了一種擋針，包括擋針本體和底座，底座置于魚護開口環上，擋針本體和延長擺桿的一端固定連接，底座和延長擺桿的另一端轉動連接，延長擺桿的長邊和擋針本體的軸向不共線，擋針本體靠近魚護一側設置，延長擺桿和底座內同時貫穿設置有用于限制延長擺桿轉動的抵觸螺栓一，抵觸螺栓一和底座螺紋連接，通過轉動擋針本體，將擋針本體的高度設置得高于魚護開口環所在平面，擋針本體所在平面和魚護開口環所在平面之間留有空間，便于使用者在卸魚時，手無需伸入到魚護內部，這樣使用者的手部可以進行充分的下壓和轉動，進而帶動魚鉤轉動，從而讓魚鉤和魚相分離，提高卸魚的成功率。

3、但在實際運用過程中，發現上述現有技術依然存在一些不足之處，例如：

4、1.當通過扶穩螺栓將擋針與魚護固定，這種固定的原理利用擋針將魚護夾住，一側利用螺栓另一側利用側壁，二者之間的夾緊力使擋針完成固定，因此力的方向是從魚護的兩側向魚護內部，但在實際使用中，經歷一次一次的碰觸，對固定部位之間力平衡不斷產生影響，并且也會存在安裝不當?shù)那闆r，這都會導致?lián)踽樑c魚護之間發生脫離，脫離之后擋針會掉入水中難以尋找，造成損失。

5、2.上述公開的現有技術無法滿足及時和方便的更換不同硬度和尺寸的針條的要求，因此無法適應不同種類和質量的魚，導致?lián)踽樳m用性偏低。

技術實現思路

1、本實用新型的目的在于提供一種防脫式釣魚擋針，采用本裝置進行工作，從而解決了上述背景技術中擋針與魚護發生脫落，導致?lián)踽榿G失造成損失以及不能根據魚的種類和質量更換不通過針條的問題。

2、為達到上述目的，本實用新型提供的技術方案為：一種防脫式釣魚擋針，包括擋針本體，所述擋針本體的一側開設有能夠通過魚護頂部不銹鋼圈的缺口，所述缺口的上方開設有螺紋孔，所述螺紋孔內部螺接有緊固螺栓，所述擋針本體的一端為接觸端，另一端為鉸接端，所述接觸端和鉸接端之間設置有卡扣柱，所述卡扣柱的一端與鉸接端之間鉸接連接，另一端與所述接觸端抵接，所述鉸接端與卡扣柱之間設置有使卡扣柱可以回彈的扭簧，所述擋針本體遠離緊固螺栓的一側開設有安裝孔，所述安裝孔內可插拔設置有針條，所述針條與所述擋針本體之間設置有用于固定針條的卡接組件。

3、優選的，所述擋針本體為“c”字型結構。

4、優選的，所述緊固螺栓的靠近所述擋針本體內部的一端設置有墊片。

5、優選的，所述扭簧的一端與鉸接端插接連接，另一端與卡扣柱的內部插接連接。

6、優選的，所述針條靠近卡接組件的一端開設有限位槽，所述卡接組件包括頂針，所述頂針的端部與限位槽相適配，所述頂針的底部設置有彈簧，所述彈簧的一端與所述頂針固定連接，另一端固定連接有安裝塊，所述安裝塊與所述擋針本體之間通過螺紋固定連接，所述安裝塊的內部滑動連接有連桿，所述連桿的一端穿過彈簧內部與所述頂針的底部固定連接，另一端固定連接有拉動塊。

7、與現有技術相比，本實用新型的有益效果如下：

8、1.通過在擋針本體的接觸端和鉸接端之間設置卡扣柱，卡扣柱與鉸接端鉸接，并且二者之間還設置有扭簧，用于實現卡扣柱回彈到原位，使得由卡扣柱和擋針本體將魚護不銹鋼鋼圈包圍，即使由于安裝失誤或者是使用過程中不斷的對緊固螺栓的緊固部位造成沖擊產生的擋針掉落，都不會使其脫離魚護，防止擋針掉入水中難以尋找的情況發生，有效避免發生擋針在使用過程中造成脫落丟失的現象。

9、2.通過設置卡接組件，利用頂針對限位槽的限制卡位作用，對針條實現固定安裝，當需要更換原有針條時，用手指向外拉拽拉動塊，拉動塊帶動連桿移動，進而克服彈簧的彈力使得頂針向下移動，針條和卡接組件之間的卡接關系解除，針條可以順利從安裝孔中拔出，然后更換新的針條，滿足了及時和方便的更換不同硬度和尺寸的針條的要求，使擋針能夠適應不同種類和質量的魚，提高了擋針的適用性。

技術特征：

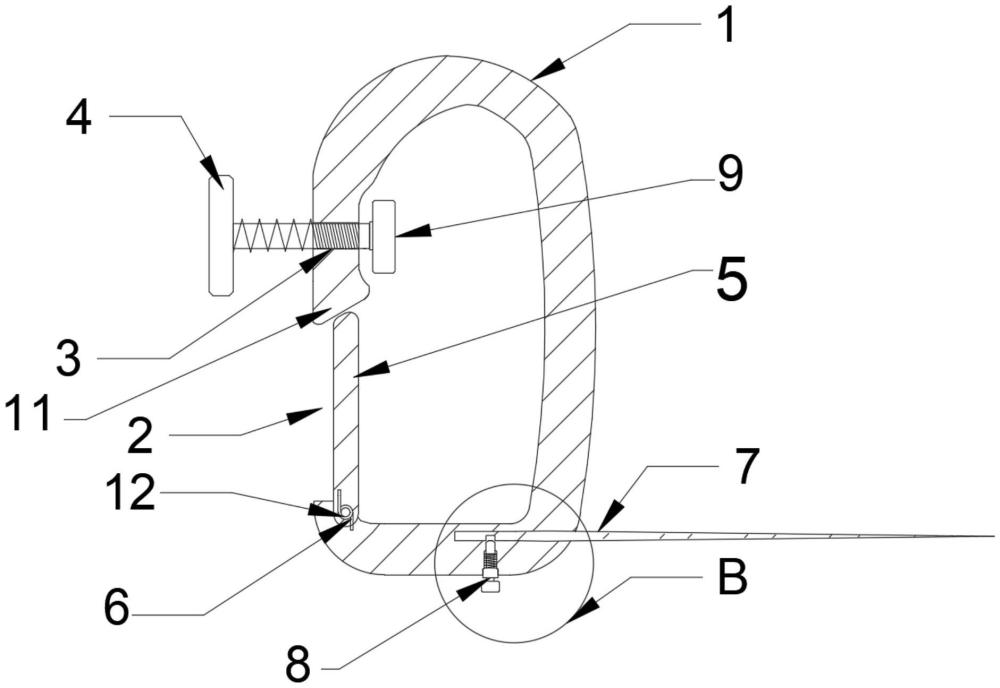

1.一種防脫式釣魚擋針，包括擋針本體(1)，所述擋針本體(1)的一側開設有能夠通過魚護頂部不銹鋼圈的缺口(2)，所述缺口(2)的上方開設有螺紋孔(3)，所述螺紋孔(3)內部螺接有緊固螺栓(4)，其特征在于：所述擋針本體(1)的一端為接觸端(11)，另一端為鉸接端(12)，所述接觸端(11)和鉸接端(12)之間設置有卡扣柱(5)，所述卡扣柱(5)的一端與鉸接端(12)之間鉸接連接，另一端與所述接觸端(11)抵接，所述鉸接端(12)與卡扣柱(5)之間設置有使卡扣柱(5)回彈的扭簧(6)，所述擋針本體(1)遠離緊固螺栓(4)的一側開設有安裝孔，所述安裝孔內可插拔設置有針條(7)，所述針條(7)與所述擋針本體(1)之間設置有用于固定針條(7)的卡接組件(8)。

2.根據權利要求1所述的一種防脫式釣魚擋針，其特征在于：所述擋針本體(1)為“c”字型結構。

3.根據權利要求1所述的一種防脫式釣魚擋針，其特征在于：所述緊固螺栓(4)的靠近所述擋針本體(1)內部的一端設置有墊片(9)。

4.根據權利要求1所述的一種防脫式釣魚擋針，其特征在于：所述扭簧(6)的一端與鉸接端(12)插接連接，另一端與卡扣柱(5)的內部插接連接。

5.根據權利要求1所述的一種防脫式釣魚擋針，其特征在于：所述針條靠近卡接組件(8)的一端開設有限位槽(81)，所述卡接組件(8)包括頂針(82)，所述頂針(82)的端部與限位槽(81)相適配，所述頂針(82)的底部設置有彈簧(83)，所述彈簧(83)的一端與所述頂針(82)固定連接，另一端固定連接有安裝塊(84)，所述安裝塊(84)與所述擋針本體(1)之間通過螺紋固定連接，所述安裝塊(84)的內部滑動連接有連桿(85)，所述連桿(85)的一端穿過彈簧(83)內部與所述頂針(82)的底部固定連接，另一端固定連接有拉動塊(86)。

技術總結
本技術公開了一種防脫式釣魚擋針，包括擋針本體，擋針本體的一側開設有能夠通過魚護頂部不銹鋼圈的缺口，缺口的上方開設有螺紋孔，螺紋孔內部螺接有緊固螺栓，擋針本體的一端為接觸端，另一端為鉸接端，接觸端和鉸接端之間設置有卡扣柱，卡扣柱的一端與鉸接端之間鉸接連接，另一端與接觸端抵接，鉸接端與卡扣柱之間設置有使卡扣柱可以回彈的扭簧，所述安裝孔內可插拔設置有針條，針條與擋針本體之間設置有用于固定針條的卡接組件，通過在設置可回彈的卡扣柱，防止發生擋針掉落的情況，又通過設置卡接組件使針條和擋針本體之間實現快速的安裝、拆卸和更換，提高了擋針的適用性。

技術研發人員：馬季
受保護的技術使用者：濰坊展驥戶外用品有限公司
技術研發日：20240726
