本技術涉及兔子養殖裝置，具體涉及一種便于排泄物清理的兔子養殖裝置。

背景技術：

1、兔子為草食動物，既可以家養，也可以在養殖場大規模飼養。養殖場大規模飼養需要考慮很多，特別是衛生情況，如果養殖場內的衛生條件很差，兔子的排泄物沒有得到及時清除，細菌和病菌就很容易滋生繁殖，可能造成兔子成群生病，對養殖戶的經濟造成損失。

2、授權公告號為cn216853373u的中國專利公開了一種便于排泄物清理的兔子養殖裝置，包括底座、清糞單元和兔籠。底座內側設置糞污收集槽，糞污收集槽與底座滑動連接；清糞單元設置在底座頂部，底部與底座頂部固定連接，糞箱設置在底座頂部，底部與底座頂部固定連接，底部設置與底座連通的通孔；除糞組件設置在糞箱內部，頂部與糞箱頂部中心固定連接，底部繞糞箱中心旋轉清糞，噴洗組件包括驅動機構和多個噴水管，驅動機構設置于糞箱后端外部并與糞箱固定連接，多個噴水管一端與驅動機構底部固定連接，另一端穿過糞箱伸入糞箱內部，對糞箱底部進行沖洗；兔籠為網格結構，設置在糞箱頂部，底部與糞箱頂部固定連接，前端設置投喂槽。該裝置具有實現自動清糞功能。

3、但是，上述專利中的技術方案存在如下不足之處：上述方案的結構較為復雜，且只能清理一個兔籠，造價成本較高，不適用于養殖場。

技術實現思路

1、本實用新型目的是針對背景技術中存在的問題，提出一種便于排泄物清理的兔子養殖裝置。

2、本實用新型的技術方案：一種便于排泄物清理的兔子養殖裝置，包括主體、電機、傳動輥和兔籠；

3、主體的剖面為u形；傳動輥設有兩個，兩個傳動輥均轉動連接主體，任意一個傳動輥傳動連接電機；電機連接主體；兩個傳動輥上過盈套設有輸送帶；輸送帶的兩端均伸出主體兩側的開口；主體的一側上設有用于沖洗輸送帶的沖洗機構和用于將輸送帶上的排泄物刮掉的刮板機構；兔籠設有多個，多個兔籠沿輸送帶的長度方向放置在主體上；輸送帶位于多個兔籠的正下方；每個兔籠上均設有食槽。

4、優選的，輸送帶朝向刮板機構的一端向下傾斜；輸送帶的外周面上沿其外周方向并排設有兩個彈性擋板；多個兔籠在輸送帶上的投影均位于兩個彈性擋板之間。

5、優選的，還包括導板；導板包括水平板和傾斜板；水平板的一端連接主體，傾斜板一端和水平板的另一端連接，傾斜板朝向遠離水平板的一側向下傾斜；水平板上設有多個用于放置兔籠的限位槽，限位槽和兔籠一一對應；導板設有兩個，兩個導板對稱分布。

6、優選的，沖洗機構包括放置板、水箱和水泵；

7、放置板為內部中空結構；放置板連接主體；放置板的下端面安裝有多個噴嘴；水箱和水泵均安裝在放置板上，水箱內存有消毒沖洗液；水泵的進液端連通水箱的內部；水泵的出液端、放置板的內部和多個噴嘴依次連通。

8、優選的，刮板機構包括安裝架、連接桿和刮板；

9、安裝架的兩端均設有固定件；固定件通過螺栓配合連接主體；連接桿設有兩個，兩個連接桿的一端均連接安裝架朝向輸送方向的端面上，另一端均與刮板連接；刮板向下傾斜且刮板的上端貼合輸送帶的外端面。

10、優選的，刮板的兩端均設有側板且刮板的寬度值朝向遠離輸送帶的方向逐漸減小。

11、優選的，其特征在于，兔籠包括墊板、限位板和籠片；

12、籠片設有五個，五個籠片可拆卸連接并圍成下端開口的方體結構，限位板設置在方體結構的開口處，限位板的上方通過鐵絲可拆卸連接有墊板；墊板、方體結構和限位板的投影形狀相同。

13、與現有技術相比，本實用新型的上述技術方案具有如下有益的技術效果：

14、本實用新型中兔子的排泄物從兔籠落到輸送帶上，當輸送帶上的排泄物需要清理時只需要開啟電機，輸送帶即可進行轉動，輸送帶上的排泄物即可落入一側的排泄物收集倉內；導板的設置不僅能讓排泄物更好的落到輸送帶上，同時導板上設置的限位槽能將兔籠的位置進行固定，避免因兔子活動導致兔籠的位置發生偏移，且此種固定方式簡單，方便工人定時將兔籠拆卸進行清洗維護；沖洗機構通過對輸送帶進行培林消毒沖洗液，能讓輸送帶上的排泄物更容易的被刮板機構刮下，同時能對輸送帶的表面進行消毒，避免細菌滋生；最上方的籠片與一側相鄰的籠片轉動連接，與另一側的籠片通過鎖扣連接，進而能打開上層的籠片拿取兔子，此種固定方式非常簡單，方便工人打開兔籠對兔子進行觀察以及清理兔籠的內部刮板的一側貼合輸送帶表面，當設備啟動時輸送帶的表面和刮板相對運動，刮板能將輸送帶上的排泄物快速刮離，避免有部分排泄物粘連在輸送帶上影響衛生。

技術特征：

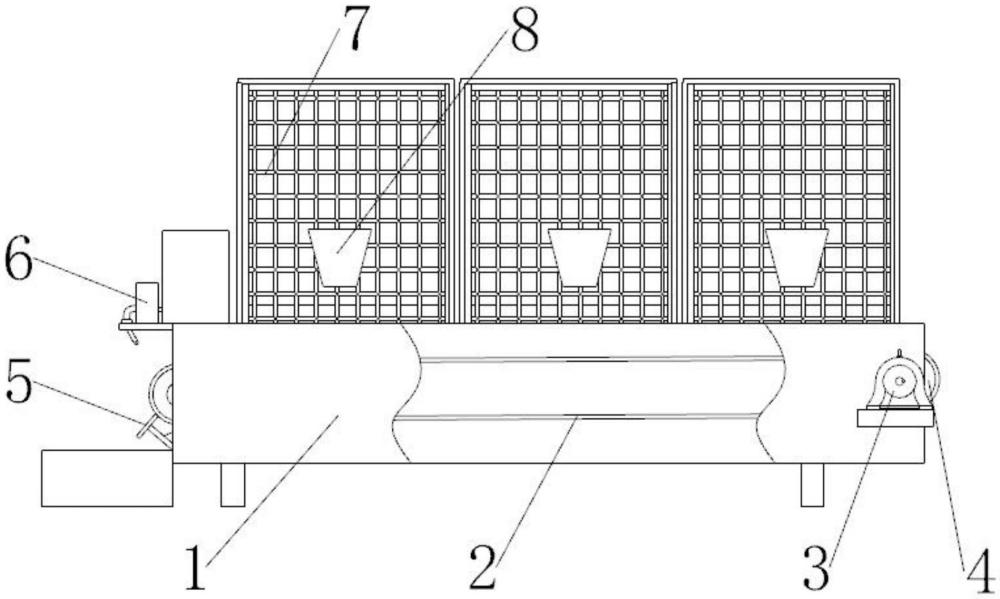

1.一種便于排泄物清理的兔子養殖裝置，其特征在于，包括主體(1)、電機(3)、傳動輥(4)和兔籠(7)；

2.根據權利要求1所述的一種便于排泄物清理的兔子養殖裝置，其特征在于，輸送帶(2)朝向刮板機構(5)的一端向下傾斜；輸送帶(2)的外周面上沿其外周方向并排設有兩個彈性擋板；多個兔籠(7)在輸送帶(2)上的投影均位于兩個彈性擋板之間。

3.根據權利要求1所述的一種便于排泄物清理的兔子養殖裝置，其特征在于，還包括導板(9)；導板(9)包括水平板和傾斜板；水平板的一端連接主體(1)，傾斜板一端和水平板的另一端連接，傾斜板朝向遠離水平板的一側向下傾斜；水平板上設有多個用于放置兔籠(7)的限位槽，限位槽和兔籠(7)一一對應；導板(9)設有兩個，兩個導板(9)對稱分布。

4.根據權利要求1所述的一種便于排泄物清理的兔子養殖裝置，其特征在于，沖洗機構(6)包括放置板(61)、水箱(63)和水泵(64)；

5.根據權利要求1所述的一種便于排泄物清理的兔子養殖裝置，其特征在于，刮板機構(5)包括安裝架(51)、連接桿(52)和刮板(54)；

6.根據權利要求5所述的一種便于排泄物清理的兔子養殖裝置，其特征在于，刮板(54)的兩端均設有側板且刮板(54)的寬度值朝向遠離輸送帶(2)的方向逐漸減小。

7.根據權利要求1所述的一種便于排泄物清理的兔子養殖裝置，其特征在于，兔籠(7)包括墊板(71)、限位板(72)和籠片(73)；

技術總結
本技術涉及兔子養殖裝置技術領域，具體為一種便于排泄物清理的兔子養殖裝置，包括主體、電機、傳動輥和兔籠；主體的剖面為U形；傳動輥設有兩個，兩個傳動輥上過盈套設有輸送帶；主體的一側上設有用于沖洗輸送帶的沖洗機構和用于將輸送帶上的排泄物刮掉的刮板機構；多個兔籠放置在主體上。本技術兔子的排泄物從兔籠落到輸送帶上，當輸送帶上的排泄物需要清理時只需要開啟電機，輸送帶即可相對刮板機構進行運動，輸送帶上的排泄物被刮板刮下并落入一側的排泄物收集倉內；沖洗機構通過對輸送帶進行噴淋消毒沖洗液，能讓輸送帶上的排泄物更容易的被刮板機構刮下，同時能對輸送帶的表面進行消毒，避免細菌滋生。

技術研發人員：嚴加森
受保護的技術使用者：浙江麗水渝景農業開發有限公司
技術研發日：20240730
技術公布日：2025/3/20
