本技術涉及釣魚組件，具體為一種釣魚用逗釣漂。

背景技術：

1、釣魚是捕捉魚類的一種常見方法，而釣魚的主要工具有釣桿、魚線以及魚餌等，釣桿一般由竹子或塑料輕而有力的桿狀物質制成，釣桿和魚餌用魚線進行連接，根據不同的魚的喜好，通過將魚餌直接掛在魚線的魚鉤上，繼而進行垂釣。

2、然而，當魚鉤拋入水池之后，有時魚不吃鉤，因此需要對其進行指引挑逗，繼而才能方便后續的上魚，而目前市面存在的釣魚自動逗釣方案是直接釣魚者手動抬起魚竿或者用機械驅動整個魚竿抬起放下實現釣魚逗釣，能耗大，體積大笨重，并且使用受條件限制，攜帶不便且負荷重易壞，所以無法推廣使用，因此，基于上述釣魚時存在的問題，我們提出了一種釣魚用逗釣漂。

技術實現思路

1、本實用新型提供了一種釣魚用逗釣漂，解決了上述背景技術所提出的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種釣魚用逗釣漂，包括魚漂漂身以及設置在魚漂漂身內部的魚漂漂腳，所述魚漂漂腳延伸至魚漂漂身的外部，在所述魚漂漂身的內部設置有與其一體成型的固定管道，并且在魚漂漂身與固定管道之間有容置腔體，容置腔體中設置有電磁線圈，所述固定管道的管道中套裝有可在其內部進行上下活動的鐵質圓柱體，鐵質圓柱體的底端與魚漂漂腳相連接，并且在魚漂漂身的內部還安裝有位于固定管道上方的控制組件，控制組件可控制電磁線圈通斷電產生磁力驅動鐵質圓柱體在固定管道的內部進行移動。

3、作為本申請一種釣魚用逗釣漂進一步的，所述控制組件包括電路板、電池、儲能電容以及開關機按鈕，在所述魚漂漂身的內部安裝有電路板，并且在魚漂漂身中安裝有對電路板供電的電池，所述電路板的下方固定有在魚漂漂身內部的儲能電容，儲能電容與電路板之間通過導線電性連接，同時在電路板的上方還連接有控制器開關的開關機按鈕。

4、作為本申請一種釣魚用逗釣漂進一步的，所述電路板通過導線與電磁線圈之間電性連接，并且在電路板上設置有微型處理器控制電池升壓電路及儲能電容驅動。

5、作為本申請一種釣魚用逗釣漂進一步的，所述電池的上方連接有充電口，通過充電口對其進行充電。

6、作為本申請一種釣魚用逗釣漂進一步的，所述魚漂漂身的上方螺紋套裝有尾蓋，并且尾蓋與魚漂漂腳之間設置有密封圈。

7、作為本申請一種釣魚用逗釣漂進一步的，所述固定管道的內腔光滑，并且魚漂漂身的下方與魚漂漂腳之間可相對滑動，同時鐵質圓柱體的直徑值大于魚漂漂腳的直徑值，當滑動時鐵質圓柱體始終處于固定管道的內腔中。

8、本實用新型具備以下有益效果：

9、該釣魚用逗釣漂，通過在魚漂漂身的內部設置控制組件，利用控制組件使電磁線圈產生磁力，繼而帶動鐵質圓柱體進行移動，繼而帶動與其連接的魚線魚鉤按一定頻率運動，模擬落水昆蟲動態吸引魚吞食，便于魚類上鉤，更加容易攜帶和推廣使用。

技術特征：

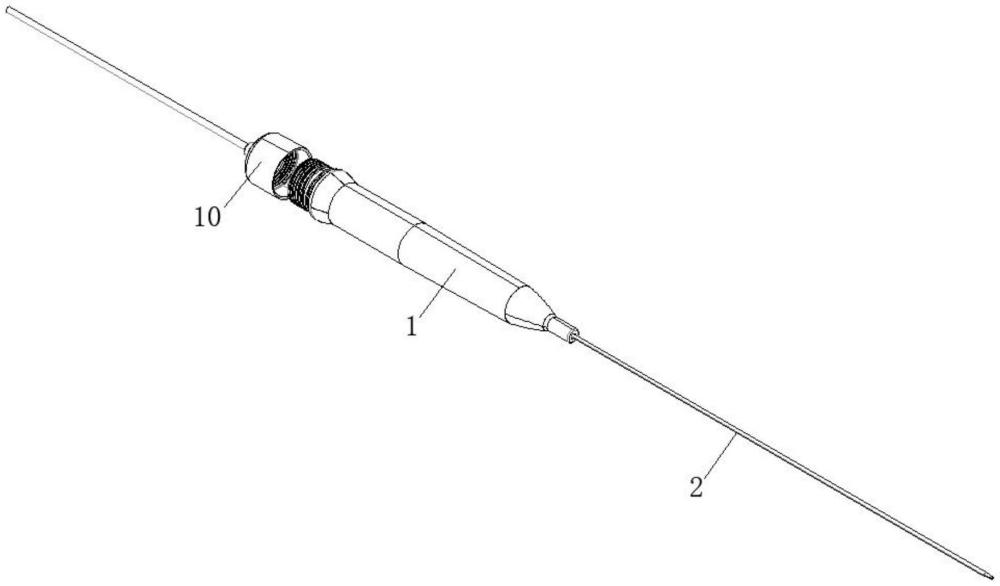

1.一種釣魚用逗釣漂，包括魚漂漂身(1)以及設置在魚漂漂身(1)內部的魚漂漂腳(2)，所述魚漂漂腳(2)延伸至魚漂漂身(1)的外部，其特征在于：在所述魚漂漂身(1)的內部設置有與其一體成型的固定管道(3)，并且在魚漂漂身(1)與固定管道(3)之間有容置腔體，容置腔體中設置有電磁線圈(4)，所述固定管道(3)的管道中套裝有可在其內部進行上下活動的鐵質圓柱體(5)，鐵質圓柱體(5)的底端與魚漂漂腳(2)相連接，并且在魚漂漂身(1)的內部還安裝有位于固定管道(3)上方的控制組件，控制組件可控制電磁線圈(4)通斷電產生磁力驅動鐵質圓柱體(5)在固定管道(3)的內部進行移動。

2.根據權利要求1所述的一種釣魚用逗釣漂，其特征在于：所述控制組件包括電路板(6)、電池(7)、儲能電容(8)以及開關機按鈕(9)，在所述魚漂漂身(1)的內部安裝有電路板(6)，并且在魚漂漂身(1)中安裝有對電路板(6)供電的電池(7)，所述電路板(6)的下方固定有在魚漂漂身(1)內部的儲能電容(8)，儲能電容(8)與電路板(6)之間通過導線電性連接，同時在電路板(6)的上方還連接有控制器開關的開關機按鈕(9)。

3.根據權利要求2所述的一種釣魚用逗釣漂，其特征在于：所述電路板(6)通過導線與電磁線圈(4)之間電性連接，并且在電路板(6)上設置有微型處理器控制電池升壓電路及儲能電容驅動。

4.根據權利要求3所述的一種釣魚用逗釣漂，其特征在于：所述電池(7)的上方連接有充電口(11)，通過充電口(11)對其進行充電。

5.根據權利要求1所述的一種釣魚用逗釣漂，其特征在于：所述魚漂漂身(1)的上方螺紋套裝有尾蓋(10)，并且尾蓋(10)與魚漂漂腳(2)之間設置有密封圈。

6.根據權利要求1所述的一種釣魚用逗釣漂，其特征在于：所述固定管道(3)的內腔光滑，并且魚漂漂身(1)的下方與魚漂漂腳(2)之間可相對滑動，同時鐵質圓柱體(5)的直徑值大于魚漂漂腳(2)的直徑值，當滑動時鐵質圓柱體(5)始終處于固定管道(3)的內腔中。

技術總結
本技術公開了一種釣魚用逗釣漂，涉及釣魚組件技術領域，具體為一種釣魚用逗釣漂，包括魚漂漂身以及設置在魚漂漂身內部的魚漂漂腳，所述魚漂漂腳延伸至魚漂漂身的外部，在所述魚漂漂身的內部設置有與其一體成型的固定管道，并且在魚漂漂身與固定管道之間有容置腔體，容置腔體中設置有電磁線圈，所述固定管道的管道中套裝有可在其內部進行上下活動的鐵質圓柱體，鐵質圓柱體的底端與魚漂漂腳相連接。該釣魚用逗釣漂，通過在魚漂漂身的內部設置控制組件，利用控制組件使電磁線圈產生磁力，繼而帶動鐵質圓柱體進行移動，繼而帶動與其連接的魚線魚鉤按一定頻率運動，模擬落水昆蟲動態吸引魚吞食，便于魚類上鉤，更加容易攜帶和推廣使用。

技術研發人員：王旭春
受保護的技術使用者：王旭春
技術研發日：20240621
技術公布日：2025/3/20
