本發明涉及播種機，具體為一種高粱花生間作播種施肥機。

背景技術：

1、在播種機領域，高粱和花生間作種植模式因能充分利用土地資源、提高經濟效益而逐漸受到廣泛關注；傳統的高粱花生間作播種施肥作業多依賴人工或簡單的農用機具，存在諸多弊端；人工播種施肥效率極其低下，耗費大量人力成本，且難以保證播種與施肥的均勻性，容易導致作物生長參差不齊，影響最終產量；即便使用一些簡易機具，往往功能單一，例如僅具備簡單的開溝與播種功能，無法同時兼顧高粱和花生兩種種子的精準、有序投放，也不能在播種時同步實現高效施肥，更缺少對種子的清潔處理以及對下料過程的有效管控；此外，在種子下料和肥料施用過程中，常因缺乏合理的緩沖與防堵塞設計，致使種子在下料口堵塞堆積，肥料分布不均，甚至出現種子和肥料因下落速度過快脫離預設位置，影響種植效果，而且傳統方式也難以避免雜質對種子發芽的不良影響；本專利旨在針對這些問題，研發一種高粱花生間作播種施肥機，以實現高效、精準、穩定的播種施肥作業，滿足現代農業生產需求。

技術實現思路

1、本申請實施例提供一種高粱花生間作播種施肥機，主要目的在于實現高效、精準、穩定的播種施肥作業。

2、為實現上述目的，本申請實施例了一種高粱花生間作播種施肥機，包括設備牽引架，還包括：

3、雙槽位種子倉，固定安置在所述設備牽引架上，所述雙槽位種子倉用于放置高粱和花生種子，所述雙槽位種子倉中每個槽位底端設置有多個種子下料口；

4、肥料存儲倉，固定安置在所述雙槽位種子倉旁，所述肥料存儲倉底端設置有多個肥料下料口；

5、有序下料組件，設置在所述雙槽位種子倉的兩個槽位底壁上，以及肥料存儲倉的底壁上；

6、氣動清潔組件，所述氣動清潔組件的氣體輸出端位于所述雙槽位種子倉的每個槽位的內腔底端，用于對播種前的種子提供清潔；

7、動力裝置，與地面接觸，所述動力裝置的動力輸出端連接于所述有序下料組件，以及氣動清潔組件；

8、多個前開溝播種組件，等距設置在所述設備牽引架的底端前側；每個所述前開溝播種組件連接在位于前側的所述雙槽位種子倉的內腔；

9、多個后開溝播種組件，等距設置在所述設備牽引架的底端后側；每個所述后開溝播種組件連接在位于后側的所述雙槽位種子倉的內腔；

10、其中，所述前開溝播種組件和/或后開溝播種組件還連接于肥料存儲倉，所述氣動清潔組件的氣體輸送通道經過所述前開溝播種組件和/或后開溝播種組件。

11、在一種可行的實施方式中，所述肥料存儲倉以及雙槽位種子倉的內腔中還設置有：擾動桿整體呈螺旋絲狀形態，所述擾動桿位于所述肥料下料口以及兩個槽位內的多個種子下料口處，所述擾動桿的端部連接于所述動力裝置的輸出端；噴氣清潔管固定貼合在至少一個所述槽位的內底上，所述噴氣清潔管的進氣端與所述氣動清潔組件的輸出端相連接。

12、在一種可行的實施方式中，所述有序下料組件包括水平軸，還包括：多個扣合座分別固定扣合在全部的所述種子下料口以及肥料下料口上；送料輥設置在所述扣合座的內腔中，所述送料輥與所述水平軸同軸設置，每個所述送料輥上均設置有沿圓周方向開設的下料槽。

13、在一種可行的實施方式中，所述動力裝置包括：兩個連接臂固定安置在雙槽位種子倉的側壁上；驅動輪能夠轉動的設置在所述連接臂中較低一端的端部上，所述驅動輪用于與地面接觸；第一傳動輪固定套設在所述驅動輪中部的軸體上；多個第二傳動輪固定套設在所述水平軸的端部上；三個第三傳動輪分別固定套設在三個所述水平軸的端部上；三個第四傳動輪分別固定連接在所述擾動桿的端部上；其中，三個所述第三傳動輪之間傳動連接且同步旋轉，三個所述第四傳動輪之間傳動連接且同步旋轉，所述第一傳動輪與所述第二傳動輪之間傳動連接。

14、在一種可行的實施方式中，所述氣動清潔組件包括：氣筒固定安置在兩個所述驅動輪之間，且所述氣筒為中空狀態；往復絲桿能夠轉動的設置在所述氣筒內腔中部位置，所述往復絲桿的兩端還固定連接在所述驅動輪的中部；活塞能夠沿所述氣筒長度方向移動的設置在所述氣筒的內腔中，并通過絲桿螺母活動套設在所述往復絲桿的外壁上；兩個進氣單向閥固定安裝在所述氣筒的兩端端部上；兩個供氣管分別固定連接在所述氣筒的兩端端部上，兩個所述供氣管的另一端貫穿于所述前開溝播種組件和/或后開溝播種組件，并固定連接于所述噴氣清潔管的進氣端；兩個排氣單向閥固定在所述供氣管與所述氣筒的連接端部上。

15、在一種可行的實施方式中，所述前開溝播種組件和后開溝播種組件均包括：兩組種子下料管，每組所述種子下料管的頂端分別連接于所述雙槽位種子倉上的有序下料組件；連接架固定連接在所述種子下料管與所述設備牽引架之間；開溝器固定連接在所述種子下料管的底端，所述開溝器包括兩部分傾斜板構成，所述種子下料管的底端延伸至其中一個所述傾斜板的背側內。

16、在一種可行的實施方式中，所述前開溝播種組件和后開溝播種組件中的至少一者還設置有：肥料下料管，通過連接架連接于所述設備牽引架上，并位于所述種子下料管相對的另一個傾斜板上，所述肥料下料管的頂端與所述肥料下料口相連接；緩沖部固定套設在所述肥料下料管以及種子下料管之間；所述緩沖部用于降低種子以及肥料的下落速度。

17、在一種可行的實施方式中，所述緩沖部包括：連接塊通過兩端開設的卡接槽扣合連接在所述肥料下料管以及種子下料管之間，所述連接塊的內腔中設置有氣流通道，所述氣流通道與所述供氣管相連接，所述氣流通道的中部設置有收窄段，所述收窄段的直徑小于其他氣流通道的直徑；多個回吸通道沿所述肥料下料管以及種子下料管長度方向等距開設，并貫穿于所述連接塊、種子下料管以及肥料下料管。

18、在一種可行的實施方式中，所述連接塊內還設置有：調節片所述調節片能夠沿多個所述回吸通道排列方向直線移動，每個所述調節片上還設置有能夠與多個所述回吸通道位置相對應的調節孔，所述調節孔能夠與所述回吸通道錯位設置，用于調節所述回吸通道大小以及吸力。

19、在一種可行的實施方式中，所述設備牽引架的后側還設置有能夠自然下垂的覆土板，所述覆土板的寬度范圍覆蓋前開溝播種組件以及后開溝播種組件的播種以及施肥范圍。

20、本申請提供的一種高粱花生間作播種施肥機，雙槽位種子倉不僅可分類放置高粱和花生種子，而且其多個種子下料口確保種子均勻下料；有序下料組件同時負責種子與肥料下料時機及下料量，有效規避堵塞與下料不均問題；氣動清潔組件在播種時為種子清潔雜質與灰塵，顯著提高種子發芽率，同時借助氣體動力防止種子在下料口堵塞，確保下料順暢；氣動清潔組件的氣體輸送通道兼具緩沖功能，緩沖下落的種子與肥料，防止種子和肥料脫離預設下落點，進一步穩固播種施肥質量。

技術特征：

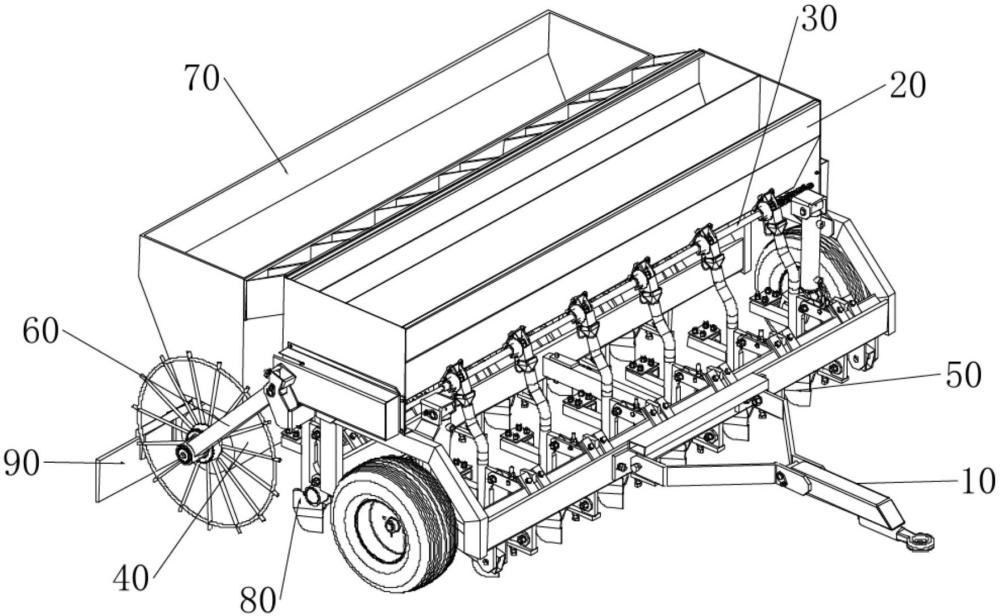

1.一種高粱花生間作播種施肥機，包括設備牽引架（10），其特征在于，還包括：

2.根據權利要求1所述的一種高粱花生間作播種施肥機，其特征在于：所述肥料存儲倉（70）以及雙槽位種子倉（20）的內腔中還設置有：

3.根據權利要求2所述的一種高粱花生間作播種施肥機，其特征在于：所述有序下料組件（30）包括水平軸（31），還包括：

4.根據權利要求3所述的一種高粱花生間作播種施肥機，其特征在于：所述動力裝置（60）包括：

5.根據權利要求4所述的一種高粱花生間作播種施肥機，其特征在于：所述氣動清潔組件（40）包括：

6.根據權利要求5所述的一種高粱花生間作播種施肥機，其特征在于：所述前開溝播種組件（50）和后開溝播種組件（80）均包括：

7.根據權利要求6所述的一種高粱花生間作播種施肥機，其特征在于：所述前開溝播種組件（50）和后開溝播種組件（80）中的至少一者還設置有：

8.根據權利要求7所述的一種高粱花生間作播種施肥機，其特征在于：所述緩沖部（84）包括：

9.根據權利要求8所述的一種高粱花生間作播種施肥機，其特征在于：所述連接塊（841）內還設置有：

10.根據權利要求1所述的一種高粱花生間作播種施肥機，其特征在于：

技術總結
本申請涉及播種機技術領域，具體公開了一種高粱花生間作播種施肥機，包括設備牽引架，還包括：雙槽位種子，固定安置在所述設備牽引架上；肥料存儲倉固定安置在所述雙槽位種子倉旁；有序下料組件設置在所述雙槽位種子倉的兩個槽位底壁上以及肥料存儲倉的底壁上；所述氣動清潔組件的氣體輸出端位于所述雙槽位種子倉的每個槽位的內腔底端，動力裝置與地面接觸，所述動力裝置的動力輸出端連接于所述有序下料組件以及氣動清潔組件；多個前開溝播種組件等距設置在所述設備牽引架的底端前側；多個后開溝播種組件等距設置在所述設備牽引架的底端后側。本發明實現高效、精準、穩定的播種施肥作業。

技術研發人員：肖繼兵,王云躍,孫占祥,李俊志,王曉東,馮良山,白偉,楊寧,吳宏生,趙沛義
受保護的技術使用者：遼寧省旱地農林研究所（遼寧省水土保持研究所、遼寧省干旱地區造林研究所）
技術研發日：
技術公布日：2025/3/20
