本發明涉及蛛毒提取，具體涉及一種蛛毒提取裝置。

背景技術：

1、對于原蛛下目蜘蛛而言，其毒液腺與螯肢的連接方式較為復雜，且毒液的排出過程不依賴單純的肌肉擠壓，更多是通過神經控制毒液釋放，這種精細的毒液排出機制使得常規的卡口式肌肉擠壓取毒方法無法有效適用，難以達到穩定、有效的毒液提取，此外，原蛛下目蜘蛛的毒液排放機制通常伴隨有特定的捕食和防御行為，進一步增加了毒液采集過程中的不確定性，因此，針對原蛛下目蜘蛛的毒液采集需要發展新的方法，以確保毒液采集的安全性和穩定性。

2、現有方法大多復雜且產率較低，需要多人共同操作，至少需要一人用鑷子夾取蜘蛛，固定蜘蛛四肢，另一人用電流刺激蜘蛛，從螯肢毒牙處取毒，且操作人員需具備一定的專業知識，給蜘蛛取毒不是一件簡單的事情，例如，動物房養的海南捕鳥蛛個頭有十幾厘米那么長，一般要3個人配合才能夠完成取毒，需從手武裝到頭，另外在進行蛛毒提取時因此亟需設計一種蛛毒提取裝置以便解決上述問題。

技術實現思路

1、本發明要解決的技術問題是：設計出簡便、高效、對蜘蛛危害性小，對操作人員安全性更高的蛛毒提取裝置。

2、本發明要解決技術問題而采取的技術方案為：一種蛛毒提取裝置，包括：基臺、離心管架、速凍盒、立桿、連接座、照明電筆以及固定鑷；

3、所述離心管架以及速凍盒均設置于基臺上，所述速凍盒底部放置有干冰；

4、所述基臺上設置有放置槽，所述放置槽中設置有阻尼轉軸，所述立桿一端套裝于阻尼轉軸外；

5、所述照明電筆包括筆桿、筆桿電連接頭、金屬絲以及照明燈，所述筆桿電連接頭安裝于筆桿一端，所述金屬絲安裝于筆桿另一端，所述照明燈可拆卸安裝于筆桿安裝有金屬絲的一端，所述筆桿上設置有金屬絲電流開關，所述照明燈上設置有照明燈開關，所述照明燈內置電池，所述筆桿電連接頭與金屬絲電流開關電性連接，所述金屬絲電流開關與金屬絲電性連接用于對金屬絲傳遞電流與否進行控制，所述照明燈開關與照明燈電性連接用于控制照明燈的開關，所述筆桿上設置有通電提示燈，所述通電提示燈分別與筆桿電連接頭以及金屬絲電性連接；

6、所述固定鑷包括鑷子本體、連接部、轉軸以及夾持限位機構，所述夾持限位機構設置于鑷子本體上用于控制鑷子本體的開合程度，所述鑷子本體通過轉軸與連接部連接，所述鑷子本體其中一個端頭朝向中心一側設置有金屬頭，所述金屬頭與連接部能夠進行電流流通，所述鑷子本體另外一個端頭朝向中心一側設置有摩擦頭；

7、所述連接座可拆卸安裝于立桿上，所述連接部與連接座可拆卸連接且連接部與連接座能夠進行電流流通；

8、所述基臺上安裝有正極電線以及負極電線，所述正極電線與筆桿電連接頭可拆卸連接且能夠進行電流流通，所述負極電線與連接座可拆卸連接且能夠進行電流流通；

9、在提取蛛毒時，將蜘蛛放置于所述鑷子本體中且通過夾持限位機構對鑷子本體的開合進行調整，手持所述照明電筆使得金屬絲與蜘蛛接觸，按動所述照明燈開關，借助所述照明燈方便觀察蜘蛛，按動所述金屬絲電流開關，使得在所述基臺、照明電筆、蜘蛛、固定鑷、連接座以及基臺之間形成電流流通，以對蜘蛛進行電刺激，使得蜘蛛產生毒液，借助外部移液槍對蛛毒進行收集，當在所述基臺、照明電筆、蜘蛛、固定鑷、連接座以及基臺之間形成電流流通，所述通電提示燈亮起。

10、作為本發明的一種優選技術方案，所述連接座包括座體，所述座體一端設置有座體電連接頭，所述負極電線與座體電連接頭可拆卸連接且能夠進行電流流通，所述座體另一端開設有螺槽，所述座體中部開設有貫通口，所述貫通口內周設置有絕緣環，所述座體通過貫通口可拆卸安裝于立桿上。

11、作為本發明的一種優選技術方案，所述連接部包括部體，所述鑷子本體通過轉軸與部體連接，所述金屬頭與部體能夠進行電流流通，所述部體與轉軸相對一側設置有螺桿，所述螺桿與螺槽螺紋連接，當所述螺桿螺紋連接于螺槽時，所述部體通過座體與座體電連接頭能夠進行電流流通。

12、作為本發明的一種優選技術方案，所述夾持限位機構包括限位套環，所述限位套環上螺紋連接有限位螺栓，所述限位套環套裝于鑷子本體上，所述限位螺栓端部穿過限位套環且與鑷子本體抵接。

13、作為本發明的一種優選技術方案，所述立桿上設置有位于連接座上方以及下方位置處的兩個限位固定機構，所述限位固定機構包括第一半環固定耳、第二半環固定耳以及緊固螺栓，所述第一半環固定耳以及第二半環固定耳通過緊固螺栓相互拼接套裝于立桿上。

14、作為本發明的一種優選技術方案，所述離心管架與速凍盒之間設置有隔板。

15、作為本發明的一種優選技術方案，所述離心管架上設置有若干離心管放置孔，所述離心管放置孔中放置有離心管。

16、作為本發明的一種優選技術方案，所述速凍盒包括放置部，所述放置部上開設有若干冷凍放置孔。

17、作文本發明的一種優選技術方案，所述速凍盒還包括干冰部，所述干冰部位于放置部下方，所述干冰部內開設有具有開口的插入槽，所述插入槽中插入有干冰盒，所述插入槽開口位置處設置有合頁門，所述干冰盒用于放置干冰。

18、作為本發明的一種優選技術方案，所述基臺上設置有工具箱。

19、本發明的有益效果體現在：

20、1、通過設置固定鑷用于對蜘蛛進行夾持，通過設置夾持限位機構，從而能夠根據蜘蛛的類型對夾持限位機構進行調整，以便固定鑷能夠適用于不同類型的蜘蛛，同時在夾持限位機構的作用下夾持蜘蛛，能夠解放工作人員的雙手，通過設置照明電筆，在照明燈的作用下能夠更好的對蜘蛛進行觀察，通過設置金屬絲，在通電的狀態下，基臺、照明電筆、蜘蛛、固定鑷、連接座以及基臺之間能夠形成電流，從而對蜘蛛進行刺激，以進行蛛毒的提取，在這個過程中，工作人員只需要一手手持照明電筆，另一只手手持外部移液槍即可進行蛛毒的提取工作，通過設置轉軸，從而能夠多角度調整鑷子本體，通過設置干冰箱以及速凍盒，配合離心管，從而能夠在完成蛛毒的提取后即可對蛛毒進行冷凍以保持其活性，本申請經優化和改良后，將操作人員由原來的多人縮少至1人便可獨立完成，蜘蛛固定、位置調節、多角度觀察、電流控制，照明優化，精準刺激，快速保存一體化，在一個小平臺上便能實現，大大減少人力資源和操作難度，使得本科生甚至普通人也能上手操作。

21、2、通過在鑷子本體其中一個端頭朝向中心一側設置金屬頭，從而確保電流回路的形成，通過在鑷子本體另一個端頭朝向中心一側設置摩擦頭，一方面有利于對蜘蛛的加持，另一方面減少部分蜘蛛在懸空夾持時恐懼造成的影響，從而確保蛛毒提取時的穩定性。

技術特征：

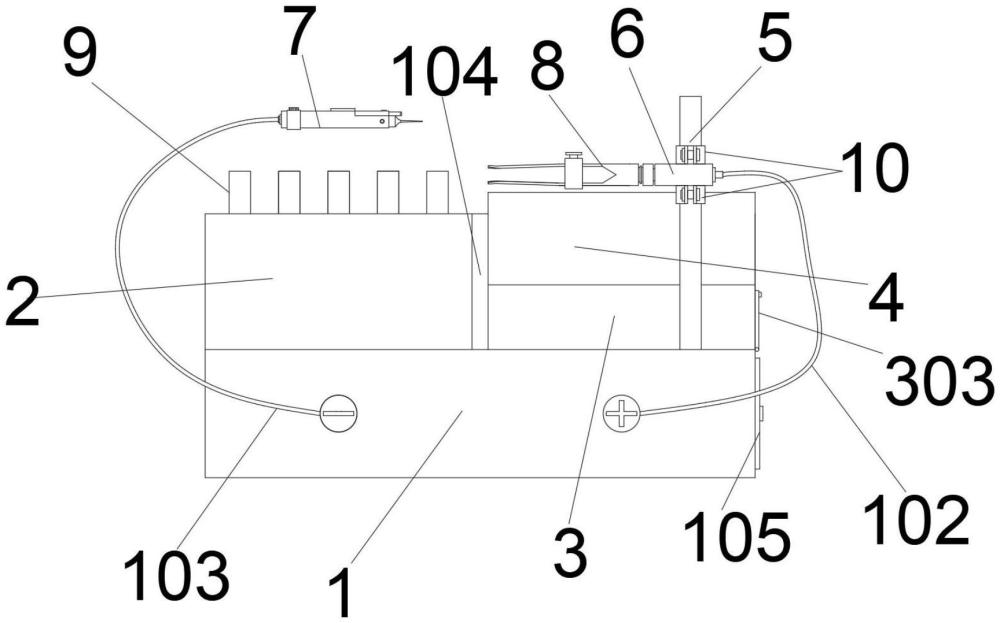

1.一種蛛毒提取裝置，包括：基臺(1)、離心管架(2)、速凍盒、立桿(5)、連接座(6)、照明電筆(7)以及固定鑷(8)，其特征在于：

2.根據權利要求1所述的一種蛛毒提取裝置，其特征在于：所述連接座(6)包括座體(601)，所述座體(601)一端設置有座體電連接頭(604)，所述負極電線(103)與座體電連接頭(604)可拆卸連接且能夠進行電流流通，所述座體(601)另一端開設有螺槽(605)，所述座體(601)中部開設有貫通口(602)，所述貫通口(602)內周設置有絕緣環(603)，所述座體(601)通過貫通口(602)可拆卸安裝于立桿(5)上。

3.根據權利要求2所述的一種蛛毒提取裝置，其特征在于：所述連接部包括部體(802)，所述鑷子本體(801)通過轉軸(804)與部體(802)連接，所述金屬頭(805)與部體(802)能夠進行電流流通，所述部體(802)與轉軸(804)相對一側設置有螺桿(803)，所述螺桿(803)與螺槽(605)螺紋連接，當所述螺桿(803)螺紋連接于螺槽(605)時，所述部體(802)通過座體(601)與座體電連接頭(604)能夠進行電流流通。

4.根據權利要求3所述的一種蛛毒提取裝置，其特征在于：所述夾持限位機構包括限位套環(806)，所述限位套環(806)上螺紋連接有限位螺栓(807)，所述限位套環(806)套裝于鑷子本體(801)上，所述限位螺栓(807)端部穿過限位套環(806)且與鑷子本體(801)抵接。

5.根據權利要求1所述的一種蛛毒提取裝置，其特征在于：所述立桿(5)上設置有位于連接座(6)上方以及下方位置處的兩個限位固定機構(10)，所述限位固定機構(10)包括第一半環固定耳(1001)、第二半環固定耳(1002)以及緊固螺栓(1003)，所述第一半環固定耳(1001)以及第二半環固定耳(1002)通過緊固螺栓(1003)相互拼接套裝于立桿(5)上。

6.根據權利要求1所述的一種蛛毒提取裝置，其特征在于：所述離心管架(2)與速凍盒之間設置有隔板(104)。

7.根據權利要求1所述的一種蛛毒提取裝置，其特征在于：所述離心管架(2)上設置有若干離心管放置孔(201)，所述離心管放置孔(201)中放置有離心管(9)。

8.根據權利要求1所述的一種蛛毒提取裝置，其特征在于：所述速凍盒包括放置部(4)，所述放置部(4)上開設有若干冷凍放置孔(401)。

9.根據權利要求8所述的一種蛛毒提取裝置，其特征在于：所述速凍盒還包括干冰部(3)，所述干冰部(3)位于放置部(4)下方，所述干冰部(3)內開設有具有開口的插入槽(301)，所述插入槽(301)中插入有干冰盒(302)，所述插入槽(301)開口位置處設置有合頁門(303)，所述干冰盒(302)用于放置干冰。

10.根據權利要求1所述的一種蛛毒提取裝置，其特征在于：所述基臺(1)上設置有工具箱(105)。

技術總結
本發明公開了一種蛛毒提取裝置，屬于蛛毒提取技術領域，包括：基臺、離心管架、速凍盒、立桿、連接座、照明電筆以及固定鑷，在提取蛛毒時，將蜘蛛放置于所述鑷子本體中且通過夾持限位機構對鑷子本體的開合進行調整，手持所述照明電筆使得金屬絲與蜘蛛接觸，按動所述照明燈開關，借助所述照明燈方便觀察蜘蛛，按動所述金屬絲電流開關，使得在所述基臺、照明電筆、蜘蛛、固定鑷、連接座以及基臺之間形成電流流通，以對蜘蛛進行電刺激，使得蜘蛛產生毒液，借助外部移液槍對蛛毒進行收集，當在所述基臺、照明電筆、蜘蛛、固定鑷、連接座以及基臺之間形成電流流通，所述通電提示燈亮起。

技術研發人員：敖藝菡,王玉行,李智,喬青,王冠杰,王瑜,劉衡,楊自忠
受保護的技術使用者：大理大學
技術研發日：
技術公布日：2025/4/24
