本發明涉及清理，具體是一種小麥播種機用的具有碎土功能壓輥結構。

背景技術：

1、壓輥位于小麥播種機的后部，其主要功能是平整和壓實播種后的土層。通過壓實土壤，可以增加土壤的密度和堅實度，從而防止土壤水分流失過快，保護土壤墑情和保持地溫，提高播種質量：

2、在濕度較大或泥土粘性較大的田地中，壓輥表面常常會沾滿泥土，影響壓土質量，有時還需要人工清除，這會影響作業效率1。因此，及時清除壓輥表面的泥土可以提高作業效率。

技術實現思路

1、本發明的目的在于提供一種小麥播種機用的具有碎土功能壓輥結構，以解決現有技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種小麥播種機用的具有碎土功能壓輥結構，包括播種設備，所述播種設備包括車斗，所述車斗上安裝有壓輥結構，所述壓輥結構包括安裝軸、傳動軸二、安裝軸外側固定安裝的三個壓輥、安裝軸一端成型的安裝槽、安裝槽內部設置的碎土針控制組件以及安裝軸與傳動軸二之間設置的傳動組件，所述壓輥上滑動安裝有多個碎土針，所述安裝軸頂部一側設置有碎土結構。

3、優選的，所述車斗一側固定安裝有連接架，所述車斗底部從左到右依次固定安裝有安裝架一、播種結構和翻土犁，所述安裝架一內部轉動安裝有車輪。

4、優選的，傳動組件包括傳動軸二外側與車斗之間轉動安裝的多個安裝架四以及兩個鏈輪，其中一個所述鏈輪固定安裝于安裝軸外側一端，兩個所述鏈輪外側套設嚙合有鏈條。

5、優選的，所述傳動軸二一端設置有正反電機，所述正反電機外側固定套設有安裝架二，所述安裝架二與車斗固定連接，另外一個所述鏈輪固定套設于正反電機輸出端。

6、優選的，所述傳動軸二外側固定安裝有三個齒輪，三個所述齒輪均嚙合有齒條，三個所述齒條之間固定安裝有安裝架五，所述安裝架五與車斗滑動連接，所述安裝架五一側與車斗之間固定安裝有氣壓缸一和兩個伸縮桿。

7、優選的，所述傳動軸二外側固定安裝有多個安裝架三，多個所述安裝架三均與安裝軸轉動連接，多個所述安裝架三一側均開設有l(wèi)形卡槽。

8、優選的，碎土針控制組件包括安裝槽內部設置的傳動軸一、外螺紋件和兩個支撐環二，所述支撐環二和外螺紋件均與傳動軸一固定連接，所述外螺紋件與安裝軸螺紋連接，所述外螺紋件一側和兩個支撐環二一側均設置有支撐環一，所述支撐環一一側固定安裝有多個減阻半球。

9、優選的，三個所述支撐環一另一側均固定安裝有儲氣氣囊，所述儲氣氣囊一端與安裝軸之間固定安裝有安裝箱，三個所述儲氣氣囊外側均設置有充氣膨脹件，所述充氣膨脹件固定安裝于安裝軸外側，三個所述充氣膨脹件分別設置于三個安裝軸內部，所述安裝箱與相鄰的充氣膨脹件之間設置有多個導氣管，所述導氣管固定插設于安裝軸上并與安裝箱固定連通。

10、優選的，所述碎土結構包括車斗底部固定安裝的導流箱、導流箱一側固定安裝的三個板組以及導流箱一端固定連接的進水管，所述導流箱一側固定安裝有多個排水管，每個板組均包括兩個刮板，所述刮板固定安裝于導流箱上。

11、優選的，所述車斗底部安裝有定位組件，所述定位組件包括滑動架、滑動架上穿設的多個安裝架六以及滑動架底部固定安裝的定位橫板，多個所述安裝架六均固定安裝于車斗底部，所述滑動架一側固定安裝有氣壓缸二，所述氣壓缸二與車斗固定連接。

12、與現有技術相比，本發明的有益效果是：

13、1、本申請，導流箱一側固定安裝的三個板組套設到三個壓輥外側，板組中兩個刮板設置于進水管兩端，此時控制正反電機工作驅動安裝軸旋轉，使多個壓輥旋轉，與壓輥外側接觸的導流箱以及壓輥兩端設置的兩個刮板對壓輥外側較為干燥的土壤進行粉碎清理，保證壓輥外側被快速的清理干凈。

14、2、本申請，控制正反電機工作之前，可以為導流箱一端固定連接的進水管連接水源，導流箱一側固定安裝有多個排水管排出量少，多個排水管起到對水增壓作用，多個排水管將水噴射到壓輥外側，隨后控制正反電機工作驅動壓輥旋轉，對壓輥外側較為濕潤的土壤進行沖洗氣流，保證壓輥外側的干凈。

15、3、本申請，根據種子播種的深度控制碎土針控制組件工作，通過外六角扳手插入外螺紋件內部操作外螺紋件旋轉，旋轉的外螺紋件帶動傳動軸一和兩個支撐環二旋轉運動，支撐環一擠壓儲氣氣囊，儲氣氣囊內部?jī)?chǔ)存的氣體通過安裝箱和多個導氣管進入充氣膨脹件內部，充氣膨脹件膨脹推動碎土針，工作人員根據播種深度控制外螺紋件旋轉時間，即可控制碎土針與壓輥外壁之間的距離，在壓輥被正反電機、鏈條、兩個鏈輪和安裝軸等結構配合驅動旋轉時，多個碎土針旋轉起到對土壤粉碎效果，壓輥對被播種結構推動覆蓋到種子上的土壤進行壓緊同時，對土壤較少粉碎，減少種子發芽的阻力，提高發芽的良品率。

技術特征：

1.一種小麥播種機用的具有碎土功能壓輥結構，包括播種設備（1），所述播種設備（1）包括車斗（11），其特征在于：所述車斗（11）上安裝有壓輥結構（2），所述壓輥結構（2）包括安裝軸（21）、傳動軸二（219）、安裝軸（21）外側固定安裝的三個壓輥（22）、安裝軸（21）一端成型的安裝槽（25）、安裝槽（25）內部設置的碎土針控制組件以及安裝軸（21）與傳動軸二（219）之間設置的傳動組件，所述壓輥（22）上滑動安裝有多個碎土針（23），所述安裝軸（21）頂部一側設置有碎土結構（3）。

2.根據權利要求1所述的一種小麥播種機用的具有碎土功能壓輥結構，其特征在于：所述車斗（11）一側固定安裝有連接架（12），所述車斗（11）底部從左到右依次固定安裝有安裝架一（13）、播種結構（16）和翻土犁（15），所述安裝架一（13）內部轉動安裝有車輪（14）。

3.根據權利要求1所述的一種小麥播種機用的具有碎土功能壓輥結構，其特征在于：傳動組件包括傳動軸二（219）外側與車斗（11）之間轉動安裝的多個安裝架四（222）以及兩個鏈輪（215），其中一個所述鏈輪（215）固定安裝于安裝軸（21）外側一端，兩個所述鏈輪（215）外側套設嚙合有鏈條（217）。

4.根據權利要求3所述的一種小麥播種機用的具有碎土功能壓輥結構，其特征在于：所述傳動軸二（219）一端設置有正反電機（216），所述正反電機（216）外側固定套設有安裝架二（218），所述安裝架二（218）與車斗（11）固定連接，另外一個所述鏈輪（215）固定套設于正反電機（216）輸出端。

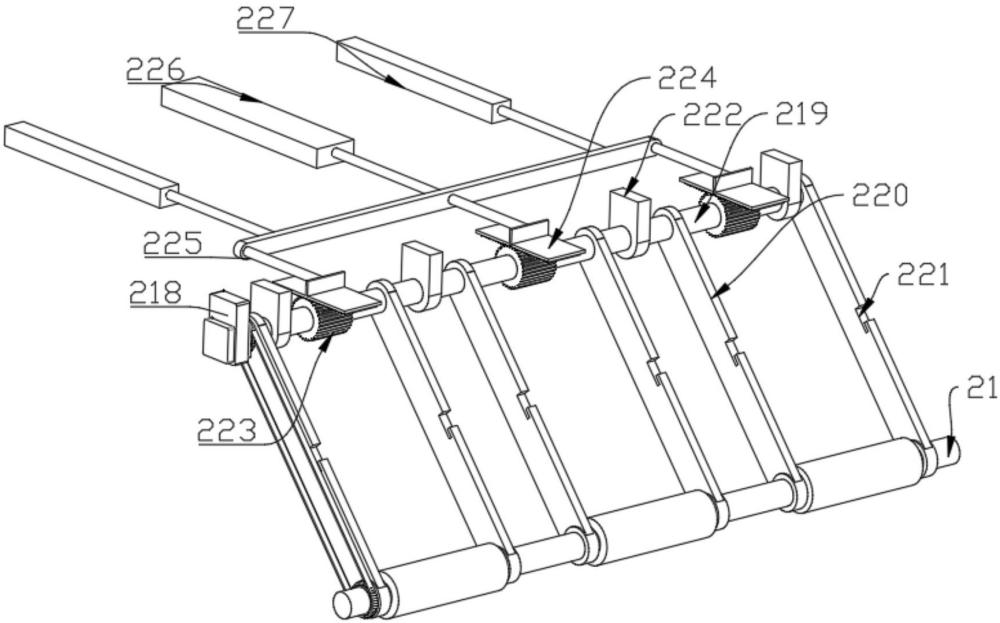

5.根據權利要求1所述的一種小麥播種機用的具有碎土功能壓輥結構，其特征在于：所述傳動軸二（219）外側固定安裝有三個齒輪（223），三個所述齒輪（223）均嚙合有齒條（224），三個所述齒條（224）之間固定安裝有安裝架五（225），所述安裝架五（225）與車斗（11）滑動連接，所述安裝架五（225）一側與車斗（11）之間固定安裝有氣壓缸一（226）和兩個伸縮桿（227）。

6.根據權利要求1所述的一種小麥播種機用的具有碎土功能壓輥結構，其特征在于：所述傳動軸二（219）外側固定安裝有多個安裝架三（220），多個所述安裝架三（220）均與安裝軸（21）轉動連接，多個所述安裝架三（220）一側均開設有l(wèi)形卡槽（221）。

7.根據權利要求1所述的一種小麥播種機用的具有碎土功能壓輥結構，其特征在于：碎土針控制組件包括安裝槽（25）內部設置的傳動軸一（26）、外螺紋件（27）和兩個支撐環二（212），所述支撐環二（212）和外螺紋件（27）均與傳動軸一（26）固定連接，所述外螺紋件（27）與安裝軸（21）螺紋連接，所述外螺紋件（27）一側和兩個支撐環二（212）一側均設置有支撐環一（29），所述支撐環一（29）一側固定安裝有多個減阻半球（210）。

8.根據權利要求7所述的一種小麥播種機用的具有碎土功能壓輥結構，其特征在于：三個所述支撐環一（29）另一側均固定安裝有儲氣氣囊（28），所述儲氣氣囊（28）一端與安裝軸（21）之間固定安裝有安裝箱（213），三個所述儲氣氣囊（28）外側均設置有充氣膨脹件（24），所述充氣膨脹件（24）固定安裝于安裝軸（21）外側，三個所述充氣膨脹件（24）分別設置于三個安裝軸（21）內部，所述安裝箱（213）與相鄰的充氣膨脹件（24）之間設置有多個導氣管（214），所述導氣管（214）固定插設于安裝軸（21）上并與安裝箱（213）固定連通。

9.根據權利要求1所述的一種小麥播種機用的具有碎土功能壓輥結構，其特征在于：所述碎土結構（3）包括車斗（11）底部固定安裝的導流箱（31）、導流箱（31）一側固定安裝的三個板組以及導流箱（31）一端固定連接的進水管（32），所述導流箱（31）一側固定安裝有多個排水管（33），每個板組均包括兩個刮板（34），所述刮板（34）固定安裝于導流箱（31）上。

10.根據權利要求1所述的一種小麥播種機用的具有碎土功能壓輥結構，其特征在于：所述車斗（11）底部安裝有定位組件（4），所述定位組件（4）包括滑動架（42）、滑動架（42）上穿設的多個安裝架六（41）以及滑動架（42）底部固定安裝的定位橫板（43），多個所述安裝架六（41）均固定安裝于車斗（11）底部，所述滑動架（42）一側固定安裝有氣壓缸二（44），所述氣壓缸二（44）與車斗（11）固定連接。

技術總結
本發明公開了一種小麥播種機用的具有碎土功能壓輥結構，涉及清理技術領域，包括播種設備，所述播種設備包括車斗，所述車斗上安裝有壓輥結構，控制正反電機工作之前，可以為導流箱一端固定連接的進水管連接水源，導流箱一側固定安裝有多個排水管排出量少，多個排水管起到對水增壓作用，多個排水管將水噴射到壓輥外側，隨后控制正反電機工作驅動壓輥旋轉，對壓輥外側較為濕潤的土壤進行沖洗氣流，保證壓輥外側的干凈。

技術研發人員：鄧濤濤,鄧家軍
受保護的技術使用者：泗縣龍湖農機具有限公司
技術研發日：
技術公布日：2025/4/24
