本發明涉及樹苗種植的，尤其是涉及一種便攜式樹苗種植裝置。

背景技術：

1、樹苗也簡稱苗木，各種果樹苗、喬木、灌木幼苗的總稱。樹苗:具有根系和苗干的樹苗。凡在苗圃中培育的樹苗不論年齡大小，在未出圃之前，都稱樹苗。樹苗作為植物，有其自然生長規律，鑒于綠化和制氧凈化空氣的作用，各地方政府和國家大力提倡綠色城市，因此，對樹苗的需求非常大。

2、中國專利cn212279187u公開了一種便攜式樹苗種植裝置，屬于樹苗種植技術領域，包括工作臺，所述工作臺的下方設置有兩個支板，所述工作臺與支板之間通過第二氣缸進行連接，兩個所述支板之間彼此遠離的兩側均安裝有連接板，所述連接板的下方連接有兩個電動升降柱，所述電動升降柱的下方安裝有移動輪，所述工作臺的上方安裝有安裝架，所述安裝架的上方安裝有第一電機，所述第一電機輸出端的下方連接有轉板；該實用新型通過設置清洗箱、密封圈、噴斗、分流管、輸水管、進水管、儲水箱、第三氣缸、泵體、閥門、排水管、連接桿和觀察窗，使得裝置能夠對鉆桿進行一定的清潔處理，從而提高了裝置的方便性，上述相關技術存在以下缺陷：在將樹苗放入挖好的坑洞后，一次性將挖出的土壤推入坑內，然后最后再對放入的土壤壓實，這樣易造成下方的土壤壓實程度較低，后期樹苗易傾斜，為此提出一種便攜式樹苗種植裝置。

技術實現思路

1、為了增加土壤的壓實程度，本發明提供一種便攜式樹苗種植裝置。

2、本發明提供的一種便攜式樹苗種植裝置，采用如下的技術方案：包括便攜支撐架，所述便攜支撐架轉動安裝有主軸，主軸外表面固定套接有扭板，主軸一側同軸設置有雙弧槽框架，雙弧槽框架與便攜支撐架固定，雙弧槽框架內部滑動插接有鉆架，鉆架下端安裝有鉆洞結構，鉆架位于雙弧槽框架下方一端滑動插接有水平插板，水平插板與雙弧槽框架靠近主軸一面滑動連接，水平插板與扭板固定，水平插板上表面貫穿安裝有動力伸縮桿a，動力伸縮桿a下端與鉆架下端固定。

3、所述雙弧槽框架內部且位于鉆架一側滑動插接有活動架，活動架下端與扭板固定，雙弧槽框架遠離主軸一側設置有外筒，外筒上表面固定有動力伸縮桿b，動力伸縮桿b上端與活動架上端固定，外筒內側轉動插接有同心環，同心環安裝有伸縮壓土結構，伸縮壓土結構下端安裝有壓土塊。

4、可選的，所述鉆洞結構包括內腔環和切割筒，切割筒轉動插接在內腔環內環面，內腔環內部安裝有電機a，電機a輸出端安裝有鉆土齒輪，鉆土齒輪與切割筒上端轉動連接，內腔環與鉆架下端固定，切割筒內環面固定插接有螺旋鉆土板，螺旋鉆土板上端轉動插接在內腔環內環側，內腔環上端外環面為錐形面。

5、可選的，所述伸縮壓土結構包括壓土齒輪，壓土齒輪軸線處固定插接有扭動內棱槽筒，同心環內環面轉動套接在扭動內棱槽筒外表面，壓土塊上端固定有中心內棱槽筒，中心內棱槽筒上端內部滑動插接有中心外棱桿，中心外棱桿上端轉動貫穿扭動內棱槽筒內頂壁，中心外棱桿位于扭動內棱槽筒上方一端與同心環固定。

6、可選的，所述扭動內棱槽筒下端螺紋套接有往復絲筒，往復絲筒上端面滑動貫穿有圓桿，圓桿上端與同心環底面固定，往復絲筒外表面螺紋套接有同步絲筒，同步絲筒下端同軸轉動套接在中心內棱槽筒下端，中心內棱槽筒外表面轉動套接有外棱筒，外棱筒下端與同步絲筒內底壁固定，外棱筒上端滑動插接在扭動內棱槽筒下端。

7、可選的，所述扭動內棱槽筒外環側設置有推土螺紋筒，推土螺紋筒上端同軸安裝有推土齒輪，推土齒輪與同心環轉動連接，同步絲筒位于推土螺紋筒內環側，同心環下側設置有下內齒環，同心環上側設置有上內齒環，推土齒輪與壓土齒輪分別和下內齒環與上內齒環內環面嚙合，上內齒環與下內齒環均固定插接在外筒內側。

8、可選的，所述下內齒環下側設置有錯位環，錯位環轉動插接在外筒內側，錯位環內環面螺紋套接在推土螺紋筒外表面，錯位環底面固定有多個均勻分布的撥土板。

9、可選的，所述外筒上側設置有多個立桿，每相鄰兩個立桿之間均兩個弧形伸縮桿固定，其中相鄰兩個立桿之間呈缺口分布，弧形伸縮桿圓弧軸線與外筒同軸設置，活動架上端與相鄰的立桿固定，立桿靠近外筒軸線一面固定有彈性限定板。

10、可選的，所述彈性限定板靠近外筒軸線一面轉動鑲嵌有多個均勻分布的滾珠，多個立桿以外筒軸線圓周陣列均勻分布。

11、可選的，所述外筒外環面轉動插接有主動齒輪，主動齒輪與同心環外環面嚙合，外筒外表面固定有電機b，主動齒輪與電機b輸出端固定。

12、可選的，所述主軸同軸固定有中心齒輪，中心齒輪一側嚙合有扭力齒輪，便攜支撐架安裝有電機c，扭力齒輪與電機c輸出端同軸固定。

13、綜上所述，本發明包括以下有益技術效果：

14、1.本發明通過設置壓土塊、外筒、同心環和伸縮壓土結構等部件，在樹坑挖好后，控制外筒轉動到樹坑的上方，通過動力伸縮桿b將壓土塊推入樹坑內，然后將待栽種的樹苗從同心環內放入樹洞內，在同心環轉動中帶動壓土塊繞樹坑軸線轉動，同時壓土塊逐漸向上移動，在壓土塊繞樹坑軸線轉動中不斷向上移動，使壓土塊繞樹坑軸線在移動中不斷將推入樹坑內的土壤圓周均勻壓實，增加土壤壓實程度，增加樹木栽種后的牢固性。

15、2.本發明通過設置往復絲筒、圓桿、扭動內棱槽筒和同步絲筒等部件，圓桿使往復絲筒只能相對扭動內棱槽筒上下移動，中心外棱桿和中心內棱槽筒使壓土塊只能相對扭動內棱槽筒上下移動，在扭動內棱槽筒轉動中通過與往復絲筒相對轉動嚙合，帶動往復絲筒向上移動，然后往復絲筒帶動同步絲筒、中心內棱槽筒和壓土塊向上移動，同時在扭動內棱槽筒轉動時通過外棱筒帶動同步絲筒相對往復絲筒轉動，使同步絲筒帶動壓土塊跟隨往復絲筒整體向上移動的同時相對往復絲筒往復上下移動，可以不斷對下方的土壤壓實。

16、3.本發明通過設置錯位環、推土螺紋筒和撥土板等部件，在同心環轉動時通過推土螺紋筒帶動錯位環和撥土板轉動，撥土板轉動中將樹坑外的土壤逐漸撥入樹坑內，同時下內齒環通過與跟隨同心環轉動的推土齒輪嚙合，帶動推土螺紋筒與錯位環相對轉動嚙合，不斷推動錯位環向下移動，使撥土板在繞樹坑轉動中不斷向下移動，不斷將樹坑外的土壤逐漸推入樹坑內。

17、4.本發明通過設置彈性限定板、弧形伸縮桿和滾珠等部件，將待栽種的樹苗通過存在缺口的兩個立桿之間推入多個彈性限定板之間，弧形伸縮桿具有撐開相連的兩個立桿的趨勢，然后在樹苗向下移動時，滾珠與樹桿接觸，降低彈性限定板對樹皮的損傷，多個彈性限定板在四周對樹桿支撐，有效防止樹桿在栽種時發生傾斜。

技術特征：

1.一種便攜式樹苗種植裝置，包括便攜支撐架(1)，其特征在于：所述便攜支撐架(1)轉動安裝有主軸(2)，主軸(2)外表面固定套接有扭板(9)，主軸(2)一側同軸設置有雙弧槽框架(3)，雙弧槽框架(3)與便攜支撐架(1)固定，雙弧槽框架(3)內部滑動插接有鉆架(4)，鉆架(4)下端安裝有鉆洞結構(5)，鉆架(4)位于雙弧槽框架(3)下方一端滑動插接有水平插板(6)，水平插板(6)與雙弧槽框架(3)靠近主軸(2)一面滑動連接，水平插板(6)與扭板(9)固定，水平插板(6)上表面貫穿安裝有動力伸縮桿a(8)，動力伸縮桿a(8)下端與鉆架(4)下端固定；

2.根據權利要求1所述的一種便攜式樹苗種植裝置，其特征在于：所述鉆洞結構(5)包括內腔環(51)和切割筒(52)，切割筒(52)轉動插接在內腔環(51)內環面，內腔環(51)內部安裝有電機a(53)，電機a(53)輸出端安裝有鉆土齒輪(54)，鉆土齒輪(54)與切割筒(52)上端轉動連接，內腔環(51)與鉆架(4)下端固定，切割筒(52)內環面固定插接有螺旋鉆土板(55)，螺旋鉆土板(55)上端轉動插接在內腔環(51)內環側，內腔環(51)上端外環面為錐形面。

3.根據權利要求1所述的一種便攜式樹苗種植裝置，其特征在于：所述伸縮壓土結構(7)包括壓土齒輪(71)，壓土齒輪(71)軸線處固定插接有扭動內棱槽筒(72)，同心環(13)內環面轉動套接在扭動內棱槽筒(72)外表面，壓土塊(14)上端固定有中心內棱槽筒(73)，中心內棱槽筒(73)上端內部滑動插接有中心外棱桿(74)，中心外棱桿(74)上端轉動貫穿扭動內棱槽筒(72)內頂壁，中心外棱桿(74)位于扭動內棱槽筒(72)上方一端與同心環(13)固定。

4.根據權利要求3所述的一種便攜式樹苗種植裝置，其特征在于：所述扭動內棱槽筒(72)下端螺紋套接有往復絲筒(75)，往復絲筒(75)上端面滑動貫穿有圓桿(76)，圓桿(76)上端與同心環(13)底面固定，往復絲筒(75)外表面螺紋套接有同步絲筒(77)，同步絲筒(77)下端同軸轉動套接在中心內棱槽筒(73)下端，中心內棱槽筒(73)外表面轉動套接有外棱筒(78)，外棱筒(78)下端與同步絲筒(77)內底壁固定，外棱筒(78)上端滑動插接在扭動內棱槽筒(72)下端。

5.根據權利要求4所述的一種便攜式樹苗種植裝置，其特征在于：所述扭動內棱槽筒(72)外環側設置有推土螺紋筒(79)，推土螺紋筒(79)上端同軸安裝有推土齒輪(710)，推土齒輪(710)與同心環(13)轉動連接，同步絲筒(77)位于推土螺紋筒(79)內環側，同心環(13)下側設置有下內齒環(712)，同心環(13)上側設置有上內齒環(711)，推土齒輪(710)與壓土齒輪(71)分別和下內齒環(712)與上內齒環(711)內環面嚙合，上內齒環(711)與下內齒環(712)均固定插接在外筒(11)內側。

6.根據權利要求5所述的一種便攜式樹苗種植裝置，其特征在于：所述下內齒環(712)下側設置有錯位環(713)，錯位環(713)轉動插接在外筒(11)內側，錯位環(713)內環面螺紋套接在推土螺紋筒(79)外表面，錯位環(713)底面固定有多個均勻分布的撥土板(714)。

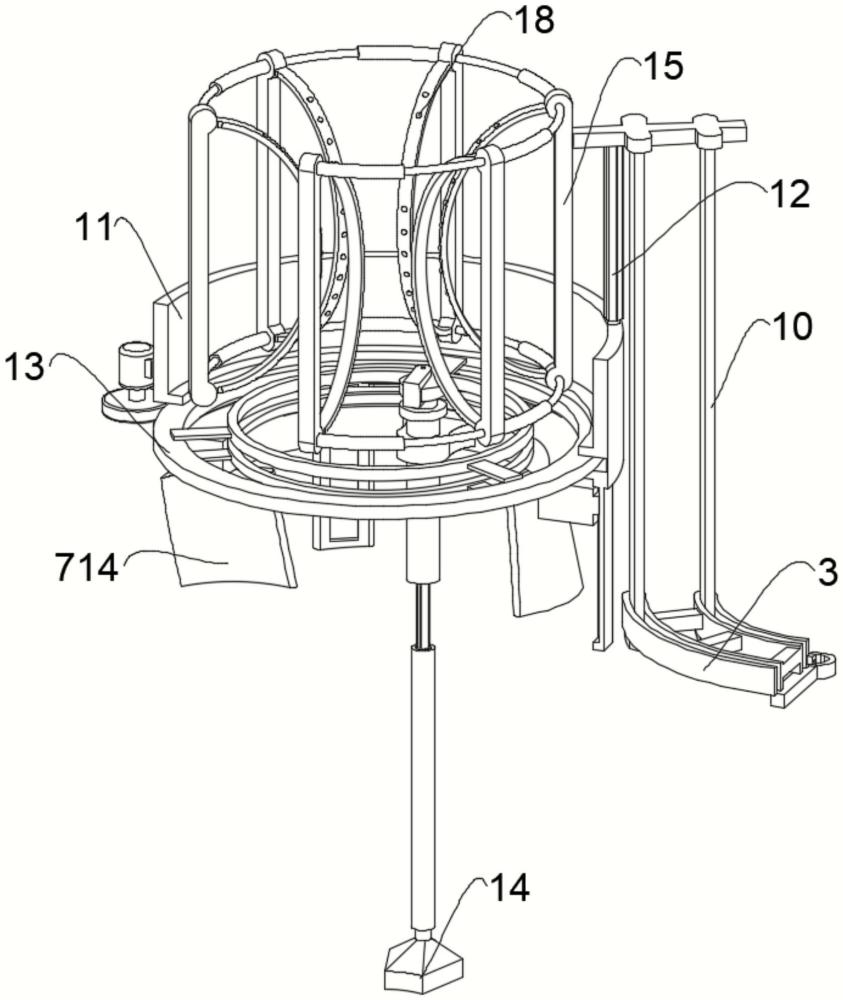

7.根據權利要求1所述的一種便攜式樹苗種植裝置，其特征在于：所述外筒(11)上側設置有多個立桿(15)，每相鄰兩個立桿(15)之間均兩個弧形伸縮桿(16)固定，其中相鄰兩個立桿(15)之間呈缺口分布，弧形伸縮桿(16)圓弧軸線與外筒(11)同軸設置，活動架(10)上端與相鄰的立桿(15)固定，立桿(15)靠近外筒(11)軸線一面固定有彈性限定板(17)。

8.根據權利要求7所述的一種便攜式樹苗種植裝置，其特征在于：所述彈性限定板(17)靠近外筒(11)軸線一面轉動鑲嵌有多個均勻分布的滾珠(18)，多個立桿(15)以外筒(11)軸線圓周陣列均勻分布。

9.根據權利要求1所述的一種便攜式樹苗種植裝置，其特征在于：所述外筒(11)外環面轉動插接有主動齒輪(19)，主動齒輪(19)與同心環(13)外環面嚙合，外筒(11)外表面固定有電機b(20)，主動齒輪(19)與電機b(20)輸出端固定。

10.根據權利要求1所述的一種便攜式樹苗種植裝置，其特征在于：所述主軸(2)同軸固定有中心齒輪(21)，中心齒輪(21)一側嚙合有扭力齒輪(23)，便攜支撐架(1)安裝有電機c(22)，扭力齒輪(23)與電機c(22)輸出端同軸固定。

技術總結
本發明涉及樹苗種植的技術領域，尤其是涉及一種便攜式樹苗種植裝置，其包括便攜支撐架，所述便攜支撐架轉動安裝有主軸，主軸外表面固定套接有扭板，主軸一側同軸設置有雙弧槽框架，雙弧槽框架與便攜支撐架固定，雙弧槽框架內部滑動插接有鉆架，鉆架下端安裝有鉆洞結構，鉆架位于雙弧槽框架下方一端滑動插接有水平插板，水平插板與雙弧槽框架靠近主軸一面滑動連接，水平插板與扭板固定，水平插板上表面貫穿安裝有動力伸縮桿A。本發明能夠通過同心環轉動中帶動壓土塊繞樹坑軸線轉動，在壓土塊繞樹坑軸線轉動中不斷向上移動，使壓土塊繞樹坑軸線在移動中不斷將推入樹坑內的土壤圓周均勻壓實，增加土壤壓實程度，增加樹木栽種后的牢固性。

技術研發人員：張斌,吳薇
受保護的技術使用者：湖北豐義陽新文化產業園有限公司
技術研發日：
技術公布日：2025/4/24
