本發明涉及食用菌培養，具體為一種食用菌生產用培養設備。

背景技術：

1、在食用菌的培養中，會將接種過菌種的菌包放置在培養架上，菌絲在菌包內部生長時，會大量消耗菌包基質（如木屑、棉籽殼等）中的水分，隨著時間推移，菌包內部水分逐漸減少，導致菌絲生長停滯或活性下降，直接內部注水能快速補充水分，維持菌絲代謝所需的濕度環境。

2、在傳統的食用菌菌包注水流程中，全程依賴人工操作，工作人員需逐一對每個菌包執行注水任務，這給人力帶來了極大的負擔。工作人員手持四周均勻開孔的注水桿，針對每一捆菌包都要進行精準操作。在插入注水桿時，需要精確把控力度與角度，確保注水桿完全插入菌包內部，從而使水分能夠有效地注入菌包，為菌絲生長提供必要的水分滋養。完成注水后，工作人員還需將注水桿從菌包中拔出。這一插入、拔出的連貫動作需在大量菌包上反復進行，不僅消耗大量體力，而且在長期高強度作業下，工作人員極易因操作疲勞而出現失誤。失誤容易導致在拔出注水桿時用力不當，對菌包造成物理性損傷，為雜菌入侵創造了條件，從而增加了菌包的污染風險，最終對食用菌的產量和品質產生不利影響。

技術實現思路

1、為了克服上述的技術問題，本發明的目的在于提供一種食用菌生產用培養設備，以解決上述背景技術中提出的在食用菌培養中，菌包內菌絲生長會消耗水分需內部注水維持濕度環境，而傳統人工注水流程存在人力負擔大、易因操作疲勞失誤導致菌包物理損傷進而增加污染風險、影響食用菌產量和品質的問題。

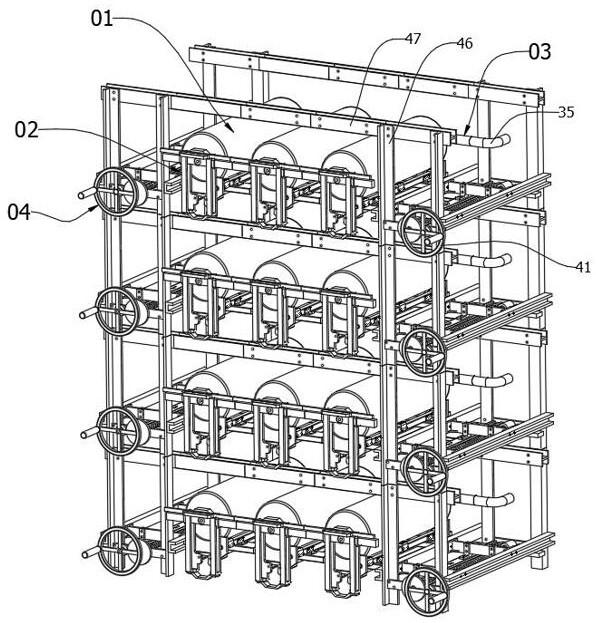

2、為實現上述目的，本發明提供如下技術方案：一種食用菌生產用培養設備，包括菌包體，其中：所述菌包體外部設有承托部件組，所述承托部件組用于固定及支撐菌包體；所述承托部件組包括注液長管件，所述承托部件組側方設有注液部件組，所述注液部件組和承托部件組聯動配合，通過可移動的注液長管件向菌包體內部注入液體；所述承托部件組和注液部件組側部設有側搖輪部件組，所述側搖輪部件組通過機械傳動調節注液長管件的軸向位置，用于控制注液長管件插入深度及注液啟閉狀態。

3、優選的，所述承托部件組包括下托桿，所述下托桿的兩端固定連接有定端頭限位架，所述定端頭限位架通過滑槽滑動接觸有內滑板，所述內滑板的一端固定連接有動端頭架，所述下托桿通過連接件固定有橫向支撐桿，所述動端頭架通過滑槽滑動接觸動橫桿件，所述動橫桿件固定連接有注液長管件，所述動端頭架的頂部固定連接有頂殼體，所述頂殼體的內部設置有橫連桿、卡塊件和插桿件，所述內滑板遠離動端頭架的一端通過豎板固定連接有尾板。

4、優選的，所述下托桿通過防滑橡膠墊接觸菌包體，所述定端頭限位架接觸菌包體的兩端，所述插桿件固定連接在動橫桿件的頂部，所述插桿件通過插槽和頂殼體接觸，所述卡塊件通過卡槽和插桿件接觸，所述橫連桿的一端固定連接卡塊件，所述橫連桿的另一端固定連接有拉柄，所述橫連桿的外部套有彈簧，且彈簧連接在卡塊件和頂殼體之間，所述橫連桿通過孔和頂殼體滑動接觸，所述注液長管件遠離動橫桿件的一端位置開設有進液口。

5、優選的，所述注液部件組包括前筒體，所述前筒體的內部設置有內柱體和密封滑柱，所述前筒體的側面通過螺紋連接有后管件，所述后管件的側面連接有液管件。

6、優選的，所述前筒體通過通孔和注液長管件接觸，所述前筒體和后管件的內部設置有空腔，且前筒體和后管件內部的空腔連通，所述前筒體和注液長管件之間設置有密封圈，所述內柱體通過支架連接在前筒體內部，所述密封滑柱通過滑槽和內柱體滑動接觸，所述密封滑柱和內柱體之間連接有彈簧，所述密封滑柱的一端接觸注液長管件，所述液管件連接外部供水泵。

7、優選的，所述側搖輪部件組包括搖輪件，所述搖輪件的側面連接有轉軸，所述搖輪件的側面設置有小齒輪件和大齒輪件，所述大齒輪件的側面固定連接有絲桿件，所述絲桿件的兩端通過軸承連接有端頭安裝架，所述端頭安裝架的側面固定連接有主豎支撐架，所述主豎支撐架的側面固定連接有主橫支撐架，所述主豎支撐架的側面固定連接有輔助連接架，所述輔助連接架固定連接有軌安裝架，所述絲桿件通過螺母副連接有動調節件，所述動調節件通過滑槽滑動接觸有輔助引導軌。

8、優選的，所述搖輪件側面的轉軸一端轉動連接端頭安裝架，所述小齒輪件通過通孔和搖輪件側面轉軸固定連接。

9、優選的，所述小齒輪件嚙合大齒輪件，所述軌安裝架通過連接件固定連接輔助引導軌。

10、優選的，所述輔助引導軌的兩端固定連接端頭安裝架。

11、優選的，所述動調節件的側面固定連接尾板，所述輔助連接架的側面固定連接橫向支撐桿。

12、與現有技術相比，本發明的有益效果是：

13、1、本申請中，借助側搖輪部件組的機械傳動，利用小齒輪件和大齒輪件的傳動比實現降速增扭，操作人員手動搖動搖輪件就能輕松控制注液長管件的位置和插入深度，避免了傳統人工手持注水桿逐包操作的高強度勞動，大大降低了勞動強度，使操作更加省力；

14、2、注液部件組中，注液長管件插入前筒體時自動連通注水，拔出后密封滑柱自動密封前筒體，省去了人工頻繁調節閥門等繁瑣操作，簡化了注水流程，提高了工作效率；

15、3、注液長管件通過側搖輪部件組的精確控制插入菌包體，相較于傳統人工手操插拔方式，插入過程更加穩定，能精準把控力度與角度，有效減少了對菌包體內部的損傷，降低了物理損傷帶來的雜菌入侵風險；

16、4、注液長管件采用注水時插入、注水結束后拔出的方式，避免了其長期置于菌包體內導致水滋生不必要細菌的問題，有效降低了菌包體感染雜菌的風險，保障了食用菌的產量和品質；

17、5、動調節件對應軌安裝架和輔助引導軌之間的連接件設有槽，可從軌安裝架底部經過，保證了各部件之間的聯動順暢，不會出現運動阻礙。

技術特征：

1.一種食用菌生產用培養設備，包括菌包體（01），其特征在于：

2.根據權利要求1所述的一種食用菌生產用培養設備，其特征在于：所述承托部件組（02）包括下托桿（21），所述下托桿（21）的兩端固定連接有定端頭限位架（22），所述定端頭限位架（22）通過滑槽滑動接觸有內滑板（23），所述內滑板（23）的一端固定連接有動端頭架（25），所述下托桿（21）通過連接件固定有橫向支撐桿（24），所述動端頭架（25）通過滑槽滑動接觸動橫桿件（26），所述動橫桿件（26）固定連接有注液長管件（27），所述動端頭架（25）的頂部固定連接有頂殼體（28），所述頂殼體（28）的內部設置有橫連桿（29）、卡塊件（210）和插桿件（211），所述內滑板（23）遠離動端頭架（25）的一端通過豎板固定連接有尾板（212）。

3.根據權利要求2所述的一種食用菌生產用培養設備，其特征在于：所述下托桿（21）通過防滑橡膠墊接觸菌包體（01），所述定端頭限位架（22）接觸菌包體（01）的兩端，所述插桿件（211）固定連接在動橫桿件（26）的頂部，所述插桿件（211）通過插槽和頂殼體（28）接觸，所述卡塊件（210）通過卡槽和插桿件（211）接觸，所述橫連桿（29）的一端固定連接卡塊件（210），所述橫連桿（29）的另一端固定連接有拉柄，所述橫連桿（29）的外部套有彈簧，且彈簧連接在卡塊件（210）和頂殼體（28）之間，所述橫連桿（29）通過孔和頂殼體（28）滑動接觸，所述注液長管件（27）遠離動橫桿件（26）的一端位置開設有進液口。

4.根據權利要求1所述的一種食用菌生產用培養設備，其特征在于：所述注液部件組（03）包括前筒體（31），所述前筒體（31）的內部設置有內柱體（32）和密封滑柱（33），所述前筒體（31）的側面通過螺紋連接有后管件（34），所述后管件（34）的側面連接有液管件（35）。

5.根據權利要求4所述的一種食用菌生產用培養設備，其特征在于：所述前筒體（31）通過通孔和注液長管件（27）接觸，所述前筒體（31）和后管件（34）的內部設置有空腔，且前筒體（31）和后管件（34）內部的空腔連通，所述前筒體（31）和注液長管件（27）之間設置有密封圈，所述內柱體（32）通過支架連接在前筒體（31）內部，所述密封滑柱（33）通過滑槽和內柱體（32）滑動接觸，所述密封滑柱（33）和內柱體（32）之間連接有彈簧，所述密封滑柱（33）的一端接觸注液長管件（27），所述液管件（35）連接外部供水泵。

6.根據權利要求1所述的一種食用菌生產用培養設備，其特征在于：所述側搖輪部件組（04）包括搖輪件（41），所述搖輪件（41）的側面連接有轉軸，所述搖輪件（41）的側面設置有小齒輪件（42）和大齒輪件（43），所述大齒輪件（43）的側面固定連接有絲桿件（44），所述絲桿件（44）的兩端通過軸承連接有端頭安裝架（45），所述端頭安裝架（45）的側面固定連接有主豎支撐架（46），所述主豎支撐架（46）的側面固定連接有主橫支撐架（47），所述主豎支撐架（46）的側面固定連接有輔助連接架（48），所述輔助連接架（48）固定連接有軌安裝架（411），所述絲桿件（44）通過螺母副連接有動調節件（49），所述動調節件（49）通過滑槽滑動接觸有輔助引導軌（410）。

7.根據權利要求6所述的一種食用菌生產用培養設備，其特征在于：所述搖輪件（41）側面的轉軸一端轉動連接端頭安裝架（45），所述小齒輪件（42）通過通孔和搖輪件（41）側面轉軸固定連接。

8.根據權利要求6所述的一種食用菌生產用培養設備，其特征在于：所述小齒輪件（42）嚙合大齒輪件（43），所述軌安裝架（411）通過連接件固定連接輔助引導軌（410）。

9.根據權利要求6所述的一種食用菌生產用培養設備，其特征在于：所述輔助引導軌（410）的兩端固定連接端頭安裝架（45）。

10.根據權利要求6所述的一種食用菌生產用培養設備，其特征在于：所述動調節件（49）的側面固定連接尾板（212），所述輔助連接架（48）的側面固定連接橫向支撐桿（24）。

技術總結
本發明涉及食用菌培養技術領域，具體為一種食用菌生產用培養設備，包括所述菌包體外部設有承托部件組，所述承托部件組用于固定及支撐菌包體；所述承托部件組包括注液長管件，所述承托部件組側方設有注液部件組。本發明借助側搖輪部件組機械傳動的降速增扭實現輕松控制注液長管件位置和插入深度，降低勞動強度，注液部件組自動連通注水和密封簡化流程、提高效率，精確控制注液長管件插入穩定且減少對菌包體損傷、降低雜菌入侵風險。

技術研發人員：鄭雪平,鄭烜如,王鵬偉,吳鼎民
受保護的技術使用者：上海榮美農業科技有限公司
技術研發日：
技術公布日：2025/4/24
