本發明涉及一種甩汁機構，特別涉及一種雙旋片式包蟹甩汁機構。

背景技術：

目前使用者一般都是直接將包蟹加工成熟，再直接吃該包蟹；該吃包蟹的方式不能吃到包蟹的營養部分，且吃包蟹費時費力；如果將煮熟后的包蟹在離心運動的環境下提取出汁水，該包蟹汁水的營養價值高。

技術實現要素：

本發明主要是解決現有技術所存在的技術問題，從而提供一種可以將該甩汁機構安裝在儲物桶內，第一旋片與第二旋片通過第一旋轉孔與第二旋轉孔套住在旋轉軸的外周面，旋轉軸外接驅動電機，從而通過驅動電機可以控制旋片旋轉，可以將煮熟后的包蟹安裝在第一旋片與第二旋片上，可以使包蟹做離心運動，從而可以對包蟹進行甩汁處理的雙旋片式包蟹甩汁機構。

本發明的上述技術問題主要是通過下述技術方案得以解決的：

一種雙旋片式包蟹甩汁機構，包括第一旋片和與第一旋片連接的第二旋片；第一旋片的中心位置設有第一旋轉孔，第一旋片設有第一調節槽與第二調節槽，第一調節槽與第二調節槽為弧形形狀，第一旋片的一端邊緣位置設有第一扣齒，第一旋片的一端端部設有第一扣塊，第一旋片的另一端邊緣位置設有第一螺紋齒，第一旋片的另一端端部設有第二扣塊；第二旋片的中心位置設有第二旋轉孔，第二旋片設有第三調節槽與第四調節槽，第三調節槽與第四調節槽均為弧形形狀，第三調節槽與第一調節槽對應，第四調節槽與第二調節槽對應，第二旋片的一端端部邊緣位置設有第二扣齒，第二旋片的一端端部設有第三扣塊，第二旋片的另一端邊緣位置設有第二螺紋齒，第二旋片的另一端端部設有第四扣塊；第一旋片與第二旋片通過第一緊固銷連接，第一緊固銷插接在第一調節槽與第三調節槽之間，第一旋片與第二旋片通過第二緊固銷連接，第二緊固銷插接在第二調節槽與第四調節槽之間；第一旋轉孔與第二旋轉孔對應。

進一步地，所述第一旋片與第二旋片的形狀大小相同。

進一步地，所述第一扣齒與第二螺紋齒的形狀大小相同。

進一步地，所述第一扣塊與第四扣塊的形狀大小相同。

采用上述技術方案的雙旋片式包蟹甩汁機構，可以將該甩汁機構安裝在儲物桶內，第一旋片與第二旋片通過第一旋轉孔與第二旋轉孔套住在旋轉軸的外周面，旋轉軸外接驅動電機，從而通過驅動電機可以控制旋片旋轉，可以將煮熟后的包蟹安裝在第一旋片與第二旋片上，可以使包蟹做離心運動，從而可以對包蟹進行甩汁處理。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明雙旋片式包蟹甩汁機構的結構示意圖；

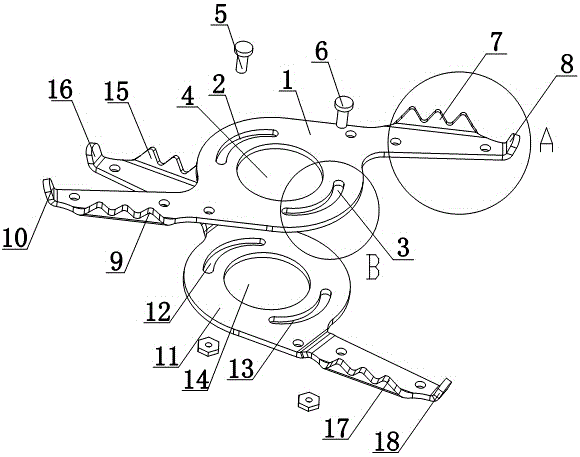

圖2為本發明雙旋片式包蟹甩汁機構的部件分解圖；

圖3為圖2中A區域的細節放大圖；

圖4為圖2中B區域的細節放大圖。

具體實施方式

下面結合附圖對本發明的優選實施例進行詳細闡述，以使本發明的優點和特征能更易于被本領域技術人員理解，從而對本發明的保護范圍做出更為清楚明確的界定。

如圖1至圖4所示，一種雙旋片式包蟹甩汁機構，包括第一旋片1和與第一旋片1連接的第二旋片11；第一旋片1的中心位置設有第一旋轉孔4，第一旋片1設有第一調節槽2與第二調節槽3，第一調節槽2與第二調節槽3為弧形形狀，第一旋片1的一端邊緣位置設有第一扣齒7，第一旋片1的一端端部設有第一扣塊8，第一旋片1的另一端邊緣位置設有第一螺紋齒9，第一旋片1的另一端端部設有第二扣塊10；第二旋片11的中心位置設有第二旋轉孔14，第二旋片11設有第三調節槽12與第四調節槽13，第三調節槽12與第四調節槽13均為弧形形狀，第三調節槽12與第一調節槽2對應，第四調節槽13與第二調節槽3對應，第二旋片11的一端端部邊緣位置設有第二扣齒15，第二旋片11的一端端部設有第三扣塊16，第二旋片11的另一端邊緣位置設有第二螺紋齒17，第二旋片11的另一端端部設有第四扣塊18；第一旋片1與第二旋片11通過第一緊固銷5連接，第一緊固銷5插接在第一調節槽2與第三調節槽12之間，第一旋片1與第二旋片11通過第二緊固銷6連接，第二緊固銷6插接在第二調節槽3與第四調節槽13之間；第一旋轉孔4與第二旋轉孔14對應；第一旋片1與第二旋片11的形狀大小相同，第一扣齒7與第二螺紋齒17的形狀大小相同，第一扣塊8與第四扣塊18的形狀大小相同。

本發明雙旋片式包蟹甩汁機構，可以將該甩汁機構安裝在儲物桶內，第一旋片1與第二旋片11通過第一旋轉孔4與第二旋轉孔14套住在旋轉軸的外周面，旋轉軸外接驅動電機，從而通過驅動電機可以控制旋片旋轉，可以將煮熟后的包蟹安裝在第一旋片1與第二旋片11上，可以使包蟹做離心運動，從而可以對包蟹進行甩汁處理。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
