本發明屬于茶葉加工設備領域，特別是涉及多段式電磁殺青機防干擾裝置。

背景技術：

電磁殺青機是一種新型茶葉殺青設備，主要根據電磁原理，使纏繞在滾筒上的線圈產生渦流，進而對滾筒進行加熱，達到對茶葉殺青的目的。為了提高單次殺青量，通常電磁殺青機的殺青筒長度都比較長，如果采用單個電磁發生器進行電磁加熱，需要較大的功率，從經濟上和技術上都不容易實現，因此，通常都采用多個電磁發生器，將殺青筒分割成多段，分段纏繞線圈，采用上述結構存在以下缺陷：（1）多段式線圈纏繞結構，互相之間會產生電磁干擾，進而導致電磁發生器燒毀，增加了設備故障，而且增加了設備成本，影響了電磁殺青機的殺青效率；（2）采用多段式線圈纏繞結構線圈的走線布置不方便。

技術實現要素：

本發明的目的就是針對上述技術缺陷，提供多段式電磁殺青機防干擾裝置，此裝置能夠有效的防止多段式殺青機線圈之間的電磁干擾，防止電磁發生器發生燒毀，從而提高殺青機的效率，減少設備故障，同時方便線圈的走線。

為達到上述目的，本發明的設計方案是：多段式電磁殺青機防干擾裝置，它包括機架，機架的底部安裝有支腳，機架的底部橫梁上安裝有一號電磁發生器、二號電磁發生器和三號電磁發生器，機架的頂部安裝有殺青筒，殺青筒的右側安裝有從動摩擦輪，從動摩擦輪與主動帶輪配合傳動，殺青筒上纏繞有一段線圈、二段線圈和三段線圈，所述一段線圈和二段線圈之間固定安裝有一號隔板，所述二段線圈和三段線圈之間固定安裝有二號隔板，所述殺青筒內部通過對中走線裝置安裝有主軸，所述殺青筒的外部安裝隔板罩。

所述對中走線裝置包括雙頭螺桿，所述雙頭螺桿共有三根均布在主軸和殺青筒之間，所述雙頭螺桿與殺青筒相配合的位置加工有長螺紋柱，所述雙頭螺桿中心為中空孔，所述中空孔內部設置安裝有連接電線，所述連接電線一端與線圈相連，另一端和設置在主軸內部的動觸頭線相連。

所述殺青筒左側設置有排氣筒。

所述一號隔板和二號隔板采用鋁材。

所述主軸采用中空結構，在主軸上加工有多個均布的通風孔。

本發明有如下有益效果：

1、通過采用三個電磁發生器，能夠對殺青筒進行分段加熱，通過分段加熱能夠提高殺青效率，而且降低了設備能耗，通過在一段線圈和二段線圈之間固定安裝有一號隔板，二段線圈和三段線圈之間固定安裝有二號隔板，能夠起到有效的隔磁作用，進而防止了一號電磁發生器、二號電磁發生器和三號電磁發生器發生燒毀。

2、主軸和殺青筒之間的支撐連接采用對中走線裝置，在安裝過程中通過旋轉雙頭螺桿，雙頭螺桿的長螺紋柱將在殺青筒的上進行伸縮運動，進而改變與另一端相連的主軸在殺青筒內部位置的改變，進而達到調節主軸與殺青筒同軸度從而能夠為線圈進行正常供電。

3、雙頭螺桿采用中空結構，方便了纏繞在殺青筒上的線圈走線，保證了線圈能夠和殺青筒一起轉動，解決了電磁發生器和線圈之間接線的難題。通過保證主軸和殺青筒的同軸度能夠提高線圈正常接觸，防止其接觸不良，減少電火花產生。

附圖說明

下面結合附圖和實施例對本發明作進一步說明。

圖1為本發明主視圖。

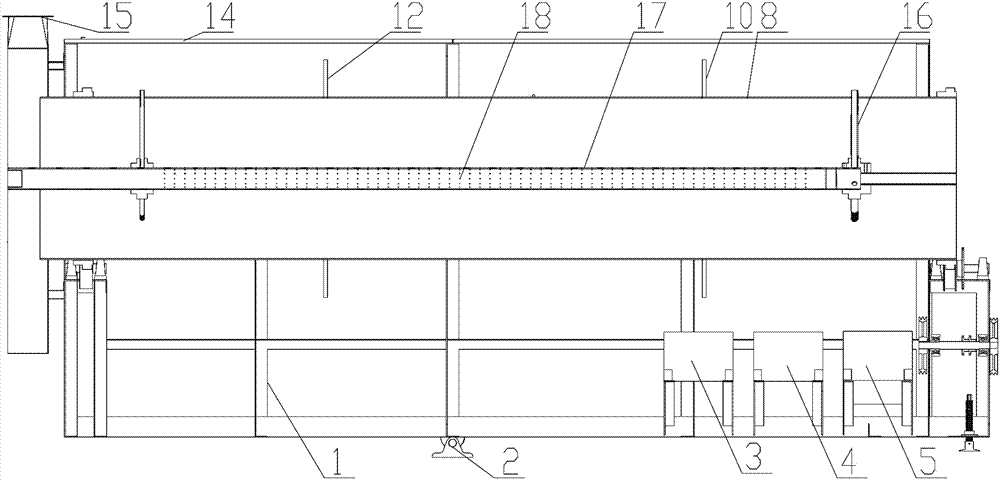

圖2為本發明主剖視圖。

圖3為本發明對中走線裝置截面圖。

圖中：機架1、支腳2、一號電磁發生器3、二號電磁發生器4、三號電磁發生器5、主動帶輪6、從動摩擦輪7、殺青筒8、一段線圈9、一號隔板10、二段線圈11、二號隔板12、三段線圈13、隔板罩14、排氣筒15、對中走線裝置16、主軸17、通風孔18；

雙頭螺桿1601、長螺紋柱1602、連接電線1603、中空孔1604、動觸頭線1605。

具體實施方式

下面結合附圖對本發明的實施方式做進一步的說明。

參加圖1-3，多段式電磁殺青機防干擾裝置，它包括機架1，機架1的底部安裝有支腳2，機架1的底部橫梁上安裝有一號電磁發生器3、二號電磁發生器4和三號電磁發生器5，機架1的頂部安裝有殺青筒8，殺青筒8的右側安裝有從動摩擦輪7，從動摩擦輪7與主動帶輪6配合傳動，殺青筒8上纏繞有一段線圈9、二段線圈11和三段線圈13，所述一段線圈9和二段線圈11之間固定安裝有一號隔板10，所述二段線圈11和三段線圈13之間固定安裝有二號隔板12，所述殺青筒8內部通過對中走線裝置16安裝有主軸17，所述殺青筒8的外部安裝隔板罩14。

進一步的，所述對中走線裝置16包括雙頭螺桿1601，所述雙頭螺桿1601共有三根均布在主軸17和殺青筒8之間，所述雙頭螺桿1601與殺青筒8相配合的位置加工有長螺紋柱1602，所述雙頭螺桿1601中心為中空孔1604，所述中空孔1604內部設置安裝有連接電線1603，所述連接電線1603一端與線圈相連，另一端和設置在主軸17內部的動觸頭線1605相連。主軸和殺青筒之間的支撐連接采用對中走線裝置，在安裝過程中通過旋轉雙頭螺桿，雙頭螺桿的長螺紋柱將在殺青筒的上進行伸縮運動，進而改變與另一端相連的主軸在殺青筒內部位置的改變，進而達到調節主軸與殺青筒同軸度從而能夠為線圈進行正常供電。

進一步的，所述殺青筒8左側設置有排氣筒15。通過排氣筒15能夠有效的排出殺青筒8內部的濕氣。

進一步的，所述一號隔板10和二號隔板12采用鋁材。通過鋁材能夠起到有效的隔磁作用。防止三段線圈之間的干擾。

進一步的，所述主軸17采用中空結構，在主軸17上加工有多個均布的通風孔18。通過中空結構能夠方便向主軸17內部通入熱風，通過熱風能夠提高殺青效率。

本發明的工作過程和工作原理為：

工作過程中，啟動一號電磁發生器3、二號電磁發生器4和三號電磁發生器5，同時通過殺青筒8的轉動進行殺青，而且向主軸17內部通入熱風對其進行通風，有效的提高了殺青效率。

結合附圖對本發明的實施方式作了詳細說明，但是本發明并不限于上述實施方式。技術人員均可在不違背本發明的創新點及操作步驟，在權利要求保護范圍內，對上述實施例進行修改。本發明的保護范圍，應如本發明的權利要求書覆蓋。

技術特征：

技術總結
本發明涉及多段式電磁殺青機防干擾裝置，它包括機架，機架的底部安裝有支腳，機架的底部橫梁上安裝有一號電磁發生器、二號電磁發生器和三號電磁發生器，機架的頂部安裝有殺青筒，殺青筒的右側安裝有從動摩擦輪，從動摩擦輪與主動帶輪配合傳動，殺青筒上纏繞有一段線圈、二段線圈和三段線圈，所述一段線圈和二段線圈之間固定安裝有一號隔板，所述二段線圈和三段線圈之間固定安裝有二號隔板，所述殺青筒內部通過對中走線裝置安裝有主軸，所述殺青筒的外部安裝隔板罩。此裝置能夠有效的防止多段式殺青機線圈之間的電磁干擾，防止電磁發生器發生燒毀，從而提高殺青機的效率，減少設備故障，同時方便線圈的走線。

技術研發人員：史江峰;袁忠華;裴文武
受保護的技術使用者：湖北天池機械股份公司
技術研發日：2016.04.12
技術公布日：2017.10.24
