本發明屬于防腐保鮮領域，尤其是一種有機食品果蔬專用防腐設備。

背景技術：

現有的果蔬保鮮一般采用冷庫結合保鮮劑和防腐劑進行協同保鮮，根據實測，冷庫在運行中耗能較大，且冷量得不到有效的循環，對庫內的果蔬保鮮效果有待提高。保鮮劑和防腐劑的使用增加了水果除農藥外，其他殘留物的增加，增加食用的安全隱患，需要提供一種新的防腐設備，來減少和降低保鮮劑和防腐劑的使用，增加果蔬在長時間保鮮過程中的口感。

技術實現要素：

本發明是為了克服現有技術的不足之處，提供一種結構新穎、使用方法簡單、防腐效果好的有機食品果蔬專用防腐設備。

本發明實現目的的技術方案如下：

一種有機食品果蔬專用防霉設備，包括氣體處理箱體以及風機，氣體處理箱體的一側制有進氣口，另一側制有出氣口，出氣口安裝風機，風機用于將外部氣體循環進入氣體處理箱體內，通過氣體處理箱的凈化、加濕、電離等處理后循環進入冷庫，在冷庫內貯藏期間流相內循環；

所述氣體處理箱體的內部結構為：在進氣口與出氣口之間的箱體上壁和箱體下壁直接安裝有安裝架，在安裝架上制有多個卡槽，以及裝置所需的電源接口，以供下述設備能夠順利安裝，正常運轉，在安裝架上由進氣口側至出氣口側依次平行間隔安裝有：納米涂層除塵過濾網、靜電除塵除菌過濾網、紫外殺菌除菌裝置、超聲恒濕器、電子制冷機、環狀電磁場、臭氧，I+、I-離子發生器。

而且，在氣體處理箱體箱體內或者箱體下部安裝一水槽，該水槽為超聲恒濕器供水，接收來自電子制冷裝置結露生成的水。

而且，所述出氣口直接連接冷庫的進氣口。

而且，所述氣體處理箱體箱體氣密，箱體后蓋可拆卸。

本發明的優點和積極效果如下：

1、本發明提供的防腐設備在冷庫貯藏期間可以為冷庫提供流相(氣體)內循環，果蔬封閉環境風內循環(介質相流動，即流相)具有顯著防霉作用，如同流水不腐戶樞不蠹一樣。精確控制環境流相，不使用任何防腐保鮮劑，解決有機食品防腐保鮮難題。

2、本發明提供的防腐設備可以幫助果蔬入庫快速差壓預冷，解決果蔬預冷效率低、失水難題，紅提葡萄預冷量8噸，溫度由25℃降至0-1℃，用時6h。預冷效率提高40％-60％，庫內氣體凈化率99％。

3、本發明提供的防腐設備的箱體氣密性良好，箱體后蓋可拆，方便維修，箱體參考尺寸，高×寬×厚＝高2200mm×寬1500mm×厚500mm，進風口尺寸0.6m×1.6m，箱體底部帶有萬向輪，可以移動，軸流風機風量為庫容積的15-20倍(5000-6000m3/h)。

附圖說明

圖1是本發明中防腐設備的結構示意圖；

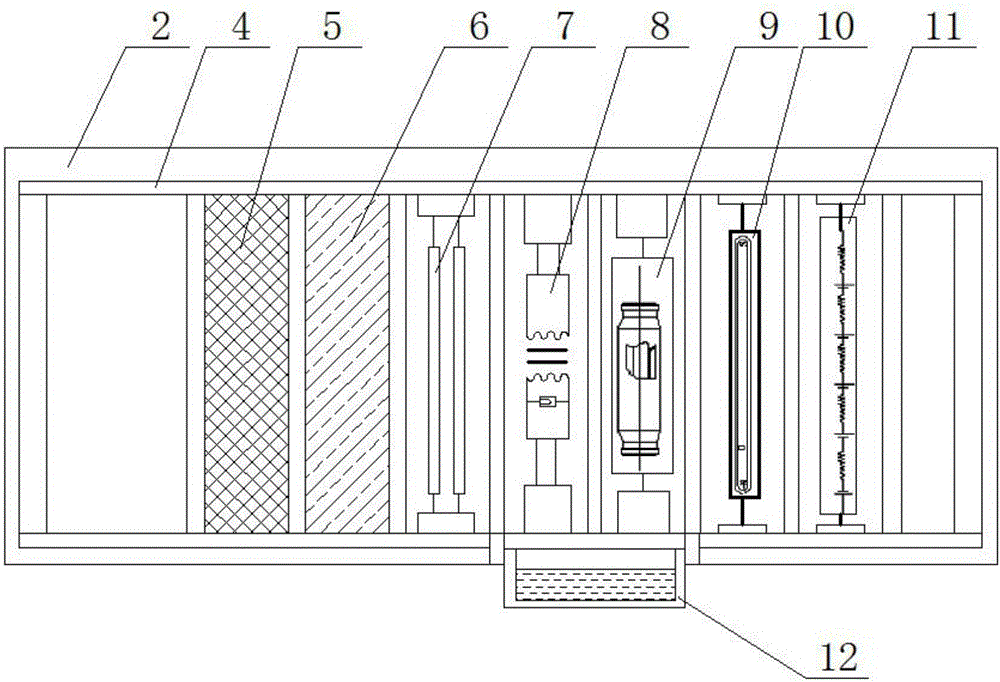

圖2為圖1中A-A向剖視圖。

具體實施方式

下面通過具體實施例對本發明作進一步詳述，以下實施例只是描述性的，不是限定性的，不能以此限定本發明的保護范圍。

一種有機食品果蔬專用防霉設備，包括氣體處理箱體2以及風機3，氣體處理箱體的一側制有進氣口1，另一側制有出氣口，出氣口安裝風機，風機用于將外部氣體循環進入氣體處理箱體內，通過氣體處理箱的凈化、加濕、電離等處理后循環進入冷庫，在冷庫內貯藏期間流相內循環，果蔬封閉環境風內循環(介質相流動，即流相)具有顯著防霉作用，如同流水不腐戶樞不蠹一樣。精確控制環境流相，不使用任何防腐保鮮劑，解決有機食品防腐保鮮難題。

所述氣體處理箱體的內部結構為：在進氣口與出氣口之間的箱體上壁和箱體下壁直接安裝有安裝架4，在安裝架上制有多個卡槽，以及裝置所需的電源接口等(本申請沒有標號)，以供下述設備能夠順利安裝，正常運轉，在安裝架上由進氣口側至出氣口側依次平行間隔安裝有：納米涂層除塵過濾網5、靜電除塵除菌過濾網6、紫外殺菌除菌裝置7、超聲恒濕器8、電子制冷機9、環狀電磁場10、臭氧，I+、I-離子發生器11。

本申請在箱體內或者箱體下部安裝一水槽12，該水槽為超聲恒濕器供水，同時還可以接收來自電子制冷裝置結露生成的水，供水和接水分別采用管道連接，本申請不做特殊限制。

出氣口直接連接冷庫的進氣口，能夠保證庫體內進入氣體的絕對的純凈度、濕度以及無菌度，保證庫體內的無菌恒濕環境，延長庫體內果蔬的保鮮時間。

本發明提供的防腐設備的箱體氣密性良好，箱體后蓋可拆，方便維修，箱體參考尺寸，高×寬×厚＝高2200mm×寬1500mm×厚500mm，進風口尺寸0.6m×1.6m，箱體底部帶有萬向輪，可以移動，軸流風機風量為庫容積的15-20倍(5000-6000m3/h)。

上述裝置的作用及參考型號如下：

1、氣體處理箱體：常規鍍鋅鐵皮，厚度1mm，噴漆，箱外形參考尺寸：高2200mm×寬1500mm×厚500mm。靜壓箱底部側面安裝帶有萬向輪地腳，其中，每側有一個輪可以制動，輪距1000mm，方便移動和拆卸。箱體接縫處做氣密處理，目的是為了產生最大的壓力差。

2、軸流風機：380V軸流風機，風量5000-6000m3/h，功率0.75KW，可參考選購上海風機電器有限公司生產的哈萊申牌低噪聲軸流風機，型號為SF NO 3.5號。

3、進風口：尺寸：寬600mm×高1600mm。

4、箱體后蓋(維修門)：整體可拆，作為檢修門，打開后可以看到設備內部各部分結構。

5、水槽：為超聲加濕裝置提供水源，同時可以接收電子制冷裝置結露生成的水。

6、納米涂層除塵過濾網：除雜質，除灰塵。采用粒徑在20nm以下，呈球形的銀粒子經特殊工藝與過濾網相結合生產而成，厚度3-50mm，可使用HEPA型高效過濾網。

7、靜電除塵除菌過濾網：利用高壓靜電場，吸附氣體流中帶電塵粒和菌類。可選用中紡/zflc-hepa型號靜電除塵網。

8、紫外殺菌除菌裝置：紫外殺菌。使用波長UVC(200～280nm)的電磁波殺菌，燈212mm，功率8W，電流270Ma，紫外輻照度26uw/cm2，可使用HDGW212D/S15型號紫外燈。

9、超聲恒濕器:加濕作用，加濕量3000-5000ml/h，霧粒直徑1-5微米，可選用正島SJ-J3000型加濕器。

10、電子制冷機:使用半導體制冷，半導體制冷器具有無噪聲、無振動、不需制冷劑、體積小、重量輕等特點，且工作可靠，操作簡便，易于進行冷量調節。制冷，保持恒溫和除濕作用。制冷量20-50W，穩定電流2-4A，電壓12-24V，冷面長60-80mm，寬40-60mm，高10-12mm，熱面長80-160mm，寬60-120mm，高50-70mm。可使用型號ATP050-12-A-00型。

11、環狀電磁場:材料使用軟磁性材料，切割氣流，初吸力8000N-10000N，工作電壓24V，可選用力迅/LX-26540型。

12、臭氧，I⁺、I^-離子發生器：離子濃度3×106PCS/cm3，臭氧濃度60-80mg/L，可選用CL-R03正負離子發生器。
