本實用新型涉及機械領域，具體是一種食品烘干加工機械。

背景技術：

一些食品如炒貨、干貨等在加工最后階段需要進行烘干脫水以提升口感、增加保存時間，目前大多數的加工方式是利用自然風干或燃燒燃料加熱烘干，前一種自然風干方式加工過程緩慢，不適合大量生產使用，而后一種燃燒燃料加熱烘干容易對環境造成污染且加工成本很高，并且現有的烘干設備在進行烘干時難以避免熱量的散失，造成熱能利用率不高，進一步增加了加工成本。

技術實現要素：

本實用新型的目的在于提供一種食品烘干加工機械，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種食品烘干加工機械，包括機體，所述機體內設有水平方向的輸送帶，在機體兩側設有開口，輸送帶兩端從開口處伸出機體外部，在機體上方設有太陽能集熱器，太陽能集熱器通過支架固定在機體頂部且太陽能集熱器與水平面呈30°夾角傾斜設置，所述太陽能集熱器包括方形的框架，在框架上平面設有多個互相平行的熱水管，所述熱水管為太陽能管，相鄰兩個熱水管之間通過三個水平方向的連接管連通，位于最左側的熱水管上部設有補水口，位于最右側的熱水管下部設有排水口，在框架上平面還設有空氣換熱管，所述空氣換熱管呈蛇形分布并依次插裝在熱水管內，空氣換熱管兩端分別連接有送氣管道和循環氣管，送氣管道從機體頂面伸入機體內部并連接有噴氣管，噴氣管下方開設有多個噴氣口，循環氣管另一端位于機體底面并與機體內部相連通，所述機體內底部呈向下收口的圓錐狀，在循環氣管上安裝有空氣除濕器和循環風機，所述空氣除濕器固定在機體外壁上，在空氣除濕器內填充有活性炭吸附顆粒；所述機體內兩側內壁上還設有風幕機，所述風幕機位于機體兩側開口正上方。

作為本實用新型進一步的方案：所述機體內設有電加熱管，電加熱管位于輸送帶下方。

與現有技術相比，本實用新型的有益效果是：本裝置通過在機體上方設置太陽能集熱器，并將空氣換熱管插裝在熱水管內，將空氣與經太陽能加熱后的高溫自來水進行換熱后對機體內的食品進行加熱風干，烘干效果好且節能環保，充分利用自然界可再生的太陽能資源，并且通過風幕機的設置，減少機體內外兩側空氣進行交流，減少熱量流失的同時避免灰塵進入機體內部，進而保證了加工環境，保證了加工食品的質量。

附圖說明

圖1為本實用新型的結構示意圖。

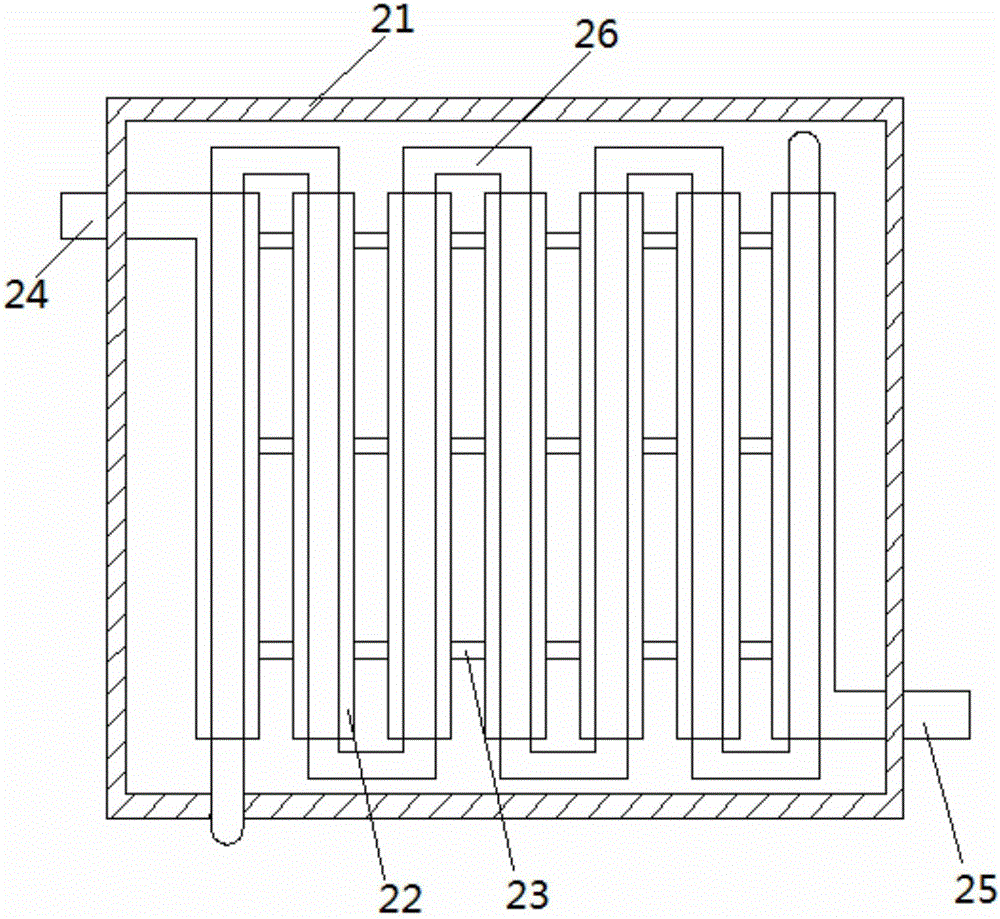

圖2為本實用新型中太陽能集熱器的結構示意圖。

圖3為本實用新型的側視圖。

圖中1-機體，11-風幕機，2-太陽能集熱器，21-框架，22-熱水管，23-連接管，24-補水口，25-排水口，26-空氣換熱管，27-送氣管道，28-噴氣管，29-循環氣管，3-輸送帶，4-空氣除濕器。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1～3，本實用新型實施例中，一種食品烘干加工機械，包括機體1，所述機體1內設有水平方向的輸送帶3，在機體1兩側設有開口，輸送帶3兩端從開口處伸出機體1外部，在機體1上方設有太陽能集熱器2，太陽能集熱器2通過支架固定在機體1頂部且太陽能集熱器2與水平面呈30°夾角傾斜設置，所述太陽能集熱器2包括方形的框架21，在框架21上平面設有多個互相平行的熱水管22，所述熱水管22為太陽能管，相鄰兩個熱水管22之間通過三個水平方向的連接管23連通，位于最左側的熱水管22上部設有補水口24，位于最右側的熱水管22下部設有排水口25，在框架21上平面還設有空氣換熱管26，所述空氣換熱管26呈蛇形分布并依次插裝在熱水管22內，空氣換熱管26兩端分別連接有送氣管道27和循環氣管29，送氣管道27從機體1頂面伸入機體1內部并連接有噴氣管28，噴氣管28下方開設有多個噴氣口，循環氣管29另一端位于機體1底面并與機體1內部相連通，所述機體1內底部呈向下收口的圓錐狀，在循環氣管29上安裝有空氣除濕器4和循環風機，所述空氣除濕器4固定在機體1外壁上，在空氣除濕器4內填充有活性炭吸附顆粒，所述機體1內設有電加熱管，電加熱管位于輸送帶3下方；裝置進行工作時，通過補水口24向熱水管22內通入自來水，利用太陽能加熱熱水管22內自來水，使自來水保持高溫，將待烘干的食品放置在輸送帶3上送入機體1內，啟動循環風機將空氣送入空氣換熱管26內，空氣在空氣換熱管26內與熱水管22內加熱后的自來水進行熱交換進而提高溫度，并沿送氣管道27到達噴氣管28，通過噴氣管28上的噴氣口向輸送帶3上的食品噴出，對待烘干的食品進行熱風風干，與食品進行熱交換后的潮濕降溫氣體向下移動經過循環氣管29再次進入空氣管熱管26內循環使用，減少熱量的散失，并且空氣通過循環氣管29進行循環時經過空氣除濕器4除去水汽，進而保證了烘干效果，并且通過電加熱管進行輔助加熱，進一步保證烘干效果；

所述機體1內兩側內壁上還設有風幕機11，所述風幕機11位于機體1兩側開口正上方，裝置進行工作時，啟動風幕機11對下方吹氣使機體1兩側開口處形成風幕，進而減少機體1內外兩側空氣進行交流，減少熱量流失的同時避免灰塵進入機體1內部，進而保證了加工環境，保證了加工食品的質量；

本裝置通過在機體1上方設置太陽能集熱器2，并將空氣換熱管26插裝在熱水管22內，將空氣與經太陽能加熱后的高溫自來水進行換熱后對機體1內的食品進行加熱風干，烘干效果好且節能環保，充分利用自然界可再生的太陽能資源，并且通過風幕機11的設置，減少機體1內外兩側空氣進行交流，減少熱量流失的同時避免灰塵進入機體1內部，進而保證了加工環境，保證了加工食品的質量。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
