本實用新型屬于農產品深加工設備領域，具體涉及一種新型農用蔬菜脫水裝置。

背景技術：

蔬菜脫水是將新鮮蔬菜經過清洗，烘干等加工制作，脫去蔬菜中大部分水分后形成的干菜。脫水過程不影響蔬菜原有的營養成分，便于蔬菜的儲存和運輸，延長蔬菜的保存時間。專利號為：201520138833.4的中國專利，具體內容為：脫水裝置包括蓋子、筒體、脫水桶、脫水孔、排水管、轉軸、電動機、排水槽，所述筒體與地面平行放置，所述脫水桶安在筒體里面，所述脫水桶四周和底部均勻分布有直徑相等的脫水孔，在筒體和脫水桶之間設有排水槽，排水槽一端連接有排水管，所述筒體底部中間安有轉軸，電動機帶動轉軸轉動。上述專利在蔬菜的脫水過程中破壞了蔬菜的結構，造成了蔬菜營養成分的流失。因此，需要一種能夠保持蔬菜原有成分和結構，且保證蔬菜干燥質量的脫水設備，以解決上述專利中存在的不足。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種新型農用蔬菜脫水裝置。

本實用新型通過以下技術方案來實現上述目的：

一種新型農用蔬菜脫水裝置，包括機殼、除水器、冷凍架、自動控制器，所述機殼上方安裝有所述除水器，所述除水器上安裝有指示燈，所述機殼一側安裝有所述自動控制器，所述機殼一側下方設置有冷卻水管，所述機殼后側下方設置有排水管，所述機殼內部上方設置有冷凍室，所述冷凍室外側設置有保溫板，所述冷凍室內部下方設置有導軌，所述導軌上設置有所述冷凍架，所述冷凍架上設置有置物臺，所述冷凍室內部一側安裝有溫度監測器，所述冷凍室內部一側下方設置有擴散風管，所述機殼內部下方安裝有壓縮機，所述壓縮機上方設置有冷氣輸入管。

上述結構中，新鮮蔬菜放置在所述置物臺上，所述壓縮機通過對所述冷凍室內部氣體的冷卻進行降溫，降溫過程中產生的水分經所述排水管排出，除水器能夠?qū)鋬鍪覂?nèi)部的水蒸氣進行去除。

為了進一步提高性能，所述除水器通過螺栓固定在所述機殼頂部，所述指示燈通過卡槽固定在所述除水器正面，所述自動控制器通過螺栓固定在所述機殼一側，所述排水管通過卡槽固定在所述機殼一側下方，所述冷卻水管通過卡槽固定在所述機殼后側下方。

為了進一步提高性能，所述冷凍室通過卡槽固定在所述機殼內部上方，所述保溫板通過螺栓固定在所述冷凍室外側，所述導軌通過卡槽固定在所述機殼內部下方。

為了進一步提高性能，所述冷凍架通過滑槽與所述導軌相連接，所述置物臺通過螺栓固定在所述冷凍架上方，所述溫度監測器通過螺栓固定在所述冷凍室內部一側。

為了進一步提高性能，所述擴散風管通過卡槽固定在所述冷凍室一側下方，所述壓縮機通過螺栓固定在所述機殼內部下方，所述冷氣輸入管通過卡槽固定在所述壓縮機上方。

有益效果在于：本實用新型脫水效率高，能夠有效地去除蔬菜中的水分，且不破壞蔬菜結構和營養成分組成。

附圖說明

圖1是本實用新型所述一種新型農用蔬菜脫水裝置的結構圖；

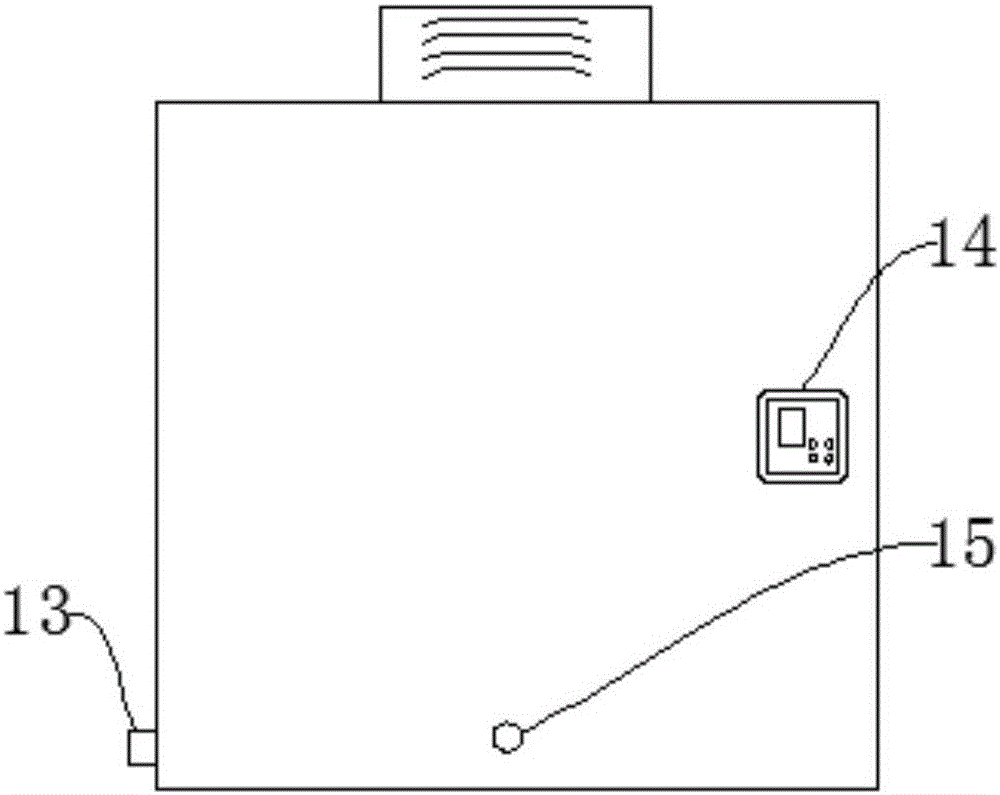

圖2是本實用新型所述一種新型農用蔬菜脫水裝置的左視圖。

1、冷凍架；2、冷凍室；3、溫度監測器；4、置物臺；5、指示燈；6、除水器；7、保溫板；8、機殼；9、擴散風管；10、導軌；11、冷氣輸入管；12、壓縮機；13、排水管；14、自動控制器；15、冷卻水管。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

如圖1-圖2所示，一種新型農用蔬菜脫水裝置，包括機殼8、除水器6、冷凍架1、自動控制器14，機殼8上方安裝有除水器6，除水器6上安裝有指示燈5，指示燈5用于指示設備運行狀態，機殼8一側安裝有自動控制器14，機殼8一側下方設置有冷卻水管15，冷卻水管15用于對壓縮機12進行水冷，機殼8后側下方設置有排水管13，機殼8內部上方設置有冷凍室2，冷凍室2外側設置有保溫板7，冷凍室2內部下方設置有導軌10，導軌10上設置有冷凍架1，冷凍架1上設置有置物臺4，冷凍室2內部一側安裝有溫度監測器3，溫度監測器3用于監測冷凍室2內部溫度，冷凍室2內部一側下方設置有擴散風管9，機殼8內部下方安裝有壓縮機12，壓縮機12上方設置有冷氣輸入管11，冷氣輸入管11用于將冷氣輸入冷凍室2中。

上述結構中，新鮮蔬菜放置在置物臺4上，壓縮機12通過對冷凍室2內部氣體的冷卻進行降溫，降溫過程中產生的水分經排水管13排出，除水器6能夠?qū)鋬鍪?內部的水蒸氣進行去除。

為了進一步提高性能，除水器6通過螺栓固定在機殼8頂部，指示燈5通過卡槽固定在除水器6正面，自動控制器14通過螺栓固定在機殼8一側，排水管13通過卡槽固定在機殼8一側下方，冷卻水管15通過卡槽固定在機殼8后側下方，冷凍室2通過卡槽固定在機殼8內部上方，保溫板7通過螺栓固定在冷凍室2外側，導軌10通過卡槽固定在機殼8內部下方，冷凍架1通過滑槽與導軌10相連接，置物臺4通過螺栓固定在冷凍架1上方，溫度監測器3通過螺栓固定在冷凍室2內部一側，擴散風管9通過卡槽固定在冷凍室2一側下方，壓縮機12通過螺栓固定在機殼8內部下方，冷氣輸入管11通過卡槽固定在壓縮機12上方。

以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其效物界定。
