本實用新型涉及家禽脫毛設備技術領域，具體地說，涉及一種家禽脫毛流水線用脫毛機。

背景技術：

家禽脫毛流水線中用的家禽脫毛流水線用脫毛機，其相對的脫毛裝置之間一般是可以調節間距的，這樣設置的好處是：1)、能夠適應不同體形的家禽脫毛(如雞、鴨或者鵝)；2)間距增大便于人員進入脫毛機的內部，以方便維修保養；3)便于沖洗脫毛裝置。

目前，間距的調節主要靠人工調節，人工調節耗費的時間長，效率低，影響到了正常的生產進度，提高了家禽加工的成本。

技術實現要素：

本實用新型所要解決的技術問題是：提供一種能夠自動調節脫毛裝置間距的家禽脫毛流水線用脫毛機。

為解決上述技術問題，本實用新型的技術方案是：家禽脫毛流水線用脫毛機，包括兩個分別設于兩端部且相互平行的支架，每個所述支架的上端縱向設有懸掛臂，每根所述懸掛臂的兩端通過滑塊滑動設有豎向設置的吊臂，所述支架的相對兩側分別橫向設置有若干排上下設置的機箱，所述機箱內設有脫毛裝置，所述機箱的兩端部分別與兩端的吊臂連接，兩端的所述懸掛臂之間固定連接有橫梁，所述橫梁的中部固定設有電機，所述電機通過傳動系統與每根所述懸掛臂兩端部的滑塊傳動連接，所述電機通過所述傳動系統驅動位于每根所述懸掛臂兩端的所述滑塊相互靠近或者相互遠離。

作為一種改進，所述傳動系統包括與所述電機的輸出軸固定連接的主動鏈輪；每根所述懸掛臂上沿該懸掛臂的長度方向設有雙向絲杠，每根所述懸掛臂兩端的所述滑塊分別設于所述雙向絲杠的兩端，所述雙向絲杠的兩端螺紋旋向相反，所述雙向絲杠的中部固定連接有從動鏈輪，所述從動鏈輪與所述主動鏈輪通過鏈條傳動連接。

作為一種改進，所述吊臂通過支撐架與所述滑塊固定連接，所述支撐架包括分別設于所述懸掛臂兩側的兩個支撐板，兩側的支撐板上端之間轉動設有上轉輥，兩側的支撐板下端之間轉動設有下轉輥，所述上轉輥與所述下轉輥分別位于所述懸掛臂的上下兩側，所述上轉輥的兩端部與所述下轉輥的兩端部分別固定設有限位盤，兩端的所述限位盤豎向卡于所述懸掛臂的相對兩側；所述吊臂與所述滑塊分別與所述支撐板固定連接。

作為一種改進，所述懸掛臂的兩端均固定連接有安裝座，所述安裝座上設有滾動軸承，所述雙向絲杠通過所述滾動軸承轉動安裝于所述安裝座上。

采用了上述技術方案后，本實用新型的有益效果是：

由于橫梁的中部固定設有電機，電機通過傳動系統與每根懸掛臂兩端部的滑塊傳動連接，電機通過傳動系統驅動位于每根懸掛臂兩端的滑塊相互靠近或者相互遠離；開啟電機，便可帶動同一懸掛臂上的滑塊相互靠近或者遠離，進而調節機箱相互靠近或者遠離，調節方式簡單快捷，自動化程度高，減少了調節花費的時間，提高了家禽脫毛工序的效率，降低了生存成本，同時，方便了對不同體形的家禽進行脫毛，便于對脫毛裝置進行維修保養和沖洗。

由于滑塊分別設于雙向絲杠的兩端，雙向絲杠的兩端螺紋旋向相反，雙向絲杠的中部固定連接有從動鏈輪，從動鏈輪鏈傳動連接有主動鏈輪，主動鏈輪固定連接于電機的輸出軸上；因而電機啟動后，能夠通過主動鏈輪、從動鏈輪驅動雙向絲杠旋轉，進而帶動滑塊相互靠近或者遠離。

附圖說明

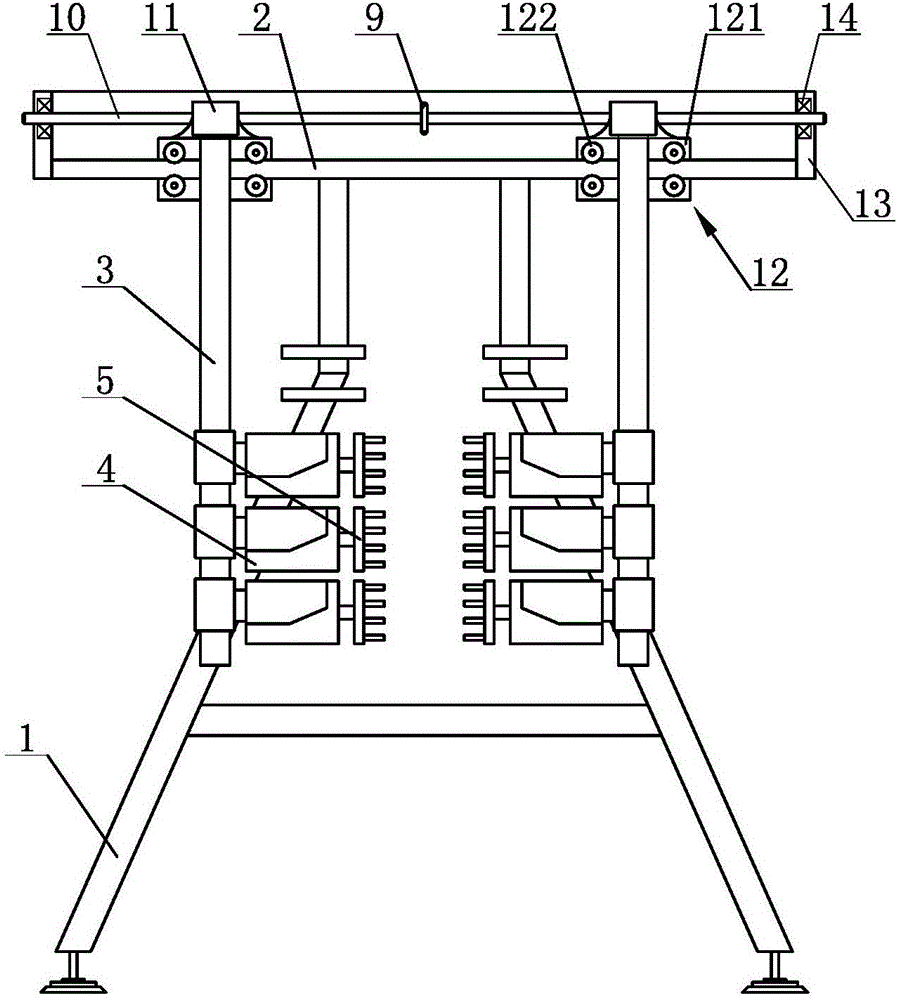

圖1是本實用新型的家禽脫毛流水線用脫毛機的結構示意圖；

圖2是圖1中的A-A向的結構示意圖；

圖3是圖1中B部的放大示意圖；

圖4是傳動系統的原理圖；

圖中：1-支架；2-懸掛臂；3-吊臂；4-機箱；5-脫毛裝置；6-橫梁；7-電機；8-主動鏈輪；9-從動鏈輪；10-雙向絲杠；11-滑塊；12-支撐架；121-支撐板；122-滾輪；13-安裝座；14-滾動軸承。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，且不用于限定本實用新型。

定義：兩個支架1之間的連接方向為橫向。

如圖1和圖2共同所示，一種家禽脫毛流水線用脫毛機，包括兩個位于兩端且相互平行的支架1，每個支架1的上端均固定設有縱向的懸掛臂2，每個懸掛臂2的兩端均滑動設有滑塊11，每個滑塊11均固定連接有吊臂3，支架1的相對的兩側分別固定設有多個上下設置的機箱4，每個機箱4內均設有多個脫毛裝置5，機箱4的兩端與兩端的吊臂3固定連接，兩個懸掛臂2之間固定連接有橫梁6，橫梁6的中部固定設有電機7，電機7通過傳動系統驅動位于同一個懸掛臂2兩端上的兩個滑塊11之間相互靠近或者遠離，進而帶動相對的脫毛裝置5之間相互靠近或者遠離，以便于對不同體形的家禽進行脫毛，便于設備的維護保養和脫毛裝置的沖洗。通過開啟電機7的方式，便可調節脫毛裝置5之間的距離，調節耗費的時間少，提高了整個脫毛工序的工作效率，降低了生產成本。

如圖4所示，傳動系統是這樣實現的：傳動系統包括電機7，電機7的輸出端固定連接有兩個間隔設置的主動鏈輪8，兩個主動鏈輪8分別通過傳動鏈傳動連接有從動鏈輪9，從動鏈輪9固定連接于雙向絲杠10上，雙向絲杠10兩端的螺紋旋向相反，位于同一個懸掛臂2上的兩個滑塊11分別套設于雙向絲杠10的兩端；當電機7正向或者反向轉動時，通過鏈傳動帶動雙向絲杠10轉動，進而實現兩個滑動11相互靠近或者相互遠離，實現脫毛裝置5之間相互靠近或者遠離。

其中，雙向絲杠10的兩端轉動設于懸掛臂2的兩端，懸掛臂2的兩端分別固定設有安裝座13，安裝座13上設有滾動軸承14，雙向絲杠10通過滾動軸承10轉動安裝于安裝座13上。

如圖1和圖3共同所示，每個滑塊11均固定連接有支撐架12，支撐架12包括位于懸掛臂2兩側的支撐板121，相對的兩個支撐板121之間轉動設有四個滾輪122，其中，上部的兩個滾輪122設于懸掛臂2的上表面上，下部的兩個滾輪122滑動設于懸掛臂2的下表面上。吊臂3和滑塊11均固定連接于支撐架12上，支撐架12和滾輪13的設置，起到支撐吊臂3重量的作用。

綜上所述，本實用新型的家禽脫毛流水線用脫毛機能夠自動調節脫毛裝置之間的距離，調節方便，提高了家禽了脫毛效率和降低了生產成本。

以上所述為本實用新型最佳實施方式的舉例，其中未詳細述及的部分均為本領域普通技術人員的公知常識。本實用新型的保護范圍以權利要求的內容為準，任何基于本實用新型的技術啟示而進行的等效變換，也在本實用新型的保護范圍之內。
