本發明創造屬于清洗裝置技術領域，尤其是涉及一種用于清洗韭菜花的裝置。

背景技術：

韭菜是我國的特產，無論在寒冷的東北，還是炎熱的南方，也無論是西北高原或是沿海城鎮，都留有它的足跡。韭菜花醬作為一種調料，因其味道鮮美、儲存方便受到中國人甚至外國朋友的喜歡。

在韭菜花醬的生產過程中，首要的工序就是韭菜花的清洗，只有清洗干凈，才能做出美味可口的韭菜花醬，現有的韭菜花醬生產企業大都是手工清洗，清洗效果不好，同時效率低下，工人勞動強度大，現有的清洗設備清洗存在清洗不徹底，不能將雜質及時過濾掉的問題，如何設計一種清洗效果好，效率高，且降低工人勞動強度的韭菜花清洗設備成為本領域技術人員研究的課題。

技術實現要素：

有鑒于此，本發明創造旨在提出一種用于清洗韭菜花的裝置，以改善清洗效果，及時將清洗的臟水和雜質過濾掉，提高清洗效率，降低人工勞動強度。

為達到上述目的，本發明創造的技術方案是這樣實現的：

一種用于清洗韭菜花的裝置，包括機架和清洗箱，

所述清洗箱外兩側相應的位置處分別固接有多個伸縮桿，每個伸縮桿的另一端分別與機架固接，所述機架上固接有液壓缸，液壓缸的活塞桿端部與清洗箱外的一側面固接，且活塞桿的軸線與伸縮桿的軸線平行；

所述清洗箱內設有攪拌刀，所述攪拌刀連接有攪拌電機，且攪拌刀由攪拌電機驅動，所述清洗箱內上部設有多個噴頭，每個噴頭的噴嘴分別朝下，所述清洗箱上部開有進料口；

所述清洗箱的底部設有過濾網，所述過濾網的一側固接有第一推拉桿，所述過濾網相對于清洗箱可移動，可將清洗箱的底部密封或者打開。

進一步的，所述機架一側設有儲水箱，所述儲水箱上連接有連接管，所述連接管的另一端與多個噴頭連接，所述連接管上設有能將儲水箱里的水抽到噴頭的抽水泵。

進一步的，所述清洗箱外側下部設有相互平行的兩個滑軌，每個滑軌的兩端分別與機架固接，所述滑軌一端的機架上開有接料箱孔，且接料箱孔置于兩個滑軌之間，還包括接料箱，所述接料箱一側固接有第二推拉桿，手推第二推拉桿可將接料箱通過接料箱孔放置到滑軌上，且接料箱相對滑軌可移動。

進一步的，所述接料箱下部固接有多個與滑軌相匹配的滑輪。

進一步的，所述滑軌下方設有接水箱，且接水箱置于清洗箱的正下方。

進一步的，所述攪拌刀的葉片具有向上彎折的端部。

相對于現有技術，本發明創造所述的一種用于清洗韭菜花的裝置具有以下優勢：

本發明所述的清洗裝置能實現清洗箱整體的左右擺動，清洗箱內清洗時不斷的攪動，不斷的供應干凈的清洗水，同時清洗后的臟水和過濾出的雜質及時的排出，改善了清洗的效果，清洗的更加干凈了，還提高了清洗的效率，降低了人工勞動強度。

附圖說明

構成本發明創造的一部分的附圖用來提供對本發明創造的進一步理解，本發明創造的示意性實施例及其說明用于解釋本發明創造，并不構成對本發明創造的不當限定。在附圖中：

圖1為本發明創造實施例所述的整體結構示意圖；

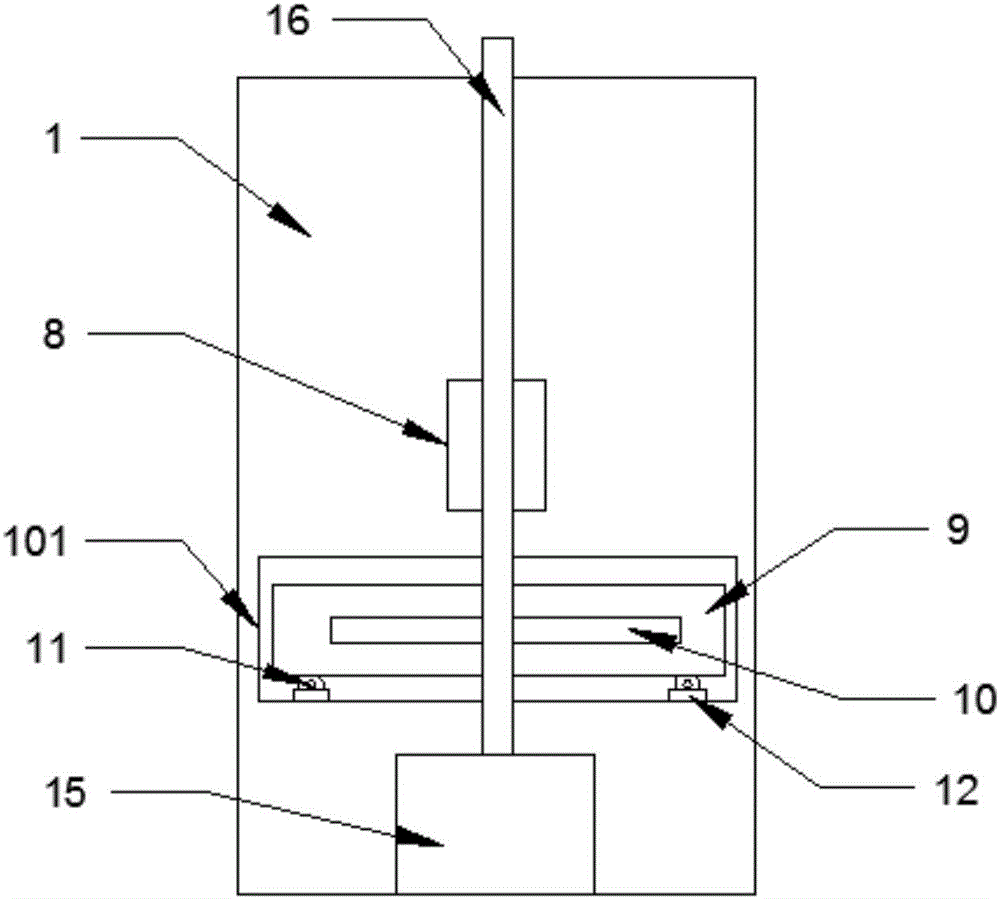

圖2為圖1的左視圖。

附圖標記說明：

1-機架；101-接料箱孔；2-清洗箱；201-進料口；3-過濾網；4-第一推拉桿；5-攪拌電機；6-攪拌刀；7-伸縮桿；8-液壓缸；9-接料箱；10-第二推拉桿；11-滑輪；12-滑軌；13-接水箱；14-抽水泵；15-儲水箱；16-連接管；17-噴頭。

具體實施方式

需要說明的是，在不沖突的情況下，本發明創造中的實施例及實施例中的特征可以相互組合。

在本發明創造的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明創造和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明創造的限制。此外，術語“第一”、“第二”等僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”等的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明創造的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

在本發明創造的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以通過具體情況理解上述術語在本發明創造中的具體含義。

下面將參考附圖并結合實施例來詳細說明本發明創造。

一種用于清洗韭菜花的裝置，包括機架1和清洗箱2，

所述清洗箱2外兩側相應的位置處分別固接有多個伸縮桿7，每個伸縮桿7的另一端分別與機架1固接，所述機架1上固接有液壓缸8，液壓缸8的活塞桿端部與清洗箱2外的一側面固接，且活塞桿的軸線與伸縮桿7的軸線平行；

所述清洗箱2內設有攪拌刀6，所述攪拌刀6連接有攪拌電機5，且攪拌刀6由攪拌電機5驅動，所述清洗箱2內上部設有多個噴頭17，每個噴頭17的噴嘴分別朝下，所述清洗箱2上部開有進料口201；

所述清洗箱2的底部設有過濾網3，所述過濾網3的一側固接有第一推拉桿4，所述過濾網3相對于清洗箱2可移動，可將清洗箱2的底部密封或者打開。

所述機架1一側設有儲水箱15，所述儲水箱15上連接有連接管16，所述連接管16的另一端與多個噴頭17連接，所述連接管16上設有能將儲水箱15里的水抽到噴頭17的抽水泵14。

所述清洗箱2外側下部設有相互平行的兩個滑軌12，每個滑軌12的兩端分別與機架1固接，所述滑軌12一端的機架1上開有接料箱孔101，且接料箱孔101置于兩個滑軌12之間，還包括接料箱9，所述接料箱9一側固接有第二推拉桿10，手推第二推拉桿10可將接料箱9通過接料箱孔101放置到滑軌12上，且接料箱9相對滑軌12可移動。

所述接料箱9下部固接有多個與滑軌12相匹配的滑輪11。

所述滑軌12下方設有接水箱13，且接水箱13置于清洗箱2的正下方。

所述攪拌刀6的葉片具有向上彎折的端部。

本實施例的工作過程：將韭菜花通過進料口201放到清洗箱2內，放置完足夠量的韭菜花后，多個噴頭17向清洗箱2內噴水，同時攪拌刀6旋轉攪拌清洗韭菜花，清洗箱2的底部是過濾網3，攪拌過程中，將韭菜花里摻雜的雜質與韭菜花分離，且通過過濾網3過濾到接水箱13里，清洗水不斷更新，清洗更加徹底，清洗箱2外側連接的液壓缸8驅動清洗箱2左右擺動，使清洗水更加容易過濾到接水箱2內，且過濾的更加干凈，清洗完畢后，手動將接料箱9放置到滑軌12上且置于清洗箱2正下方，然后手動拉出過濾網3將清洗箱2的箱底打開，韭菜花會落到接料箱9里，然后手動拉出接料箱9將清洗干凈的韭菜花放置到制作韭菜花醬的裝置里。

以上所述僅為本發明創造的較佳實施例而已，并不用以限制本發明創造，凡在本發明創造的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明創造的保護范圍之內。
