本發明涉及家禽宰殺技術領域，尤其涉及一種家禽掏膛裝置。

背景技術：

家禽是指人工豢養的鳥類動物，主要為了獲取其肉、卵和羽毛，也有作為其他用處，如信鴿、寵物等。一般為雉科和鴨科動物，如雞、鴨、鵝等，也有其他科的鳥類如火雞、鴿、鵪鶉和各種鳴禽的。而現有技術中對家禽的內臟處理，都是靠人工完成，并沒有專門的工具，因此，制約了其的發展，為此，我們提出了一種家禽掏膛裝置。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種家禽掏膛裝置。

為了實現上述目的，本發明采用了如下技術方案：

設計一種家禽掏膛裝置，包括套管與活動桿，所述套管外側設置有握把，所述套管內壁上安裝有多組滑軌，活動桿通過套管一端插接入套管，并延伸至套管另一端，且活動桿上設置有多組滑塊，多組滑塊均滑動設置在滑軌內，所述活動桿一端開設有四個方形槽，且四個方形槽均鉸接有夾持手，四個夾持手均呈v字型，并延伸出套管，位于夾持手一側的套管內還設置有密封機構，遠離夾持手一側的套管內螺紋連接有螺紋套，且螺紋套外側安裝有環形板，環形板的直徑大于套管的直徑，遠離夾持手一側的活動桿還通過螺栓安裝有限位塊。

優選的，所述握把包括呈環形的安裝板，且安裝板安裝在套管外側，所述安裝板外側還設置有橡膠墊，且橡膠墊表面設置有防滑紋。

優選的，所述限位塊外側安裝有推拉手。

優選的，四個所述夾持手內側均設置有掛鉤。

優選的，所述密封機構外側還安裝有兩個弧形斜板，兩個弧形斜板共同組成圓形。

優選的，所述密封機構包括第一弧形板與第二弧形板，且第一弧形板與第二弧形板外側均設置有螺紋結構，并通過螺紋結構螺紋連接在套管內壁，第一弧形板與第二弧形板兩側通過卡合機構卡接，且兩個弧形斜板分別安裝在第一弧形板與第二弧形板上。

優選的，所述卡合機構包括安裝在第一弧形板上的卡槽與安裝在第二弧形板上的卡塊，且卡槽與卡塊相互配合，卡塊插接在卡槽內。

優選的，所述卡槽內兩側均設置有限位孔，且卡塊兩側開設有槽孔，槽孔內設置有復位彈簧，復位彈簧連接有與限位孔相互配合的弧形塊。

優選的，包括彈簧，且彈簧套設在弧形板與限位塊之間的活動桿上，兩端分別連接在弧形板與限位塊上。

優選的，所述螺紋套與環形板為一體設置，且環形板內側還設置有密封圈。

本發明提出的一種家禽掏膛裝置，有益效果在于：該家禽掏膛裝置實現對內臟的拉出，避免了人工進行，能夠對活動桿在套管內的位置進行限定，從而避免在掏膛時亂晃，有效提高了工作效率，通過密封機構的設置，能夠有效的避免在掏膛時，家禽內部的雜物進入裝置，從而對其造成損壞，影響其的使用壽命。

附圖說明

圖1為本發明提出的一種家禽掏膛裝置的剖視結構示意圖；

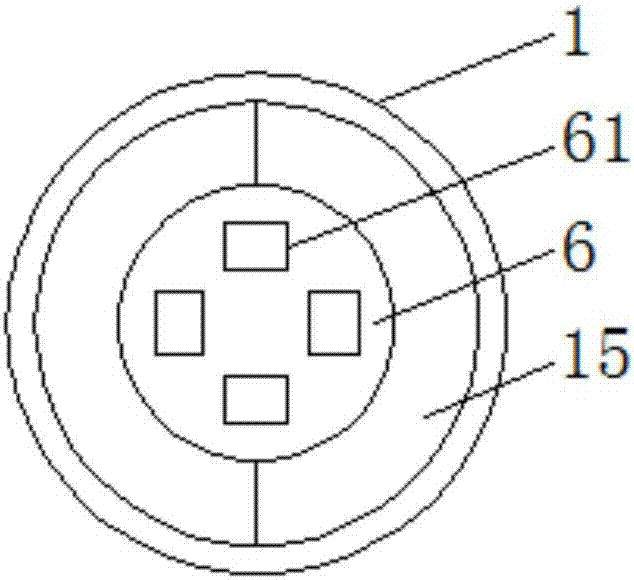

圖2為本發明提出的一種家禽掏膛裝置的側視結構示意圖；

圖3為本發明提出的一種家禽掏膛裝置的密封機構的結構示意圖；

圖4為本發明提出的一種家禽掏膛裝置的密封機構局部結構放大圖。

圖中：1套管、2安裝板、3橡膠墊、4滑軌、5滑塊、6活動桿、61方形槽、7螺紋套、8環形板、9彈簧、10限位塊、11螺栓、12推拉手、13掛鉤、14夾持手、15弧形斜板、16密封機構、161第一弧形板、162第二弧形板、163螺紋結構、164卡塊、165卡槽、166限位孔、167弧形塊、168復位彈簧。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-4，一種家禽掏膛裝置，包括套管1與活動桿6，套管1外側設置有握把，便于對裝置的拿放，套管1內壁上安裝有多組滑軌4，活動桿6通過套管1一端插接入套管1，并延伸至套管1另一端，且活動桿6上設置有多組滑塊5，多組滑塊5均滑動設置在滑軌4內，能夠對活動桿6在套管1內的位置進行限定，從而避免在掏膛時亂晃，影響工作效率。

活動桿6一端開設有四個方形槽61，且四個方形槽61均鉸接有夾持手14，四個夾持手14均呈v字型，并延伸出套管1，工作時，通過將夾持手14伸入家禽內部，從而實現對內臟的拉出，避免了人工進行。

位于夾持手14一側的套管1內還設置有密封機構16，遠離夾持手14一側的套管1內螺紋連接有螺紋套7，且螺紋套7外側安裝有環形板8，環形板8的直徑大于套管1的直徑，遠離夾持手14一側的活動桿6還通過螺栓11安裝有限位塊10，能夠有效的避免在掏膛時，家禽內部的雜物進入裝置，從而對其造成損壞，影響其的使用壽命。

握把包括呈環形的安裝板2，且安裝板2安裝在套管1外側，安裝板2外側還設置有橡膠墊3，且橡膠墊3表面設置有防滑紋，保證拿放時的舒適性。

限位塊10外側安裝有推拉手12，便于對活動桿6的推拉，有效提高了工作效率。

四個夾持手14內側均設置有掛鉤13，能夠進一步對家禽內臟進行夾緊，保證了夾持手14的夾持緊固。

密封機構16外側還安裝有兩個弧形斜板15，兩個弧形斜板15共同組成圓形，能夠提高了夾持手14的夾持效率。

密封機構16包括第一弧形板161與第二弧形板162，且第一弧形板161與第二弧形板162外側均設置有螺紋結構163，并通過螺紋結構163螺紋連接在套管1內壁，第一弧形板161與第二弧形板162兩側通過卡合機構卡接，且兩個弧形斜板15分別安裝在第一弧形板161與第二弧形板162上，實現了對密封機構16的拆卸，從而對裝置內部進行定時清洗，提高了裝置使用壽命。

卡合機構包括安裝在第一弧形板161上的卡槽165與安裝在第二弧形板162上的卡塊164，且卡槽165與卡塊164相互配合，卡塊164插接在卡槽165內。

卡槽165內兩側均設置有限位孔166，且卡塊164兩側開設有槽孔，槽孔內設置有復位彈簧168，復位彈簧168連接有與限位孔166相互配合的弧形塊167。

包括彈簧9，且彈簧9套設在弧形板8與限位塊10之間的活動桿6上，兩端分別連接在弧形板8與限位塊10上，當家禽內臟取出后，能夠使得活動桿6自動復位，降低了勞動力。

螺紋套7與環形板8為一體設置，且環形板8內側還設置有密封圈，便于灰塵進入裝置內部。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

技術特征：

技術總結
本發明涉及家禽宰殺技術領域，尤其是一種家禽掏膛裝置，所述套管內壁上安裝有多組滑軌，活動桿通過套管一端插接入套管，并延伸至套管另一端，且活動桿上設置有多組滑塊，多組滑塊均滑動設置在滑軌內，所述活動桿一端開設有四個方形槽，且四個方形槽均鉸接有夾持手，位于夾持手一側的套管內還設置有密封機構，遠離夾持手一側的套管內螺紋連接有螺紋套，且螺紋套外側安裝有環形板，環形板的直徑大于套管的直徑，遠離夾持手一側的活動桿還通過螺栓安裝有限位塊。該實現對內臟的拉出，避免了人工進行，有效提高了工作效率，通過密封機構的設置，能夠有效的避免在掏膛時，家禽內部的雜物進入裝置，從而對其造成損壞，影響其的使用壽命。

技術研發人員：趙明紅
受保護的技術使用者：甘肅凱偉農牧業科技發展有限公司
技術研發日：2017.04.28
技術公布日：2017.08.04
