本實用新型涉及配料設備技術領域，具體為一種飼料添加劑自動配料裝置。

背景技術：

飼料添加劑是指在飼料生產加工、使用過程中添加的少量或微量物質，在飼料中用量很少但作用顯著。飼料添加劑是現代飼料工業必然使用的原料，對強化基礎飼料營養價值，提高動物生產性能，保證動物健康，節省飼料成本，改善畜產品品質等方面有明顯的效果，在加工過程中，因?yàn)橐尤胩砑觿虼耍托枰淞涎b置，配料裝置就是用來將添加劑送入正在加工的飼料中。

但目前市場上的配料裝置自動掛不全面，而且對不同的添加劑的加入，效率低下，另外，在對送料槽的清理上不及時，導致不同添加劑之間會相互污染，影響飼料加工的質量，這就是我們要解決的問題。

技術實現要素：

本實用新型的目的在于提供一種飼料添加劑自動配料裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種飼料添加劑自動配料裝置，包括第一飼料加工箱和第二飼料加工箱，所述第一飼料加工箱和所述第二飼料加工箱之間通過支撐臺固定連接，所述第一飼料加工箱的頂端和所述第二飼料加工箱的頂端分別安裝有第一飼料添加劑卸料桶和第二飼料添加劑卸料桶，所述支撐臺的頂端表面對稱設置有第三飼料添加劑卸料桶和第四飼料添加劑卸料桶，所述第三飼料添加劑卸料桶的一側和所述第四飼料添加劑卸料桶的一側均設置有儲水桶，所述支撐臺的下方設置有截面呈半圓形的送料槽，且送料槽由第一滑槽、第二滑槽和第三滑槽組成，所述第一滑槽和第二滑槽之間、所述第二滑槽和第三滑槽之間均通過插孔和連接桿可拆卸連接，所述第二滑槽的中部的槽內焊接有固定塊，所述固定塊的頂端和所述支撐臺的底端通過旋轉桿固定連接，且旋轉桿的一端連接第一電機，所述旋轉桿的兩側分別設置有第一液壓桿和第二液壓桿，所述第一液壓桿和所述第二液壓桿均連接液壓泵，所述第一飼料加工箱和第二飼料加工箱的中部側壁均開有槽口，且第一滑槽的一端和第三滑槽的一端均通過槽口分別伸入所述第一飼料加工箱和所述第二飼料加工箱的內部，所述第一飼料加工箱和所述第二飼料加工箱的內部下端均設置有攪拌錕，且攪拌錕通過連桿連接第二電機，兩個所述第二電機均對應安裝在所述第一飼料加工箱和所述第二飼料加工箱下端的外壁，所述支撐臺的前表面對稱安裝有兩個控制面板，兩個控制面板之間安裝有電控箱，兩個所述控制面板上均設置有兩個數控開關和一個調頻旋鈕，所述電控箱上安裝有顯示屏，所述顯示屏的下方設置有若干個按鍵，兩個所述控制面板均電性連接所述電控箱，所述支撐臺的底部安裝有透明玻璃罩，還對稱連接有兩個高壓噴槍，所述高壓噴槍和所述支撐臺底部之間通過固定軸和活動桿連接，且固定軸的底端嵌入設置有方形凹槽，所述送料槽、所述旋轉桿、所述第一液壓桿、所述高壓噴槍和所述第二液壓桿均設置在所述透明玻璃罩內。

進一步的，所述插孔均勻分布在所述第一滑槽和所述第二滑槽的一端外壁，所述連接桿固定焊接在所述第二滑槽和所述第三滑槽的一端外壁。

進一步的，所述第一液壓桿和所述第二液壓桿的底端外壁均通過強力膠粘結有橡膠套。

進一步的，所述槽口內安裝有電動門，且電動門電性連接所述電控箱。

進一步的，所述第一飼料添加劑卸料桶、所述第二飼料添加劑卸料桶、所述第三飼料添加劑卸料桶、第四飼料添加劑卸料桶和兩個儲水箱的下端卸料管外壁均安裝有電磁閥，且電磁閥電性連接所述電控箱。

進一步的，所述攪拌錕的外表面設置有齒紋，內部嵌套有加熱腔，且加熱腔由加熱板、加熱電阻絲和加熱室組成，所述加熱電阻絲電性連接所述電控箱。

進一步的，兩個所述數控開關的下方均設置有工作指示燈，且兩個工作指示燈對應電性連接兩個所述數控開關。

進一步的，所述透明玻璃罩的底端對稱安裝有兩個出水管，且兩個出水管和所述透明玻璃罩之間通過法蘭固定連通，所述出水管的外壁安裝有閥門。

與現有技術相比，本實用新型的有益效果是：該種飼料添加劑自動配料裝置，通過由第一滑槽、第二滑槽和第三滑槽組成的送料槽，實現了對不同飼料添加劑的配送，通過第一液壓桿和第二液壓桿，可以使得第一滑槽和第三滑槽分別被下壓，進而使飼料添加劑順利進入第一飼料加工箱和第三飼料加工箱，這種配送方式不僅效率高，而且是對多種飼料添加劑的配送，轉換速度快，通過高壓噴槍、儲水桶和旋轉桿，可以快速對送料槽進行及時的清洗，而透明玻璃罩的設置，保證配送的料灰不會飛揚到外面，影響工作人員的健康，還有就是收集清洗后的污水，可以通過出水管排出，整個裝置做到了自動配料，而且效率高，提高了工作效率。

附圖說明

圖1是本實用新型的整體結構示意圖；

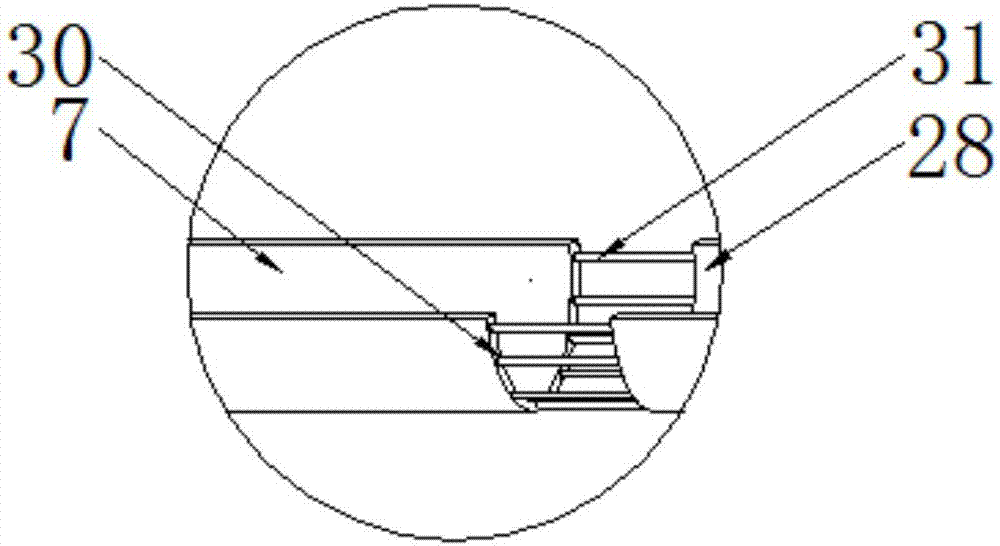

圖2是本實用新型的A的結構示意圖；

圖3是本實用新型的B的結構示意圖；

圖4是本實用新型的高壓噴槍的底部截面示意圖；

圖5是本實用新型的攪拌錕的內部剖視圖；

圖6是本實用新型的控制面板的結構示意圖；

圖7是本實用新型的電控箱的結構示意圖；

附圖標記中：1-第一飼料添加劑卸料桶；2-電磁閥；3-控制面板；4-高壓噴槍；5-第一飼料加工箱；6-電動門；7-第一滑槽；8-槽口；9-攪拌錕；10-第二電機；11-出水管；12-儲水桶；13-第三飼料添加劑卸料桶；14-第一電機；15-第四飼料添加劑卸料桶；16-第二飼料添加劑卸料桶；17-支撐臺；18-第二飼料加工箱；19-第三滑槽；20-數控開關；21-調頻旋鈕；22-顯示屏；23-電控箱；24-按鍵；25-第一液壓桿；26-旋轉桿；27-第二液壓桿；28-固定塊；29-第二滑槽；30-通孔；31-連接桿；32-活動桿；33-方形凹槽；34-高壓噴槍；35-加熱腔；36-透明玻璃罩。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-7，本實用新型提供一種技術方案：一種飼料添加劑自動配料裝置，包括第一飼料加工箱5和第二飼料加工箱18，所述第一飼料加工箱5和所述第二飼料加工箱18之間通過支撐臺17固定連接，所述第一飼料加工箱5的頂端和所述第二飼料加工箱18的頂端分別安裝有第一飼料添加劑卸料桶1和第二飼料添加劑卸料桶16，所述支撐臺17的頂端表面對稱設置有第三飼料添加劑卸料桶13和第四飼料添加劑卸料桶15，所述第三飼料添加劑卸料桶13的一側和所述第四飼料添加劑卸料桶15的一側均設置有儲水桶12，所述支撐臺17的下方設置有截面呈半圓形的送料槽，且送料槽由第一滑槽7、第二滑槽29和第三滑槽19組成，所述第一滑槽7和第二滑槽29之間、所述第二滑槽29和第三滑槽19之間均通過插孔30和連接桿31可拆卸連接，所述第二滑槽29的中部的槽內焊接有固定塊28，所述固定塊28的頂端和所述支撐臺17的底端通過旋轉桿26固定連接，且旋轉桿26的一端連接第一電機14，所述旋轉桿26的兩側分別設置有第一液壓桿25和第二液壓桿27，所述第一液壓桿25和所述第二液壓桿27均連接液壓泵，所述第一飼料加工箱5和第二飼料加工箱18的中部側壁均開有槽口8，且第一滑槽7的一端和第三滑槽19的一端均通過槽口8分別伸入所述第一飼料加工箱5和所述第二飼料加工箱18的內部，所述第一飼料加工箱5和所述第二飼料加工箱18的內部下端均設置有攪拌錕9，且攪拌錕9通過連桿連接第二電機10，兩個所述第二電機10均對應安裝在所述第一飼料加工箱5和所述第二飼料加工箱18下端的外壁，所述支撐臺17的前表面對稱安裝有兩個控制面板3，兩個控制面板3之間安裝有電控箱23，兩個所述控制面板3上均設置有兩個數控開關20和一個調頻旋鈕21，所述電控箱23上安裝有顯示屏22，所述顯示屏22的下方設置有若干個按鍵24，兩個所述控制面板3均電性連接所述電控箱23，所述支撐臺17的底部安裝有透明玻璃罩36，還對稱連接有兩個高壓噴槍34，所述高壓噴槍34和所述支撐臺17底部之間通過固定軸4和活動桿32連接，且固定軸4的底端嵌入設置有方形凹槽33，所述送料槽、所述旋轉桿26、所述第一液壓桿25、所述高壓噴槍34和所述第二液壓桿27均設置在所述透明玻璃罩36內。

進一步的，所述插孔30均勻分布在所述第一滑槽7和所述第二滑槽29的一端外壁，所述連接桿31固定焊接在所述第二滑槽29和所述第三滑槽19的一端外壁，保證第一滑槽7、第二滑槽29和第三滑槽19之間方便拆卸和拼接。

進一步的，所述第一液壓桿25和所述第二液壓桿27的底端外壁均通過強力膠粘結有橡膠套，保護第一液壓桿25和第二液壓桿27，延長其使用壽命。

進一步的，所述槽口8內安裝有電動門6，且電動門6電性連接所述電控箱23，實現對電動門6的控制。

進一步的，所述第一飼料添加劑卸料桶1、所述第二飼料添加劑卸料桶16、所述第三飼料添加劑卸料桶13、第四飼料添加劑卸料桶15和兩個儲水箱12的下端卸料管外壁均安裝有電磁閥2，且電磁閥2電性連接所述電控箱23，實現對電磁閥2的控制。

進一步的，所述攪拌錕9的外表面設置有齒紋，內部嵌套有加熱腔35，且加熱腔35由加熱板、加熱電阻絲和加熱室組成，所述加熱電阻絲電性連接所述電控箱23，實現對加熱腔35的控制。

進一步的，兩個所述數控開關20的下方均設置有工作指示燈，且兩個工作指示燈對應電性連接兩個所述數控開關20，可以知道數控開關20工作狀態。

進一步的，所述透明玻璃罩36的底端對稱安裝有兩個出水管11，且兩個出水管11和所述透明玻璃罩36之間通過法蘭固定連通，所述出水管11的外壁安裝有閥門，主要是用來排放清洗后的污水。

工作原理：首先，我們通過電控箱23，可以選擇打開對應的飼料添加劑卸料桶底部的電磁閥2，其關閉也是由電控箱23自動控制的，來使飼料添加劑被配送到對應的滑槽，通過由第一滑槽7、第二滑槽29和第三滑槽19組成的送料槽，實現了對不同飼料添加劑的配送，而且通過電控箱23、第一液壓桿25和第二液壓桿27，可以使得第一滑槽7和第三滑槽19不同步分別被下壓，進而使飼料添加劑順利進入第一飼料加工箱5和第三飼料加工箱18，這種配送方式不僅效率高，而且是對多種飼料添加劑的配送，轉換速度快，通過旋轉桿26在第一電機14的帶動下，使第二滑槽29轉動，由于第一滑槽7、第二滑槽29和第三滑槽19使可拆卸連接，所以，我們?cè)谇逑此土喜蹠r(shí)，將第一滑槽7和第三滑槽19拆下，再通過儲水桶12和高壓噴槍34，可以快速對送料槽進行及時的清洗，而透明玻璃罩的設置，保證配送的料灰不會飛揚到外面，影響工作人員的健康，還有就是收集清洗后的污水，可以通過出水管10排出，整個裝置做到了自動配料，而且效率高，提高了工作效率。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
