本實用新型涉及一種晾曬裝置，具體涉及一種垂掛式海帶晾曬裝置，屬于農業機械領域。

背景技術：

海帶在我國具有較長的養殖歷史，沿海地區具有廣泛的海帶養殖傳統。目前在海帶養殖產業中，其大部分海帶收割后，為便于儲存和運輸一般要進行晾曬處理，但是在晾曬過程中存在以下四個突出的問題：一是海帶晾曬具有季節性特點，在海帶晾曬季節，海帶養殖規模較大的養殖戶晾曬海帶時需要占用大量晾曬土地，而在非晾曬季節，這些晾曬土地就處于閑置狀態，造成了土地資源的浪費。二是海帶晾曬需要雇傭大量人工進行晾曬和翻面，人工成本很高，勞動強度大。三是人工晾曬的海帶品質不高，晾曬過程中容易粘黏沙粒等雜物，降低了海帶的品質。四是晾曬不及時，影響海帶采收效率。由于晾曬場地的限制，在海帶后期大量收割時，海帶不能被及時晾曬，導致干菜品質下降，同時也影響海上收割的速度，導致海帶掉稍，造成減產。

針對海帶晾曬過程中存在的問題，現有技術中已經做出了如下改進。

專利海帶晾曬架，申請號為：200720021149.3。

公開了一種海帶晾曬架，包括架體，架體上設置框架，框架上設置可調間距的晾曬桿，架體高度介于5-120cm 之間，但是該專利僅解決了海帶在晾曬過程中不沾沙土的技術問題，不會節約土地空間。

專利海帶晾曬日光房及其建造方法和用途，申請號：201110280794.8。

該裝置包括平面地基、墻體、預熱倉、房頂建筑、排氣窗、晾曬設備部分，可建成移動式或者不動式，可建成斜面式日光房和日光房規模化式管理。該專利雖然提高晾曬效率，但是土地使用率依然不高，并且存在晾曬受天氣影響較大，且設備結構復雜，成本太高的問題。

專利物料高空懸掛晾曬裝置，申請號: 201510000266.0。

該裝置設有一固定在地面的立柱，立柱上設有可上下移動的升降裝置，在升降裝置上設有物料懸掛裝置，升降裝置上有物料桿，且呈傘狀，海帶懸掛在物料桿上進行晾曬，物料桿呈傘狀分布，其海帶懸掛晾曬也呈傘狀，升降裝置靠卷揚機和牽引繩通過滑輪實現在立柱上的升降。但該裝置存在海帶晾曬時受光和受風不均勻的問題，尤其是越靠近立桿內側的海帶受光和接受風力越少，從而導致整體晾曬效率不高。

技術實現要素：

為解決現有技術中的不足，本實用新型提出了一種垂掛式高空海帶晾曬裝置，該裝置不僅適用于晾曬一般重量的海帶，而且尤其適用于晾曬葉片較厚的大型海帶。該裝置的設計解決了現有海帶晾曬裝置通風不佳、晾曬受光不均勻、不適應大型海帶的缺點，同時該裝置不僅適用于海帶的晾曬，而且可以針對其他物料的晾曬。

技術方案如下：

一種垂掛式高空海帶晾曬裝置，包括立柱、滑輪固定托盤、傳動滑輪、導向滑輪、第一橫梁、第二橫梁、支架鎖鏈、卷揚機、鋼絲繩、承重掛鉤，

其中，所述立柱中空，豎直設置；

第一橫梁和第二橫梁分別與水平方向平行并相互垂直固定于所述立柱頂部下方，并且橫梁兩端分別安裝有導向滑輪，所述導向滑輪的輪軌方向分別與所述第一橫梁和第二橫梁平行；

滑輪固定托盤安裝于所述立柱頂端，所述滑輪固定托盤中心制有孔洞，其孔洞與立柱孔洞半徑相同或略小，沿所述固定托盤中心孔洞的邊緣安裝若干傳動滑輪，并且所述傳動滑輪的輪軌方向分別與第一橫梁或第二橫梁平行；

鋼絲繩一端與支架鎖鏈連接，另一端沿導向滑輪后經過傳動滑輪，然后穿過所述立柱孔洞后與卷揚機連接，由所述卷揚機提供動力；

同時，所述支架鎖鏈上安裝有若干可拆卸的承重掛鉤。

優選，所述支架鎖鏈的寬度大于導向滑輪輪軌的寬度，便于支架鎖鏈和鋼絲繩的定位。

優選，設置穩固鋼繩，所述穩固鋼繩長度與海帶繩長度相同或略大，兩端制有連接掛鉤與支架鎖鏈連接，增加海帶懸掛穩固性；進一步，穩固鋼繩設有若干可拆卸的固定掛鉤，可與海帶繩連接，用以固定海帶繩中間部分，進一步增加海帶懸掛穩固性。

優選，所述支架鎖鏈可用支架鋼管替換。

優選，所述第一橫梁和第二橫梁下方設置支撐架，進一步增加橫梁的承重。

優選，所述傳動滑輪與導向滑輪為4個，4根鋼絲繩在所述立柱空管內絞成股線后連接所述卷揚機。

優選，所述立柱高度可調、支架鎖鏈的長度可調，進一步增加可晾曬海帶的量，同時也可進一步改善采光。

優選，所述立柱、第一橫梁和/或第二橫梁可拆卸安裝。

專利物料高空懸掛晾曬裝置，申請號: 201510000266.0，該專利的專利性不僅在于解決了晾曬，還在于包括設計了一種適用該裝置一體化的的升降裝置，和對懸掛裝置收緊和展開的機械構造部分。本實用新型專利與其相比，在升降裝置和結構設計上的思路大體相同，創造性在于克服傘狀發散式晾曬的缺點，采用將海帶繩掛在支架鎖鏈上進行晾曬，使得晾曬采光更加均勻，同時改善了通風效果，而且該裝置更適用于晾曬藻體長度大于5～6 m大型海帶。

附圖說明

圖1為一種垂掛式海帶晾曬裝置示意圖；

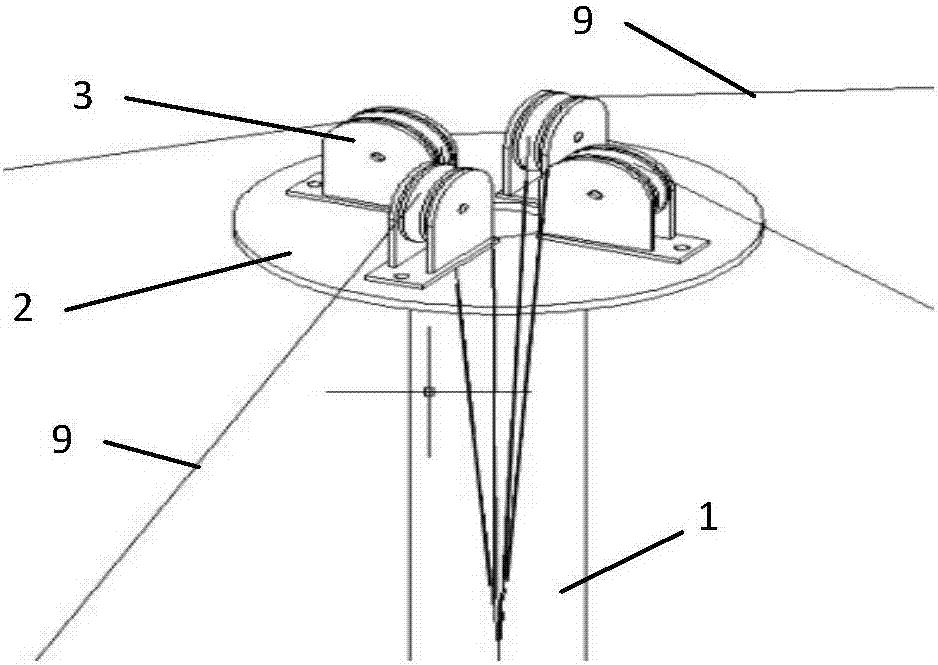

圖2為一種垂掛式海帶晾曬裝置的滑輪固定托盤局部示意圖。

圖1和圖2中，立柱1、滑輪固定托盤2、傳動滑輪3、導向滑輪4、第一橫梁5、第二橫梁6、支架鎖鏈7、承重掛鉤7-1、卷揚機8、鋼絲繩9、穩固鋼繩10、固定掛鉤10-1、支撐架11。

具體實施方式

下面結合附圖和實例對本實用新型進一步說明。

長島海帶是山東省長島縣的特產，長島海帶具有色澤黑、個長質厚的特點，同時富含碘、海藻酸鈉等微量元素，常年出口日本韓國等地，深受國內外客戶的好評。

但是正是由于其個長質厚的特點導致了其晾曬周期長，并且現有的晾曬裝置均不能較好的滿足對其的晾曬要求，下例中的裝置可解決以上技術問題。

實施例1 一種垂掛式海帶晾曬裝置

一種垂掛式海帶晾曬裝置，包括立柱1、滑輪固定托盤2、傳動滑輪3、導向滑輪4、第一橫梁5、第二橫梁6、支架鎖鏈7、承重掛鉤7-1、卷揚機8、鋼絲繩9、穩固鋼繩10、固定掛鉤10-1、支撐架11，

其中，所述立柱1中空，豎直設置；

第一橫梁5和第二橫梁6分別與水平方向平行并相互垂直固定于所述立柱1的頂部下方，并且橫梁兩端分別安裝有導向滑輪4，所述導向滑輪4的輪軌方向分別與所述第一橫梁5和第二橫梁6平行；

滑輪固定托盤2安裝于所述立柱1頂端，所述滑輪固定托盤2中心制有孔洞，其孔洞與所述立柱1的孔洞半徑相同或略小，沿所述固定托盤2中心孔洞的邊緣安裝若干傳動滑輪3，并且所述傳動滑輪3的輪軌方向分別與第一橫梁5或第二橫梁6平行；

鋼絲繩9一端與支架鎖鏈7連接，另一端沿導向滑輪4后經過傳動滑輪3，然后穿過所述立柱1的孔洞后與卷揚機8連接，由所述卷揚機8提供動力；

同時，所述支架鎖鏈7上安裝有若干可拆卸的承重掛鉤7-1。

該例中，所述支架鎖鏈7的寬度大于導向滑輪4輪軌的寬度，便于支架鎖鏈7和鋼絲繩9的定位。

該例中，設置穩固鋼繩10，所述穩固鋼繩10長度與海帶繩長度相同或略大，兩端制有掛鉤與支架鎖鏈7連接，增加海帶懸掛穩固性；進一步，穩固鋼繩設有若干可拆卸的固定掛鉤10-1，可與海帶繩連接，進一步增加海帶懸掛穩固性。

該例中，所述第一橫梁5和第二橫梁6下方設置支撐架11，進一步增加橫梁的承重。

該例中，所述傳動滑輪3與導向滑輪4為4個，4根鋼絲繩9在所述立柱1空管內絞成股線后連接所述卷揚機8。

該例中，所述立柱1高度可調、支架鎖鏈7的長度可調，進一步增加可晾曬海帶的量，同時也可進一步改善采光。

該例中，所述立柱1、第一橫梁5和/或第二橫梁6可拆卸安裝。

如圖1所示，海帶晾曬架的結構示意圖固定在地面的立柱1是由直徑為30mm，高度為20米的鋼管制成，在距立柱1頂端1.5m的位置有兩根8.6米的第一橫梁5和第二橫梁6，每根橫梁靠近兩端位置安裝有導向滑輪4，從導向滑輪4上垂下長15m的支架鎖鏈7，支架鎖鏈7上每隔3m有一個承重掛鉤7-1，支架鎖鏈7上端與鋼絲繩9相連，四根鋼絲繩9在立柱1的鋼管中絞連為一根，然后連接到卷揚機8。

使用時，將海帶繩的兩端分別掛在兩條相鄰的支架鎖鏈7等高的承重掛鉤上7-1，每條支架鎖鏈7有5個承重掛鉤7-1，整個裝置就可以晾曬20層海帶，以每繩100-200kg計，總重量約為4噸。為了讓海帶懸掛穩固，設計一段長約6米的穩固鋼繩10，其兩端各有一個掛鉤使其與支架鎖鏈7固定，整根穩固鋼繩10上分布有兩個固定掛鉤10-1，用以固定海帶繩中間部分，整根穩固鋼繩10掛載和拆卸都比較方便，自身重量也比較小。

一種垂掛式海帶晾曬裝置，采用十字交叉形式設計第一橫梁5和第二橫梁6，所有海帶均垂掛在晾曬裝置外圍，可以最大限度的改良海帶晾曬垂掛過程中的相互遮光問題；支架鎖鏈7上承重掛鉤7-1的間距設計為可調式，可保證在實際晾曬時根據海帶的實際長度和海帶苗繩長度進行調整，以提高晾曬效率；晾曬時只需把海帶繩兩端分別固定于兩條支架鎖鏈7的承重掛鉤7-1上即可，操作簡單方便，可極大節約人力成本。并且，所有海帶都掛在晾曬裝置的外圍，使受光時間比較平均，節約了土地資源，減少人力投入，能產生較高的經濟效益。
