本技術涉及屠宰分割相關，具體為一種屠宰用分割機。

背景技術：

1、為了滿足人們對肉類產品的獲取，會進行大面積的畜牧養殖，在畜禽成熟長大后，需要對畜禽進行屠宰，完成對畜禽的分割，便于后續對畜禽不同部位肉品的包裝與售賣，因此需要一種屠宰用分割機，完成對畜禽的分割。

2、現有技術有以下不足：現有的畜禽在進行屠宰分割時，大多數采用人工手持刀具進行屠宰分割，人工屠宰費時費力，不利于對畜禽長時間高效的分割，而一些屠宰用分割機在使用時，分割刀具位置固定不動，需要人工對畜禽進行推動分割，存在嚴重的安全隱患，而一些輔助輸送結構，不便于對不同尺寸的畜禽進行屠宰分割，不便于使用人員的使用；

3、現有技術中公開號為cn219556168u的“一種屠宰用分割機”中利用切割刀對畜禽進行屠宰分割，但分割刀位置固定不動，不便于對不同尺寸的畜禽進行屠宰分割，不便于使用人員的使用。

技術實現思路

1、本實用新型的目的在于提供一種屠宰用分割機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種屠宰用分割機，包括支撐桌板、兩組固定板、分割組件以及移動組件，兩組所述固定板通過螺栓對稱安裝在支撐桌板頂端一側，所述分割組件安裝在支撐桌板上方，所述移動組件安裝在支撐桌板上方且位于分割組件一側；

3、所述分割組件包括固定架、電機殼、驅動電機、傳動絲桿、多組絲桿螺母、連接板以及加工部，所述固定架通過螺栓安裝在支撐桌板頂端，所述電機殼通過螺栓安裝在固定架內壁，所述驅動電機安裝在電機殼內，所述傳動絲桿安裝在驅動電機輸出端，多組所述絲桿螺母對稱套設安裝在傳動絲桿外部，所述連接板通過螺栓安裝在絲桿螺母底端，所述加工部安裝在連接板下方。

4、作為本技術方案的進一步優選的，所述加工部包括限位桿、固定桿、防護殼、第一電機以及切割刀，所述限位桿通過螺栓安裝在絲桿螺母頂端，所述固定桿通過螺栓安裝在連接板底端，所述防護殼安裝在固定桿側壁，所述第一電機安裝在防護殼側壁，所述切割刀安裝在第一電機輸出端。

5、作為本技術方案的進一步優選的，所述固定架呈匚型結構，所述傳動絲桿與固定架內壁轉動連接，所述傳動絲桿表面開設有兩組外螺紋，兩組所述外螺紋相反設置。

6、作為本技術方案的進一步優選的，所述限位桿與固定架內壁滑動連接，所述防護殼呈半圓狀結構。

7、作為本技術方案的進一步優選的，所述支撐桌板底端通過螺栓對稱安裝有多組支撐腿，所述支撐桌板表面開設有多組限位槽。

8、作為本技術方案的進一步優選的，所述移動組件包括第一電動伸縮桿、放置架、多組滑動條、兩組支撐板、兩組第二電動伸縮桿以及夾固板，所述第一電動伸縮桿通過螺栓安裝在固定板側壁，所述放置架安裝在第一電動伸縮桿輸出端，多組所述滑動條均勻分布安裝在放置架底端，兩組所述支撐板對稱安裝在放置架頂端，兩組所述第二電動伸縮桿對稱安裝在支撐板底端，所述夾固板安裝在第二電動伸縮桿輸出端。

9、作為本技術方案的進一步優選的，所述滑動條與限位槽滑動連接，所述夾固板橫截面呈弧形結構。

10、本實用新型提供了一種屠宰用分割機，具備以下有益效果：

11、(1)本實用新型通過設有分割組件，利用防護殼可對切割刀進行防護，利用第一電機帶動切割刀轉動，可完成對畜禽的屠宰分割，利用驅動電機帶動傳動絲桿轉動，傳動絲桿的轉動帶動絲桿螺母相互靠近或遠離，絲桿螺母的移動帶動連接板移動，連接板的移動帶動固定桿移動，固定桿的移動帶動切割刀移動，可對切割刀之間的距離進行調節，便于對不同尺寸的畜禽進行屠宰分割，降低了屠宰過程中的安全隱患，利于對畜禽長時間高效的屠宰分割。

12、(2)本實用新型通過設有移動組件，將畜禽放置在放置架上方，利用第二電動伸縮桿帶動夾固板移動，可對畜禽進行夾持固定，便于后續對畜禽的屠宰分割，利用第一電動伸縮桿帶動放置架移動，放置架的移動帶動畜禽移動，從而輔助完成對畜禽的屠宰分割，利用滑動條與限位槽可對放置架的移動進行限位。

技術特征：

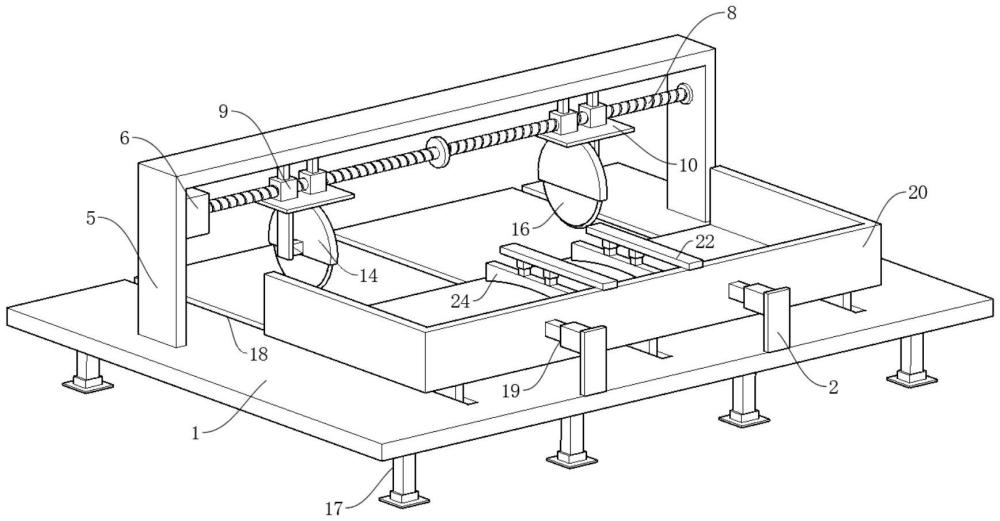

1.一種屠宰用分割機，其特征在于，包括支撐桌板(1)、兩組固定板(2)、分割組件(3)以及移動組件(4)，兩組所述固定板(2)通過螺栓對稱安裝在支撐桌板(1)頂端一側，所述分割組件(3)安裝在支撐桌板(1)上方，所述移動組件(4)安裝在支撐桌板(1)上方且位于分割組件(3)一側；

2.根據權利要求1所述的一種屠宰用分割機，其特征在于：所述加工部(11)包括限位桿(12)、固定桿(13)、防護殼(14)、第一電機(15)以及切割刀(16)，所述限位桿(12)通過螺栓安裝在絲桿螺母(9)頂端，所述固定桿(13)通過螺栓安裝在連接板(10)底端，所述防護殼(14)安裝在固定桿(13)側壁，所述第一電機(15)安裝在防護殼(14)側壁，所述切割刀(16)安裝在第一電機(15)輸出端。

3.根據權利要求1所述的一種屠宰用分割機，其特征在于：所述固定架(5)呈匚型結構，所述傳動絲桿(8)與固定架(5)內壁轉動連接，所述傳動絲桿(8)表面開設有兩組外螺紋，兩組所述外螺紋相反設置。

4.根據權利要求2所述的一種屠宰用分割機，其特征在于：所述限位桿(12)與固定架(5)內壁滑動連接，所述防護殼(14)呈半圓狀結構。

5.根據權利要求1所述的一種屠宰用分割機，其特征在于：所述支撐桌板(1)底端通過螺栓對稱安裝有多組支撐腿(17)，所述支撐桌板(1)表面開設有多組限位槽(18)。

6.根據權利要求1所述的一種屠宰用分割機，其特征在于：所述移動組件(4)包括第一電動伸縮桿(19)、放置架(20)、多組滑動條(21)、兩組支撐板(22)、兩組第二電動伸縮桿(23)以及夾固板(24)，所述第一電動伸縮桿(19)通過螺栓安裝在固定板(2)側壁，所述放置架(20)安裝在第一電動伸縮桿(19)輸出端，多組所述滑動條(21)均勻分布安裝在放置架(20)底端，兩組所述支撐板(22)對稱安裝在放置架(20)頂端，兩組所述第二電動伸縮桿(23)對稱安裝在支撐板(22)底端，所述夾固板(24)安裝在第二電動伸縮桿(23)輸出端。

7.根據權利要求6所述的一種屠宰用分割機，其特征在于：所述滑動條(21)與限位槽(18)滑動連接，所述夾固板(24)橫截面呈弧形結構。

技術總結
本技術公開了一種屠宰用分割機，包括支撐桌板、兩組固定板、分割組件以及移動組件，兩組所述固定板通過螺栓對稱安裝在支撐桌板頂端一側，所述分割組件安裝在支撐桌板上方。本技術通過設有分割組件，利用防護殼可對切割刀進行防護，利用第一電機帶動切割刀轉動，可完成對畜禽的屠宰分割，利用驅動電機帶動傳動絲桿轉動，傳動絲桿的轉動帶動絲桿螺母相互靠近或遠離，絲桿螺母的移動帶動連接板移動，連接板的移動帶動固定桿移動，固定桿的移動帶動切割刀移動，可對切割刀之間的距離進行調節，便于對不同尺寸的畜禽進行屠宰分割，降低了屠宰過程中的安全隱患，利于對畜禽長時間高效的屠宰分割。

技術研發人員：朱長良,魏超,李燦宇
受保護的技術使用者：武漢良之隆食材股份有限公司
技術研發日：20240329
技術公布日：2025/4/24
