本技術涉及糕點生產，具體為一種多層式糕點烤架。

背景技術：

1、糕點是一種以谷類、豆類、薯類、油脂、糖、蛋等食材中的一種或幾種為主要原料，添加或不添加其他原料，經調制、成型、熟制等工序制成的食品。在糕點的制作過程中常會用到烤箱以及用于糕點放置的烤架。

2、但是現有糕點烤架通常為單層結構，糕點烤制時需要使用多個烤架，烤架本身不便分層調節導致糕點烤制數量有限。

3、于是，有鑒于此，針對現有的結構及缺失予以研究改良，提供有一種多層式糕點烤架。

技術實現思路

1、本實用新型的目的在于提供一種多層式糕點烤架，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種多層式糕點烤架，包括烤框和調節組件，所述烤框的內側安裝有豎桿，用于增加糕點烤制量的所述調節組件設置于烤框兩側的上端，且調節組件包括調節槽、限位塊、活動塊、支撐桿和上烤架，所述調節槽的內部卡合安裝有限位塊，且限位塊的端側設置有活動塊，所述活動塊的上端通過轉軸安裝有支撐桿，且支撐桿的上端連接有上烤架。

3、進一步的，所述上烤架的上端安裝有輔助桿，且輔助桿的形狀為圓柱形。

4、進一步的，所述烤框的下方設置有下烤架，且下烤架和上烤架關于烤框水平中軸線呈對稱分布。

5、進一步的，所述下烤架的內側安裝有底橫桿，且下烤架和上烤架的長寬尺寸相一致。

6、進一步的，所述底橫桿的下端設置有底托，且底托的數量設置有兩根。

7、進一步的，所述底托的上側邊開設有卡裝槽，且底托和卡裝槽為一體化結構。

8、進一步的，所述底托的端部設置有用于限位的固定組件，且固定組件的數量設置有四組。

9、進一步的，所述固定組件包括固定孔和固定螺栓，且固定孔的內部螺紋安裝有固定螺栓。

10、本實用新型提供了一種多層式糕點烤架，具備以下有益效果：

11、1、本實用新型通過活動塊在調節槽中滑動調節支撐桿一端的位置，當活動塊位于調節槽中間區域時，支撐桿呈傾斜接近橫向的狀態，使得上烤架和烤框重合，此時烤架可單個使用，當活動塊位于調節槽兩側區域時，支撐桿對上烤架起到支撐作用，此時上烤架和下烤架分別在烤框上方和下方增加糕點烤制擺放面積，使得糕點可被多層烤制，增加烤制效率以及減少烤架的使用數量，限位塊卡裝在調節槽剩余空間中用于活動塊的限位作用。

12、2、本實用新型通過底托在整體烤架底部起到支撐作用，避免烤架直接和烤爐接觸，卡裝槽可對應卡合在下烤架上的底橫桿上安裝，底托和卡裝槽還可在底橫桿上移動用于烤架上殘留糕點的刮除清潔，固定螺栓轉入固定孔中后端部對底橫桿起到擠壓限位的作用，增加底托卡合的牢固度。

技術特征：

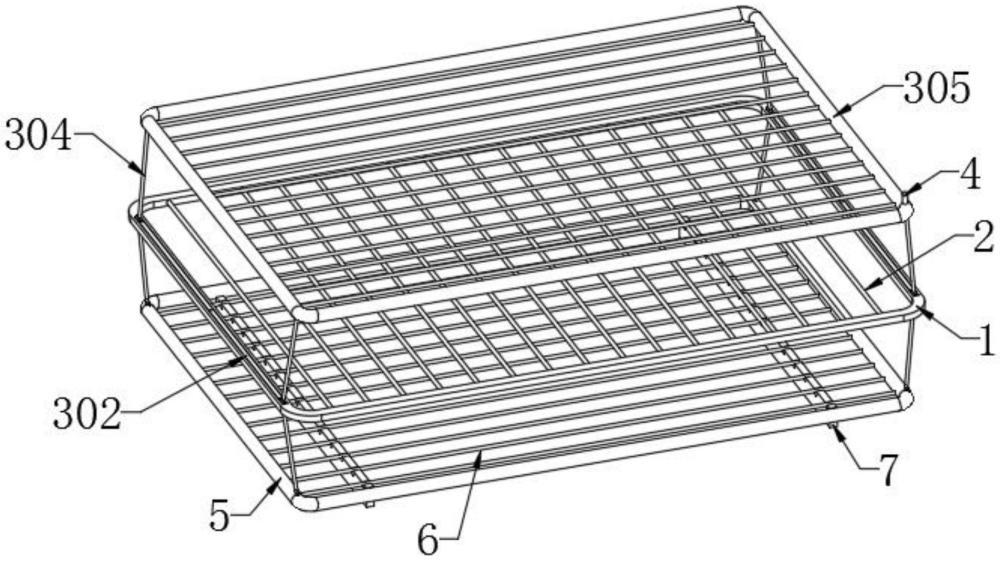

1.一種多層式糕點烤架，包括烤框(1)和調節組件(3)，其特征在于，所述烤框(1)的內側安裝有豎桿(2)，用于增加糕點烤制量的所述調節組件(3)設置于烤框(1)兩側的上端，且調節組件(3)包括調節槽(301)、限位塊(302)、活動塊(303)、支撐桿(304)和上烤架(305)，所述調節槽(301)的內部卡合安裝有限位塊(302)，且限位塊(302)的端側設置有活動塊(303)，所述活動塊(303)的上端通過轉軸安裝有支撐桿(304)，且支撐桿(304)的上端連接有上烤架(305)。

2.根據權利要求1所述的一種多層式糕點烤架，其特征在于，所述上烤架(305)的上端安裝有輔助桿(4)，且輔助桿(4)的形狀為圓柱形。

3.根據權利要求1所述的一種多層式糕點烤架，其特征在于，所述烤框(1)的下方設置有下烤架(5)，且下烤架(5)和上烤架(305)關于烤框(1)水平中軸線呈對稱分布。

4.根據權利要求3所述的一種多層式糕點烤架，其特征在于，所述下烤架(5)的內側安裝有底橫桿(6)，且下烤架(5)和上烤架(305)的長寬尺寸相一致。

5.根據權利要求4所述的一種多層式糕點烤架，其特征在于，所述底橫桿(6)的下端設置有底托(7)，且底托(7)的數量設置有兩根。

6.根據權利要求5所述的一種多層式糕點烤架，其特征在于，所述底托(7)的上側邊開設有卡裝槽(8)，且底托(7)和卡裝槽(8)為一體化結構。

7.根據權利要求5所述的一種多層式糕點烤架，其特征在于，所述底托(7)的端部設置有用于限位的固定組件(9)，且固定組件(9)的數量設置有四組。

8.根據權利要求7所述的一種多層式糕點烤架，其特征在于，所述固定組件(9)包括固定孔(901)和固定螺栓(902)，且固定孔(901)的內部螺紋安裝有固定螺栓(902)。

技術總結
本技術公開了一種多層式糕點烤架，涉及糕點生產技術領域，包括烤框和調節組件，所述烤框的內側安裝有豎桿，用于增加糕點烤制量的所述調節組件設置于烤框兩側的上端，且調節組件包括調節槽、限位塊、活動塊、支撐桿和上烤架，所述調節槽的內部卡合安裝有限位塊，且限位塊的端側設置有活動塊，所述活動塊的上端通過轉軸安裝有支撐桿，且支撐桿的上端連接有上烤架，所述上烤架的上端安裝有輔助桿，所述烤框的下方設置有下烤架。該一種多層式糕點烤架通過上烤架和下烤架分別在烤框上方和下方增加糕點烤制擺放面積，使得糕點可被多層烤制，增加烤制效率以及減少烤架的使用數量，限位塊卡裝在調節槽剩余空間中用于活動塊的限位作用。

技術研發人員：樊永富,陳碧鴻,林進輝
受保護的技術使用者：聞喜縣晉香惠食品股份有限公司
技術研發日：20240510
技術公布日：2025/4/24
