本發明涉及一種吸煙助具,具體涉及一種香煙調味管。
背景技術:
在日常生活中,雖然社會大力普及吸煙有害健康的道理,但是還是有一部分人,吸煙成癮,很難戒掉。 為了降低吸煙草給人的身體帶來的危害,在香煙的加工過程中,給香煙的一頭增加了一個過濾嘴。 香煙上自帶的過濾嘴多為海綿內里,其過濾效果比較有限,吸入人體內的有害物質還是比較多。目前市場上出現了多種香煙過濾器,這些香煙過濾器大多具有一根用于插接香煙的插煙管、連接在插煙管后部的小孔過濾管以及套接在小孔濾管上的吸嘴。這些香煙過濾器可以通過小孔減少香煙煙氣的通過量使煙味變淡和使有害物質吸附到過濾管內壁上從而達到過濾的目的。但是這些過濾器僅能起到過濾功能,并不能進一步地對煙氣的口味進行調節。
技術實現要素:
本發明要解決的技術問題是:提出一種方便使用的香煙調味管。
本發明為解決上述技術問題提出的技術方案(一)是:一種香煙調味管,包括壓管和兩端開口內部連通的套管,所述套管的中部設有用于托住調味球顆粒的一字形托架,在所述一字形托架的上方形成有調味球顆粒容置腔;
所述壓管的前端開口、后端向后延伸形成有壓柱,所述壓柱的內部中空且與所述壓管的前端開口相通構成煙氣通道,所述壓柱的尾端封閉且在其尾端的端面處形成有壓迫面,所述壓柱上開設有至少一只連接到所述煙氣通道的通氣孔;
所述壓管的外徑與所述套管的內徑相適,所述壓柱的外徑相對所述壓管的外徑按預設比例縮小;
所述壓管適于嵌置在所述套管的頂部開口中,所述壓柱位于所述調味球顆粒容置腔中且其尾端處的壓迫面指向所述一字形托架。
進一步的,位于所述一字形托架周上的套管內壁處凸起形成有一環形臺階,所述一字形托架頂部的兩側邊沿處分別各設有一只用于托住調味球顆粒的第一弧形凹坑,所述環形臺階在與所述第一弧形凹坑的位置相對處也分別各設置有第二弧形凹坑。
進一步的,所述套管的頂部開口處的內壁上開設有至少一道環形凹槽,所述壓管的外壁上設置有至少一對用于嵌入到所述環形凹槽中的凸點。
進一步的,所述套管的尾部開口中設置有第一環形擋圈,所述壓管的前端開口中設置有第二環形擋圈。
進一步的,所述第一環形擋圈的尾部連接有環形手持片,所述第二環形擋圈的前部連接有環形手持片。
進一步的,所述一字形托架上方水平懸置有將所述調味球顆粒容置腔均勻間隔分隔成若干個子腔的隔板,所述壓柱的尾端制有用于分別對應插置在所述若干個子腔中的插柱。
本發明為解決上述技術問題提出的技術方案(二)是:一種香煙調味管,包括壓管和兩端開口內部連通的套管,所述套管的中部設有用于放置調味球顆粒的托籃;
所述壓管的前端開口、后端向后延伸形成有壓柱,所述壓柱的內部中空且與所述壓管的前端開口相通構成煙氣通道,所述壓柱的尾端封閉且在其尾端的端面處形成有壓迫面,所述壓柱上開設有至少一只連接到所述煙氣通道的通氣孔;
所述壓管的外徑與所述套管的內徑相適,所述壓柱的外徑相對所述壓管的外徑按預設比例縮小;
所述壓管適于嵌置在所述套管的頂部開口中,所述壓柱位于所述托籃中且其尾端處的壓迫面指向所述托籃的底部。
進一步的,所述托籃具有四只呈X形分布的連接臂,所述連接臂的端部連接到所述套管的內壁上,所述托籃底部的中心處形成半球形的凹坑,所述壓迫面的中心處也形成有半球形的凹坑。
本發明為解決上述技術問題提出的技術方案(三)是:一種香煙調味管,包括套管和活塞柱,所述活塞柱的前半部插置在所述套管的后端中,所述套管的前端開口,所述套管前端內部設有封閉片,所述封閉片朝向所述活塞柱一側的中部形成有半球形的用于放置調味球的凹坑,在所述凹坑的兩側分別各設一根貫穿所述封閉片的第一孔道;
所述活塞柱的后端向內凹陷形成開口,所述活塞柱的內部也設有兩根貫穿的且位置與所述第一孔道相對的第二孔道;
所述套管后端的內壁上形成有至少兩道環形凹槽,所述活塞柱的外壁周向上也形成有兩道分別與所述兩道環形凹槽位置相對的環狀凸緣,所述環狀凸緣用于卡合到所述環形凹槽中。
本發明為解決上述技術問題提出的技術方案(四)是:一種香煙調味管,包括尾端設有口銜部且前端開放的外管,所述外管內設置有調味球,在所述調味球與口銜部之間設置有第一膠墊,在所述外管的前端內部設置有塑料堵頭和第二膠墊,所述第一膠墊和第二膠墊的中部均開設有通孔,所述塑料堵頭的側壁上開設有通氣槽。
本發明的有益效果是:
本發明中的香煙調味管,使用前在套管中預置有多顆調味球顆粒,壓管連接在套管的頂部開口中但尚未完全嵌入到套管中。在臨使用時,將壓管向套管中部方向推進以通過其尾端的壓迫面將調味球顆粒的外殼擠破,從而讓調味球顆粒內的調味液流出,如圖13所示,當把本發明中香煙調味管放置到傳統的香煙過濾器中便可實現對香煙的煙味進行調節。
附圖說明
下面結合附圖對本發明的香煙調味管作進一步說明。
圖1是實施例一中香煙調味管的結構示意圖;

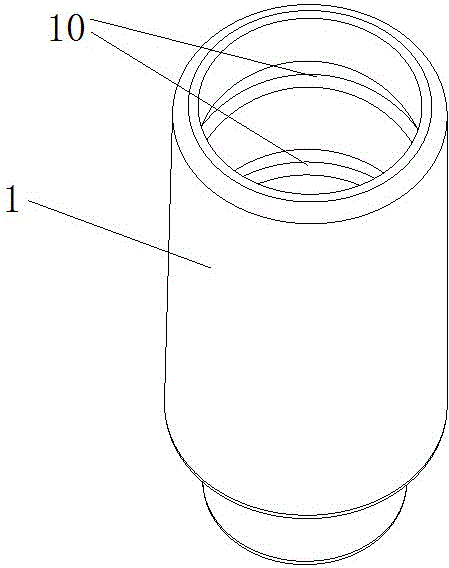

圖2是實施例一中套管的結構示意圖(一);
圖3是實施例一中套管的結構示意圖(二)
圖4是實施例一中套管的結構剖示圖(一);
圖5是實施例一中套管的結構剖示圖(二);
圖6是實施例一中壓管的結構示意圖;
圖7是圖6中壓管的結構剖示圖;
圖8是實施例一中香煙調味管在使用時的結構示意圖;
圖9是圖8中香煙調味管的結構剖示圖;
圖10是實施例二中香煙調味管的結構爆炸圖;
圖11 是實施例二中套管的結構示意圖;
圖12是實施例二中香煙調味管的結構剖示圖;
圖13是本發明中香煙調味管的使用方式示意簡圖;
圖14是本發明中香煙調味管加上了環形擋圈的結構示意圖;
圖15是本發明中環形擋圈的結構示意圖;
圖16是實施例三中香煙調味管的結構示意圖;
圖17是圖16中香煙調味管的結構剖示圖;
圖18是圖16中香煙調味管的前端部結構示意圖;
圖19是實施例四中香煙調味管的結構剖示圖;
圖20是實施例一中隔板的結構示意圖。
具體實施方式
實施例一
根據圖1所示,本實施例中的香煙調味管,包括壓管2和兩端開口內部連通的套管1。
如圖2、圖3、圖4和圖 5所示,套管1的中部設有用于托住調味球顆粒(圖中未示出)的一字形托架3,在一字形托架3的上方形成有調味球顆粒容置腔。可以作為優選的是:調味球顆粒容置腔的內徑等于調味球顆粒直徑的二倍,這樣位于調味球顆粒容置腔底部的兩顆調味球顆粒分別位于一字形托架3兩側,位于底部?jī)深w調味球顆粒上方的兩顆調味球顆粒又被分隔在底部?jī)深w調味球顆粒的上方兩側。這樣在重力作用下,多顆調味球顆粒在調味球顆粒容置腔中始終是兩顆一層,并且層與層之間呈十字交叉狀,排列整齊且均勻,有利于被充分?jǐn)D破。
如圖6和圖7所示,壓管2的前端開口、后端向后延伸形成有壓柱4,壓柱4的內部中空且與壓管2的前端開口相通構成煙氣通道5,壓柱4的尾端封閉且在其尾端的端面處形成有壓迫面,壓柱4上開設有一對連接到煙氣通道5的通氣孔6。
壓管2的外徑與套管1的內徑相適,壓柱4的外徑相對壓管2的外徑按4:5的比例縮小,當然也可以是其它比例。
在使用時,如圖8和圖9所示,壓管2適于嵌置在套管1的頂部開口中,壓柱4位于調味球顆粒容置腔中且其尾端處的壓迫面指向一字形托架3。
為了使得調味球顆粒在調味球顆粒容置腔中被更好的收納,可以在位于一字形托架3周上的套管1內壁處凸起形成有一環形臺階7,一字形托架3頂部的兩側邊沿處分別各設有一只用于托住調味球顆粒的第一弧形凹坑8,環形臺階7在與第一弧形凹坑8的位置相對處也分別各設置有第二弧形凹坑9。
為使壓管2在完全壓進套管1之前處于穩定狀態,可以套管1的頂部開口處的內壁上開設有兩道環形凹槽10,壓管2的外壁上設置有一對用于嵌入到環形凹槽10中的凸點11。在預裝配時,如圖1所示,壓管2外壁的凸點11位于外側的第一道環形凹槽10中,形成初次限位。在使用時,如圖9所示,通過推動壓管2使得凸點11滑落進位于內側的第二道環形凹槽10中,形成最終限位。
如圖14和圖15所示,為了阻止調味液溢流出,可在套管1的尾部開口中設置有第一環形擋圈12,壓管2的前端開口中設置有第二環形擋圈13。可作為進一步優選的是:第一環形擋圈12的尾部連接有環形手持片,第二環形擋圈13的前部連接有環形手持片。
如圖13所示,當把香煙調味管放置到傳統的香煙過濾器98中便可實現對香煙99的煙味進行調節。
如圖20所示,可以作為優選的是:在一字形托架上方水平懸置有將調味球顆粒容置腔均勻間隔分隔成若干個子腔的隔板27,壓柱的尾端制有用于分別對應插置在所述若干個子腔中的插柱(圖中未示出)。
實施例二
如圖10、圖11和圖12所示,本實施例是在實施例一基礎上對套管1和壓管2的結構進行的一種變換。
在本實施例中,在套管1的中部設有用于放置調味球顆粒的托籃14。
壓管2的前端開口、后端向后延伸形成有壓柱4,壓柱4的內部中空且與壓管2的前端開口相通構成煙氣通道5,壓柱4的尾端封閉且在其尾端的端面處形成有壓迫面,壓柱4上開設有一對連接到煙氣通道5的通氣孔6。
可作為進一步優選的是:托籃14具有四只呈X形分布的連接臂15,連接臂15的端部連接到套管1的內壁上。托籃14底部的中心處形成半球形的凹坑,壓迫面的中心處也形成有半球形的凹坑。
在使用時,壓管2適于嵌置在套管1的頂部開口中,壓柱4位于托籃14中且其尾端處的壓迫面指向托籃14的底部。
實施例三
如圖16、圖17和圖18所示,本實例提供了另一種結構的香煙調味管,包括套管1和活塞柱16,活塞柱16的前半部插置在套管1的后端中,套管1的前端開口,套管1內形成有封閉片17,封閉片17朝向活塞柱16一側的中部形成有半球形的用于放置調味球的凹坑,在凹坑的兩側分別各設一根貫穿封閉片17的第一孔道18。
活塞柱16的后端向內凹陷形成開口,活塞柱16的內部也設有兩根貫穿的且位置與第一孔道18相對的第二孔道19。
套管1后端的內壁上形成有至少兩道環形凹槽20,活塞柱16的外壁周向上也形成有兩道分別與兩道環形凹槽20位置相對的環狀凸緣21,環狀凸緣21用于卡合到環形凹槽20中。
為了增加過濾功能,還可以在套管1的前端開口內和活塞柱16的后端開口內分別放置設置有過濾結構,如濾棉。
實施例四
根據圖19所示,本實施例中的香煙調味管,包括尾端設有口銜部且前端開放的外管22,外管22內設置有調味球23,在調味球23與口銜部之間設置有第一膠墊24,在外管22的前端內部設置有塑料堵頭25和第二膠墊26,第一膠墊24和第二膠墊26的中部均開設有通孔,塑料堵頭的側壁上開設有通氣槽。
在使用時,推動塑料堵頭25將調味球23以壓破。
本發明的不局限于上述實施例,本發明的上述各個實施例的技術方案彼此可以交叉組合形成新的技術方案,另外凡采用等同替換形成的技術方案,均落在本發明要求的保護范圍內。
