本發明涉及煙灰缸具領域，特別是涉及一種便攜式煙灰缸。

背景技術：

煙灰缸是裝煙灰和煙蒂的工具，產生于19世界末。紙煙問世后，煙灰和煙蒂隨地亂扔影響了周圍環境衛生，煙灰缸也就隨之誕生。最初，有人稱煙灰缸為煙碟，以陶質或瓷質為多見，也有以玻璃、塑料、玉石或者金屬材料制作的。雖然煙灰缸的形狀和大小均無固定，但是煙灰缸具有明顯的標記，那就是其邊沿上均有幾道煙支粗細的槽，該槽是專為放置煙卷而設計。

目前，一些專業人士對煙灰缸也做了許多改進，其形狀多彩多樣，可以作為一件藝術品放在桌上，具有一定的欣賞價值。但是，一般的煙灰缸只能放在桌上或一些固定位置，煙灰缸的上端是敞開的；當有風吹過時會造成煙灰缸內的煙灰亂飛，或者煙頭掉落，從而影響周圍環境或發生安全隱患；而且一般的煙灰缸不便于攜帶，使得人們抽煙時找不到相關的投放器具而造成一些隱患。

技術實現要素：

針對現有技術中的缺陷，本發明提供一種便攜式煙灰缸，可以隨身攜帶，有效地防止了煙灰亂飛和煙頭掉落的現象，提高了周圍環境的清潔度，消除了安全隱患。

一種便攜式煙灰缸，包括上瓶體和下瓶體；所述上瓶體的下端和下瓶體的上端可拆卸連接；上瓶體頂端的中部設置有瓶口，瓶口的內側設置有用于卡住香煙的卡簧，在上、下瓶體間的內腔中設置有呈網狀的內膽，該內膽可拆卸的連接在上瓶體下端。

上瓶體和下瓶體的可拆卸連接，便于人們清潔下瓶體和內膽內部盛裝的煙灰和煙頭，以保證下瓶體內腔的清潔環境，避免一些異味滋生。香煙可以通過瓶口將煙灰或煙頭投入內膽內。卡簧可以將未抽完的香煙上部卡住，燃燒著的香煙下部置于內膽中，其煙灰直接落入內膽。將上瓶體和下瓶體分開時，如果有微風進入到煙灰缸的內腔，內膽的設計可以有效地避免了煙灰亂飛的現象，保護了周圍的環境；而且抽完后的煙頭也可以通過瓶口投入內膽中，消除了因煙頭掉落造成的安全隱患。此外，將上瓶體和下瓶體分開，把上瓶體扣于下瓶體上部，使外界的空氣能夠由上、下瓶體接口處的縫隙進入到煙灰缸的內腔，空氣透過內膽的網孔進入其內部，可達到維持香煙燃燒的目的。

優選地，所述卡簧的上部與瓶口內側連接，卡簧的下部設置有用于卡住香煙的收口，收口處的內徑小于香煙的直徑?？ɑ傻氖湛谠O計提高了卡簧的實用性，便于將煙灰和煙頭投入內膽中。

優選地，所述內膽呈頂面敞口的圓柱筒狀。

優選地，所述內膽采用金屬絲網制成，絲網的網目為4-18目。金屬絲網經久耐用，提高了內膽的使用壽命。

優選地，所述上瓶體和下瓶體采用絲扣連接，便于對兩者的拆卸，方便人們對下瓶體和內膽的清洗，并縮短了清潔時間。

優選地，所述上瓶體瓶身中段設置有一圈環槽，便于攜帶。

優選地，所述煙灰缸還包括與所述瓶口適配的瓶蓋。瓶蓋可以阻隔空氣進入煙灰缸內部從而達到熄滅香煙或煙頭的目的。

本發明的有益效果體現在：

本發明可以隨身攜帶，有效地防止了避免了煙灰亂飛的現象，保護了周圍的環境，消除了因煙頭掉落造成的安全隱患。上瓶體和下瓶體的可拆卸連接，便于人們清潔下瓶體和內膽內部盛裝的煙灰和煙頭。

附圖說明

為了更清楚地說明本發明具體實施方式或現有技術中的技術方案，下面將對具體實施方式中所需要使用的附圖作簡單地介紹。在所有附圖中，類似的元件或部分一般由類似的附圖標記標識。附圖中，各元件或部分并不一定按照實際的比例繪制。

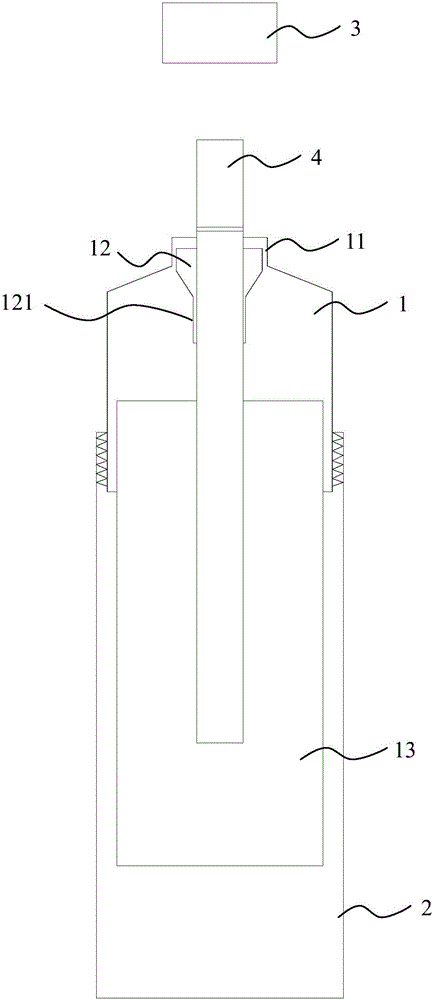

圖1為實施例1的結構示意圖；

圖2為實施例2的結構示意圖。

附圖中，1-上瓶體，11-瓶口，12-卡簧，121-收口，13-內膽，14-環槽，2-下瓶體，3-瓶蓋，4-香煙

具體實施方式

下面將結合附圖對本發明技術方案的實施例進行詳細的描述。以下實施例僅用于更加清楚地說明本發明的技術方案，因此只作為示例，而不能以此來限制本專利的保護范圍。

實施例1

如圖1所示，本實施例公開了一種便攜式煙灰缸，包括上瓶體1、下瓶體2和內膽13；上瓶體1的下端和下瓶體2的上端采用絲扣可拆卸連接，便于對兩者的拆卸，便于人們清潔下瓶體2和內膽13內部盛裝的煙灰和煙頭，并對下瓶體2和內膽13進行清洗，以保證下瓶體2內腔的清潔環境，避免一些異味滋生，同時縮短了清潔時間。上瓶體1頂端的中部設置有瓶口11，瓶口11的內側設置有用于卡住香煙4的卡簧12，在上、下瓶體間的內腔中設置有呈網狀的內膽13，該內膽13可拆卸的卡接在上瓶體1下端。香煙4可以通過瓶口11將煙灰或煙頭投入內膽13內。卡簧12可以將未抽完的香煙4上部卡住，燃燒著的香煙下部置于內膽13中，其煙灰直接落入內膽。將上瓶體1和下瓶體2分開時，如果有微風進入到煙灰缸的內腔，內膽13的設計可以有效地避免了煙灰亂飛的現象，保護了周圍的環境；而且抽完后的煙頭也可以通過瓶口11投入內膽13中，消除了因煙頭掉落造成的安全隱患。此外，將上瓶體1和下瓶體2分開，把上瓶體1扣于下瓶體2上部，使外界的空氣能夠進入到煙灰缸的內腔，空氣透過內膽的網孔進入其內部，可達到維持香煙燃燒的目的。

卡簧12的上部與瓶口11內側連接，卡簧12的下部設置有用于卡住香煙4的收口121，收口121處的內徑小于香煙4的直徑。此處的收口121可采用周向均布的若干簧片的設計，部分空氣也可由收口處的縫隙進入?？ɑ?2的收口設計提高了卡簧12的實用性，便于將煙灰和煙頭投入內膽中。內膽13呈頂面敞口的圓柱筒狀，內膽的網目為4-18目。內膽13采用金屬絲網制成。金屬絲網經久耐用，提高了內膽13的使用壽命。煙灰缸還包括與瓶口11適配的瓶蓋3，瓶蓋3可以阻隔空氣進入煙灰缸內部從而達到熄滅香煙或煙頭的目的。

實施例2

如圖2所示，本實施例所包括的部件及其連接關系與實施例1基本相同，所不同的是本實施例的上瓶體1瓶身中段設置有一圈環槽14，更加便于人們隨身攜帶。

最后應說明的是：以上實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述各實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的范圍，其均應涵蓋在本發明的權利要求和說明書的范圍當中。
