本技術涉及電子煙，更具體地說，涉及一種聯調式電子煙。

背景技術：

1、電子煙是一種對卷煙進行模仿的電子產品，具有與普通卷煙相同的煙霧、味道和感覺，其通過霧化等手段，將尼古丁等變成蒸汽后給用戶吸食的產品。現有技術的電子煙的霧化一般需要通過電池向霧化部件供電加熱，一般需要使用者持續按壓通電按鍵來進行霧化通電，此步驟并不接近卷煙的吸食方式，使得使用者感覺不便，而且每次霧化的出煙量一般是一定的，并不能根據吸煙者吸力大小進行相應的出煙量調節，與真實卷煙的吸食效果不同，從而在一定程度上影響吸食體驗。為解決上述技術問題，本領域技術人員在電子煙上設置有調壓開關，肺活量大的用戶可以通過控制調壓開關增加電壓，以增加煙霧的霧化量。然而，該種方式降低了外部空氣在煙霧中的比例，導致口感一致性差。

技術實現思路

1、本實用新型的目的在于，提供一種可提高口感一致性的聯調式電子煙。

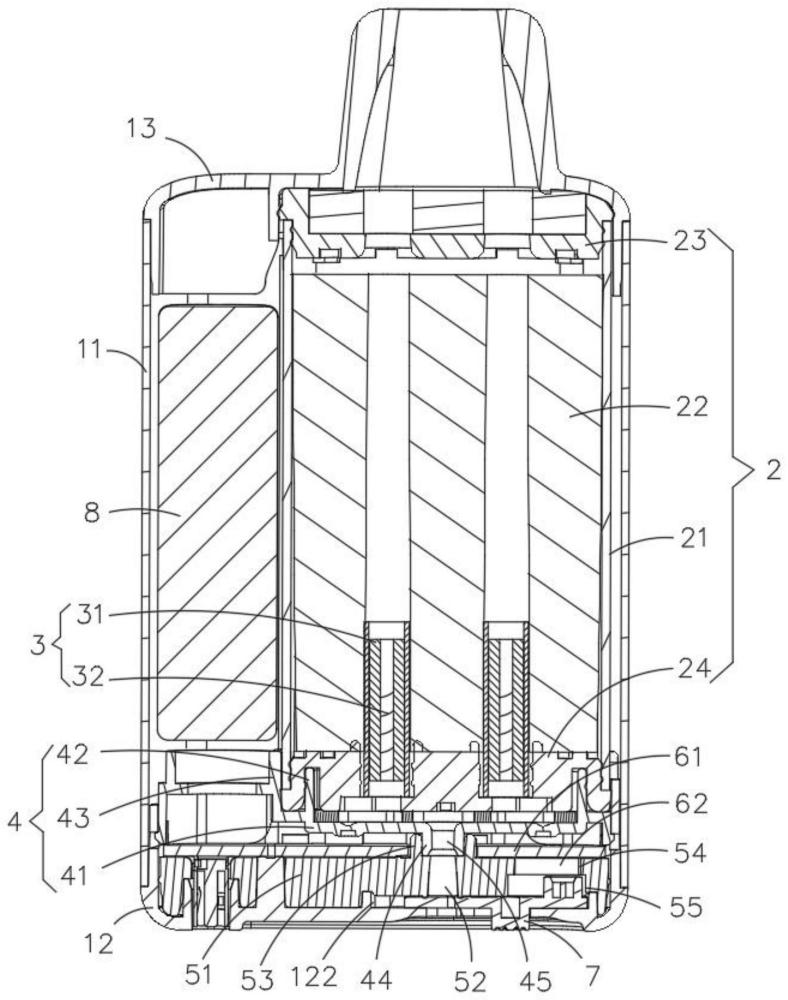

2、本實用新型解決上述問題的方案是，構造一種聯調式電子煙，其包括殼體、儲液組件、霧化芯、支架、密封底座、控制器及進氣調節件，所述殼體包括外套管及底蓋，所述底蓋蓋設在所述外套管的一端，所述底蓋設置有第一進氣孔；所述儲液組件位于所述外套管內，用于存儲霧化液；所述霧化芯位于所述儲液組件內，并與所述控制器電連接；所述支架的第一端與所述儲液組件相連，所述支架的第二端與所述底蓋相連，所述支架設置有與所述霧化芯連通的第二進氣孔；

3、所述密封底座與所述支架及所述底蓋相連，所述密封底座設置有與所述第二進氣孔連通的第三進氣孔；所述控制器安裝于所述密封底座上，所述控制器設置有電壓調節撥動鍵；所述進氣調節件活動設置于所述密封底座與所述底蓋之間，并與所述電壓調節撥動鍵相連，所述進氣調節件設置有第一調氣通道及第二調氣通道；在第一狀態時，所述第一進氣孔通過所述第一調氣通道與所述第三進氣孔連通，在第二狀態時，所述第一進氣孔通過所述第二調氣通道與所述第三進氣孔連通，所述第一調氣通道小于所述第二調氣通道。

4、優選地，所述支架包括支撐板部，所述支撐板部的第一側面朝所述儲液組件所在的方向延伸形成有第一夾持環部，所述第一夾持環部插設在所述儲液組件的端壁內；所述支撐板部的第二側面朝所述密封底座延伸形成有通氣柱部，所述通氣柱部與所述密封底座彈性抵接，所述第二進氣孔沿所述通氣柱部的軸向延伸設置并貫穿所述支撐板部的第一側面及所述通氣柱部的端面。

5、優選地，所述密封底座包括基板部，所述基板部面向所述支架的表面朝所述支架延伸形成有密封環部，所述密封環部套設在所述通氣柱部的外周面上。

6、優選地，所述基板部面向所述支架的表面設置有固定槽，所述固定槽的底壁設置有避讓孔，所述避讓孔延伸至所述基板部背向所述支架的表面；所述控制器包括電路板及電壓控制塊，所述電路板位于基板部面向所述支架的表面，所述電壓控制塊插設在所述固定槽內并與所述電路板及所述電壓調節撥動鍵相連，所述電壓調節撥動鍵位于所述避讓孔內。

7、優選地，所述進氣調節件包括滑板部，所述滑板部設置有所述第一調氣通道及第二調氣通道，所述滑板部的第一側貫穿所述第一進氣孔延伸形成有推拉部，所述滑板部的第二側朝所述避讓孔內延伸形成有連接環部，所述電壓調節撥動鍵插入所述連接環部內。

8、優選地，所述連接環部的內壁面處設置有若干間隔設置的夾持凸部，所述夾持凸部夾持在所述電壓調節撥動鍵上。

9、優選地，所述底蓋設置有滑槽，所述滑槽的槽壁設置有若干間隔設置的檔位限定槽；所述滑板部位于所述滑槽內，所述滑板部的側面設置有限位凸起，所述限位凸起延伸至所述檔位限定槽內。

10、優選地，所述滑板部設置有沿所述滑板部的長度方向延伸的變形槽，所述限位凸起位于所述變形槽與所述檔位限定槽之間。

11、優選地，所述底蓋的端部設置有卡接槽，所述底蓋朝所述密封底座延伸形成有固定柱部；所述基板部還設置有固定孔，所述基板部的端部朝背向所述支架的方向延伸形成有卡接臂部，所述卡接臂部延伸至所述卡接槽內，所述固定柱部延伸至所述固定孔內。

12、優選地，所述聯調式電子煙還包括電池，所述電池位于所述外套管內并與所述儲液組件并列設置，所述電池與所述控制器電連接。

13、本實用新型的有益效果如下：由于本實用新型的所述控制器設置有電壓調節撥動鍵，所述進氣調節件活動設置于所述密封底座與所述底蓋之間，并與所述電壓調節撥動鍵相連，所述進氣調節件設置有第一調氣通道及第二調氣通道。在第一狀態時，所述第一進氣孔通過所述第一調氣通道與所述第三進氣孔連通，在第二狀態時，所述第一進氣孔通過所述第二調氣通道與所述第三進氣孔連通，所述第一調氣通道小于所述第二調氣通道。因此，當撥動進氣調節件以增加進氣量時，電壓調節撥動鍵被聯動而增加電壓，使電壓與進氣呈正比，從而不僅提高了產品的口感一致性，而且便于使用。此外，該種結構不容易誤觸發，進氣量穩定。

技術特征：

1.一種聯調式電子煙，其特征在于，包括殼體、儲液組件、霧化芯、支架、密封底座、控制器及進氣調節件，所述殼體包括外套管及底蓋，所述底蓋蓋設在所述外套管的一端，所述底蓋設置有第一進氣孔；所述儲液組件位于所述外套管內，用于存儲霧化液；所述霧化芯位于所述儲液組件內，并與所述控制器電連接；所述支架的第一端與所述儲液組件相連，所述支架的第二端與所述底蓋相連，所述支架設置有與所述霧化芯連通的第二進氣孔；

2.根據權利要求1所述的聯調式電子煙，其特征在于，所述支架包括支撐板部，所述支撐板部的第一側面朝所述儲液組件所在的方向延伸形成有第一夾持環部，所述第一夾持環部插設在所述儲液組件的端壁內；所述支撐板部的第二側面朝所述密封底座延伸形成有通氣柱部，所述通氣柱部與所述密封底座彈性抵接，所述第二進氣孔沿所述通氣柱部的軸向延伸設置并貫穿所述支撐板部的第一側面及所述通氣柱部的端面。

3.根據權利要求2所述的聯調式電子煙，其特征在于，所述密封底座包括基板部，所述基板部面向所述支架的表面朝所述支架延伸形成有密封環部，所述密封環部套設在所述通氣柱部的外周面上。

4.根據權利要求3所述的聯調式電子煙，其特征在于，所述基板部面向所述支架的表面設置有固定槽，所述固定槽的底壁設置有避讓孔，所述避讓孔延伸至所述基板部背向所述支架的表面；所述控制器包括電路板及電壓控制塊，所述電路板位于基板部面向所述支架的表面，所述電壓控制塊插設在所述固定槽內并與所述電路板及所述電壓調節撥動鍵相連，所述電壓調節撥動鍵位于所述避讓孔內。

5.根據權利要求4所述的聯調式電子煙，其特征在于，所述進氣調節件包括滑板部，所述滑板部設置有所述第一調氣通道及第二調氣通道，所述滑板部的第一側貫穿所述第一進氣孔延伸形成有推拉部，所述滑板部的第二側朝所述避讓孔內延伸形成有連接環部，所述電壓調節撥動鍵插入所述連接環部內。

6.根據權利要求5所述的聯調式電子煙，其特征在于，所述連接環部的內壁面處設置有若干間隔設置的夾持凸部，所述夾持凸部夾持在所述電壓調節撥動鍵上。

7.根據權利要求5所述的聯調式電子煙，其特征在于，所述底蓋設置有滑槽，所述滑槽的槽壁設置有若干間隔設置的檔位限定槽；所述滑板部位于所述滑槽內，所述滑板部的側面設置有限位凸起，所述限位凸起延伸至所述檔位限定槽內。

8.根據權利要求7所述的聯調式電子煙，其特征在于，所述滑板部設置有沿所述滑板部的長度方向延伸的變形槽，所述限位凸起位于所述變形槽與所述檔位限定槽之間。

9.根據權利要求3所述的聯調式電子煙，其特征在于，所述底蓋的端部設置有卡接槽，所述底蓋朝所述密封底座延伸形成有固定柱部；所述基板部還設置有固定孔，所述基板部的端部朝背向所述支架的方向延伸形成有卡接臂部，所述卡接臂部延伸至所述卡接槽內，所述固定柱部延伸至所述固定孔內。

10.根據權利要求1所述的聯調式電子煙，其特征在于，所述聯調式電子煙還包括電池，所述電池位于所述外套管內并與所述儲液組件并列設置，所述電池與所述控制器電連接。

技術總結
本技術涉及一種聯調式電子煙，包括殼體、儲液組件、霧化芯、支架、密封底座、控制器及進氣調節件，支架的第一端與儲液組件相連，支架的第二端與底蓋相連，支架設置有與霧化芯連通的第二進氣孔。密封底座與支架及底蓋相連，密封底座設置有與第二進氣孔連通的第三進氣孔。控制器安裝于密封底座上，控制器設置有電壓調節撥動鍵。進氣調節件活動設置于密封底座與底蓋之間，并與電壓調節撥動鍵相連，進氣調節件設置有第一調氣通道及第二調氣通道。本技術提高了產品本身的口感一致性，便于使用，不容易誤觸發，進氣量穩定。

技術研發人員：王光瑞
受保護的技術使用者：深圳市康唯普科技有限公司
技術研發日：20240321
技術公布日：2025/4/24
