本技術涉及電子煙，更具體地說，涉及一種側面透光的電子煙。

背景技術：

1、隨著科技生活快速，電子煙逐漸替代香煙進入人們的視線，電子煙具有與香煙相似的外形和與香煙相似的口感，也能與真正的香煙一樣吸出煙霧，并且電子煙不含焦油和懸浮微粒等有害成分，也不會產生繚繞的二手煙，既不影響吸煙者的身體健康，也不影響周圍人，因而深受人們的青睞。

2、現有的電子煙包括外殼、儲液組件、霧化芯、控制板及光源，外殼包括透光外套管及位于外套管端部的透光底蓋，儲液組件位于透光外套管內，霧化芯位于儲液組件內，控制板位于透光外套管內并與霧化芯電連接，光源位于控制板面向底蓋的一側。吸煙時光源發光，以模仿真煙。然而，該種結構在光源發光時，向外射出的光線不均勻，用戶可以看到刺眼的亮點，造成眼睛不適，用戶體驗差。

技術實現思路

1、本實用新型的目的在于，提供一種可避免用戶看到刺眼的亮點的側面透光的電子煙。

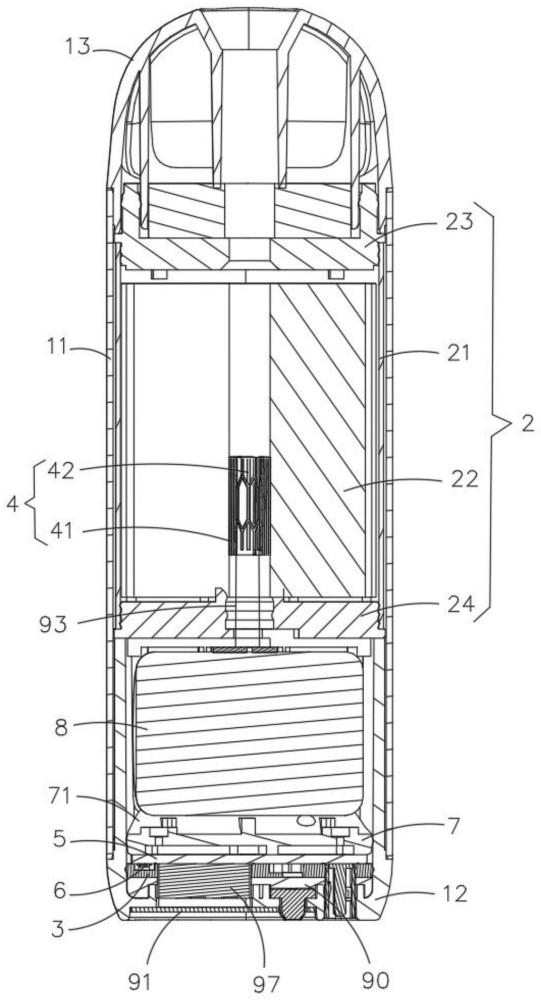

2、本實用新型解決上述問題的方案是，構造一種側面透光的電子煙，其包括外殼、儲液組件、導光硅膠塊、控制板、光源、支撐座、電池及遮光片，所述外殼包括遮光外套管及透光底蓋，所述透光底蓋的第一端插設在所述遮光外套管內，所述透光底蓋的第二端延伸至所述遮光外套管的一端外；所述儲液組件位于所述遮光外套管內；所述導光硅膠塊位于所述透光底蓋內，并沿所述電子煙的橫向延伸設置，所述導光硅膠塊面向所述控制板的表面設置有導光槽；

3、所述控制板位于所述導光硅膠塊與所述支撐座之間，并蓋設在所述導光硅膠塊的表面上；所述光源位于所述導光槽內，并與所述控制板相連；所述支撐座位于所述控制板與所述電池之間，并與所述控制板抵接，所述支撐座面向所述電池的表面設置有與所述電池的外周面相適配的防呆槽；所述電池位于所述儲液組件與所述支撐座之間，并延伸至所述防呆槽內；所述遮光片蓋設在所述透光底蓋的端面上。

4、優選地，所述導光槽的數量為若干個，若干個所述導光槽沿所述導光硅膠塊的邊緣設置并距離所述導光硅膠塊的外周面預設距離。

5、優選地，所述光源與所述導光槽一一對應設置，所有的所述導光槽共同形成環形或橢圓形。

6、優選地，所述導光硅膠塊的外周面與所述透光底蓋的內壁面彈性抵接。

7、優選地，所述防呆槽的底壁設置有導氣孔及支撐凸肋，所述透光底蓋設置有進氣孔，所述導氣孔與所述進氣孔及所述儲液組件連通，所述支撐凸肋與所述電池相抵接。

8、優選地，所述支撐座面向所述控制板的表面設置有第一容納槽，所述第一容納槽與所述防呆槽連通；所述控制板連接有氣流感應器，所述氣流感應器位于所述第一容納槽內。

9、優選地，所述支撐座面向所述控制板的表面設置有第二容納槽，所述控制板設置有控制芯片，所述控制芯片位于所述第二容納槽內。

10、優選地，所述透光底蓋的端面設置有觀察窗口，所述遮光片覆蓋所述觀察窗口；所述控制板連接有顯示屏，所述顯示屏貫穿所述導光硅膠塊并延伸至所述觀察窗口內。

11、優選地，所述電子煙還包括霧化芯及轉接板，所述霧化芯位于所述儲液組件內，并連接有第一電子線，所述第一電子線與所述轉接板電連接；所述控制板連接有第二電子線，所述第二電子線與所述轉接板電連接，所述第二電子線的橫截面積大于所述第一電子線的橫截面積。

12、優選地，所述轉接板位于所述儲液組件與所述電池之間，所述第一電子線的長度小于所述第二電子線的長度。

13、本實用新型的有益效果如下：本實用新型通過遮光外套管、透光底蓋、導光硅膠塊、光源及遮光片之間的配合，所述透光底蓋的第一端插設在所述遮光外套管內，所述透光底蓋的第二端延伸至所述遮光外套管的一端外，所述導光硅膠塊位于所述透光底蓋內，并沿所述電子煙的橫向延伸設置，所述導光硅膠塊面向所述控制板的表面設置有導光槽，所述光源位于所述導光槽內，所述遮光片蓋設在所述透光底蓋的端面上，因而工作時，光源的光線通過導光硅膠塊的外周面散射出來，然后再由透光底蓋的側面射出，可避免用戶看到刺眼的亮點，提高了用戶體驗，無需大功率的光源，節約能耗。

14、此外，由于所述支撐座位于所述控制板與所述電池之間，并與所述控制板抵接，所述支撐座面向所述電池的表面設置有與所述電池的外周面相適配的防呆槽；所述電池位于所述儲液組件與所述支撐座之間，并延伸至所述防呆槽內。因此，其整體結構較緊湊，便于裝配，生產效率高。

技術特征：

1.一種側面透光的電子煙，其特征在于，包括外殼、儲液組件、導光硅膠塊、控制板、光源、支撐座、電池及遮光片，所述外殼包括遮光外套管及透光底蓋，所述透光底蓋的第一端插設在所述遮光外套管內，所述透光底蓋的第二端延伸至所述遮光外套管的一端外；所述儲液組件位于所述遮光外套管內；所述導光硅膠塊位于所述透光底蓋內，并沿所述電子煙的橫向延伸設置，所述導光硅膠塊面向所述控制板的表面設置有導光槽；

2.根據權利要求1所述的側面透光的電子煙，其特征在于，所述導光槽的數量為若干個，若干個所述導光槽沿所述導光硅膠塊的邊緣設置并距離所述導光硅膠塊的外周面預設距離。

3.根據權利要求2所述的側面透光的電子煙，其特征在于，所述光源與所述導光槽一一對應設置，所有的所述導光槽共同形成環形或橢圓形。

4.根據權利要求1所述的側面透光的電子煙，其特征在于，所述導光硅膠塊的外周面與所述透光底蓋的內壁面彈性抵接。

5.根據權利要求1所述的側面透光的電子煙，其特征在于，所述防呆槽的底壁設置有導氣孔及支撐凸肋，所述透光底蓋設置有進氣孔，所述導氣孔與所述進氣孔及所述儲液組件連通，所述支撐凸肋與所述電池相抵接。

6.根據權利要求5所述的側面透光的電子煙，其特征在于，所述支撐座面向所述控制板的表面設置有第一容納槽，所述第一容納槽與所述防呆槽連通；所述控制板連接有氣流感應器，所述氣流感應器位于所述第一容納槽內。

7.根據權利要求5所述的側面透光的電子煙，其特征在于，所述支撐座面向所述控制板的表面設置有第二容納槽，所述控制板設置有控制芯片，所述控制芯片位于所述第二容納槽內。

8.根據權利要求1所述的側面透光的電子煙，其特征在于，所述透光底蓋的端面設置有觀察窗口，所述遮光片覆蓋所述觀察窗口；所述控制板連接有顯示屏，所述顯示屏貫穿所述導光硅膠塊并延伸至所述觀察窗口內。

9.根據權利要求1所述的側面透光的電子煙，其特征在于，所述電子煙還包括霧化芯及轉接板，所述霧化芯位于所述儲液組件內，并連接有第一電子線，所述第一電子線與所述轉接板電連接；所述控制板連接有第二電子線，所述第二電子線與所述轉接板電連接，所述第二電子線的橫截面積大于所述第一電子線的橫截面積。

10.根據權利要求9所述的側面透光的電子煙，其特征在于，所述轉接板位于所述儲液組件與所述電池之間，所述第一電子線的長度小于所述第二電子線的長度。

技術總結
本技術涉及一種側面透光的電子煙，包括外殼、儲液組件、導光硅膠塊、控制板、光源、支撐座、電池及遮光片，外殼包括遮光外套管及透光底蓋，導光硅膠塊位于透光底蓋內，導光硅膠塊面向控制板的表面設置有導光槽。光源位于導光槽內，并與控制板相連。支撐座位于控制板與電池之間，并與控制板抵接，支撐座面向電池的表面設置有與電池的外周面相適配的防呆槽。電池位于儲液組件與支撐座之間，并延伸至防呆槽內。遮光片蓋設在透光底蓋的端面上。本技術光源的光線從透光底蓋的側面均勻射出，可避免用戶看到刺眼的亮點，提高了用戶體驗，節約能耗，且便于生產，生產效率高。
