本發明涉及除毛設備領域，所述除毛設備包括具有夾鉗的旋轉圓柱體，所述夾鉗用于拔除人體上不想要的毛發，并且本發明更具體地涉及一種包括按摩機構的除毛器，所述按摩機構產生防痛效應。

背景技術：

具有拔除夾鉗的除毛設備一般包括薄片形式或盤形式的夾鉗，所述夾鉗被設置在旋轉圓柱體上，所述夾鉗周期性地關閉和打開以便抓住和夾緊皮膚附近的毛發以便通過圓柱體的旋轉將其拔除并且隨后在開始新的拔除循環之前清除已拔除的毛發。毛發的拔除被證實是一種防止毛發重新長出的非常有效的方法，但是其經常產生不可忽略的疼痛。

這種在除毛設備上的防痛功能已經在申請人的文獻ep1294249中被介紹，所述文獻描述具有活動元件的除毛器，所述活動元件是墊塊形式并且具有大致平坦或者凸形或者包括凸起的表面，所述活動元件在皮膚的平面中具有移動。該文獻已經表明，在對不同的人進行測試時，發現通過摩擦用力地按摩由疼痛引發的敏感區域的行為能夠快速地減緩在夾鉗除毛期間感覺到的疼痛。

另一個申請人的文獻ep1782709描述包括可拆卸除毛頭的除毛設備，并且該除毛頭可與刀頭互換。所述刀頭包括一個固定刀片和一個活動刀片，所述活動刀片由振動元件驅動在平行于除毛滾筒的軸線的方向中平移。根據本發明，所述振動元件相對于所述設備的殼體固定并且所述振動元件由凸輪驅動，所述凸輪通過齒輪組回收電機的運動，所述凸輪自身也相對殼體固定。該文獻披露了一種剃刀，所述剃刀鄰近于由凸輪驅動的防痛機構，所述凸輪能夠直接地將電機的運動轉換成平移移動。

這些方案允許有效地對待除毛皮膚產生按摩以及防痛效果。然而，如大部分配備有防痛功能的除毛設備一樣，這些方案具有復雜結構和高制造成本。

技術實現要素：

本發明的一個目的是克服上述缺點并提供一種除毛設備，所述除毛設備具有可靠、結構簡單的防痛機構并且所述除毛設備能夠以較小的生產成本大批量生產。

本發明的另一個目的是提供一種高效并且使用功效性高的除毛設備，所述除毛設備允許拔除總是最靠近皮膚的毛發以便更好的除毛效果。

這些目的通過皮膚和/或毛發處理設備達到，所述設備包括：

-殼體，所述殼體包含電機，所述電機與傳動機構連接，

-處理頭，所述處理頭與所述殼體連接，并且所述處理頭包括：

-空心主體，所述空心主體限定在處理窗口處開放的處理室，

-處理機構，所述處理機構被設置在所述處理室的內部，并且所述處理機構由所述傳動機構驅動圍繞軸線△旋轉，

-蓋板，所述蓋板圍繞所述軸線△旋轉活動，并且所述蓋板包括支撐底座，所述支撐底座限定與待處理皮膚接觸的表面(s)。

根據本發明，所述蓋板在所述支撐底座的延長部中包括至少一個加長元件，所述元件的縱向對稱軸線△’與所述軸線△正交，所述元件的一個端部(e1)與所述支撐底座連接而相對的端部(e2)用于與待處理皮膚接觸。

所述加長元件用于增強所述蓋板的振動以及將所述振動傳遞給皮膚以產生刺激。使用者因此感受到較少的由于對其皮膚處理(例如毛發拔出)引起的疼痛。

根據本發明的一個實施方式，所述處理機構是除毛滾筒，所述除毛滾筒包括一組夾鉗。所述夾鉗隨著滾筒圍繞軸線△的轉動而打開和關閉。因此，在除毛設備的情況中。

有利地，處理頭包括角扇區定義機構，所述角扇區定義機構圍繞軸線△且用于打開和關閉所述除毛滾筒的夾鉗。

另外，所述接觸表面(s)與圍繞軸線△的旋轉圓柱體(c)相切，所述除毛滾筒位于所述旋轉圓柱體內部。

有利地，所述活動蓋板與所述角扇區的定義機構連在一起以便確保根據所述活動蓋板的定向更改所述角扇區相對于所述除毛頭的位置。

為了確保所述蓋板的振動的好的傳動，所述元件在所述相對的端部(e2)處具有朝向所述殼體外部彎曲的形狀。

還是在除毛設備的情況中，并且根據本發明的第一變型例，所述元件的長度介于20mm和30mm之間，優選為25mm。

替換地，所述處理窗口在軸線△方向中的寬度與所述元件的長度的比介于1和1.6之間。

根據第二變型例，所述蓋板包括圍繞所述元件的u型框架，以便在跌落測試或者使用測試時不被損壞。

在該變型例中，所述元件的長度介于20mm和35mm之間，優選為30mm。

替換地，所述處理窗口在軸線△方向中的寬度與所述元件的長度的比介于0.9和1.6之間。

為了增強刺激并且提高防痛效果，所述蓋板包括具有相同長度的彼此平行的多個元件。這允許覆蓋更大的待處理區域。

有利地，所述元件被共面布置以便振動更好地分布在皮膚上。

另外，所述蓋板由塑料整體零件制成。

附圖說明

通過研究參照附圖以非限定性示例方式示出的實施方式，將更好地了解本發明，在附圖中：

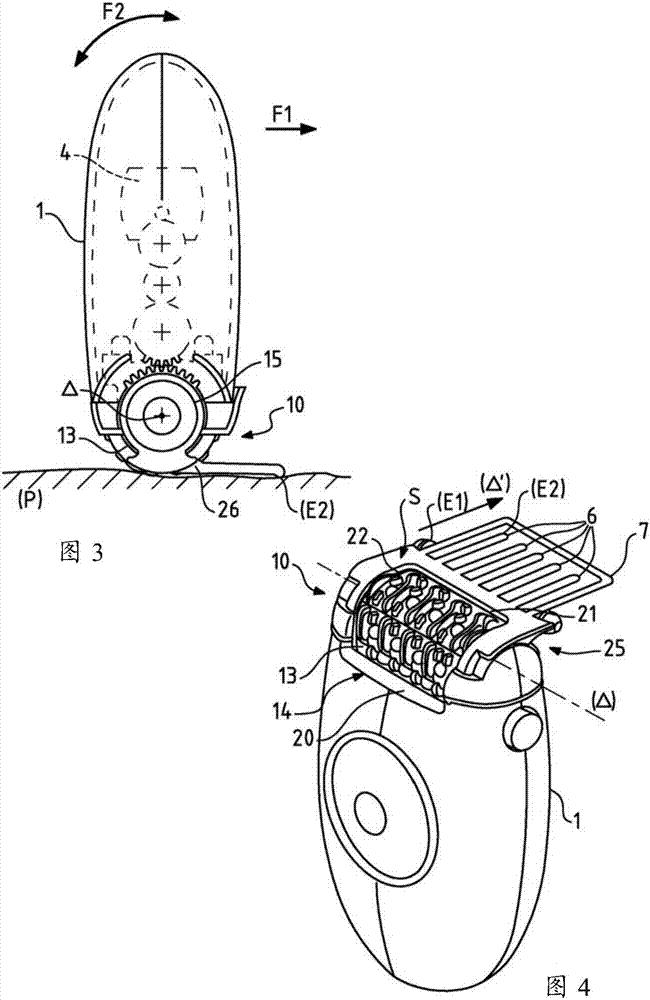

-圖1是根據本發明的第一變型例的包括除毛頭的滾筒的電動除毛設備的立體圖，

-圖2是圖1示出的設備的側視圖，

-圖3是該設備在皮膚上使用期間的視圖，

-圖4是根據本發明的第二變型例的電動除毛設備的立體圖。

具體實施方式

一種皮膚和/或毛發的處理設備，具有如圖1和圖2所示的電動和機械的除毛設備形式，所述除毛設備包括空心殼體，所述空心殼體整體由標記1表示，所述空心殼體由兩個整體的半殼2和3構成，所述兩個半殼一方面通過其外表面整體限定除毛器的握持區域，并且另一方面限定封閉和保持構成除毛器的不同功能元件的殼體。因此，所述殼體1包含電機4，所述電機與傳動機構5連接，所述傳動機構傳動所述電機4的輸出部的齒輪的旋轉運動。根據所示的示例，所述傳動機構5包括具有平行于電機的旋轉軸線的軸線的齒輪組。

殼體1配備有處理頭，所述處理頭是根據所示的示例的除毛頭10，所述除毛頭包括空心主體11，所述空心主體限定處理室12，在所述處理室內部設置有除毛滾筒13，所述除毛滾筒與布置在所述空心殼體11中的窗口14對齊。所述除毛滾筒13圍繞軸線△自身旋轉活動，并且由電機4通過驅動或傳動機構5驅動轉動。所述除毛滾筒13在其周邊包括一組夾鉗，所述夾鉗隨著所述滾筒的轉動打開和關閉。為了使所述夾鉗在其開始與所述窗口14對齊時打開，并且在其對齊并且剛好在離開所述除毛窗口14之前關閉，所述除毛頭10包括用于夾鉗的打開o和關閉f的角扇區定義機構15。o和f角扇區定義機構15例如是由一個或多個與相符的凸輪軌跡結合的凸輪形成。本領域人員清楚地了解夾鉗的實施方式以及所述o和f角扇區定義機構15的實施方式，并且因此不需要在此做更充分的描述。

如上所述，所述除毛滾筒13與布置在所述除毛頭10的主體11中的窗口14對齊。根據所示示例，窗口14一方面由彼此平行并且平行于所述滾筒13的旋轉軸線△的兩個縱向邊緣20,21限定，并且另一方面由兩個橫向邊緣22,23限定，所述兩個橫向邊緣彼此平行并且具有弧形形狀，同時所述兩個橫向邊緣被包含在垂直于旋轉軸線△的平面中。其中一個縱向邊緣，這里是下邊緣20是固定的，并且由除毛頭10的固定邊緣形成或者由殼體1的固定邊緣形成。根據本發明，另一個縱向邊緣，這里是上邊緣21是活動的，并且由圍繞軸線△旋轉活動的蓋板25形成。所述活動蓋板25包括支撐底座26，所述支撐底座在所述除毛窗口14對面在活動的縱向邊緣21的延長部中延伸。所述底座26因此限定與待除毛區域的皮膚接觸的表面s。由所述底座26限定的接觸表面s優選地大致與圍繞軸線△的旋轉圓柱體c相切，所述除毛滾筒13位于所述旋轉圓柱體內部。

為了保證無論殼體1或者除毛頭10相對于皮膚p的傾斜，待除毛區域盡可能好的毛發的拔除，所述活動蓋板25優選地與用于夾鉗的打開和關閉的角扇區定義機構15連在一起。因此，所述定義機構15圍繞軸線△旋轉活動并且跟隨所述殼體或者所述除毛頭相對于待除毛區域的皮膚的傾斜的變化。與除毛滾筒13接觸的活動蓋板25在所述除毛滾筒運動時經受摩擦力，這產生活動蓋板25的豎直振動。所述除毛滾筒13的旋轉方向被設置使得所述摩擦力傾向于將所述活動蓋板25帶向皮膚。

為了在除毛過程中帶來防痛效果，活動蓋板包括至少一個加長元件6，所述加長元件在所示情況中是縱向桿6，所述縱向桿允許傳遞和加強蓋板的振動。所述桿6沿著其對稱軸△’被布置，所述對稱軸線與軸線△正交。根據所示示例，多個相同的桿存在于蓋板上以便覆蓋更大的待處理區域。

根據圖1至圖3所示的第一變型例，每個桿6包括兩個端部，一個端部(e1)與支撐底座26連接。相對的端部(e2)是自由的，并且允許將所述活動蓋板25的運動轉變成振動，該振動在皮膚上產生防痛的感覺。為了加強振動同時保留設備合理的體積，每個桿6的長度都介于20mm和30mm之間。如圖2所示，每個桿6在所述相對的端部(e2)可具有形狀61，該形狀允許所述相對的端部(e2)和待除毛皮膚之間緊密的接觸。可涉及朝向皮膚彎曲的形狀。所述相對的端部(e2)還可包括朝向皮膚的鉤或者凸起。

根據圖4所示的本發明的第二變型例，所述活動蓋板25包括u型框架7，所述框架通過其兩個端部與支撐底座26連接。一組桿6被布置在所述框架內部并且具有小于第一變型例的長度，即介于20mm和35mm之間的長度。

所述縱向桿6優選地由具有有利于振動的一定撓性的塑料材料制成。為了方便該設備的制造并且優化成本，所述桿6來自于與活動蓋板25同時的模制并且與所述活動蓋板形成單一零件。

如此構成的所述除毛設備通過以下方式使用。如圖3所示，在啟動電機4后，使用者如圖3所示將除毛頭10抵靠待除毛區域的皮膚p放置。使用者在箭頭f1的方向中移動貼靠皮膚p的頭，使得底座26位于窗口14的上游，所述除毛滾筒13與所述窗口對齊。所述底座26以及其表面s因此確保對皮膚p輕微的施壓，這有助于抬起毛發，并且通過與在窗口14處的皮膚p接觸的除毛滾筒的夾鉗有利于毛發的抓取以及拔除。在蓋板25和底座26圍繞旋轉軸線△活動的情況下，所述蓋板和所述底座能夠跟隨在移動脫毛設備時由使用者引發的殼體1由箭頭f2所示的輕微的擺動。因此，支撐底座26和除毛滾筒13一直與待除毛區域的皮膚p保持接觸。與支撐底座大致對齊的所述桿6也還保持與皮膚的接觸以便傳遞所述活動蓋板25的振動。經受更大運動的所述相對的端部(e2)允許對皮膚帶來刺激以便減緩由于除毛產生的疼痛。鉤形或者突形形狀61允許更有效地達到防痛效果。

所述加長元件6還能夠具有其他形狀，例如允許更好撓性和更大的振動加強的薄片形狀。

當然，在所附的權利要求的范圍內，可為本發明帶來其他不同的修改。
