相關申請的交叉引用

本申請要求于2015年10月12日提交的題目為“可樞轉鞋裝置”的申請號為62/240,292的美國臨時申請和于2015年10月12日提交的題目為“可樞轉鞋裝置”的申請號為62/240,426的美國臨時申請的權益，其兩者的全部內容通過引用并入本文，正如在此充分闡述。

本發明總體涉及鞋，且特別地涉及具有可樞轉底部的鞋。

背景技術：

鞋設計的目的是創造穿著舒適并且具有會吸引消費者的視覺美感的產品。對于諸如涼鞋的某些類型的鞋，鞋的鞋底部分中增加的彈性是期望的特性，因為這可增加穿著者的舒適水平。然而，彈性增加的常規鞋常常不能為腳提供足夠的支撐，例如，因為附加彈性通過使用薄或弱的材料來實現。因此，消費者將受益于將實現彈性增加同時對穿著者的腳提供足夠支撐的鞋。

技術實現要素：

根據申請人的教導的裝置和方法提供具有可樞轉底部的鞋。根據一方面，申請人的教導的某些實施例涉及鞋，其包括：具有樞轉地聯接至彼此的第一部分和第二部分的鞋底，第一部分包括舌部，第二部分包括用于容納舌部的凹陷部；以及延伸橫跨鞋底的寬度并且延伸經過舌部且用于將第一部分樞轉地聯接至第二部分的桿。在各種方面，鞋可進一步包括被聯接至舌部和最接近凹陷部的第二部分中的任何一個且用于限制第一部分和第二部分的相對樞轉運動的止動部。根據申請人的教導，桿可包括被配置為防止、減少和/或消除桿在鞋內的運動的一個或多個突出部。在一些實施例中，桿可包括被配置為防止橫向運動和旋轉運動中的至少一個的至少一個突出部。在一些實施例中，前部和/或后部可包括用于容納突出部以防止桿在鞋內運動的腔。

在各個方面，第一部分可以是前部且第二部分可以是鞋底的后部。在一些實施例中，第一部分可以是后部且第二部分可以是鞋底的前部。根據一方面，舌部可包括用于容納桿的通道。在各個方面中，第二部分可包括與用于容納桿且在舌部中形成的通道對齊的通道，使得桿延伸橫跨鞋底的寬度并通過舌部部分。在一些實施例中，至少一個凹陷部可被設置在為第二部分的通道提供入口的開口的周圍。在各個方面中，至少一個凹陷部被配置為容納桿的頭部。在一些實施例中，頭部可被配置為以過盈配合的方式接合至少一個凹陷部的側壁，從而抑制桿的運動。在一些實施例中，桿和/或止動部或其一部分可由金屬形成。在一些實施例中，至少一個釘突出部可被設置在桿的頭部上。在各個方面中，當桿被安裝在鞋中時，至少一個釘突出部可被配置為穿透進入第二部分中以防止桿的運動。

在一些實施例中，根據申請人的教導的鞋可進一步包括被設置在第一部分內的第一保持元件開口和設置在第一保持元件開口內的第一保持元件，保持元件被配置為保持鞋的穿著者的腳。在一些實施例中，保持元件可以是或者可包括帶。在一些實施例中，根據申請人的教導的鞋可進一步包括被設置在第二部分內的第二保持元件開口和設置在第二保持元件開口內的第二保持元件，保持元件被配置為保持鞋的穿著者的腳。

根據申請人的教導，具有可樞轉底部的鞋可包括通過兩個獨立的桿聯接的第一底部和第二底部。在各個方面中，第一底部和第二底部可被配置為圍繞由兩個獨立的桿形成的軸樞轉。

在各個方面中，根據申請人的教導的具有可樞轉底部的鞋可包括具有舌部和止動部分的第一部分、具有被配置為容納舌部的凹陷部的第二部分和被配置為在舌部和第二部分內設置以將第一部分和第二部分可樞轉地連接的至少一個桿。在各個方面中，第一部分和第二部分可被配置為圍繞由桿形成的軸樞轉。在各個方面中，止動部可被配置為接合第二部分以防止第一部分旋轉。

在各個方面中，制造鞋的方法可包括：提供具有樞轉地聯接至彼此的第一部分和第二部分的鞋底，其中第一部分包括舌部，第二部分包括用于容納舌部的凹陷部；以及將桿延伸橫跨鞋底的寬度并且通過舌部以用于將第一部分可樞轉地聯接至第二部分。在一些實施例中，制造鞋的方法可包括形成被聯接至舌部和最接近凹陷部的第二部分中的任何一個且用于限制第一部分和第二部分的相對樞轉運動的止動部。

附圖說明

圖1a和圖1b示意性地描繪了根據本教導的實施例的具有可樞轉底部的鞋。

圖2a-圖2e示意性地描繪了根據本教導的實施例的具有可樞轉底部的鞋的多個視圖。

圖3a-圖3e示意性地描繪了根據本教導的第一實施例的用于連接鞋的部分的桿的多個視圖。

圖3f示意性地描繪了根據本教導的第二實施例的用于連接鞋的部分的桿的多個視圖。

圖3g示意性地描繪了根據本教導的第二實施例的用于連接設置在鞋中形成的通道內的鞋的部分的桿。

圖4a-圖4m示意性地描繪了根據本教導的實施例的鞋的一部分的多個視圖。

圖5a-圖5e描述了根據本教導的實施例的具有可樞轉底部的鞋的多個視圖的圖像。

圖6a-圖6f示意性地描繪了根據本教導的實施例的鞋的前部的多個視圖。

圖6g-圖6m示意性地描繪了根據本教導的實施例的鞋的后部的多個視圖。

圖7a-圖7i示意性地描繪了根據本教導的實施例的鞋的多個視圖。

圖8a和圖8b示意性地描繪了根據本教導的第三實施例的用于連接鞋的部分的桿，其中桿可被設置在鞋中形成的通道內并且通過多個釘狀突出部被固定至鞋。

圖9a和圖9b示意性地描繪了根據本教導的實施例的鞋的一部分的多個視圖。

具體實施方式

本發明總體涉及具有諸如鞋底、鞋外底、防水臺或被配置以在穿著者走路運動期間接觸地面的鞋的其它底部的可樞轉底部的鞋。在一些實施例中，可樞轉底部可被配置為圍繞軸樞轉。在一些實施例中，軸可與鞋的縱軸垂直或大體上垂直。鞋的非限制性示例包括靴鞋、涼鞋、網球鞋、運動鞋、高跟鞋、無帶輕便舞鞋、露跟鞋、平底鞋、木底鞋或能夠根據一些實施例被配置的任何其它類型的鞋。

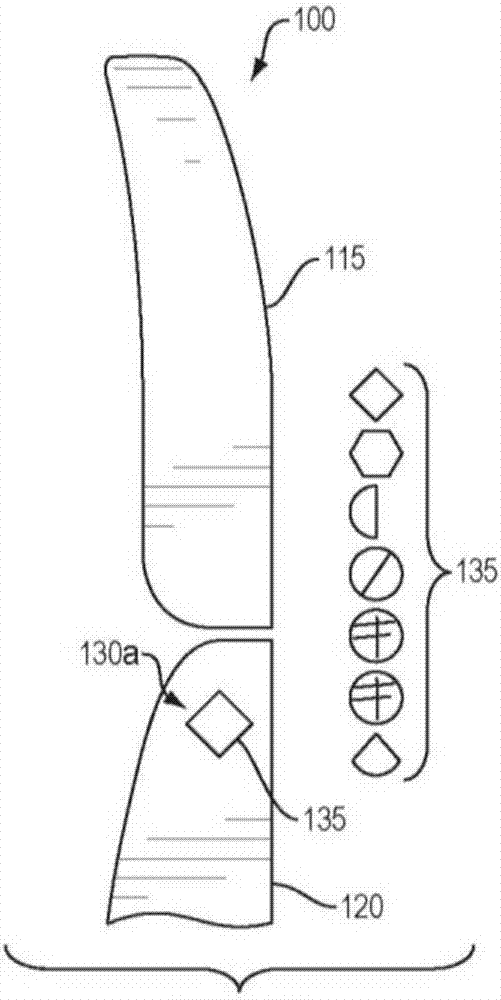

圖1a和圖1b示意性地描繪了根據本教導的實施例的具有可樞轉底部(或鞋底)的鞋。圖1a描繪了鞋類物品的底部的仰視圖，圖1b描繪了鞋類物品的底部的側視圖。如圖1a中所示，底部100可包括前部115和后部120。在一些實施例中，前部115可通常包括鞋的穿著者的腳趾和前腳掌將位于鞋內部或上的底部100的一部分。在一些實施例中，后部120可通常包括鞋的穿著者的足弓或其至少一部分、腳背和腳后跟將位于鞋內部或上的底部的部分。

前部115和后部120可通過兩個桿125a-b連接。前部115可包括如下面更詳細地討論的被配置為安裝在后部120的凹陷部150內以便于前部和后部的相對接合的舌部145。特別地，每一個桿125a-b從后部120的一側延伸至舌部145中并且可在一側上被連接至前部115并在另一側上被連接至后部120。在這個實施例中，桿125a和桿125b均不會橫跨鞋的整個寬度甚至橫跨舌部145的整個寬度延伸。換言之，每一個桿125a-b部分地橫跨鞋的寬度延伸以將前部115聯接至后部120。

在一些實施例中，前部115和后部120可通過一個桿連接(未示出，參見圖2a-2d)。例如，單個桿可沿軸140從前部115的第一側貫穿舌部145和與第一側相對的前部的第二側而延伸。

緊固件130a-d可用于將桿125a-b連接至前部115和后部120。緊固件130a-d可包括能夠根據一些實施例操作的包括鉚釘、螺釘、銷等的任何類型的緊固件。在一些實施例中，緊固件130a-d可被配置為將桿125a-b緊固至前部115和后部120或緊固在前部115和后部120內使得桿125a-b可方便前部115和后部120彼此相對樞轉。在一些實施例中，桿125a-b可被嵌入在前部115和后部120內使得它們在穿著者走路運動期間不接觸穿著者的腳和/或地面。桿125a-b可被配置為允許底部100例如在用于圖1a的頁面內和頁面外的平面中圍繞與底部100的縱軸垂直或大體上垂直的軸140樞轉的鉸鏈的部分。如在圖1b中所示，緊固件的外部可見部分可被各種美觀元件135覆蓋。

圖2a-圖2e示意性地描繪了根據本教導的實施例的具有可樞轉底部(或鞋底)的鞋的多個視圖。圖2a描繪了具有后部215和前部220的鞋200的底部的側視圖。鞋200的底部b通常是被配置為當穿著者穿鞋時接合地面的一側。鞋200的頂部t通常是被配置為接合穿著者的腳底的一側。在一些實施例中，前部220可通常包括鞋的穿著者的腳趾和前腳掌位于鞋內部或上的鞋200的一部分。在一些實施例中，后部215可通常包括鞋的穿著者的足弓或其至少一部分、腳背和腳后跟位于鞋內部或上的鞋200的一部分。雖然在圖2a中未描繪，但是一個或多個保持元件可被設置在前部220和/或后部215上和/或連接至前部220和/或后部215以將腳保持在鞋200內和/或上，諸如帶、帶子等。在一些實施例中，前部220和/或后部215可包括被配置為容納這種保持元件的開口270(例如，“保持部開口”)(例如，參見圖5a)。例如，第一帶可貫穿前部220的開口270，第二帶可貫穿后部215的開口。

前部220可包括被配置為安裝在后部215的凹陷部250內以便于前部和后部的相對接合的舌部245。前部220和后部215可通過使用緊固件230被固定至鞋200的至少一部分的桿(未示出，參見圖2b-圖2e和圖3a-圖3e)被連接。在一些實施例中，貫穿舌部245和后部的相對側的至少一部分的桿可在緊固件230的位置處被設置在后部215內。

雖然圖2a-圖2e描繪了被設置在前部220上以接合后部215的凹陷部250的舌部245，但是實施例不限于此，因為舌部可被設置在后部上且凹陷部可被設置在前部中。

圖2b和圖2c分別描繪了前部220的仰視圖和側視圖。如圖2b中所示，舌部245可包括被配置為接合后部215的一部分以防止、降低或以其它方式限制后部和/或前部220的旋轉、樞轉或其它運動的止動部分260。參照圖2d，止動部分260可被配置為接合與凹陷部250相鄰的諸如由虛線285界定的區域的后部215的區域。參照圖2a，止動部分260可被配置為接合后部215的一部分以限制前部220在由箭頭295指示的方向(“向下”)上旋轉。在一些實施例中，止動部分260可被配置為接合后部215的一部分以限制前部220在由箭頭290指示的方向(“向上”)上旋轉。在一些實施例中，止動部分260可被配置為接合后部215的一部分以限制前部220在由箭頭290和箭頭295指示的方向上旋轉(例如，止動部的部分可被設置在后部內設置的腔內)。在一些實施例中，鞋200可包括如此處描述的被配置為接合鞋的各個部分和/或限制鞋的部分(例如，后部215和/或前部220)的旋轉的多個止動部分260。以這種方式，鞋200的部分的旋轉或其它運動可被控制例如以防止可例如導致鞋的穿著者不舒適的前部220和/或后部215的過度旋轉。

雖然圖2b和圖2c描繪了止動部分260被設置在舌部245上，但是實施例不限于此。例如，止動部分260可被設置在或也可被設置在與凹陷部250相鄰的區域例如在圖2d中描繪的區域285上，使得止動部分可突出進入凹陷部以接合舌部245。另外，止動部分260可被設置在諸如舌部和/或凹陷部的一個或多個側的舌部245和/或凹陷部250上的各個區域中。

如圖2c中所示，開口280可被設置在舌部245的至少一部分內。開口280可被配置為容納桿的至少一部分。在一些實施例中，桿可在或基本上在例如與通過舌部的開口280的位置對應的由虛線270指示的區域中被設置在舌部245內。開口280可為通道提供入口，所述通道被配置為貫穿舌部并且容納和支撐鞋200內的桿。

圖2d和圖2e分別描繪了后部215的仰視圖和側視圖。如圖2e中所示，后部215可包括被設置在凹陷部250的兩側的開口280。開口280可被配置為容納桿的至少一部分。在一些實施例中，桿可在或基本上在例如與通過后部的開口280的位置對應的由虛線275指示的區域中被設置在后部215內。因此，桿可被設置在凹陷部250的第一側上的后部215的第一側內、通過前部220的舌部245并通過位于第一側對面的后部的第二側。以這種方式，桿可被樞轉地或可旋轉地連接至后部215和前部220。當桿被設置在開口280內時，后部215和前部220可圍繞由桿形成的軸例如圍繞線270和線275的重疊區域中的軸樞轉。

圖3a-圖3e示意性地描繪了根據本教導的實施例的用于連接鞋的部分的桿的多個視圖。如圖3a中所示，桿300可包括具有第一端310和第二端315的桿主體305。桿300可包括被配置為容納緊固件330的開口325。在一些實施例中，桿300可包括在第一端310和第二端315處的開口325。在一些實施例中，桿300可包括僅在一端諸如例如第二端315處的開口。

桿300可被設置在后部215和舌部245的開口280內。在一些實施例中，桿300可包括固定地設置在其一端諸如第一端310處的頭部320。頭部320可包括具有被配置為比開口280的橫截面尺寸(例如，直徑)更大使得頭部不能進入開口的尺寸(例如，直徑)的凸緣。以這種方式，當頭部已經接合前部的表面時，可防止桿300在與頭部相對的方向上移動進入開口280。當桿300被設置在開口280內時，開口325可鄰近開口280定位，開口280位于頭部320對面(例如，在前部215的相對側上)。緊固件330可諸如通過被配置為固定地接合開口325的閥桿335被聯接至桿300。緊固件330可包括具有被配置為比開口280的橫截面尺寸(例如，直徑)更大使得緊固件不能進入開口的尺寸(例如，直徑)的凸緣。以這種方式，桿300可被固定地設置在后部215和舌部245的開口280內，允許前部220和后部圍繞桿樞轉。

桿300和/或緊固件330的部分可具有各種尺寸。例如，桿300可具有約88.8毫米(mm)的高度a和約8.5mm的寬度b。緊固件330(和/或頭部320)可具有約18.0mm的寬度(例如，直徑)并且其上部分可具有約2.0mm的高度d。

如圖3f中所示，根據本教導的實施例的桿300可包括一個或多個突出部350。突出部350可被配置為當被安裝在鞋中時防止、減少或完全消除桿300的運動(即，將桿“鎖定”在鞋內)。例如，突出部350可防止桿300在鞋內的橫向運動、旋轉運動、軸向運動或任何其它類型的運動同時仍然允許鞋的前部和/或后部圍繞根據本教導的實施例的桿樞轉。在一些實施例中，鞋的前部和/或后部可包括被配置為容納突出部350的腔。

雖然突出部350被描繪為設置在桿300的第一端310上，但是實施例不限于此，因為突出部可位于沿桿的任何位置處。在一些實施例中，桿300可包括多個突出部350。在一些實施例中，多個突出部350可沿桿的長度間隔開。在一些實施例中，多個突出部350可被設置在第一端310和第二端315處。根據本教導的實施例的突出部350可具有各種形狀和尺寸。例如，突出部350可以是正方形、矩形、圓柱形、圓錐形、立方體形、四面體形等。

如圖3g中所示，桿300可被設置在鞋的一個或多個部分內設置的通道360(諸如通過開口280可進入并且貫穿如在圖2a-圖2e中描繪的后部215和前部220的一部分延伸的通道)內。通道360可包括被配置為容納桿300的突出部350的凹陷部。突出部350在凹陷部360內的接合可起到如根據此處的一些實施例描述的當被安裝在鞋中時防止、減少或完全地消除桿300的運動(即，將桿“鎖定”在鞋內)的作用。

圖4a-圖4f示意性地描繪了根據本教導的實施例的具有帶開口480的舌部445的鞋的前部420的多個視圖。具體地，根據圖4a中的外側視圖、圖4b中的仰視圖、圖4c中的內側視圖、圖4d中的截面a-a1的視圖、在圖4e中的俯視圖和圖4f中的截面b-b1的視圖描繪了前部420的各種視圖。圖4g-圖4m示意性地描繪了根據本教導的實施例的具有帶開口480的凹陷部450的鞋的后部415的多個視圖。特別地，根據圖4g中的外側視圖、圖4h中的仰視圖、圖4i中的內側視圖、圖4j中的截面c-c1的視圖、圖4k中的俯視圖、在圖4l中的截面d-d1的視圖和圖4m中的截面e-e1的視圖描繪了后部415的各種視圖。

圖5a-圖5e描述了根據本教導的實施例的具有可樞轉底部的鞋500的多個視圖的圖像。具體地，圖5a和圖5b描繪了鞋500的側視圖，圖5c-圖5e描繪了鞋500的仰視圖。

圖6a-圖6f示意性地描繪了根據本教導的實施例的鞋的前部620的多個視圖。具體地，根據圖6a中的內側視圖、圖6b中的仰視圖、圖6c中的側面視圖、圖6d中的截面a-a'的視圖、圖6e中的俯視圖和圖6f中的截面b-b'的視圖描繪了前部620的各種視圖。圖6g-圖6m示意性地描繪了根據本教導的實施例的鞋的后部615的多個視圖。具體地，根據圖6g中的內側視圖、圖6h中的仰視圖、圖6i中的側視圖、圖6j中的截面e-e'的視圖、圖6k中的俯視圖、圖6l中的截面c-c'的視圖和圖6m中的截面d-d'的視圖描繪了后部615的各種視圖。

圖7a-圖7i示意性地描繪了根據本教導的實施例的鞋的多個視圖。鞋包括具有保持元件開口770的鞋的前部720、包括止動部分760的舌部745和具有保持元件開口770和凹陷部750的后部715。另外，如圖7a、圖7c和圖7d中所示，根據本教導的實施例，桿775被設置在前部720和后部715的一部分內。具體地，根據圖7a中的內側視圖、圖7b中的仰視圖、圖7c中的側面視圖、圖7d中的截面a-a'的視圖、圖7e中的俯視圖、圖7f中的截面b-b'的視圖、圖7g中的截面c-c'的視圖、圖7h中的截面d-d'的視圖和圖7i中的截面e-e'的視圖描繪了鞋的各種視圖。

圖8a和圖8b示意性地描繪了根據本教導的第三實施例的用于連接鞋的部分的被設置在鞋中形成的通道內的桿。如圖8a中所示，在一些實施例中，桿805可包括多個突出部825a、825b從其延伸的頭部810。在一些實施例中，突出部825a、825b的形式可以是例如從附接至頭部810的肩部部分的底座延伸至尖端的釘。如在圖8b中所示，當桿805被安裝在通道875中以便樞轉地聯接鞋的前部和后部時，釘825a、825b可被配置為穿透進入鞋的鞋底的主體(例如，鞋的后部815)中，從而當穿著鞋的人移動(例如，走或跑)時抑制桿移動。例如，釘825a、825b可抑制桿的軸向運動，從而當穿著者移動時防止其從通道x移動。此外，釘825a、825b可抑制桿在通道內的旋轉運動(或其它類型的運動)同時仍然允許鞋底的前部和后部相對彼此樞轉。在一些實施例中，釘825a、825b可與諸如在圖3f中描繪的突出部350的其它突出部結合使用。

圖9a和圖9b示意性地描繪了根據本教導的實施例的鞋的一部分的多個示意圖。如圖9a中所示，在一些實施例中，鞋的鞋底的一部分(即，后部915)可包括用于容納桿(例如，圖8a的桿805)的通道975。在與為通道975提供入口的開口相鄰的區域中，后部915可包括在每一側上的凹陷部980(僅一個凹陷部在圖9a和圖9b中示出)。在一些實施例中，當桿被安裝在通道內時，每一個凹陷部980可被配置為用于容納在其中的桿的頭部。在一些實施例中，凹陷部980可具有約3毫米至約4毫米的直徑。例如，參照圖9b，當穿著鞋的人移動時，桿的頭部910和凹陷部980的側壁905之間的過盈配合(即，摩擦配合)可抑制、減少和/或消除包括軸向運動、橫向運動、旋轉運動或其它運動的桿的運動。在一些實施例中，凹陷部980可被配置為覆蓋或隱藏可例如在鞋的穿著者的移動期間發生的桿的任何旋轉或其它運動。

此處使用的節標題僅用于組織目的而不被解釋為限制性的。雖然結合各種實施例描述了申請人的教導，但是申請人的教導并不旨在限于這些實施例。相反，申請人的教導包含如本領域技術人員將想到的各種替代方案、變型和等同方案。
