本發明涉及生活用品領域，更具體地，涉及一種帶有溫度提示的保暖鞋。

背景技術：

鞋是人們日常生活必不可少的生活用品，隨著人們對美的不斷追求，渴望在冬天仍能穿著輕便的鞋行走，但是輕便的鞋一般都不具有保暖功能，在冬天穿著沒有保暖功能的鞋對人的身體百害而無一利，容易導致感冒或者腎炎。

因此，有必要開發一種在冬天也能夠使用的輕薄取暖鞋，此外還能夠提示鞋內溫度變化，有助于家長及時發現嬰幼兒鞋內溫度變化。

公開于本發明背景技術部分的信息僅僅旨在加深對本發明的一般背景技術的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域技術人員所公知的現有技術。

技術實現要素：

本發明提出了一種帶有溫度提示的保暖鞋，其能夠通過溫度監測單元，了解鞋內溫度的變化。

根據本發明提出的一種帶有溫度提示的保暖鞋，包括：鞋底、鞋面和鞋跟；

所述鞋底包括依次貼合在一起的地面層、中間層和鞋墊層；

所述中間層包括并列設置的第一加熱層和第二加熱層；

所述第一加熱層設置于前腳掌處，與所述前腳掌的形狀相匹配；

所述第二加熱層設置于腳跟處，與所述腳跟的形狀相匹配；

所述鞋面的前腳面處設有第三加熱層，所述第三加熱層與所述第一加熱層和所述第二加熱層串聯；

所述鞋跟內設有電池盒，用于存放電池，所述鞋跟內側面設有電池取放口，所述電池取放口上設有防水蓋，所述防水蓋用于密閉所述電池，所述鞋跟內側設有提示燈；

所述電池與所述第一加熱層、所述第二加熱層和所述第三加熱層串聯。

優選地，所述鞋底的地面層內設有溫度監測單元、處理器、控制器，所述溫度監測單元將監測到的溫度數據輸送至所述處理器，所述控制器依據所述處理器的處理結果控制所述提示燈。

優選地，所述處理器設有第一比較閾值x、第二比較閾值y和第三比較閾值z。

優選地，所述第一比較閾值x為11°≤x＜23°，所述第二比較閾值y為23°≤y＜40°，所述第三比較閾值z為z≥40°。

優選地，所述溫度監測單元監測的溫度在所述第一比較閾值內，所述控制器控制所述提示燈顯示綠色，所述溫度監測單元監測的溫度在所述第二比較閾值內，所述控制器控制所述提示燈顯示黃色，所述溫度監測單元監測的溫度在所述第三比較閾值內，所述控制器控制所述提示燈顯示紅色。

優選地，所述提示燈是帶有彩色led燈珠的提示燈。

優選地，所述溫度監測單元是溫度傳感器。

優選地，所述第一加熱層、所述第二加熱層和所述第三加熱層均是可變形的碳素晶體加熱板。

優選地，所述第一加熱層和所述第二加熱層的厚度為0.5-2mm，所述第三加熱層的厚度為0.3-1mm。

根據本發明的一種帶有溫度提示的保暖鞋，其優點在于：通過電池對加熱層供電，使加熱層釋放熱量，達到提高鞋內溫度的效果，嬰幼兒使用時，通過設有三級提示燈，提示家長鞋內溫度變化。

本發明的帶有溫度提示的保暖鞋具有其它的特性和優點，這些特性和優點從并入本文中的附圖和隨后的具體實施例中將是顯而易見的，或者將在并入本文中的附圖和隨后的具體實施例中進行詳細陳述，這些附圖和具體實施例共同用于解釋本發明的特定原理。

附圖說明

通過結合附圖對本發明示例性實施例進行更詳細的描述，本發明的上述以及其它目的、特征和優勢將變得更加明顯，其中，在本發明示例性實施例中，相同的附圖標記通常代表相同部件。

圖1-1和圖1-2分別示出了根據本發明的一個示例性實施例的一種帶有溫度提示的保暖鞋的主視圖和后視圖。

附圖標記說明：

1、地面層；2、中間層；21、第一加熱層；22、第二加熱層；

3、鞋墊層；4、鞋面；5、第三加熱層；6、鞋跟；61、電池取放口；

7、電池盒；71、電池；8、防水蓋；9、提示燈。

具體實施方式

下面將參照附圖更詳細地描述本發明。雖然附圖中顯示了本發明的優選實施例，然而應該理解，可以以各種形式實現本發明而不應被這里闡述的實施例所限制。相反，提供這些實施例是為了使本發明更加透徹和完整，并且能夠將本發明的范圍完整地傳達給本領域的技術人員。

本發明提供了一種帶有溫度提示的保暖鞋，包括：鞋底、鞋面和鞋跟；

鞋底包括依次貼合在一起的地面層、中間層和鞋墊層；

中間層包括并列設置的第一加熱層和第二加熱層；

第一加熱層設置于前腳掌處，與前腳掌的形狀相匹配；

第二加熱層設置于腳跟處，與腳跟的形狀相匹配；

鞋面的前腳面處設有第三加熱層，第三加熱層與第一加熱層和第二加熱層串聯；

鞋跟內設有電池盒，用于存放電池，鞋跟內側面設有電池取放口，電池取放口上設有防水蓋，防水蓋用于密閉所述電池，鞋跟內側設有提示燈；

電池與第一加熱層、第二加熱層和第三加熱層串聯。

第一加熱層和第二加熱層設置于鞋底，除了加熱功能，還能夠增加鞋底厚度，厚度可以是0.5-2mm，第三加熱層設置于鞋面，偏薄可以使鞋子的穿上更舒適，厚度可以選擇0.3-1mm。

其中，第一加熱層、第二加熱層和第三加熱層采用可變形的碳素晶體加熱板。碳素晶體加熱板是通過紅外納米復合電阻漿料經過壓制而成，紅外納米復合電阻漿料選用高純碳納米粉、硅微粉以及成型劑等原料為基礎組分，并摻雜以適量10000～12500目(納米級)竹炭粉，采用攪拌軋漿工藝研制而成。

通過電池對加熱層供電，使加熱層釋放熱量，達到提高鞋內溫度的效果。

電池取放口的尺寸要略大于電池盒的尺寸，以便于替換電池為準。防水蓋覆蓋在電池取放口外側，對電池具有密閉作用，下雨天防止雨水進入電池盒內。

當不需要鞋內溫度升高時，取出電池即可，既方便又安全。

本實施例的一種帶有溫度提示的保暖鞋還包括：鞋底的地面層內設有溫度監測單元、處理器、控制器，溫度監測單元將監測到的溫度數據輸送至處理器，控制器依據處理器的處理結果控制提示燈。

其中，溫度監測單元是溫度傳感器。

作為優選方案，處理器設有第一比較閾值x、第二比較閾值y和第三比較閾值z。

其中，第一比較閾值x為11°≤x＜23°，第二比較閾值y為23°≤y＜40°，第三比較閾值z為z≥40°。

溫度傳感器采集到的溫度實時發送至處理器中，在處理器中對實時采集到的溫度與第一比較閾值、第二比較閾值和第三比較閾值依次分別進行比較。當采集的實時溫度在第一比較閾值內的時候，處理器將電信號發送至控制器，控制器控制提示燈呈綠色，當采集的實時溫度在第二比較閾值內的時候，處理器將電信號發送至控制器，控制器控制提示燈呈黃色，當采集的實時溫度在第三比較閾值內的時候，處理器將電信號發送至控制器，控制器控制提示燈呈紅色。

作為優選方案，提示燈是帶有彩色led燈珠的提示燈。

嬰幼兒使用時，通過設有三級提示燈，提示家長鞋內溫度變化。

實施例

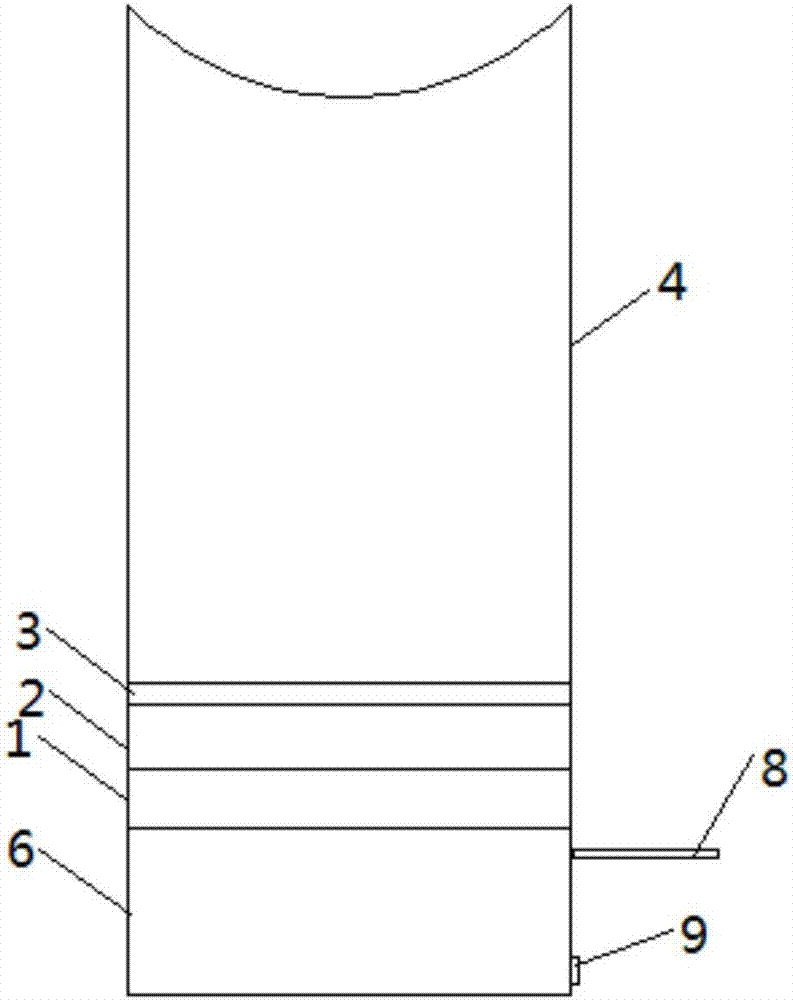

圖1-1和圖1-2分別示出了根據本發明的一個示例性實施例的一種帶有溫度提示的保暖鞋的主視圖和后視圖。

如圖1-1和圖1-2所示，本實施例的一種帶有溫度提示的保暖鞋，包括：鞋底、鞋面4和鞋跟6；

鞋底包括依次貼合在一起的地面層1、中間層2和鞋墊層3；

中間層2包括并列設置的第一加熱層21和第二加熱層22；

第一加熱層21設置于前腳掌處，與前腳掌的形狀相匹配；

第二加熱層22設置于腳跟處，與腳跟的形狀相匹配；

鞋面4的前腳面處設有第三加熱層5，第三加熱層5與第一加熱層21和第二加熱層22串聯；

鞋跟6內設有電池盒7，用于存放電池71，鞋跟6內側面設有電池取放口61，電池取放口61上設有防水蓋8，防水蓋8用于密閉電池71，鞋跟6內側設有提示燈9；

電池71與第一加熱層21、第二加熱層22和第三加熱層5串聯。

其中，提示燈9采用帶有led燈珠的提示燈。

在本實施例中，第一加熱層21和第二加熱層22的厚度為2mm，第三加熱層5的厚度為0.5mm。

在鞋底的地面層1中還需安裝溫度監測單元、處理器、控制器，溫度監測單元將監測到的溫度數據輸送至處理器，控制器依據處理器的處理結果控制提示燈9。

溫度監測單元是溫度傳感器，溫度傳感器實時獲取鞋內溫度值，先與處理器中的第一比較閾值x(11°≤x＜23°)比較，采集的實時鞋內溫度在第一比較閾值x內，則處理器將該溫度下的電信號發送至控制器，控制器控制提示燈9顯示綠色；當實時采集的鞋內溫度落在處理器中的第二比較閾值中y(23°≤y＜40°)中，則處理器將該溫度下的電信號發送至控制器，控制器控制提示燈9顯示黃色；當實時采集的鞋內溫度落在處理器中的第二比較閾值中z(z≥40°)中，則處理器將該溫度下的電信號發送至控制器，控制器控制提示燈9顯示紅色。

以上已經描述了本發明的實施例，上述說明是示例性的，并非窮盡性的，并且也不限于所披露的實施例。在不偏離所說明的實施例的范圍和精神的情況下，對于本技術領域的普通技術人員來說許多修改和變更都是顯而易見的。本文中所用術語的選擇，旨在最好地解釋實施例的原理、實際應用或對市場中的技術的改進，或者使本技術領域的其它普通技術人員能理解本文披露的實施例。
