本發明涉及紫外線防護設計技術領域，具體涉及一種UV防護套裝。

背景技術：

紫外線又稱紫外輻射，是波長為100～400nm的電磁輻射。它分為長波紫外(UVA)、中波紫外線(UVB)、短波紫外線(UVC)，過度照射紫外線輻射會存在較大的傷害，比如作用于皮膚是造成曬傷、肌膚老化增加皺紋、患皮膚癌，作用于中樞神經系統，可出現頭痛、頭暈、體溫升高、脫水、中暑等，作用于眼部，可引起結膜炎、角膜炎，稱為光照性眼炎，還有可能誘發白內障，在焊接過程中產生的紫外線會使焊工患上電光性眼炎等等，由此可見紫外輻射在在一定程度上給人們造成的傷害是很大的，因此在某些特定的領域，比如：食品加工、制藥、食品分析、涂料固化、顏料固化，光刻、光觸酶(二氧化鈦)、驗鈔等、誘殺害蟲等領域，需要一種有效防護套裝來保護工作人員。

技術實現要素：

本發明針對上述現有技術的不足而提供一種使用安全、防護效果好、使用方便的UV防護套裝。

本發明為解決上述問題所采用的技術方案為：

本發明提供一種UV防護套裝，包括頭盔、防護服上衣、褲子和手套，所述頭盔由外殼、面罩、固定帶和頭罩組成，

所述外殼上設置有銷釘、卡孔和螺絲孔，所述銷釘上安置有繞所述銷釘轉動的扣子，

所述面罩上設置有面罩固定孔A、面罩固定孔B和面罩固定孔C，所述面罩固定孔A上設置有一開口，所述面罩固定孔B成兩端孔徑大小不同；

所述固定帶由第一帶體、第二帶體和第三帶體組成，所述固定帶為一體成 型結構，所述第一帶體上設置卡槽和轉動開關，所述傳動開關通過所述卡槽對所述第一帶體進行松、緊操作；

所述第二帶體由第二左帶體和第二右帶體相扣合組成，所述第二右帶體末端設置有卡體，所述第二左帶體上設置有卡體固定孔和固定卡扣，所述第二左帶體通過穿入所述固定卡扣，并將所述卡體卡入所述卡體固定孔內與所述第二右帶體固定在一起；

所述第三帶體由第三左帶體和第三右帶體組成，所述第三左帶體或第三右帶體上設置有卡體A，所述第三右帶體或第三左帶體上設置有第三卡孔B，所述第三左帶體和所述第三右帶體通過所述卡體A和所述卡孔B固定在一起，所述第三帶體上還包覆有棉墊，所述第三帶體上安置有母扣，所述第三帶體兩端設置有轉體，所述轉體上設置有轉槽和螺絲孔，所述第三帶體上還設置有用于固定所述棉墊的卡體B；

所述頭罩上設置有面孔和子扣；

所述面罩通過銷釘固定于所述外殼上，并通過轉動所述銷釘上的扣子鎖緊，所述固定帶通過螺絲和螺母與所述外殼固定在一起，所述轉體和所述外殼之間還設置有膠墊，所述膠墊上設置有膠墊卡體A和膠墊卡體B，所述膠墊卡體A卡入所述轉體上的轉槽中，所述膠墊卡體B卡入所述外殼的卡孔中，所述頭罩通過所述子扣和母扣與所述固定帶固定在一起。

進一步地，所述防護服上衣和褲子為連體或分體結構，所述防護服上衣和所述褲子材質為聚酯纖維。

進一步地，所述防護手套材質為聚酯纖維。

更進一步地，所述防護手套上設有硅膠防滑層。

本發明的有益效果是：

本發明所提供的一種UV防護套裝具有使用安全、防護效果好、使用方便等特點，對180～400nm波段的高強度紫外線的隔絕效果為99.9％，是高能量UV紫外線環境下的實驗室和UV固化生產線的理想防護套裝。

附圖說明

圖1是發明一種UV防護套裝的整體效果圖；

圖2是發明一種UV防護套裝的頭盔局部后視圖；

圖3是本發明一種UV防護套裝的頭盔局部左視圖；

圖4是本發明一種UV防護套的頭盔局部右視圖；

圖5是本發明一種UV防護套裝的頭盔局部主視圖；

圖6是本發明一種UV防護套裝的面罩固定孔B結構圖；

圖7是本發明一種UV防護套裝的固定帶結構圖；

圖8是本發明一種UV防護套裝的第一固定帶局部結構圖；

圖9是本發明一種UV防護套裝的固定帶俯視圖；

圖10是本發明一種UV防護套裝的第三固定帶結構圖；

圖11是發明一種UV防護套裝的轉體結構圖；

圖12是發明一種UV防護套裝的頭罩機構圖；

圖13是本發明一種UV防護套裝的頭盔整體圖；

圖14是本發明一種UV防護套裝的螺絲結構圖；

圖15是本發明一種UV防護套裝的螺母結構圖；

圖16是本發明一種UV防護套裝的膠墊結構圖；

圖17是本發明一種UV防護套裝的膠墊左視圖；

圖18是本發明一種UV防護套裝的手套結構圖；

圖19-圖23是本發明一種UV防護套裝的手套和頭盔的質量認證結果圖；

圖24-圖25是本發明一種UV防護套裝的上衣和褲子的質量認證結果圖。

具體實施方式

下面結合附圖具體闡明本發明的實施方式，附圖僅供參考和說明使用，不構成對本發明專利保護范圍的限制。

如圖1所示，本發明提供一種UV防護套裝，本發明提供一種UV防護套裝，包括頭盔1、防護服上衣2、褲子3和手套4，所述頭盔由外殼5、面罩6、固定帶7和頭罩8組成，

如圖1至圖6所示，所述外殼5上設置有銷釘51、卡孔52和螺絲孔53，所述銷釘51上安置有繞所述銷釘51轉動的扣子54，

所述面罩6上設置有面罩固定孔A 61、面罩固定孔B 62和面罩固定孔C 63， 所述面罩固定孔A 61上設置有一開口，所述面罩固定孔B 62成兩端孔徑大小不同；

如圖7至圖11所示，所述固定帶7由第一帶體71、第二帶體72和第三帶體73組成，所述固定帶為一體成型結構，所述第一帶體71上設置卡槽711和轉動開關712，所述傳動開關712通過所述卡槽711對所述第一帶體71進行松、緊操作；

所述第二帶體72由第二左帶體721和第二右帶體722相扣合組成，所述第二右帶體722末端設置有卡體723，所述第二左帶體721上設置有卡體固定孔724和固定卡扣725，所述第二左帶體721通過穿入所述固定卡扣725，并將所述卡體723卡入所述卡體固定孔724內與所述第二右帶體722固定在一起；

本實施例中，所述第三帶體73由第三左帶體731和第三右帶體732組成，所述第三右帶體732上設置有卡體A 733，所述第三左帶體731上設置有卡孔B734，所述第三左帶體731和所述第三右帶體732通過所述卡體A 733和所述卡孔B 734固定在一起，所述第三帶體73上還包覆有棉墊74，所述第三帶體73上安置有母扣75，所述第三帶體73兩端設置有轉體76，所述轉體76上設置有轉槽761和螺絲孔762，所述第三帶體73上還設置有用于固定所述棉墊的卡體B 735；

如圖12至圖13所示，所述頭罩8上設置有面孔81和子扣82；

如圖14至圖18所示，所述面罩8通過銷釘51固定于所述外殼5上，并通過轉動所述銷釘51上的扣子54鎖緊，所述固定帶7通過螺絲9和螺母10與所述外殼5固定在一起，所述轉體76和所述外殼5之間還設置有膠墊101，所述膠墊101上設置有膠墊卡體A 102和膠墊卡體B 103，所述膠墊卡體A102卡入所述轉體76上的轉槽761中，所述膠墊卡體B 103卡入所述外殼5的卡孔52中，所述頭罩8通過所述子扣82和母扣75與所述固定帶7固定在一起。

本實施例中，所述防護服上衣和褲子為分體結構，所述防護服上衣和所述褲子材質為聚酯纖維。

本實施例中，所述防護手套材質為聚酯纖維，所述防護手套4上設有硅膠防滑層41。

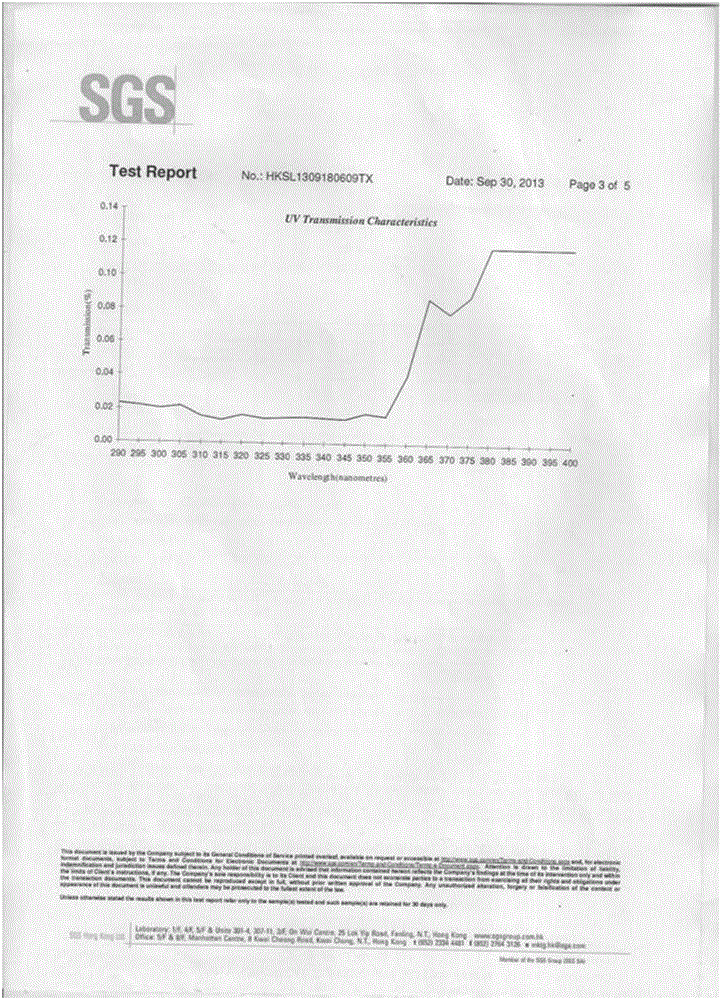

對本發明UV防護套裝的手套和頭盔做質量認證，結果如圖19至圖23。

對本發明一種UV防護套裝的上衣和褲子做質量認證，結果如圖24至圖25。

由以上結果可以看出本發明所提供的一種UV防護套裝具有使用安全、防護效果好、使用方便等特點，對180～400nm波段的高強度紫外線的隔絕效果為99.9％，是高能量UV紫外線環境下的實驗室和UV固化生產線的理想防護套裝。

上述實施例為本發明較佳的實施方式，但本發明的實施方式并不受上述實施例的限制，其他的任何未背離本發明的精神實質與原理下所作的改變、修飾、替代、組合、簡化，均應為等效的置換方式，都包含在本發明的保護范圍之內。
