技術領域:
本發明涉及可穿戴設備領域,尤其涉及一種手機充電寶手鐲。
背景技術:
:
現階段,手機已經成為人們必不可少的設備,手機的功能也不再僅僅局限于打電話,更多的功能意味著更高的耗電量,所以手機充電寶也是隨著手機的普遍率的提高而快速發展,但是現在的充電寶存在著體積較大和重量較重的特點,對于人們隨身攜帶造成十分大的不便。
技術實現要素:
:
本發明的目的在于提供一種手鐲,尤其涉及具有充電寶功能的一種手機充電寶手鐲。
為達到上述目的,本發明采用如下技術方案:包括第一手鐲和第二手鐲,第一手鐲和第二手鐲為半圓周狀,第一手鐲一端連接著一塊彈性橡膠的一端,彈性橡膠的另一端連接著第二手鐲的一端;第一手鐲內設有一個第一電池,所述第二手鐲內設有一個第二電池,第一電池和第二電池用電線并聯相接;第一手鐲內設有一個mcu和一個升壓電路,第二手鐲內設有一個充電電路,mcu連接著升壓電路,升壓電路的輸入端連接著第一電池,充電電路的輸出端連接著第二電池。
進一步的,所述第一手鐲遠離彈性橡膠的一端設有一個usb公頭,usb公頭連接著升壓電路的輸出端,第二手鐲遠離彈性橡膠的一端設有一個usb母頭,usb母頭連接著充電電路的輸入端,usb公頭和usb母頭相匹配。
進一步的,第一電池和第二電池為可充電鋰電池。
進一步的,所述升壓電路的輸出端電壓為5v。
進一步的,所述第一手鐲靠近usb公頭的一端表面設有一個led,該led連接著mcu和第一電池,led所處手鐲表面的側邊設有一個按鍵,該按鍵連接著mcu。
優選的,該手鐲有四種不同的尺寸以適應不同大小的手腕。
本發明的優點在于:充電寶手鐲與普通手鐲大小和重量差不多,平時外出時可以將充電寶手鐲當做普通手鐲戴在手上,當手機沒電時,即可將該手鐲取下給手機充電,十分便捷;此外led的設計還可以讓手鐲擁有一定的照明功能。
附圖說明:
附圖1為實施例1的一種手機充電寶手鐲的分離狀態圖;

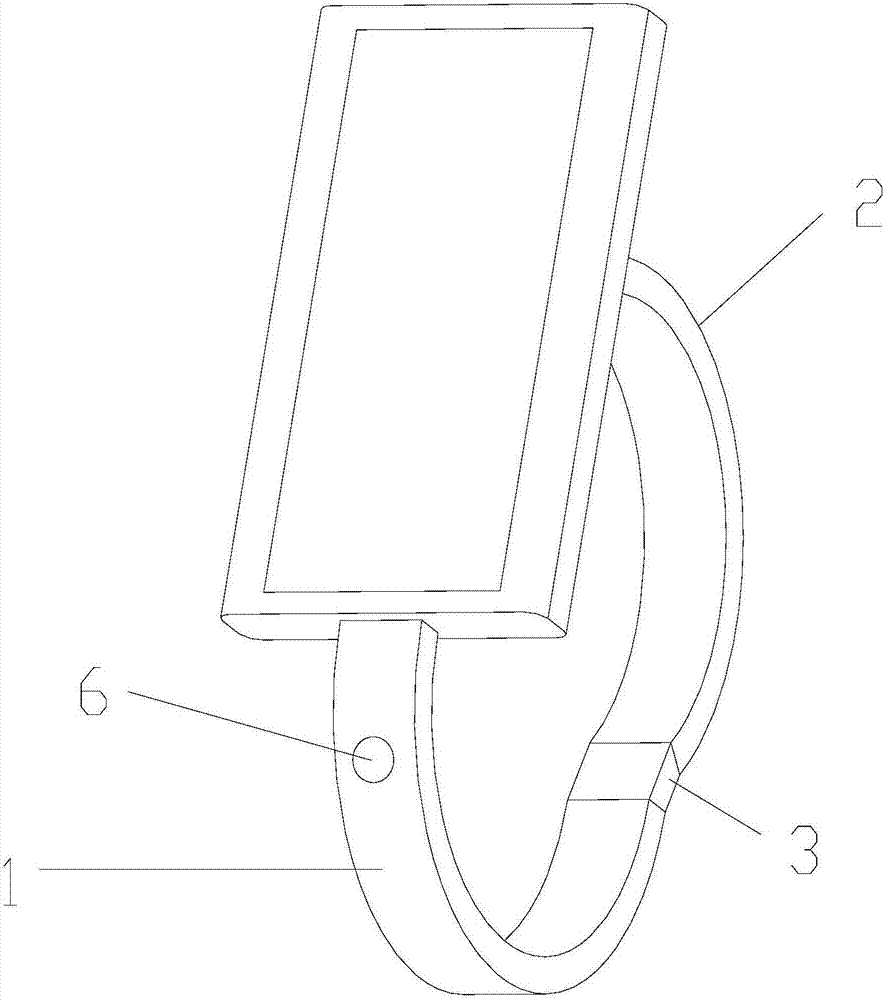

附圖2為實施例1的一種手機充電寶手鐲的使用狀態參考圖;
附圖3為實施例1的一種手機充電寶手鐲的合攏狀態圖。
具體實施方式:
實施例1:參照圖1至圖3,包括第一手鐲1和第二手鐲2,第一手鐲1和第二手鐲2為半圓周狀,第一手鐲1一端連接著一塊彈性橡膠3的一端,彈性橡膠3的另一端連接著第二手鐲2的一端;第一手鐲1內設有一個第一電池,所述第二手鐲2內設有一個第二電池,第一電池和第二電池用電線并聯相接;第一手鐲1內設有一個mcu和一個升壓電路,第二手鐲2內設有一個充電電路,mcu連接著升壓電路,升壓電路的輸入端連接著第一電池,充電電路的輸出端連接著第二電池;第一電池和第二電池并聯相接的電池組為手鐲內部的用電單元提供電能,mcu控制著升壓電路的開啟和關閉。
第一手鐲1遠離彈性橡膠3的一端設有一個usb公頭4,usb公頭4連接著升壓電路的輸出端,第二手鐲2遠離彈性橡膠3的一端設有一個usb母頭5,usb母頭5連接著充電電路的輸入端;usb公頭4和usb母頭5相匹配,合上usb公頭4和usb母頭5,即可將第一手鐲1和第二手鐲2兩端分別連接,組成一個手鐲,用力拆開合上的usb公頭4和usb母頭5,即可將第一手鐲1和第二手鐲2的靠近usb公頭和usb母頭的一端分離。
第一電池和第二電池為可充電鋰電池,升壓電路的輸出端電壓為5v,mcu開啟升壓電路后,第一電池和第二電池組成的電池組經由升壓電路后輸出電壓為5v,與usb充電電壓一致,將第一手鐲1上的usb公頭4插入需充電的手機usb接口,即可給手機進行充電動作,將充電器的usb接口插入第二手鐲2上的usb母頭5,即可給手鐲進行充電動作。
第一手鐲1靠近usb公頭4的一端表面設有一個led6,該led6連接著mcu和第一電池,led6所處手鐲表面的側邊設有一個按鍵7,該按鍵連接著mcu;該按鍵7為手鐲的多功能按鍵,長按按鍵7,mcu開啟升壓電路,此時手鐲可對外充電,再次長按按鍵7,mcu關閉升壓電路,此時手鐲不可對外充電;短按按鍵7,mcu開啟led,使用者可以將手鐲當做手電筒使用,再次短按按鍵7,mcu關閉led。
為進一步提高該手機充電寶手鐲的實用性,該手鐲有四種不同的尺寸以適應不同大小的手腕。。
當然,以上僅為本發明較佳實施方式,并非以此限定本發明的使用范圍,故,凡是在本發明原理上做等效改變均應包含在發明的保護范圍內。
