本發明屬于機械技術領域，涉及一種登山拐，特別是一種多功能登山拐。

背景技術：

登山拐是愛好登山運動時使用的輔助器械，可以讓戶外登山穿越活動帶來很多的好處，如提高步行的穩定性，減輕腿部的負擔。而同時使用兩支登山能夠提供較好的平衡性，還可以做用防水布搭建雨棚的支桿。

但是，現有的登山拐，只能充當拐杖的作用，功能較為單一，而且，在天氣較隌的情況下，不利于登山愛好者的行走。

綜上所述，為解決現有登山拐結構上的不足，需要設計一種功能多樣化，且能夠提供光亮照射的多功能登山拐。

技術實現要素：

本發明的目的是針對現有的技術存在上述問題，提出了一種功能多樣化，且能夠提供光亮照射的多功能登山拐。

本發明的目的可通過下列技術方案來實現：一種多功能登山拐，包括：

手扶部，其上設置有一換擋按鈕；

拐桿，一端與所述手扶部相連，沿所述拐桿的軸線方向呈環形陣列設置有若干個LED光源；

支撐部，與所述拐桿的另一端相連，作為登山拐與地面的接觸端；

通過換擋按鈕實現LED光源的開啟、關閉以及改變LED光源閃亮的數量。

在上述的一種多功能登山拐中，沿所述拐桿的長度方向設置有三層LED光源。

在上述的一種多功能登山拐中，所述拐桿的內部設置有處理器、計步模塊、心率檢測模塊、血壓模塊以及海拔模塊，其中，計步模塊、心率檢測模塊、血壓模塊以及海拔模塊分別與處理器相連，所述拐桿的外部設置有顯示屏。

在上述的一種多功能登山拐中，所述登山拐還包括擋泥板，嵌套于靠近所述支撐部一端的所述拐桿上，其中，所述擋泥板一端呈中空圓柱狀，且沿所述拐桿的表面上下移動，所述擋泥板的另一端呈弧形傘狀。

在上述的一種多功能登山拐中，所述拐桿可伸縮，其包括相互嵌套的外套管與內套管，其中，外套管的一端設置有兩個光孔，內套管一端設置有兩個凸點，且兩個凸點之間設置有彈性件。

在上述的一種多功能登山拐中，所述手扶部內設置有電動馬達，且所述手扶部的表面設置有按摩點。

在上述的一種多功能登山拐中，與地面相接觸的一端所述支撐部設置有若干個尖銳。

在上述的一種多功能登山拐中，沿所述支撐部的外側環套有保護套，且保護套可沿支撐部上下移動。

在上述的一種多功能登山拐中，所述手扶部的兩側表面各設置有一太陽能電池光板，與所述手扶部內部的小型蓄電池相連。

在上述的一種多功能登山拐中，所述處理器選用51單片機。

與現有技術相比，本發明提供的一種多功能登山拐，通過在登山拐上安裝LED光源，使得登山拐具有照明功能，實現了在光線較暗的情況下，也能輕松登山，提高了登山了安全性。

附圖說明

圖1是本發明一種多功能登山拐的結構示意圖。

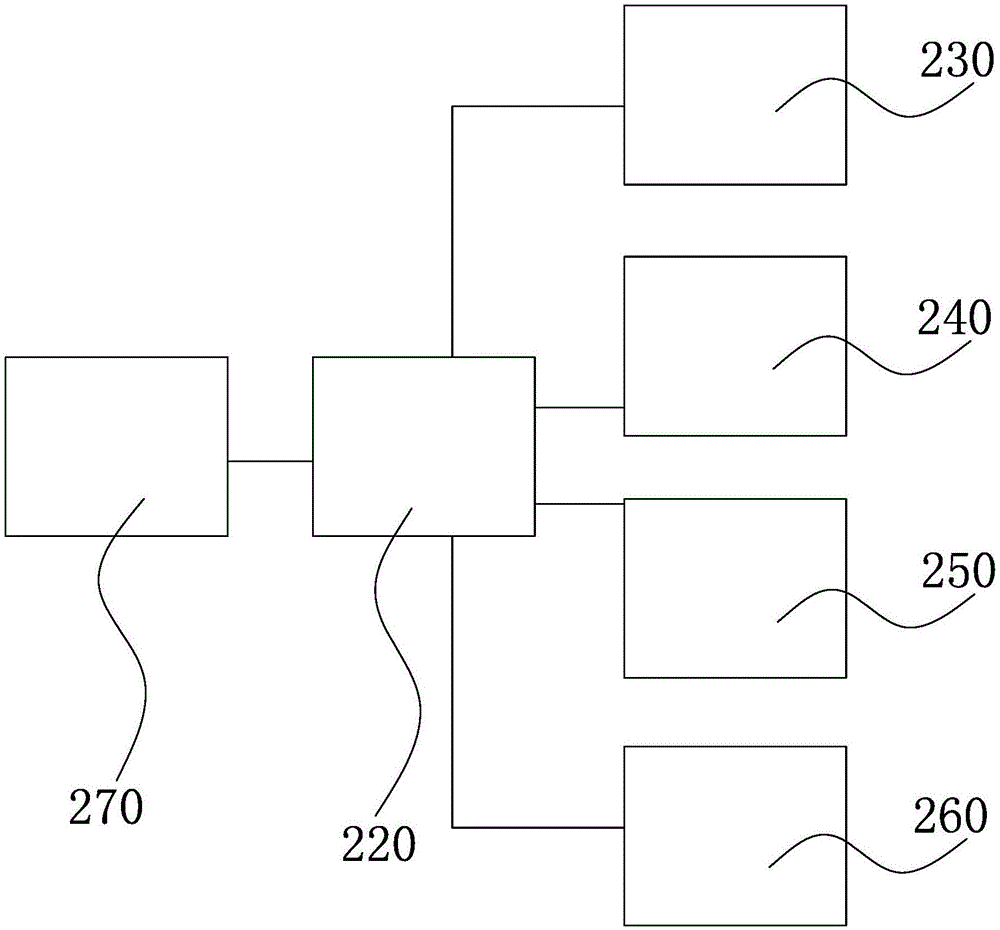

圖2是本發明一較佳實施例中拐桿內部的結構框圖。

圖3是本發明一較佳實施例中拐桿的結構示意圖。

圖4是本發明另一較佳實施例中拐桿的結構示意圖。

圖5是本發明一較佳實施例中手扶部的結構示意圖。

圖6是本發明一較佳實施例中支撐部的結構示意圖。

圖中，100、手扶部；110、換擋按鈕；120、按摩點；200、拐桿；210、LED光源；220、處理器；230、計步模塊；240、心率檢測模塊；250、血壓模塊；260、海拔模塊；270、顯示屏；280、外套管；281、光孔；290、內套管；291、凸點；292、彈性件；300、支撐部；310、尖銳；320、保護套；400、擋泥板；500、電動馬達。

具體實施方式

以下是本發明的具體實施例并結合附圖，對本發明的技術方案作進一步的描述，但本發明并不限于這些實施例。

如圖1所示，本發明提供的一種多功能登山拐，包括：手扶部100，其上設置有一換擋按鈕110；拐桿200，一端與手扶部100相連，沿拐桿200的軸線方向呈環形陣列設置有若干個LED光源210；支撐部300，與拐桿200的另一端相連，作為登山拐與地面的接觸端；通過換擋按鈕110實現LED光源210的開啟、關閉以及改變LED光源210閃亮的數量。

通過在登山拐上安裝LED光源210，使得登山拐具有照明功能，實現了在光線較暗的情況下，也能輕松登山，提高了登山了安全性。

優選地，如圖1所示，沿拐桿200的長度方向設置有三層LED光源210，當換擋按鈕110按一下，則第一層的LED光源210亮起；當換擋按鈕110再按一下，則第二層的LED光源210亮起，當再按下換擋按鈕110，則二層LED光源210同時熄滅，通過換擋按鈕110的按鍵次數，實現LED光源210不同亮度的轉換，擴展了登山拐的應用范圍，提高了登山拐的安全系數。

優選地，如圖1和圖2所示，拐桿200的內部設置有處理器220、計步模塊230、心率檢測模塊240、血壓模塊250以及海拔模塊260，其中，計步模塊230、心率檢測模塊240、血壓模塊250以及海拔模塊260分別與處理器220相連，拐桿200的外部設置有顯示屏270，通過計步模塊230、心率檢測模塊240、血壓模塊250以及海拔模塊260的實時測量，其檢測與測量的數據在顯示屏270上顯現。

優選地，如圖1和圖2所示，在處理器220上設置有對于計步模塊230、心率檢測模塊240以及血壓模塊250的預設值，當登山愛好者在登山過程中，其計步的數量或者心率快慢的數值或者血壓的數值超過預設值時，環繞于拐桿200上的第三層LED光源210將會閃亮，提醒登山愛好者應該暫時休息，等補充體力以后再行登山。

優選地，如圖1和圖2所示，處理器選用51單片機。

優選地，如圖1和圖3所示，登山拐還包括擋泥板400，嵌套于靠近支撐部300一端的拐桿200上，其中，擋泥板400一端呈中空圓柱狀，且沿拐桿200的表面上下移動，用以調整擋泥板400的位置，擋泥板400的另一端呈弧形傘狀，使得登山愛好者在登山過程中，飛濺的泥土濺入擋泥板400內，減少對登山愛好者褲腿的沾染。

優選地，如圖1和圖4所示，拐桿200可伸縮，其包括相互嵌套的外套管280與內套管290，其中，外套管280的一端設置有兩個光孔281，內套管290一端設置有兩個凸點291，且兩個凸點291之間設置有一彈性件292，當內套管290向外拉伸時，直至凸點291嵌入光孔281中，完成外套管280與內套管290的拉伸，當內套管290回縮時，同時按下兩個凸點291，推動內套管290即可。

優選地，如圖1和圖5所示，手扶部100內設置有電動馬達500，手扶部100的表面設置有按摩點120，通過電動馬達500的振動作用，實現對于登山愛好者的手部實施按摩，促進血液循環。

優選地，如圖1和圖5所示，手扶部100的兩側表面各設置有一太陽能電池光板(圖中未顯示)，與手扶部100內部的小型蓄電池相連，為計步模塊230、心率檢測模塊240、血壓模塊250以及海拔模塊260、處理器220以及LED光源210的提供電能。

優選地，如圖1和圖6所示，與地面相接觸的一端支撐部300設置有若干個尖銳310，提高登山拐與地面之間的抓地力，防止登山愛好者在登山過程中打滑，沿支撐部300的外側環套有保護套320，且保護套320可沿支撐部300上下移動，在使用登山拐時，將保護套320上移，尖銳310處于裸露狀態；在登山拐不使用時，將保護套320下移，遮擋尖銳310，提高登山拐的安全性。

本發明提供的一種多功能登山拐，通過在登山拐上安裝LED光源210，使得登山拐具有照明功能，實現了在光線較暗的情況下，也能輕松登山，提高了登山了安全性。

本文中所描述的具體實施例僅僅是對本發明精神作舉例說明。本發明所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本發明的精神或者超越所附權利要求書所定義的范圍。
