本發明涉及遮陽遮雨產品領域，特別是充氣式雨傘。

背景技術：

雨傘是生活中常用的一種生活用品，一般用于大太陽時的遮陽或者下雨時的遮雨。現有嘴常規的雨傘結構是骨架和傘布的結構，通過雨傘骨架支撐傘布，通過雨傘骨架的開合來控制雨傘的打開和收縮，這種結構有其優越性，但是也存在不足之處，雨傘骨架的尖銳性有可能導致刺傷割傷的情況發生，其次，雨傘骨架由硬質材料做成，使用過程中容易折斷，影響雨傘的使用，甚至造成報廢，增加了人們的消費成本。

技術實現要素：

本發明對傘具骨架的尖銳，可能導致刺傷割傷發生，使用過程中容易折斷，影響雨使用等不足，提供一種充氣式雨傘。本發明的技術方案為：

一種充氣式雨傘，包括支撐桿、充氣膜和外環；所述充氣膜與支撐桿上端連接，充氣展開后形成具有向上弧度的傘狀結構，所述充氣膜設有防水材料外層和充氣內層，所述充氣內層設有充泄氣嘴；所述外環包圍充氣膜外邊緣并具有開口，設有柔性鋼絲繩貫穿所述外環；所述柔性鋼絲繩兩端從外環的開口引出；支撐桿內設有微型電機、氣泵、電池和氣管，所述氣泵通過氣管與充泄氣嘴連接，所述微型電機通過收放結構與柔性鋼絲繩連接。

作為本發明優選的技術方案，所述充氣膜采用耐磨材料制成，具有一定強度的材料做成，以達到更好的遮陽遮雨效果，同時避免柔性鋼絲繩在收縮過程中對充氣膜造成的割損。

更進一步地，所述外環為中通的環狀管。

更進一步地，所述外環為間隔設置的圓環。

本發明的優點：

本發明結構簡單，使用方便，采用充氣式結構，充氣后充氣膜即可自動展開成傘狀，創新性地使用外圍設置環狀外環，通過柔性鋼絲繩收縮牽引回收的方式，使充氣膜回收至占用小空間的聚集狀，制作成本低，采用耐磨材料，保證充氣膜不容易被柔性鋼絲繩磨損。

附圖說明

圖1為本發明實施例的側視結構示意圖；

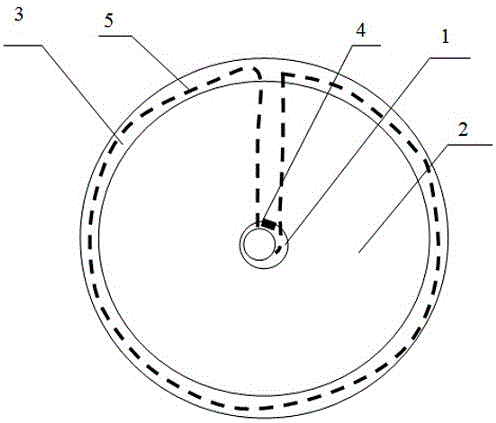

圖2為本發明實施例的俯視結構圖。

附圖標記：支撐桿1、充氣膜2、外環3、充泄氣嘴4、柔性鋼絲繩5。

具體實施方式

實施例：

如圖1所示，一種充氣式雨傘，包括支撐桿1、充氣膜2和外環3；充氣膜2與支撐桿1上端連接，充氣展開后形成具有向上弧度的傘狀結構，充氣膜2設有防水材料外層和充氣內層，充氣內層設有一充泄氣嘴4；外環3為包圍充氣膜2外邊緣并具有開口的中通環，設有柔性鋼絲繩5貫穿其中，柔性鋼絲繩5兩端從外環3的開口引出；支撐桿1為中空管，內設有微型電機、氣泵、電池和氣管，氣泵通過氣管與充泄氣嘴4連接，微型電機通過收放輪連接柔性鋼絲繩5一端。本實施例通過設置在支撐桿1的控制按鈕控制雨傘的動作，需要打開雨傘時，按打開鍵，啟動氣泵，氣泵通過氣管及充泄氣嘴4對充氣膜2充氣，充氣膜2充氣后展開形成具有向上弧度的傘狀結構遮蓋下方；需要收縮雨傘時，按收縮鍵，氣泵首先通過充泄氣嘴4將充氣膜2內氣體放出，收放輪動作，收縮柔性鋼絲繩5，柔性鋼絲繩5收縮過程中牽扯充氣膜2回收，使充氣膜2向支撐桿1連接處回收，形成較緊湊的結構。

本發明另一實施例，外環為多個間隔設置的圓環，制作和穿線維護更方便，同時也節省了材料和成本。

需要指出的是，本發明還可以有其他替代方案，不僅局限于以上實施例，其具體結構允許有變化，總之，凡在本發明獨立權利要求的保護范圍內所做的各種變化均在本發明的保護范圍內。
