本發明屬于鞋類技術領域，具體涉及一種具有檢測、加熱功能的鞋墊。

背景技術：

由于人的個體差異，一些人的腳特別容易出汗，使得腳長期浸泡在潮濕的鞋里，在冬天由于氣溫較低，腳部容易受凍，特別是年老體弱的人，其腳部更容易感到寒冷，因此，人們常常在鞋內疊加一層鞋墊，通過鞋墊對腳部進行保暖。但是，隨著氣溫降低，鞋墊的保暖效果越來越差，當氣溫降低至一定值時，鞋墊甚至?xí)耆鸩坏奖ＥЧ?/p>

技術實現要素：

本發明的目的是：旨在提供一種具有檢測、加熱功能的鞋墊，：通過設置的溫濕度傳感器來檢測吸水墊的濕度和腳底的溫度，當腳底溫度低于設定值時，啟動加熱墊加熱；當濕度高于設定值時，向手機發送報警信號，提示更換吸水墊，避免腳長期與潮濕鞋墊接觸。

本發明的目的是通過以下技術方案實現的：

一種具有檢測、加熱功能的鞋墊，包括鞋墊本體、設置在所述鞋墊本體上的加熱墊和可拆卸設置在所述加熱墊上吸水墊，所述鞋墊本體上還設置有控制電路、電池和溫濕度傳感器，所述溫濕度傳感器一端可滑動設置在所述鞋墊本體上，另一端伸出所述吸水墊表面，所述加熱墊和吸水墊一一對應設置有便于所述溫濕度傳感器通過的孔，所述控制電路與所述電池、溫濕度傳感器和加熱墊連通。

進一步，所述控制電路包括藍牙芯片及單片機、時鐘晶體、電源管理芯片、2.4Hz天線和用于連通所述藍牙芯片及單片機、時鐘晶體、電源管理芯片及2.4Hz天線的電路，所述2.4Hz天線與安裝在智能手機終端的APP軟件模塊通訊連接。

進一步，還包括壓電轉換器，所述壓電轉換器通過電源管理芯片與所述電池連通。

進一步，所述加熱墊為電熱薄膜或發熱片且與所述電池連通。

進一步，所述加熱墊包括一體設置的前加熱墊、中加熱墊和后加熱墊。

進一步，所述溫濕度傳感器和鞋墊本體間還設置有將所述溫濕度傳感器頂出的彈簧。

進一步，所述電池為可充電鋰電池。

進一步，所述吸水墊內填充有高吸水樹脂，并通過魔法貼或拉鏈固定在所述加熱墊上。

本發明的有益效果如下：

第一，通過設置的溫濕度傳感器來檢測吸水墊的濕度和腳底的溫度，當腳底溫度低于設定值時，啟動加熱墊加熱；當濕度高于設定值時，向手機發送報警信號，提示更換吸水墊，避免腳長期與潮濕鞋墊接觸。

第二，通過設置壓電轉換器將人的運動能量和體重等能量轉換為電能，并通過電源管理芯片管理電源，按需充電/放電，避免使用過程中缺電或過量充電。

第三，通過在溫濕度傳感器和鞋墊本體間還設置有將溫濕度傳感器頂出的彈簧，使得溫濕度傳感器的頂部與腳底接觸，使得檢測結果更加準確。

附圖說明

為了使本發明的目的、技術方案和優點更加清楚，下面將結合附圖對本發明作進一步的詳細描述，其中：

圖1為本發明的結構示意圖；

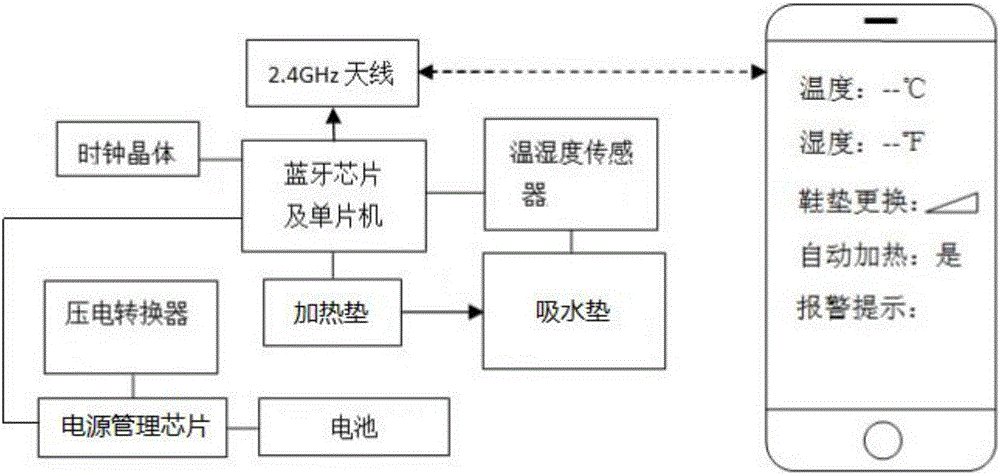

圖2為本發明的控制框圖；

附圖標記:

1-鞋墊本體；2-加熱墊；21-前加熱墊；22-中加熱墊；23-后加熱墊；3-吸水墊；4-魔法貼；5-控制電路；6-電池；7-壓電轉換器；8-溫濕度傳感器；9–彈簧。

具體實施方式

以下將參照附圖，對本發明的優選實施例進行詳細的描述。應當理解，優選實施例僅為了說明本發明，而不是為了限制本發明的保護范圍。

如圖1-2所示，一種具有檢測、加熱功能的鞋墊，包括鞋墊本體1、設置在鞋墊本體1上的加熱墊2和可拆卸設置在加熱墊2上吸水墊3，鞋墊本體1上還設置有控制電路5、電池6和溫濕度傳感器8，溫濕度傳感器8一端可滑動設置在鞋墊本體1上，另一端伸出吸水墊3表面，加熱墊2和吸水墊3一一對應設置有便于溫濕度傳感器8通過的孔，控制電路5與電池6、溫濕度傳感器8和加熱墊2連通。實施例中，通過設置的溫濕度傳感器來檢測吸水墊的濕度和腳底的溫度，當腳底溫度低于設定值時，啟動加熱墊加熱；當濕度高于設定值時，向手機發送報警信號，提示更換吸水墊，避免腳長期與潮濕鞋墊接觸。

本實施例中，控制電路5包括藍牙芯片及單片機、時鐘晶體、電源管理芯片、2.4Hz天線和用于連通藍牙芯片及單片機、時鐘晶體、電源管理芯片及2.4Hz天線的電路，2.4Hz天線與安裝在智能手機終端的APP軟件模塊通訊連接。實施例中，時鐘晶體為藍牙和單片機提供一個基準時鐘，單片機是總控制器，2.4Hz天線用于藍牙信號的發射與接收，電源管理芯片用于控制電池充電和放電。

本實施例中，還包括壓電轉換器7，壓電轉換器7通過電源管理芯片與電池6連通。實施例中，壓電轉換器將人的運動能量和體重等能量轉換為電能的裝置，并通過電源管理芯片控制是否充電/放電，當電量低于設定值后，進入充電模式，為電池充電，當電量高于設定值時，停止充電，從而避免缺電和過量充電。

本實施例中，加熱墊2為電熱薄膜或發熱片且與電池連通。實施例中，加熱墊可以為電熱薄膜，也可以直接是電發熱片，也可以是其他能夠達到電能發熱的技術手段。

本實施例中，加熱墊2包括一體設置的前加熱墊21、中加熱墊22和后加熱墊23。實施例中，將加熱墊分成前加熱墊、中加熱墊和后加熱墊，可以根據需要分區域加熱，達到節約電源的效果。

本實施例中，溫濕度傳感器8和鞋墊本體1間還設置有將溫濕度傳感器8頂出的彈簧9。實施例中，通過設置彈簧使得溫濕度傳感器的頂部與腳底接觸，使得檢測結果更加準確。

本實施例中，電池6為可充電鋰電池。實施例中，可充電鋰電池可充電性能好，安全、可靠。

本實施例中，吸水墊3內填充有高吸水樹脂，并通過魔法貼4或拉鏈固定在加熱墊2上。實施例中，高吸水樹脂吸水能力好，能是腳底保持一個相對干燥的環境，采用魔法貼和拉鏈?zhǔn)菫榱朔奖愀鼡Q吸水墊。

最后說明的是，以上實施例僅用以說明本發明的技術方案而非限制，盡管參照較佳實施例對本發明進行了詳細說明，本領域的普通技術人員應當理解，可以對本發明的技術方案進行修改或者等同替換，而不脫離本技術方案的宗旨和范圍，其均應涵蓋在本發明的權利要求范圍當中。
