本發明涉及一種鑰匙套，特別是一種帶密碼鎖的鑰匙套。

背景技術：

一般來說，鑰匙時用來開鎖的，但鑰匙本身卻一般是不上鎖的，所以當鑰匙被人偷走或撿到，就有可能威脅到使用者的財產甚至人身安全。現在雖然也有密碼鎖，但還并沒有普及，上了年紀或記性不好的人使用起來較不方便。

技術實現要素：

為解決上述問題，本發明提供一種帶密碼鎖的鑰匙套。

本發明解決其技術問題所采用的技術方案是：一種密碼鑰匙套，具有均為筒狀的頭套和尾套，所述頭套的圓周上設置有多個能夠旋轉的環形轉盤，每個所述環形轉盤的外側設有刻度，內側設有一個缺口；所述尾套的開口的一端伸入到所述頭套的內部，并設有多個與每個缺口相對應的鋸齒；所述頭套的末端還設有一個指示標記。

相鄰的所述環形轉盤之間和相鄰的所述鋸齒之間的距離均相等。

所述刻度為均勻分布的多個不同的數字，所述缺口與所述鋸齒的寬度等于一個所述數字的寬度。

所述環形轉盤的數量為2-5個。

本發明的有益效果是：能夠讓鑰匙不會被外人隨意使用，保護使用者的人身和財產安全，簡單快捷，實用性強，便于推廣。

附圖說明

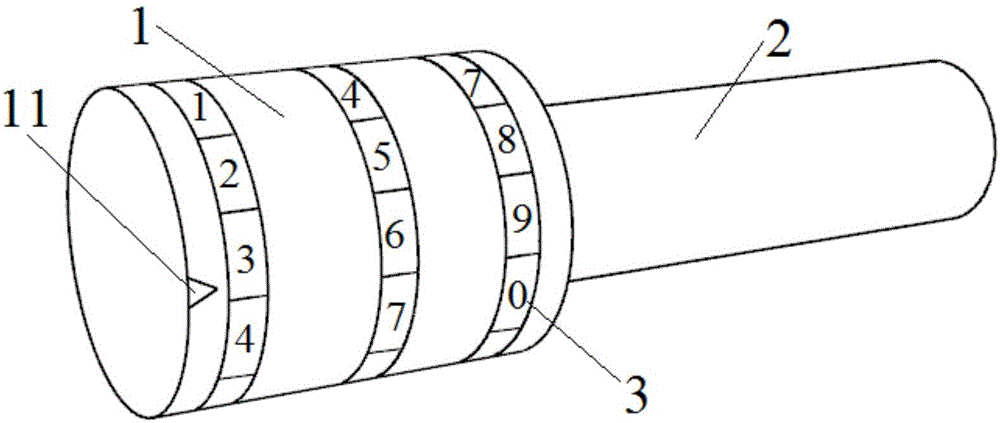

圖1為一種密碼鑰匙套的外觀示意圖；

圖2為一種密碼鑰匙套的環形轉盤與尾套結構圖。

圖中：頭套1，尾套2，環形轉盤3，指示標記11，鋸齒21，刻度31，缺口32。

具體實施方式

為使本發明的技術方案更加清楚明白，下面結合附圖具體實施例對本發明作進一步說明。

如圖1所示，一種密碼鑰匙套，具有均為筒狀的頭套1和尾套2，頭套1的圓周上設置有多個能夠旋轉的環形轉盤3，環形轉盤3的數量為2-5個，圖中以3個為例。每個環形轉盤3的外側設有刻度31，刻度31可以為均勻分布的多個不同的數字，也可以為字母等其他內容。頭套1的末端還設有一個指示標記11。

如圖2所示，每個環形轉盤3的內側設有一個缺口32；尾套2的開口的一端伸入到頭套1的內部，并設有多個與每個缺口32相對應的鋸齒21，相鄰的環形轉盤3之間和相鄰的鋸齒21之間的距離均相等，缺口32與鋸齒21的寬度等于一個數字的寬度。

在使用鑰匙套時，轉動頭套1上的所有環形轉盤3，將所有缺口32所在位置的刻度31的數字對準指示標記11，放入鑰匙，再將尾套2上的各個鋸齒21也對準指示標記11插入到頭套1中，此時各個鋸齒21會沒有阻礙地直接通過缺口32，尾套2完全插入后，分別轉動每個環形轉盤3，打亂與指示標記11對準的刻度31，即可鎖住鑰匙，如果拉動尾套2，則鋸齒21會被環形轉盤3擋住。

需要取出鑰匙時，轉動環形轉盤3直到正確的刻度31的數字全部對準指示標記11，拉動尾套2，所有鋸齒21正好能夠從缺口32處通過，即可取出尾套2，再從頭套1中取出鑰匙。

以上所述僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，可輕易想到變化或替換的技術方案，都應涵蓋在本發明的保護范圍之內。
