本實用新型屬于日常用品技術領域，涉及一種兒童雨傘手柄。

背景技術：

兒童天性愛玩，尤其雨天時，地上會有很多的小水坑，小朋友會在上邊跑來跑去，而由于雨天路滑，為防止摔倒，通常家長會制止孩子跑動，但是有時可能因為別的事情，而注意不到孩子，此時如果孩子的身邊有可以提醒孩子跑動的設備就可以提醒家長注意到，同時，在孩子跑動過程中，設有的提醒功能也能夠起到提醒過往行人周圍有小朋友的作用，避免行人只注意趕路避雨，導致碰撞到小朋友的事情發生。而雨天雨傘是必不可少的，我們可以通過在雨傘手柄上設置提醒功能使得家長注意到孩子的動向，并可以提醒行人注意孩子的存在。同時，雨天比較冷，小朋友拿著雨傘容易凍手，如果雨傘手柄可以暖手就可以解決這個問題。

技術實現要素：

本實用新型的目的是提供一種兒童雨傘手柄，解決了現有兒童雨傘手柄存在的沒有提醒孩子跑動的功能以及雨天撐傘凍手的問題。

本實用新型所采用的技術方案是，一種兒童雨傘手柄，包括手柄本體，手柄本體外部套接有外殼，手柄本體和外殼之間設有電熱絲，手柄本體內部分為實心部和空心部兩部分，實心部內設有中棒孔，空心部內設有振動控制單元，空心部上設有手柄蓋，手柄蓋的外表面設有開關按鈕和提拉環。

本實用新型的特點還在于，

振動控制單元包括設置于空心部內的電池和依次連接的振動傳感器、控制器和報警器，電池通過導線依次與開關按鈕和電熱絲連接。

外殼外表面設有凹槽。

外殼外表面為曲面。

中棒孔內設有螺紋。

振動傳感器的型號為MLV-9268。

控制器采用的芯片型號為Double Credit/7AM。

報警器為蜂鳴器。

本實用新型的有益效果是：本實用新型一種兒童雨傘手柄，裝置簡單，成本低，在手柄本體與外殼之間設置的電熱絲可以為撐傘的人暖手，空心部內設置的振動控制單元，可以提醒大人孩子開始跑動了，并使得行人注意到孩子的存在，以免碰撞到孩子。

附圖說明

圖1是本實用新型一種兒童雨傘手柄的結構示意圖；

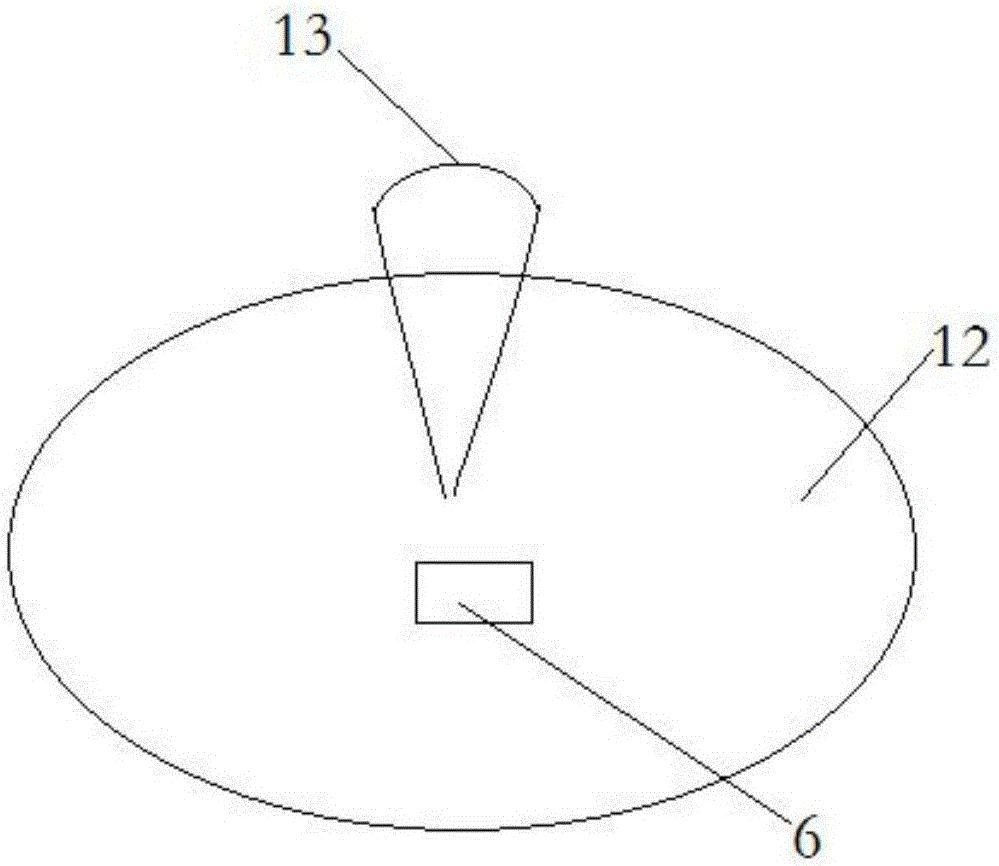

圖2是本實用新型一種兒童雨傘手柄中手柄蓋的結構示意圖。

圖中，1.手柄本體，2.外殼，3.電熱絲，4.實心部，5.空心部，6.開關按鈕，7.電池，8.中棒孔，9.振動傳感器，10.控制器，11.蜂鳴器，12.手柄蓋，13.提拉環。

具體實施方式

下面結合附圖和具體實施方式對本實用新型進行詳細說明。

如圖1和圖2所示，本實用新型一種兒童雨傘手柄，包括手柄本體1，手柄本體1外部套接有外殼2，手柄本體1和外殼2之間設有電熱絲3，手 柄本體1內部分為實心部4和空心部5兩部分，實心部4內設有中棒孔8，空心部5內設有振動控制單元，空心部5上設有手柄蓋12，手柄蓋12的外表面設有開關按鈕6和提拉環13。其中振動控制單元包括設置于空心部5內的電池7和依次連接的振動傳感器9、控制器10和報警器11，電池7通過導線依次與開關按鈕6和電熱絲3連接。外殼2外表面設有凹槽。外殼2外表面為曲面。中棒孔8內設有螺紋。振動傳感器9的型號為MLV-9268。控制器10采用的芯片型號為Double Credit/7AM。報警器11為蜂鳴器。

使用時，首先設置控制器10內的振動最高值和振動最低值，并將雨傘的中棒插入中棒孔8，將雨傘中棒旋轉進去，使雨傘與雨傘手柄固定牢靠，然后手握外殼2，因為外殼2外表面設有凹槽，因此當雨水不小心淋到手柄處，凹槽會起到防滑的作用，仍舊可以抓牢雨傘。當感覺手冷時，可以按動開關按鈕6，使得電熱絲3與電池7接通，電池7為電熱絲3提供電能，使得電熱絲3發熱，當感覺溫度適中，可以關閉開關按鈕6，以免燙傷手。在雨傘手柄的使用過程中，振動傳感器9會實時監控振動情況并將振動數值傳輸給控制器10，控制器10將傳輸過來的數值與預先設置好的振動值進行比較，當振動值超過振動最高值時，控制器10控制報警器11報警，提醒大人孩子在跑動，需要及時制止或者在孩子旁邊保護孩子，同時提醒周圍行人，注意小朋友的存在，以免碰撞到小朋友。當振動傳感器9監控的振動數值小于初始時設置的振動最低值時，控制器10控制報警器11關閉。當電池7沒電時，可以手拉提拉環13將手柄蓋12拉開，然后更換電池7，更換后將手柄蓋12安回手柄本體1即可。

本實用新型一種兒童雨傘手柄，裝置簡單，成本低，在手柄本體與外殼間設置的電熱絲可以為撐傘的人暖手，空心部內設置的振動控制單元，可以 提醒大人孩子開始跑動了，并使得行人注意到孩子的存在，以免碰撞到孩子。
