本實用新型涉及一種拐杖，尤其是一種更適合老年人使用的智能拐杖。

背景技術：

隨著科技的不斷進步，新型材料的不斷出現、控制系統的不斷完善，以及傳感器的不斷發展和相關技術的日漸成熟，各種各樣的智能拐杖層出不窮；但是，現有的智能拐杖集成度較差，功能單一，特別是針對老年人的需求并不能做到很好的適應性。

技術實現要素：

本實用新型要解決的技術問題是：提供一種功能實用，集成度高，適合老人年使用的智能拐杖。

本實用新型解決其技術問題所采用的技術方案是：一種智能拐杖，包括把手、支撐桿以及功能組件，所述的功能組件包括控制器、導盲模塊、呼叫報警模塊以及視頻錄制模塊；所述的導盲模塊、呼叫報警模塊以及視頻錄制模塊與控制器連接，所述的導盲模塊包括紅外線測距儀、揚聲器以及震動裝置；所述的紅外線測距儀設置在支撐桿上，揚聲器以及震動裝置設置在把手上；所述的呼叫報警模塊包括GSM通信單元以及GPS定位單元；所述的支撐桿具有可折疊結構；支撐桿的底部設置有彈性緩震腳。

進一步的說，為了便于視力欠缺的老年人使用，本實用新型所述的把手設置有照明燈；所述的照明燈包括燈體以及軟質橡膠管；所述的燈體固定在軟質橡膠管的一端，軟質橡膠管的另一端固定在把手的前端；所述的照明燈根據搖 動軟質橡膠管控制燈光方向。

再進一步的說，為了便于攜帶，方便出行，本實用新型所述的可折疊結構為：所述的支撐桿設置有多個套接桿，多個套接桿依次套接，套接桿的中部設置有空腔；所述的支撐桿的頂部與底部分別設置有第一固定塊和第二固定塊；最頂端的套接桿插接在第一固定塊上，最底端的套接桿套接在第二固定塊上；所述的第一固定塊與第二固定塊件設置有彈性繩，拉動彈性繩，使套接桿脫節，便于拐杖折疊。所述的彈性繩的兩端都設置有插接塊；所述的插接塊上設置有螺紋；所述的第一固定塊與第二固定塊設置有與插接塊的螺紋相配合的螺紋孔；所述的插接塊插接在螺紋孔上，通過分離彈性繩，卸掉部分套接桿，改變拐杖的長度。

再進一步的說，本實用新型所述的紅外線測距儀設置有多個紅外線傳感器，所述的多個紅外線傳感器均勻分布在支撐桿上。

再進一步的說，為了減輕老年人行走時拄拐產生的顛震感，本實用新型所述的彈性緩震腳包括底座、套筒以及減震彈簧；所述的底座采用軟質橡膠材料；所述的減震彈簧設置在套筒內；所述的減震彈簧的一端與支撐桿的第二固定塊固定，減震彈簧的另一端與底座固定。

本實用新型的有益效果是，解決了背景技術中存在的缺陷，結構設計合理，功能多樣，集成度高，特別適合老年人腿腳以及視力不便使用，其設置有實時定位以及呼叫功能，方便老人年突發狀況報警，同時多連桿可折疊，便于攜帶，方便了出行。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1是本實用新型的結構示意圖；

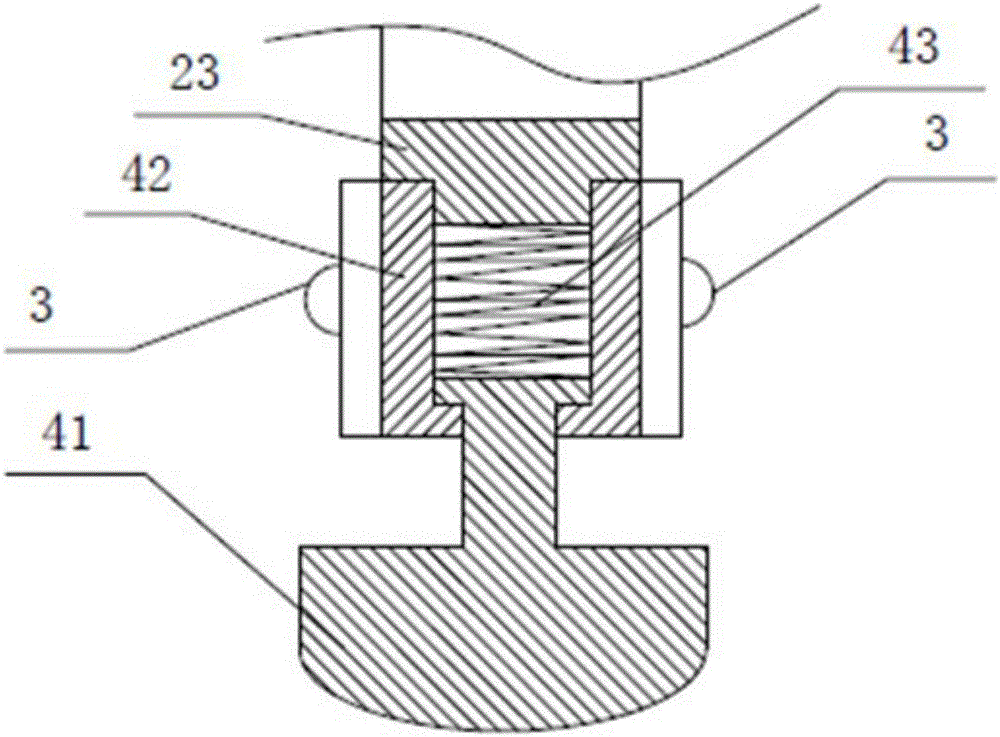

圖2是本實用新型支撐桿底部局部剖視放大圖；

圖3是本實用新型支撐桿桿體局部剖視放大圖。

具體實施方式

現在結合附圖和優選實施例對本實用新型作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

如圖1-3所示，本實施例一種智能拐杖，包括把手1、支撐桿2以及功能組件，所述的功能組件包括控制器、導盲模塊、呼叫報警模塊以及視頻錄制模塊，所述的導盲模塊、呼叫報警模塊以及視頻錄制模塊與控制器連接，所述的導盲模塊包括紅外線測距儀、揚聲器以及震動裝置，所述的紅外線測距儀設置在支撐桿2上，揚聲器以及震動裝置設置在把手1上，所述的呼叫報警模塊包括GSM通信單元以及GPS定位單元，所述的把手1設置有照明燈，所述的照明燈包括燈體以51及軟質橡膠管52，所述的燈體固定在軟質橡膠管52的一端，軟質橡膠管52的另一端固定在把手1的前端，所述的照明燈可以根據搖動軟質橡膠管52來控制燈光方向。

紅外線測距儀設置有多個紅外線傳感器3，所述的多個紅外線傳感器3分布在支撐桿2上，所述的支撐桿2設置有多個套接桿21，多個套接桿21依次套接，套接桿21的中部設置有空腔，所述的支撐桿2的頂部與底部分別設置有第一固定塊22和第二固定塊23，所述的最頂端的套接桿21插接在第一固定塊22上，所述的最底端的套接桿21套接在第二固定塊23上，所述的第一固定塊22與第二固定塊23件設置有彈性繩24，拉動彈性繩24，可使得套接桿21脫節，便于 拐杖折疊，所述的彈性繩24的兩端都設置有插接塊25，所述的插接塊25上設置有螺紋，所述的第一固定塊22與第二固定塊23設置有與插接塊25的螺紋相配合的螺紋孔26，所述的插接塊25插接在螺紋孔26上，可以通過分離彈性繩24，卸掉部分套接桿21，從而改變拐杖的長度。

支撐桿2的底部設置有彈性緩震腳4，所述的彈性緩震腳4包括底座41、套筒42以及減震彈簧43，所述的底座41采用軟質橡膠材料，所述的減震彈簧43設置在套筒42內，所述的減震彈簧43的一端與撐桿的第二固定塊23固定，減震彈簧43的另一端與底座41固定。減震彈簧43在豎直方向彈震可以極大程度上減輕拐杖底部快速與地面撞擊產生的震感，減緩老年人在行走時因顛簸而造成的身體疲勞。

以上說明書中描述的只是本實用新型的具體實施方式，各種舉例說明不對本實用新型的實質內容構成限制，所屬技術領域的普通技術人員在閱讀了說明書后可以對以前所述的具體實施方式做修改或變形，而不背離實用新型的實質和范圍。
