本實用新型屬于箱包裝置領域，具體地說，涉及一種拉桿箱。

背景技術：

拉桿箱是一種帶滑輪和拉桿的行李箱。近年來，隨著經濟和交通的發展，外出旅行、務工、求學已成為人們普遍的事情，拉桿箱也就成了人們?nèi)粘Ｉ畹某淦?。由于中國是人口大國，汽車站、火車站總是人滿為患，而公共座椅數量遠遠不夠，隨身攜帶一把椅子又不現實，因此人們不得不站立或席地而坐，非常地疲憊。同時隨著如今移動設備越發的普及，外出旅行的人對于移動設備的充電需求也越大。當拉桿箱里存放著手提電腦等貴重物品時，拉桿箱的安全也變得尤為重要。

在實施本實用新型實施例的過程中，發明人發現現有拉桿箱功能單一，至少存在以下問題，比如不能為旅客提供坐靠功能，沒有定位和防盜功能，不能為旅客移動設備提供充電功能等。

技術實現要素：

有鑒于此，本實用新型所要解決的技術問題是現有拉桿箱不能為旅客提供坐靠功能的問題。

為了解決上述技術問題，本實用新型公開了一種新型拉桿箱，包括箱體，所述箱體包括上座板、雙頭螺栓、下座板；

所述下座板，設置于所述箱體下半部分；

所述上座板，設置于所述箱體上半部分；

所述上座板和所述下座板通過所述雙頭螺栓連接。

進一步的，所述的拉桿箱，還包括支撐桿，一端通過螺栓與所述上座板連接，另一端連接有定位銷。

進一步的，所述的拉桿箱，還包括滑動棘輪，設置于所述上座板下部。

進一步的，所述的拉桿箱，還包括帶槽棘輪，設置于所述下座板上部。

進一步的，所述的拉桿箱，還包括連桿，貫穿所述帶槽棘輪。

進一步的，所述的拉桿箱，還包括按鈕，與所述連桿固定連接。

進一步的，所述的拉桿箱，還包括充電模塊，設置于所述下座板內部。

進一步的，所述的拉桿箱，還包括GPS定位模塊，設置于所述下座板。

與現有技術相比，本實用新型可以獲得包括以下技術效果：

1)為旅客提供坐靠功能；

2)為旅客提供拉桿箱防盜定位的功能；

3)為旅客提供充電功能。

當然，實施本實用新型的任一產品必不一定需要同時達到以上所述的所有技術效果。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本實用新型的一部分，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1是本實用新型實施例的拉桿箱坐靠功能示意圖；

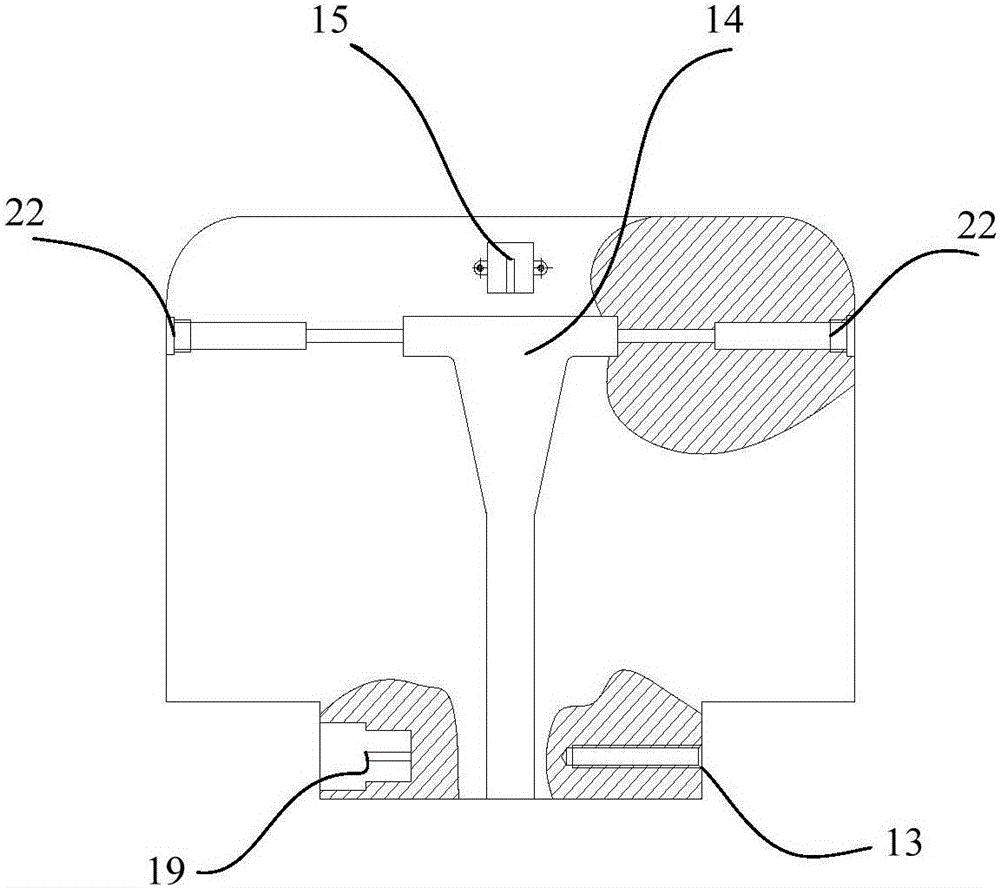

圖2是本實用新型實施例的上座板外觀示意圖；

圖3是本實用新型實施例的下座板外觀示意圖；

圖4是本實用新型實施例的箱體外觀示意圖。

具體實施方式

以下將配合附圖及實施例來詳細說明本實用新型的實施方式，藉此對本實用新型如何應用技術手段來解決技術問題并達成技術功效的實現過程能充分理解并據以實施。

本實用新型提供了一種拉桿箱，如圖1所示，一種拉桿箱，包括箱體10，其特征在于，箱體10包括下座板12、雙頭螺栓13、上座板11。

所述下座板12，設置于所述箱體10下半部分。

所述上座板11，設置于所述箱體10上半部分；放下所述上座板11，人可以坐靠在所述上座板11上。

所述上座板11和所述下座板12通過所述雙頭螺栓13連接。

本實施例中，如圖2所示，所述支撐桿14，一端通過螺栓22與所述上座板11連接，起支撐所述上座板11的功能；另一端連接有定位銷15。

所述定位銷15，用于防止所述支撐桿14隨意轉動。

所述滑動棘輪19，設置于所述上座板11下部，能夠在滑動槽內左右移動。

如圖3所示，所述帶槽棘輪16，設置于所述下座板12上部；所述連桿17，貫穿所述帶槽棘輪16；所述按鈕18，與所述連桿17固定連接，按下后推動所述連桿17向右方移動，所述連桿17推動所述滑動棘輪19向右方移動。

所述滑動棘輪19與所述帶槽棘輪16咬合時，所述上座板11與所述下座板12即被固定不再相對轉動；推動所述按鈕18，所述滑動棘輪19與所述帶槽棘輪16分離，所述上座板11與所述下座板12即再次轉動。

如圖4所示，所述充電模塊20，設置于所述下座板12內部，充電插口及充電按鈕露出，實現為旅客移動設備充電的功能；所述GPS定位模塊21設置于下座板12，提供拉桿箱定位防盜功能。

本實用新型提供的一種拉桿箱，解決了現實中的人們的實際需要，具有現實的推廣價值。通過對拉桿箱本身的結構改良，使其變成一個既可以裝運行李又可以供人休息坐靠的“小凳子”，滿足人們的出行需要，解決了公共休息座椅不足的問題，使產品的使用更加貼心。附加的充電模塊和GPS定位模塊，可行性高，能極大增加該產品的附加值。

還需要說明的是，術語“包括”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的商品或者系統不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種商品或者系統所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的商品或者系統中還存在另外的相同要素。

上述說明示出并描述了本實用新型的若干優選實施例，但如前所述，應當理解本實用新型并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合、修改和環境，并能夠在本文所述實用新型構想范圍內，通過上述教導或相關領域的技術或知識進行改動。而本領域人員所進行的改動和變化不脫離本實用新型的精神和范圍，則都應在本實用新型所附權利要求的保護范圍內。
