本實用新型涉及教學用具技術領域，更具體地說涉及一種便攜式粉筆盒。

背景技術：

粉筆是學校教學中常用的一種用具，但是粉筆易折斷并且粉筆在粉筆還沒有用完時就使用新的粉筆，造成了極大的浪費。而且粉筆取放不方便，尤其是粉筆不多的時候，容易將手上沾上粉筆灰。一直以來，粉筆都是用紙盒裝的，當紙盒弄破以后，粉筆散落在講臺上，把講臺弄得很臟。遇到潮濕的天氣，粉筆還會受潮，不易于書寫。

技術實現要素：

本實用新型主要解決的技術問題是：提供一種便攜式粉筆盒，該便攜式粉筆盒將粉筆橫向放置、橫向取出避免粉筆折斷，并且保證粉筆一次只能取出一根，使教室美觀整潔，提高了粉筆的利用率，減少了浪費。

為解決上述技術問題，本實用新型涉及教學用具技術領域，更具體地說是一種便攜式粉筆盒，包括底座、擋板Ⅰ、支撐桿、手柄、黑擦放置槽、碎小粉筆放置槽、轉軸、粉筆盒、粉筆出口、擋板Ⅱ、粉筆放置口和擋板Ⅲ，該便攜式粉筆盒將粉筆橫向放置、橫向取出避免粉筆折斷，并且保證粉筆一次只能取出一根，使教室美觀整潔，提高了粉筆的利用率，減少了浪費。

擋板Ⅱ上設置有粉筆遺漏口和彈簧，并且彈簧固定連接在粉筆盒的內部，粉筆遺漏口位于彈簧下方。

支撐桿固定連接在底座的頂端，擋板Ⅰ固定連接在底座的頂端，黑擦放置槽與碎小粉筆放置槽均固定連接在支撐桿的左端，并且黑擦放置槽位于碎小粉筆放置槽的左側，粉筆盒設置在轉軸上，轉軸設置在支撐桿上，手柄固定連接在轉軸的右端，粉筆放置口與擋板Ⅲ均設置在粉筆盒的上側面上，粉筆出口設置在粉筆盒的下側面上，擋板Ⅱ設置在粉筆盒的內部，并且擋板Ⅱ通過粉筆出口，且擋板Ⅱ的低端與擋板Ⅰ的頂端重合。

作為本技術方案的進一步優化，本實用新型一種便攜式粉筆盒所述的擋板Ⅰ與擋板Ⅱ之間過盈配合。

作為本技術方案的進一步優化，本實用新型一種便攜式粉筆盒所述的轉軸與粉筆盒之間是活動連接。

本實用新型一種便攜式粉筆盒的有益效果為：

本實用新型一種便攜式粉筆盒，該便攜式粉筆盒將粉筆橫向放置、橫向取出避免粉筆折斷，并且保證粉筆一次只能取出一根，使教室美觀整潔，提高了粉筆的利用率，減少了浪費。

附圖說明

下面結合附圖和具體實施方法對本實用新型做進一步詳細的說明。

圖1為本實用新型一種便攜式粉筆盒的結構示意圖。

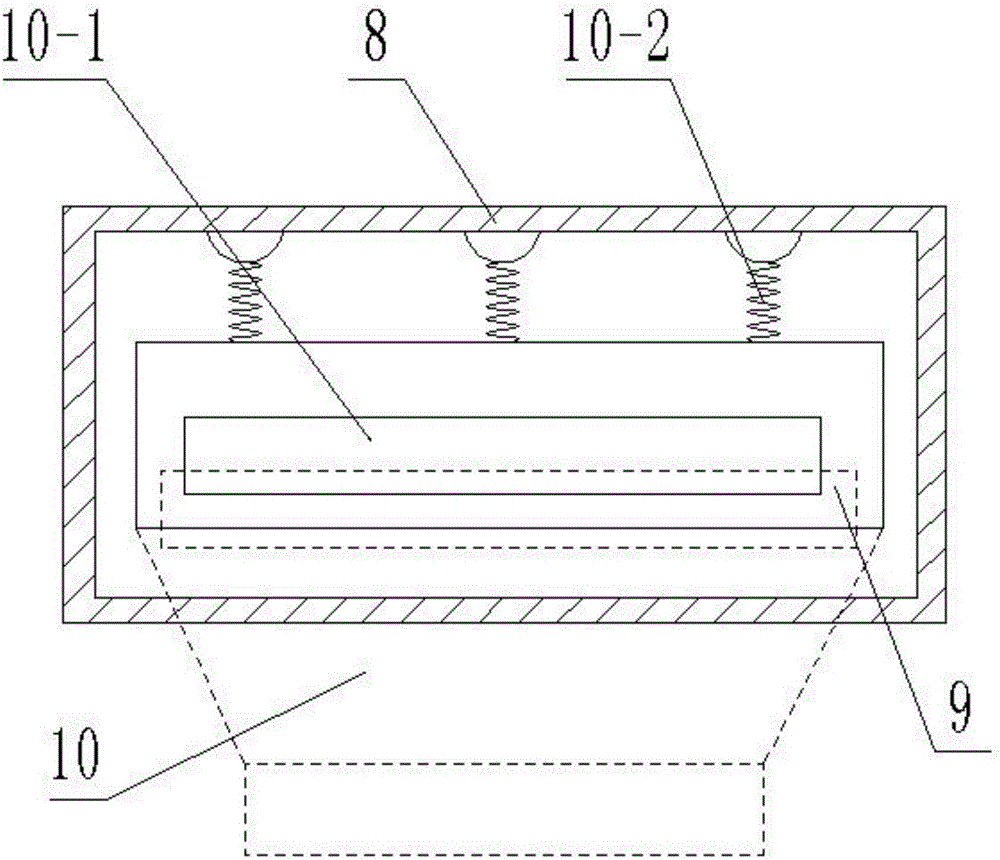

圖2為本實用新型一種便攜式粉筆盒的擋板Ⅱ10的結構示意圖。

圖中：底座1；擋板Ⅰ2；支撐桿3；手柄4；黑板擦放置槽5；碎小粉筆放置槽6；轉軸7；粉筆盒8；粉筆出口9；擋板Ⅱ10；粉筆放置口11；擋板Ⅲ12。

具體實施方式

具體實施方式一：

下面結合圖1、2說明本實施方式，本實用新型涉及教學用具技術領域，更具體地說是一種便攜式粉筆盒，包括：底座1、擋板Ⅰ2、支撐桿3、手柄4、黑板擦放置槽5、碎小粉筆放置槽6、轉軸7、粉筆盒8、粉筆出口9、擋板Ⅱ10、粉筆放置口11和擋板Ⅲ12，該便攜式粉筆盒將粉筆橫向放置、橫向取出避免粉筆折斷，并且保證粉筆一次只能取出一根，使教室美觀整潔，提高了粉筆的利用率，減少了浪費。

擋板Ⅱ10上設置有粉筆遺漏口10-1和彈簧10-2，并且彈簧10-2固定連接在粉筆盒8的內部，粉筆遺漏口10-1位于彈簧10-2下方，粉筆遺漏口10-1便于教師或?qū)W生取出粉筆，彈簧10-2防止粉筆遺漏，提高了粉筆的利用率，減少了浪費。

支撐桿3固定連接在底座1的頂端，擋板Ⅰ2固定連接在底座1的頂端，黑板擦放置槽5與碎小粉筆放置槽6均固定連接在支撐桿3的左端，并且黑板擦放置槽5位于碎小粉筆放置槽6的左側，粉筆盒8設置在轉軸7上，轉軸7設置在支撐桿3上，手柄4固定連接在轉軸7的右端，粉筆放置口11與擋板Ⅲ12均設置在粉筆盒8的上側面上，粉筆出口9設置在粉筆盒8的下側面上，擋板Ⅱ10設置在粉筆盒8的內部，并且擋板Ⅱ10通過粉筆出口9，且擋板Ⅱ10的低端與擋板Ⅰ2的頂端重合，底座1承載上面?zhèn)鱽淼乃泻奢d，擋板Ⅰ2有利于在擋板Ⅱ10的配合下取出粉筆，支撐桿3承載粉筆盒8傳來的荷載，手柄4便于教師或?qū)W生旋轉粉筆盒8，黑板擦放置槽5便于教師或?qū)W生放置黑板擦，使教室美觀整潔，碎小粉筆放置槽6有利于教師放置碎小的粉筆，提高了粉筆的利用率，減少了浪費，粉筆出口9便于教師或?qū)W生取出粉筆，擋板Ⅱ10防止粉筆遺漏，粉筆放置口11便于教師或?qū)W生將粉筆放置到粉筆盒8中，擋板Ⅲ12防止粉筆遺漏，從而提高了粉筆的利用率，減少了浪費。

本實用新型一種便攜式粉筆盒的使用方法:

在教室或?qū)W生在便攜式粉筆盒中取粉筆時，用手握住手柄4做圓周運動，進而帶動粉筆盒8也做圓周運動，在擋板Ⅰ2與擋板Ⅱ10之間過盈配合下，保證每次只能取出一根粉筆，使教室美觀整潔，提高了粉筆的利用率，減少了浪費。

具體實施方式二：

下面結合圖1、2說明本實施方式，本實施方式對實施方式一作進一步說明，所述的擋板Ⅰ2與擋板Ⅱ10之間過盈配合，便于粉筆一次只能取出一根，使教室美觀整潔，提高了粉筆的利用率，減少了浪費。

具體實施方式三：

下面結合圖1、2說明本實施方式，本實施方式對實施方式一作進一步說明，所述的轉軸7與粉筆盒8之間是活動連接。

當然，上述說明并非對本實用新型的限制，本實用新型也不僅限于上述舉例，本技術領域的普通技術人員在本實用新型的實質范圍內所做出的變化、改型、添加或替換，也屬于本實用新型的保護范圍。
