本實用新型屬于鞋類技術領域，尤其是一種安全鞋的鞋底。

背景技術：

目前，在制鞋技術領域，鞋底的防滑性是很多生產廠家一直著力解決的問題，因此防滑設計是鞋底設計的基本要素，目前一般通過在鞋底分布不同花紋的凸起或溝槽，來達到鞋底的防滑效果，但這些鞋底在使用過程中，只有凸起接地端的一側與地面接觸，且目前只有腳前掌和后跟這兩個受力點的防滑凸起與地面接觸，因此接觸面積少，防滑效果差，且在下雨天，溝槽內的水不易被排出，使鞋底的防滑效果更差，容易造成人員摔倒的危險。

尤其是具有保護腳部及腿部免受可預見的傷害的安全鞋，因安全鞋的使用場所的地面情況都較復雜，且危險性更高，所以對鞋底的要求也更高，尤其是防滑性能要好。

技術實現要素：

為了克服現有技術的不足，本實用新型提供了一種防滑鞋底，能夠增大鞋底與底面的接觸面積，使水容易排出，提高鞋底的防滑排水效果。

為了實現上述目的，本實用新型采用的技術方案是：一種安全鞋的鞋底，包括鞋底本體，其特征在于：所述鞋底本體上設有凸起的防滑單元，該防滑單元成列分布在鞋底本體上，防滑單元整體成四邊形。

上述結構中，凸起設置的防滑單元使得鞋底能夠對橫向、縱向以及其他方向的抗滑系數都得到提高，使得鞋底在各個場合使用都具有較好的防滑效果，防滑單元成列分布在鞋底本體上且成四邊形，不僅具有美化外觀的作用，還有四邊形的防滑單元結構更穩定，穿戴時使得鞋底與底面的接觸更平整結實。

作為本實用新型的進一步設置，所述防滑單元包括一對成中心對稱的防滑塊，防滑單元的中心對稱線與鞋底本體的中心線平行，該中心線與鞋底本體的長度方向垂直，所述成列分布的各個防滑單元的中心對稱線均處于一條直線上，兩個防滑塊之間設有通道，該通道沿中心對稱線延伸，所述通道成折彎設置。

上述結構中，防滑單元為均勻分布在鞋底本體上，因中心對稱線與中心線平行，通道沿中心對稱線延伸，所以通道也與中心線平行，即兩個防滑塊分別位于通道的上方和下方，通道為折彎設置即類似于鋸齒形，通道的設置是為了方便水能更好的流通和排出，提高防滑效果，且將防滑單元分隔成更小單位的防滑結構有利于增大摩擦系數，使鞋底的防滑效果更好。

作為本實用新型的進一步設置，所述通道包括連接通道和過渡通道，連接通道與過渡通道首尾相連形成L型的折彎結構，通道由若干個折彎結構組成。

上述結構中，折彎結構成九十度，這樣不僅方便加工，形成的L型折彎結構也能更穩固，使得防滑效果更好，且防滑效果好，也能減少防滑單元的磨損，提高鞋底的使用壽命。

作為本實用新型的進一步設置，所述防滑塊上設有若干條交叉分布的導槽將防滑塊的端面分割成若干個緩沖塊，緩沖塊成長方形均勻分布在防滑塊上，所述緩沖塊的長度與連接通道的長度適配，緩沖塊的寬度與過渡通道的長度適配，所述導槽的深度為防滑塊的高度的三分之一。

上述結構中，緩沖塊的設置可增加防滑單元的防滑效果，因防滑單元的體積較大， 所以在濕滑的地面上緩沖效果不是很好，因導槽的深度為防滑塊的高度的三分之一，即緩沖塊的高度為防滑塊的高度的三分之一，因緩沖塊的體積較小，與底面接觸的面積也較小，增加了鞋底紋路的密集性，使得防滑效果更好，且具有更好的穩定性，防滑塊的長度和寬度與折彎結構的連接通道和過渡通道的長度適配，即防滑塊朝向通道的側面與通道的結構形狀一致，整潔美觀。

作為本實用新型的進一步設置，所述導槽包括與連接通道平行的長度導槽、與過渡通道平行的寬度導槽，所述長度導槽與寬度導槽分別與中心線成夾角，長度導槽與寬度導槽相互交叉并連通。

上述結構中，防滑塊是由長度導槽和寬度導槽交叉分隔而成的，所以防滑塊的寬度即為相鄰兩條長度導槽之間的距離，防滑塊的長度即為相鄰兩條寬度導槽之間的距離，長度導槽和寬度導槽的作用一是將防滑塊的端面分隔成若干個均勻分布的緩沖塊，二是分流的作用，使水能盡快的排出，讓防滑單元盡可能多的接觸地面，提高防滑效果。

作為本實用新型的進一步設置，所述防滑單元成傾斜于中心線分布，防滑塊整體成直角三角形，沿防滑塊其中一直角邊方向排列分布形成與中心線成夾角的防滑單元組，防滑單元組與防滑單元組之間存在組空隙，防滑單元組內的各個防滑單元之間存在單元空隙，單元空隙的寬度比組空隙的寬度大。

上述結構中，單元空隙的寬度最大，組空隙的寬度第二，導槽的寬度最小，即主要的排水通道為防滑單元與防滑單元之間的單元空隙，導槽的排水功能只是起到輔助作用，提高排水效率，避免因積水而使鞋底的防滑效果降低，保障使用者的安全。

采用上述方案，鞋子所處的環境不同，防滑要求也不同，特別是用于安全鞋的鞋底，防滑要求較高，因安全鞋所使用的環境較復雜，對鞋底的防滑性能要求更高，所以本設計不僅有效的提高鞋底的防滑效果，還有一定的緩沖作用，能將積水有效排出，提高鞋底的安全性。

下面結合附圖對本實用新型作進一步描述。

附圖說明

附圖1為本實用新型具體實施例外觀示意圖；

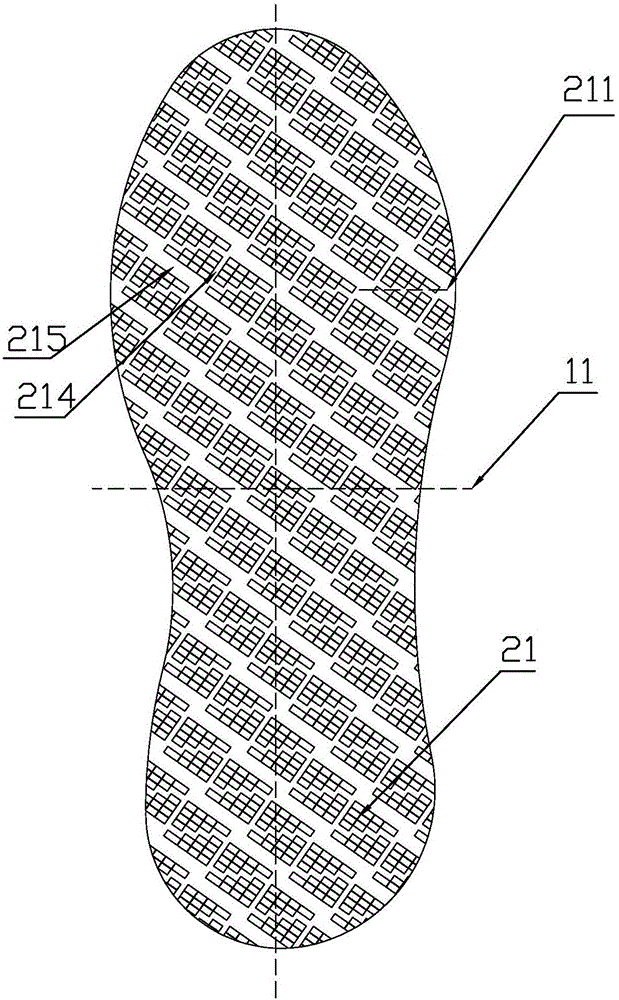

附圖2為本實用新型具體實施例結構正視圖；

附圖3為本實用新型具體實施例防滑單元的結構分解圖。

具體實施方式

下面通過實施例對本實用新型進行具體的描述，只用于對本實用新型進行進一步說明，不能理解為對本實用新型保護范圍的限定，該領域的技術工程師可根據上述實用新型的內容對本實用新型作出一些非本質的改進和調整。

本實用新型的具體實施例如圖1-3所示，一種安全鞋的鞋底，包括鞋底本體1，所述鞋底本體1上設有凸起的防滑單元2，該防滑單元2成列分布在鞋底本體1上，防滑單元2整體成四邊形。凸起設置的防滑單元2使得鞋底能夠對橫向、縱向以及其他方向的抗滑系數都得到提高，使得鞋底在各個場合使用都具有較好的防滑效果，防滑單元成列分布在鞋底本體1上且成四邊形，不僅具有美化外觀的作用，還有四邊形的防滑單元2結構更穩定，穿戴時使得鞋底與底面的接觸更平整結實。

上述防滑單元2包括一對成中心對稱的防滑塊21，防滑單元2的中心對稱線211與鞋底本體1的中心線11平行，該中心線11與鞋底本體1的長度方向垂直，所述成列分布的各個防滑單元2的中心對稱線211均處于一條直線上，兩個防滑塊21之間設有通道22，該通道22沿中心對稱線211延伸，所述通道22成折彎設置。防滑單元2為均勻分布在鞋底本體1上，因中心對稱線211與中心線11平行，通道22沿中心對稱線211延伸，所以通道22也與中心線11平行，即兩個防滑塊21分別位于通道22的上方和下方，通道22為折彎設置即類似于鋸齒形，通道22的設置是為了方便水能更好的流通和排出，提高防滑效果，且將防滑單元2分隔成更小單位的防滑結構有利于增大摩擦系數，使鞋底的防滑效果更好。

上述通道22包括連接通道221和過渡通道222，連接通道221與過渡通道222首尾相連形成L型的折彎結構，通道22由若干個折彎結構組成。折彎結構成九十度，這樣不僅方便加工，形成的L型折彎結構也能更穩固，使得防滑效果更好，且防滑效果好，也能減少防滑單元2的磨損，提高鞋底的使用壽命。

上述防滑塊21上設有若干條交叉分布的導槽212將防滑塊21的端面分割成若干個緩沖塊213，緩沖塊213成長方形均勻分布在防滑塊21上，所述緩沖塊213的長度與連接通道221的長度適配，緩沖塊213的寬度與過渡通道222的長度適配，所述導槽212的深度為防滑塊21的高度的三分之一。緩沖塊213的設置可增加防滑單元2的防滑效果，因防滑單元2的體積較大， 所以在濕滑的地面上緩沖效果不是很好，因導槽212的深度為防滑塊21的高度的三分之一，即緩沖塊213的高度為防滑塊21的高度的三分之一，因緩沖塊213的體積較小，與底面接觸的面積也較小，增加了鞋底紋路的密集性，使得防滑效果更好，且具有更好的穩定性，防滑塊21的長度和寬度與折彎結構的連接通道221和過渡通道222的長度適配，即防滑塊21朝向通道22的側面與通道22的結構形狀一致，整潔美觀。

上述導槽212包括與連接通道221平行的長度導槽2121、與過渡通道222平行的寬度導槽2122，所述長度導槽2121與寬度導槽2122分別與中心線11成夾角，長度導槽2121與寬度導槽2122相互交叉并連通。防滑塊21是由長度導槽2121和寬度導槽2122交叉分隔而成的，所以防滑塊21的寬度即為相鄰兩條長度導槽2121之間的距離，防滑塊21的長度即為相鄰兩條寬度導槽2122之間的距離，長度導槽2121和寬度導槽2122的作用一是將防滑塊21的端面分隔成若干個均勻分布的緩沖塊213，二是分流的作用，使水能盡快的排出，讓防滑單元2盡可能多的接觸地面，提高防滑效果。

上述防滑單元2成傾斜于中心線分布，防滑塊21整體成直角三角形，沿防滑塊21其中一直角邊方向排列分布形成與中心線11成夾角的防滑單元組，防滑單元組與防滑單元組之間存在組空隙214，防滑單元組內的各個防滑單元2之間存在單元空隙215，單元空隙215的寬度比組空隙214的寬度大。單元空隙215的寬度最大，組空隙214的寬度第二，導槽212的寬度最小，即主要的排水通道為防滑單元2與防滑單元2之間的單元空隙215，導槽212的排水功能只是起到輔助作用，提高排水效率，避免因積水而使鞋底的防滑效果降低，保障使用者的安全。
