本實用新型涉及一種騎行服，尤其涉及一種帶有風扇的騎行服，屬于戶外運動裝備技術領域。

背景技術：

隨著現在生活水平的提高，人們越來越重視生活的質量和身體的健康，因此，戶外運動逐漸進入人們的生活，其中，自行車騎行運動受到人們的特別喜愛，騎行是一種健康自然的運動方式，可以讓人們充分享受騎行過程中的風景之美，而且騎行還是一種有氧運動，但是在騎行運動的過程中很消耗人體熱量和人體內部水分，如果遇到高溫天氣時，人體的汗液排出量會更大，如果不及時排除汗液，騎行者的騎行舒適度會逐漸下降，分散騎行者的注意力，增加了騎行過程中的安全隱患，非常不安全，因此，騎行服需要具有快速排汗的功能，目前騎行服大多從面料的透氣性及吸汗速干性這兩方面考慮，其中靠面料的透氣性排汗遠沒有騎行者出汗的速度快，而吸汗速干性的面料是先吸汗后排汗，這種方法也只是實現騎行服舒適性的輔助手段，并不能從根本上解決騎行服的快速排汗功能，而且，市面上的大多騎行服都是在正面或者局部設計具有透氣網眼或開口，這種做法可以排出部分熱量，但是效果十分有限，而且也是只能解決迎風面的排汗效率，無法對騎行者的背部汗液進行快速排除，而這恰恰是影響騎行者舒適性的重要因素。

技術實現要素：

為解決現有技術的不足，本實用新型提供一種帶有風扇的騎行服，利用在騎行服上設置風扇一體機將外部冷空氣吹入騎行服背部的內部，或?qū)ⅡT行服背部內的熱空氣向外排出，從而將騎行者身體背部的汗液快速排除，實現騎行服的快速排汗功能，增強騎行服的排汗效率，提高騎行者的騎行舒適度，消除騎行過程中的安全隱患，提高騎行者的騎行安全。

本實用新型所采用的技術方案為：

一種帶有風扇的騎行服，包括騎行服本體、風扇固定裝置、風扇一體機，所述風扇一體機通過風扇固定裝置設置在所述騎行服本體的背部，所述風扇一體機包括殼體和設置在殼體上的電源、控制開關、風扇，所述電源、控制開關、風扇通過導線按順序連通，所述風扇固定裝置是開口向上的U型框，所述風扇一體機插在所述U型框內。

進一步，所述U型框內的側面和底面形成有條狀矩形凹槽，所述殼體的外側面上形成有與所述條狀矩形凹槽相對應的條狀矩形凸起，所述風扇一體機的殼體通過凸起插在所述U型框的凹槽內，風扇一體機與風扇固定裝置接插連接，方便風扇一體機的安裝與拆卸，當清洗騎行服本體時或風扇一體機需要充電時，便可以將風扇一體機從風扇固定裝置上拆卸下來，再次使用時，再將風扇一體機插進風扇固定裝置中，使用方便，靈活性強。

進一步，所述的風扇一體機的進風口和出風口設置有防護網，防止騎行者意外觸碰風扇一體機中的風扇，造成傷害，也可以有效防止風扇一體機中的風扇受到外物碰撞，造成損壞。

進一步，所述的控制開關設置有兩個，分別是風扇正轉控制開關和風扇反轉控制開關，所述兩個控制開關分別控制風扇正轉和反轉，風扇正轉時，風扇將外部冷空氣吹入騎行服本體背部的內部，風扇反轉時，風扇將騎行服本體背部內的熱空氣向外排出。

進一步，所述的電源是充電式聚合物鋰離子電池，聚合物鋰離子電池循環使用壽命長，容量損失少，體積利用率高，具有完美的安全可靠性。

進一步，所述的風扇固定裝置朝向騎行服本體內部的一面設置有透氣板，透氣板使騎行服本體與騎行者的皮膚隔開，方便騎行者背部皮膚的汗液揮發。

進一步，所述的透氣板上形成有若干個透氣孔，方便與透氣板接觸的騎行者背部皮膚的汗液揮發，提高透氣板與騎行者背部皮膚的接觸舒適性。

進一步，所述的騎行服本體背部的下擺處縫制有透氣網格布，在風扇正轉將外部冷空氣吹入騎行服本體背部的內部時，冷空氣吸熱排汗后可以快速的從透氣網格布上排出至騎行者的體外；在風扇反轉將騎行服本體背部內的熱空氣向外排出時，外部冷空氣可以從透氣網格布上快速進入騎行服本體內部吸熱排汗。

進一步，所述騎行服本體的背部設置有反光警示貼，在夜間騎行時，反光警示貼被燈光照射后會反光，方便騎行者在夜間騎行時被行人或車輛駕駛員及時發現，提高騎行者的騎行安全。

進一步，所述的反光警示貼通過魔術貼與騎行服本體背部粘貼連接，安裝、拆卸方便，拆下反光警示貼后便于清洗騎行服本體。

本實用新型的有益效果在于：利用在騎行服上設置風扇一體機將外部冷空氣吹入騎行服背部的內部，或?qū)ⅡT行服背部內的熱空氣向外排出，從而將騎行者身體背部的汗液快速排除，實現騎行服的快速排汗功能，增強騎行服的排汗效率，提高騎行者的騎行舒適度，消除騎行過程中的安全隱患，提高騎行者的騎行安全。

附圖說明：

圖1為本實用新型騎行服后部示意圖；

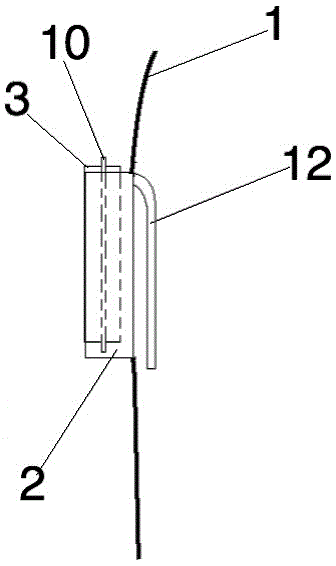

圖2為本實用新型風扇固定裝置和風扇一體機連接示意圖；

圖3為本實用新型風扇一體機結構示意圖；

圖4為本實用新型風扇固定裝置俯視結構示意圖；

圖5為本實用新型透氣板結構示意圖；

圖中主要附圖標記含義如下：

1-騎行服本體，2-風扇固定裝置，3-殼體，4-電源，5-風扇正轉控制開關，6-風扇反轉控制開關，7-風扇，8-反光警示貼，9-凹槽，10-凸起，11-防護網，12-透氣板，13-透氣孔，14-透氣網格布。

具體實施方式：

下面結合附圖對本實用新型做具體的介紹。

圖1為本實用新型騎行服后部示意圖；圖2為本實用新型風扇固定裝置和風扇一體機連接示意圖；圖3為本實用新型風扇一體機結構示意圖；圖4為本實用新型風扇固定裝置俯視結構示意圖；

如圖1和2所示：本實施例是一種帶有風扇的騎行服，包括騎行服本體1、風扇固定裝置2、風扇一體機，風扇一體機通過風扇固定裝置2設置在所述騎行服本體1的背部，風扇一體機包括殼體3和設置在殼體3上的電源4、控制開關、風扇7，所述電源4、控制開關、風扇7通過導線按順序連通，風扇固定裝置2是開口向上的U型框，風扇一體機插在所述U型框內；如圖3和4所示：本實施例中U型框內的側面和底面形成有條狀矩形凹槽9，風扇一體機的殼體3的外側面上形成有與所述條狀矩形凹槽9相對應的條狀矩形凸起10，風扇一體機的殼體3通過凸起10插在所述U型框的凹槽9內，風扇一體機與風扇固定裝置2接插連接，方便風扇一體機的安裝與拆卸，當清洗騎行服本體1時或風扇一體機需要充電時，便可以將風扇一體機從風扇固定裝置2上拆卸下來，再次使用時，再將風扇一體機插進風扇固定裝置2中，使用方便，靈活性強；在風扇一體機的進風口和出風口設置有防護網11，防止騎行者意外觸碰風扇一體機中的風扇7，造成傷害，也可以有效防止風扇一體機中的風扇7受到外物碰撞，造成損壞；本實施例中的控制開關設置有兩個，分別是風扇正轉控制開關5和風扇反轉控制開關6，兩個控制開關分別控制風扇7正轉和反轉，風扇7正轉時，風扇7將外部冷空氣吹入騎行服本體1背部的內部，風扇7反轉時，風扇7將騎行服本體1背部內的熱空氣向外排出，且本實施例中的電源4是充電式聚合物鋰離子電池，聚合物鋰離子電池循環使用壽命長，容量損失少，體積利用率高，具有完美的安全可靠性。

圖2為本實用新型風扇固定裝置和風扇一體機連接示意圖；圖4為本實用新型風扇固定裝置俯視結構示意圖；圖5為本實用新型透氣板結構示意圖；

如圖2、4、5所示：本實施例中風扇固定裝置2朝向騎行服本體1內部的一面設置有透氣板12，透氣板12使騎行服本體1與騎行者的皮膚隔開，方便騎行者背部皮膚的汗液揮發；在透氣板12上形成有若干個透氣孔13，方便與透氣板12接觸的騎行者背部皮膚的汗液揮發，提高透氣板12與騎行者背部皮膚的接觸舒適性；而且，本實施例在騎行服本體1背部的下擺處縫制有透氣網格布14，在風扇7正轉將外部冷空氣吹入騎行服本體1背部的內部時，冷空氣吸熱排汗后可以快速的從透氣網格布14上排出至騎行者的體外；在風扇7反轉將騎行服本體1背部內的熱空氣向外排出時，外部冷空氣可以從透氣網格布14上快速進入騎行服本體1內部吸熱排汗；同時，本實施例在騎行服本體1的背部還設置有反光警示貼8，在夜間騎行時，反光警示貼8被燈光照射后會反光，方便騎行者在夜間騎行時被行人或車輛駕駛員及時發現，提高騎行者的騎行安全，反光警示貼8通過魔術貼與騎行服本體1背部粘貼連接，安裝、拆卸方便，拆下反光警示貼8后便于清洗騎行服本體1。

本實用新型在騎行服上設置風扇一體機將外部冷空氣吹入騎行服背部的內部，或?qū)ⅡT行服背部內的熱空氣向外排出，從而將騎行者身體背部的汗液快速排除，實現騎行服的快速排汗功能，增強騎行服的排汗效率，提高騎行者的騎行舒適度，消除騎行過程中的安全隱患，提高騎行者的騎行安全。

以上所述僅是本實用新型專利的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型專利原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型專利的保護范圍。
