本實用新型涉及一種風扇，尤其涉及一種帶有置物架的風扇。

背景技術：

電風扇是一種利用電動機驅動扇葉旋轉，來達到使空氣加速流通的家用電器，主要用于清涼解暑和流通空氣，廣泛應用在家庭、辦公室、商店、醫院和賓館等場所。

現有技術中的風扇的功能單一，僅能送風，不能放置物件，也沒有照明功能；第二，風扇不使用時，其電源線經常隨意地擱置在地面上，容易絆倒路過的人，產生危險；第三，風扇體積較大且重量較重時，不便于移動。

技術實現要素：

為了克服現有技術中存在的缺點和不足，本實用新型提供了一種可放置物件、便于安裝拆卸、便于包裝運輸的風扇。

本實用新型是通過以下技術方案實現的：

一種帶有置物架的風扇，包括支撐機構、安裝于所述支撐機構的筒體、分別設于所述筒體前后端面的前網罩和后網罩、設置于所述筒體內部的風葉、設置于所述筒體內驅動風葉轉動的電機、與電機電連接的控制裝置；所述筒體外壁上還設置有置物架。

進一步地，還包括把手，所述置物架一端與所述筒體插接，另一端架在所述把手上。

進一步地，所述置物架有兩個，其對稱設置在所述筒體頂部兩側。

進一步地，所述置物架包括托盤、安裝部件和托盤支架，所述托盤通過所述安裝部件與所述托盤支架連接，所述托盤支架將所述托盤支撐起來，使所述托盤處于水平面上。

進一步地，所述托盤為平行的金屬條交錯連接而成的長方形網狀結構；所述托盤還設有一杯托，所述杯托向下凹陷。

進一步地，所述托盤的其中一邊的兩端角上設有向下彎曲的安裝鉤，所述安裝鉤與所述筒體插接；所述托盤相對的另一邊與所述安裝部件固接。

進一步地，所述安裝部件有兩個，所述托盤一邊的兩端角各與一安裝部件固接。

進一步地，所述安裝部件包括承托部和支撐部，所述承托部與所述托盤底面固接，所述支撐部開有與所述托盤支架安裝配對的圓孔；所述支撐部垂直的兩邊緣上分別設有豎起的擋板。

進一步地，所述托盤支架包括一連接段和兩長度相同的安裝段，所述安裝段分別垂直固定在所述連接段的兩端；所述兩安裝段的末端設有相對的彎鉤，所述彎鉤分別插入所述安裝部件的圓孔中。

進一步地，還包括可轉動地設置在所述筒體頂部的電燈、可拆卸地固定在所述把手上的繞線棒；所述支撐機構包括兩個支撐架、固定部和移動部；所述支撐架包括連接部和垂直固定在所述連接部兩端的側部，所述側部分別固接在所述筒體兩側，所述兩個支撐架之間形成一夾角；所述固定部和移動部的兩端分別與所述兩個支撐架的連接部固接，所述移動部上設有滾輪。

本實用新型的帶有置物架的風扇，能夠提供安全、方便地放置小物件的置物架，該置物架便于拆卸和安裝，使用更方便，包裝運輸時可以折疊或平攤放置，節省包裝空間，也更好地避免運輸中的碰撞損壞，為包裝運輸節省成本、提高效率；進一步地，還提供可轉動的電燈作為照明工具；進一步地，還設有繞線棒可以對電源線進行整理和放置，以及滾輪方便風扇的移動。

為了更好地理解和實施，下面結合附圖詳細說明本實用新型。

附圖說明

圖1是本實用新型的風扇的立體圖；

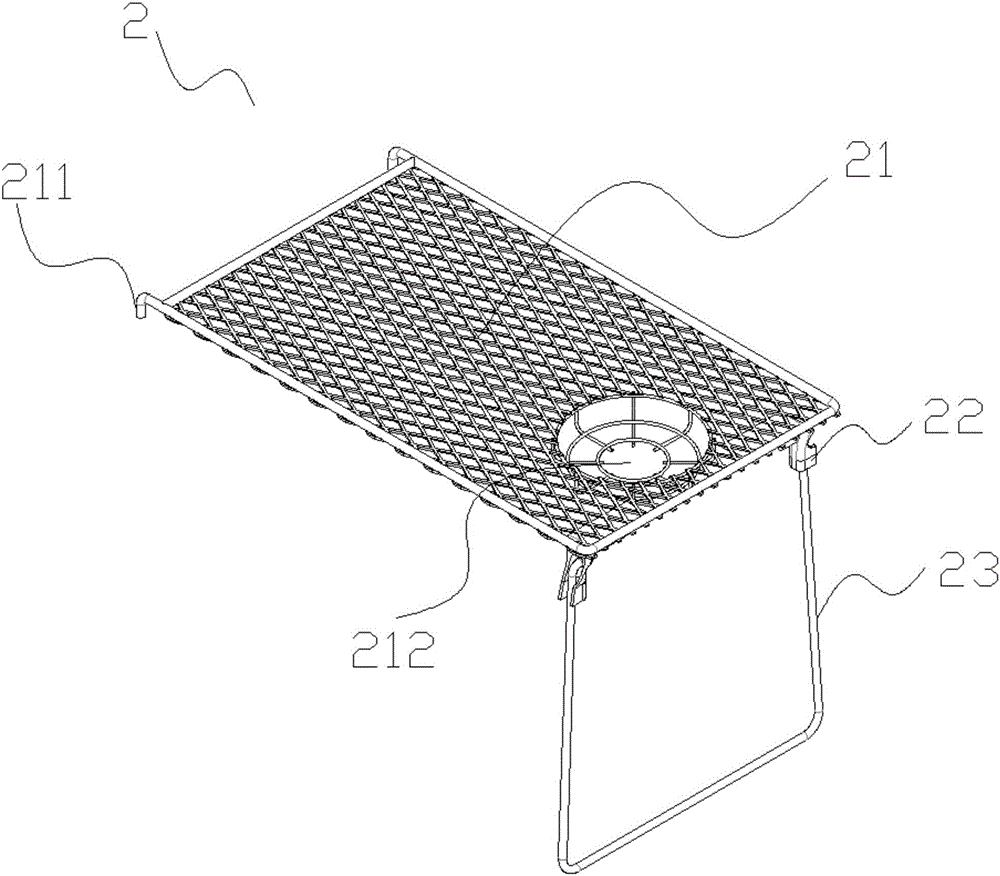

圖2是本實用新型的置物架的立體圖；

圖3是本實用新型的安裝部件的立體圖；

圖4是本實用新型的托盤支架的正視圖。

具體實施方式

請參閱圖1，其為本實用新型的風扇的立體圖。本實用新型的帶有置物架的風扇包括筒體1、置物架2、把手3、前網罩41、后網罩42、風葉、電機、控制裝置5、繞線棒6、電燈7和支撐機構8。其中，該筒體1安裝于該支撐機構8上，該前網罩41和后網罩42分別安裝于筒體1的前后端面，該風葉設置于筒體1內部，該風葉與電機連接并受其驅動，該控制裝置5與電機電連接并固定在筒體1外壁上，該置物架2、把手3、繞線棒6和電燈7也設置在筒體1外壁上。

該筒體1為中空圓筒，兩個把手3對稱固定在該筒體1的頂部的兩側，該置物架2有兩個，其對稱地設置在筒體1的頂部的兩側。置物架2的一端與筒體1插接，另一端架在把手3上。請參閱圖2，其為本實用新型的置物架的立體圖。該置物架2包括托盤21、安裝部件22和托盤支架23。該托盤21為長方形網狀結構，其由平行的金屬條交錯焊接而成。托盤不限于上述形式，其形狀還可以是梯形、正方形等等，除了網狀結構，還可以是平板、平板上設有漏孔等結構，其材料可以是塑料等等。托盤21上還設有一圓形杯托212，杯托212向下凹陷，可用于放置水杯、水壺等物件。該托盤21的一邊的兩端角上設有向下彎曲的安裝鉤211，該安裝鉤211插入筒體1上相應的安裝孔，該托盤21的相對的另一邊的兩端角分別與安裝部件22固接。請參閱圖3，其為本實用新型的安裝部件的立體圖。該安裝部件22有兩個，其包括承托部221和支撐部222。該承托部221為長方形薄片，其焊接在托盤21的底面上。該支撐部222大致為梯形薄片，上面開有圓孔，支撐部222的端部與承托部221的端部固接，使支撐部222與承托部221大致相互垂直。支撐部222垂直的兩邊緣上分別設有豎起的檔板2221。請參閱圖4，其為本實用新型的托盤支架的正視圖。該托盤支架23大致為U型，由具有一定彈性的材料做成，其包括連接段231以及分別垂直固定在連接段231兩端的安裝段232，該兩安裝段232的長度相同。安裝段232的末端設有相對的彎鉤2321，安裝時，拉開兩個安裝段232，然后將彎鉤2321分別插入安裝部件22的支撐部222的圓孔中，使托盤支架23與安裝部件22固定連接。檔板2221可防止安裝段232轉動，使托盤支架23與托盤21大致相互垂直。托盤支架23直接架在把手3上，將托盤21支撐起來，使其大致處于與地面平行的狀態，便于放置物品。整個置物架2可簡便地安裝以及拆卸，在不使用置物架時，徒手即可直接把置物架取下，不需要螺絲刀、扳手等工具的輔助，十分方便快捷。在進行包裝運輸時，可將置物架2從風扇上拆卸下來，托盤支架23也可以進一步從置物架2中拆卸下來，使置物架2可以折疊或平攤放置，節省包裝空間，也更好地避免運輸中的碰撞損壞，為包裝運輸節省成本、提高效率。

該控制裝置5內設有電容和開關，該電容與開關均與電機電連接。控制裝置5固定在筒體1外壁上，靠近其中一把手3，控制裝置5還與電源線電連接。該把手3上設有中空部，繞線棒6可以穿過該中空部固定在把手3上，當風扇不使用時，電源線可繞在繞線棒6上，使電源線便于整理放置。該電燈7可轉動地固定在筒體1的頂部，其通過一根獨立的電源線與電源連接，或通過一獨立開關與控制裝置5電連接，需要照明時，可開啟電燈7，并調整其照明角度。

該支撐機構8包括支撐架81、固定部82和移動部83。該支撐架81大致為U型，其具有連接部811以及垂直固定在連接部811兩端的側部812，該側部812分別固定在筒體1兩側的外壁上。固定在筒體1同一側的兩個支撐架81的側部812的端部固定在筒體1外壁上的同一位置上，且兩個側部812間形成一銳角的夾角，使兩個支撐架81將筒體1支撐起來。該固定部82和移動部83的兩端分別與兩個支撐架81的連接部811的兩端固接，使固定部82和移動部83、兩個支撐架81之間形成三角形的穩定支撐結構。該固定部82固定在支撐架81的連接部811的下方，與地面接觸，而移動部83與支撐架81的連接部811處于同一水平面上，移動部83上還裝有滾輪831，滾輪831與地面接觸。滾輪831可以是一個或以上，在本實施例中為兩個，其分別固定在移動部83的兩端。當需要移動風扇時，可握住把手將風扇的一側提起，利用滾輪831拉動風扇在地面上滾動，進而方便而省力地轉移風扇的擺放位置。

本實用新型的帶有置物架的風扇，能夠提供安全、方便地放置小物件的置物架，該置物架便于拆卸和安裝，使用更方便，包裝運輸時可以折疊或平攤放置，節省包裝空間，也更好地避免運輸中的碰撞損壞，為包裝運輸節省成本、提高效率；進一步地，還提供可轉動的電燈作為照明工具；進一步地，還設有繞線棒可以對電源線進行整理和放置，以及滾輪方便風扇的移動。

本實用新型并不局限于上述實施方式，如果對本實用新型的各種改動或變形不脫離本實用新型的精神和范圍，倘若這些改動和變形屬于本實用新型的權利要求和等同技術范圍之內，則本實用新型也意圖包含這些改動和變形。
